設定データの例
設定内容
|
設定モード
|
設定コマンド名
|
設定項目
|
入力値
|
備考
|
LAN側IPアドレス
|
LANインタフェース設定モード
|
ip address
|
LAN側IPアドレス
|
192.168.0.1
|
設定例1を参照
|
サブネットマスク
|
255.255.255.0
|
装置情報の設定
|
基本設定モード
|
snmp-server contact
|
sysContact(管理者名)
|
admin
|
|
snmp-server location
|
sysLocation(設置場所)
|
Tokyo
|
|
snmp-server name
|
sysName(システム名称)
|
FITELnet-F100-1
|
|

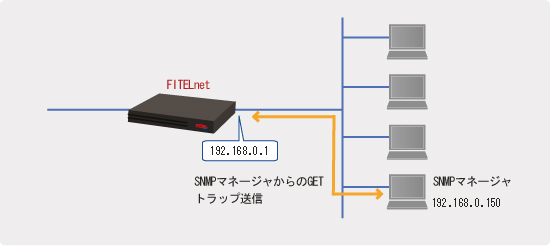

SNMPマネージャの設定
|
基本設定モード
|
snmp-server community
|
コミュニティ名
|
public
|
|
動作環境
|
read-only
|
snmp-server host
|
SNMPマネージャのIPアドレス
|
192.168.0.150
|
トラップ送信のための設定
|
コミュニティ名
|
public
|
snmp-server enable
|
トラップを送信するかどうか
|
enable
|
|
コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します。(実際は表示されない)
Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! LAN側IPアドレスを設定します(設定例1を参照)。
!
Router(config)# interface lan 1
Router(config-if lan 1)# ip address 192.168.0.1 255.255.255.0
Router(config-if lan 1)# exit
!
!
! 装置情報を設定します。
!
Router(config)# snmp-server contact admin
Router(config)# snmp-server location Tokyo
Router(config)# snmp-server name FITELnet-F100-1
!
!
! SNMPマネージャを設定します。
!
Router(config)# snmp-server community public ro
Router(config)# snmp-server host 192.168.0.150 public
Router(config)# snmp-server enable traps
!
!
! 特権ユーザモードに戻ります。
!
Router(config)# end
!
!
! 設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving
Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y
