設定例
1．インターネットとフレッツ・スクウェアに同時接続する（NTT東日本エリアの場合）
概要
補足・注意点
動作説明

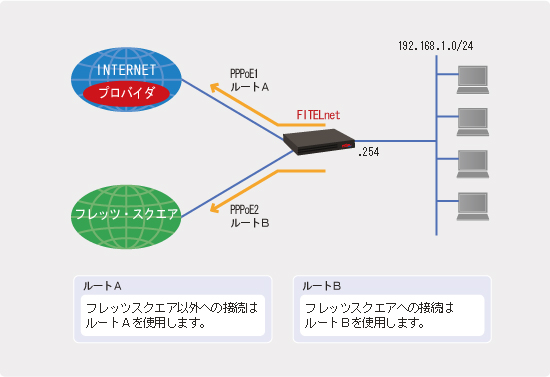

| ルートA | フレッツスクエア以外への接続は、ルートAを使用します。 |
| ルートB | フレッツ・スクウェアへの接続は、ルートBを使用します。 |
- PPPoE のマルチセッション機能を使い、PPPoE 1 でインターネットへ接続し、PPPoE 2 でフレッツ・スクウェアへ接続します。
- 振り分けはスタティックルートで行い、デフォルトルートは PPPoE 1 へ向け、フレッツ・スクウェアのアドレスは PPPoE 2 へ向けます。
| ※ | フレッツ・スクウェアで使用されているアドレスおよびアカウント情報が、ＮＴＴ東日本エリアとＮＴＴ西日本エリアで異なるため、設定例を分けています。 |
コマンド設定の例
（!の行はコメントです。実際に入力する必要はありません。）
この設定を利用したい方は
F100の設定
! ! ! 特権ユーザモードに移行します。 ! Router> enable Enter password: Router# ! ! ! 基本設定モードに移行します。 ! Router# configure terminal Router(config)# ! ! ! アクセスリストで NAT 対象とするアドレス範囲を指定します。 ! Router(config)# access-list 1 permit 192.168.1.0 0.0.0.255 ! ! ! アクセスリストでフィルタリングルールを指定します。 ! Router(config)# access-list 100 dynamic permit ip any any Router(config)# access-list 190 deny ip any any ! ! ! PPPoE1 でインターネット接続用の設定をします。 ! Router(config)# interface pppoe 1 Router(config-if pppoe 1)# ip nat inside source list 1 interface Router(config-if pppoe 1)# pppoe server internet Router(config-if pppoe 1)# pppoe account ********@***.***.ne.jp ****** Router(config-if pppoe 1)# pppoe type host Router(config-if pppoe 1)# ip access-group 100 out Router(config-if pppoe 1)# ip access-group 190 in Router(config-if pppoe 1)# exit ! ! ! PPPoE2 でフレッツ・スクウェア接続用の設定をします。 ! Router(config)# interface pppoe 2 Router(config-if pppoe 2)# ip nat inside source list 1 interface Router(config-if pppoe 2)# pppoe server square Router(config-if pppoe 2)# pppoe account guest@flets guest Router(config-if pppoe 2)# pppoe type host Router(config-if pppoe 2)# ip access-group 100 out Router(config-if pppoe 2)# ip access-group 190 in Router(config-if pppoe 2)# exit ! ! ! デフォルトルートをインターネット側に向けます。 ! Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 1 ! ! ! フレッツ・スクウェア向けのルートを設定します。*1 ! Router(config)# ip route 220.210.194.0 255.255.255.128 pppoe 2 Router(config)# ip route 220.210.195.0 255.255.255.192 pppoe 2 Router(config)# ip route 220.210.195.64 255.255.255.192 pppoe 2 Router(config)# ip route 220.210.197.0 255.255.255.224 pppoe 2 Router(config)# ip route 220.210.198.0 255.255.255.192 pppoe 2 Router(config)# ip route 220.210.199.0 255.255.255.224 pppoe 2 Router(config)# ip route 220.210.199.32 255.255.255.224 pppoe 2 Router(config)# ip route 220.210.199.64 255.255.255.240 pppoe 2 Router(config)# ip route 220.210.199.176 255.255.255.240 pppoe 2 Router(config)# ip route 220.210.199.200 255.255.255.248 pppoe 2 Router(config)# ip route 220.210.199.208 255.255.255.248 pppoe 2 Router(config)# ip route 220.210.203.0 255.255.255.224 pppoe 2 ! ! ! 簡易 DNS 機能の設定をします。*2 ! Router(config)# proxydns mode v4 Router(config)# proxydns domain flets v4 220.210.194.67 220.210.194.68 *3 ! flets ドメインの場合は、フレッツ・スクウェアの DNS サーバに ! 問い合わせに行くようにします。 ! ! ! LAN インターフェースの設定をします。 ! Router(config)# interface lan 1 Router(config-if lan 1)# ip address 192.168.1.254 255.255.255.0 Router(config-if lan 1)# exit ! ! ! DHCP サーバ機能の設定をします。 ! Router(config)# service dhcp-server ! Router(config)# ip dhcp pool lan1*5 Router(config-dhcp-pool)# default-router 0.0.0.0 *4 Router(config-dhcp-pool)# dns-server 0.0.0.0 *4 Router(config-dhcp-pool)# exit ! ! ! 特権ユーザモードに戻ります。 ! Router(config)# end ! ! ! 設定を保存します。 ! Router# save SIDE-A.cfg % saving working-config % finished saving Router# ! ! ! 設定を有効にするために再起動します。 ! Router# reset Are you OK to cold start?(y/n) y
| *1 ： |
フレッツ・スクウェアで使われているアドレスについては、下記 URL で確認の上、設定して下さい。 フレッツ・スクウェアのルーティングアドレス情報 http://flets.com/square/routing.html |
| *2 ： | 簡易 DNS 機能を使用せずに、端末側から直接 DNS サーバに名前解決に行く場合、端末側ではインターネット用とフレッツ・スクウェア用の２つの DNS サーバを設定しておく必要があります。 |
| *3 ： |
フレッツ・スクウェアの DNS サーバのアドレスについては、下記 URL で確認の上、設定して下さい。 フレッツ・スクウェアの DNS サーバアドレスの一覧 http://flets.com/square/sq_dns.html |
| *4 ： | 0.0.0.0 を指定した場合、自身の LAN 側の IP アドレスを通知します。 |
| *5 ： |
FITELnet F60/F200/F2000/F2200では、コマンド書式が変更になっており、下記の様なコマンドとなります。 Router(config)# ip dhcp pool lan 1 |
