設定例
1．VRRP機能を使って１台をホットスタンバイさせておく

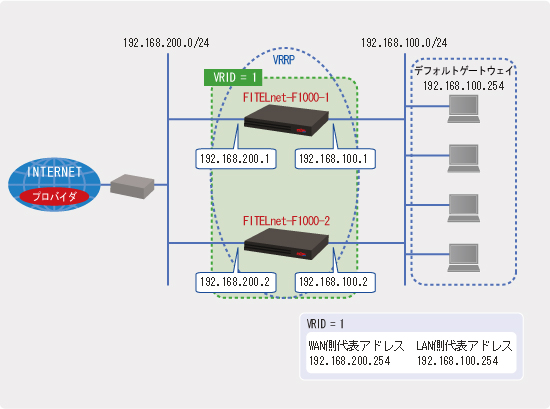

概要
補足・注意点
設定データの例
| 設定内容 | 設定コマンド名 | 設定項目 | 入力値 | 備考 |
|---|---|---|---|---|
|
F1000-1 LAN 側 IP アドレス |
ip address |
LAN 側 IP アドレス サブネットマスク |
192.168.100.1 255.255.255.0 |
|
|
F1000-1 EWAN 側 IP アドレス |
ip address |
EWAN 側 IP アドレス サブネットマスク |
192.168.200.1 255.255.255.0 |
|
|
F1000-2 LAN 側 IP アドレス |
ip address |
LAN 側 IP アドレス サブネットマスク |
192.168.100.2 255.255.255.0 |
|
|
F1000-2 EWAN 側 IP アドレス |
ip address |
EWAN 側 IP アドレス サブネットマスク |
192.168.200.2 255.255.255.0 |
|
| VRRP に関する設定 | ip vrrp | VRRP を有効にする | enable |
- VRRP 機能を使って、F1000 を 2 台でグループ化することにより、機器冗長の構成を取ることが可能となります。
- ここでは F1000 で VRRP 機能を使う例としていますが、F80 / F100 でも構築可能です。
- VRRP 機能のサポートは、F80 は V01.00(00) 以降、F100 は V02.01(00) 以降、F1000 は V01.06/V02.00(00) 以降のファームウェアとなります。
- F1000 を 2 台でグループ化して、代表アドレスを設定することで、LAN 側からも WAN 側からも、あたかも１台の装置のように見えます。
- VRID を LAN 側と WAN 側で同じに設定することにより、LAN 側と WAN 側の動作を同期させることができます。
- VRRP は EWAN 1 〜 2 、LAN 1、VLAN 1 〜 16 のいずれのインタフェースでも動作可能です（ F1000 の Ver1 系のファームウェアでは、VLAN は未サポートとなります）。
-
VRID の設定範囲は 1 〜 255 となりますが、1 台の装置で設定できる VRID は 2 つまでとなります（ F100 / F1000 については、V02.06(00) で拡張され、1 つのインタフェースで 2 つまで、装置全体で 32 までとなりました）。
この例のように、同一の VRID を複数のインタフェースに適用することもできます。 - メインの F1000-1 に装置故障が発生したり、WAN 側あるいは LAN 側のリンクが落ちた場合には、F1000-2 が F1000-1 に替わって通信を行います。
コマンド設定の例
（!の行はコメントです。実際に入力する必要はありません。）
この設定を利用したい方は
F1000-1（マスター）の設定
! ! ! 特権ユーザモードに移行します。 ! Router> enable Enter password: super ←パスワードを入力します。（実際は表示されない） Router# ! ! ! 基本設定モードに移行します。 ! Router# configure terminal Router(config)# ! ! ! VRRP 機能を有効にします。 ! Router(config)# ip vrrp enable ! ! ! LAN 1 インタフェース設定モードに移行します。※1 ! Router(config)# interface lan 1 Router(config-if lan 1)# ip address 192.168.100.1 255.255.255.0 Router(config-if lan 1)# vrrp 1 address 192.168.100.254 ! VRID を 1 として、代表 IP アドレスを設定します。 Router(config-if lan 1)# vrrp 1 priority 254 ! バックアップ側より優先度を高く設定します ! （数字が大きいほど優先度は高くなります）。 Router(config-if lan 1)# exit ! ! ! EWAN 1 インタフェース設定モードに移行します。 ! Router(config)# interface ewan 1 Router(config-if ewan 1)# ip address 192.168.200.1 255.255.255.0 Router(config-if ewan 1)# vrrp 1 address 192.168.200.254 Router(config-if ewan 1)# vrrp 1 priority 254 ! VRID を LAN 側と同じにして、動作を同期させます。 Router(config-if ewan 1)# exit ! ! ! 特権ユーザモードに戻ります。 ! Router(config)# end Router# ! ! ! 設定を保存します。 ! Router# save SIDE-A.cfg % saving working-config % finished saving Router# ! ! ! 設定を有効にするために再起動します。 ! Router# reset Are you OK to cold start?(y/n) y
| ※1 ： |
明示的に linkdown-detect on の設定をしなくても、ip vrrp enable の設定があるだけで、リンクダウンの検出をするようになります（ F100 / F1000 V02.06(00) で vrrp enable の設定があることに加えて、LAN または LAN のポートを使う VLAN インタフェースに VRRP の設定がある場合、という条件が加わりました。この場合、どちらかのインタフェースに VRRP の設定があれば、VRRP の設定がないインタフェースを含めてリンクダウンを検出するようになります）。 なお、そのインタフェースに属するポート全てがダウンしないと、リンクダウンを検出できませんので、VRRP を利用する場合、ポートは 1 つのみ使用するようにして下さい。 例えば、LAN のポート 1 と 2 を VLANIF 1 、ポート 3 と 4 を VLANIF 2 としている場合、ポート 1 と 2 の両方が down しないと VLANIF 1 は down しません（この時、ポート 3 と 4 の状態は VLANIF 1 には影響しません）。 ポート 1 〜 4 を LAN 1 インタフェースとして使っている場合の接続例は下記のようになります。  使用していないポートは下記のように shutdown しておくと、間違って機器を接続しても up することはなくなります。
|
コマンド設定の例
（!の行はコメントです。実際に入力する必要はありません。）
この設定を利用したい方は
F1000-2（バックアップ）の設定
! ! ! 特権ユーザモードに移行します。 ! Router> enable Enter password: super ←パスワードを入力します。（実際は表示されない） Router# ! ! ! 基本設定モードに移行します。 ! Router# configure terminal Router(config)# ! ! ! VRRP 機能を有効にします。 ! Router(config)# ip vrrp enable ! ! ! LAN 1 インタフェース設定モードに移行します。 ! Router(config)# interface lan 1 Router(config-if lan 1)# ip address 192.168.100.2 255.255.255.0 Router(config-if lan 1)# vrrp 1 address 192.168.100.254 Router(config-if lan 1)# vrrp 1 priority 200 ! マスター側より優先度を低く設定します ! （数字が大きいほど優先度は高くなります）。 Router(config-if lan 1)# exit ! ! ! EWAN 1 インタフェース設定モードに移行します。 ! Router(config)# interface ewan 1 Router(config-if ewan 1)# ip address 192.168.200.2 255.255.255.0 Router(config-if ewan 1)# vrrp 1 address 192.168.200.254 Router(config-if ewan 1)# vrrp 1 priority 200 Router(config-if ewan 1)# exit ! ! ! 特権ユーザモードに戻ります。 ! Router(config)# end Router# ! ! ! 設定を保存します。 ! Router# save SIDE-A.cfg % saving working-config % finished saving Router# ! ! ! 設定を有効にするために再起動します。 ! Router# reset Are you OK to cold start?(y/n) y
