設定例
4.IPsec冗長のセンタ側で利用する(L3SW不要の構成とする)

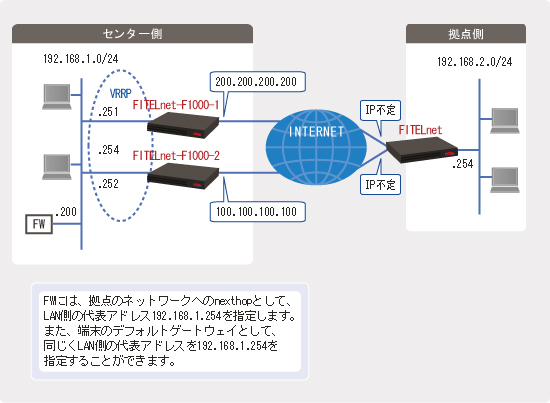

概要
補足・注意点
設定データの例
項目 設定値
F1000#1 LAN 側 IP アドレス 192.168.1.251/24
F1000#2 LAN 側 IP アドレス 192.168.1.252/24
LAN 側代表 IP アドレス 192.168.1.254
F1000#1 WAN 側 IP アドレス 200.200.200.200
F1000#2 WAN 側 IP アドレス 100.100.100.100
F100 LAN 側 IP アドレス 192.168.2.254/24
F100 WAN 側(PPPoE1) IP アドレス 不定
F100 WAN 側(PPPoE5) IP アドレス 不定
  • IPsec 冗長の受け側で、VRRP 機能を使うことにより、L3SW 不要の構成を取ることが可能となります。
  • センター側の 2 台の F1000 の LAN 側を VRRP でグループ化することにより、LAN 側からは、あたかも 1 台の装置のように見えます。
  • ここでは F1000 で VRRP 機能を使う例としていますが、F80/F100 でも構築可能です。
  • VRRP 機能のサポートは、F80 は V01.00(00) 以降、F100 は V02.01(00) 以降、F1000 は V01.06/V02.00(00) 以降のファームウェアとなります。
コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
センター側 F1000#1(マスター)の設定
!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します(実際は何も表示されません)。

Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! VRRP 機能を有効にします。
!
Router(config)# ip vrrp enable
!
!
! LAN 1 インタフェースの設定を行います。*1
!
Router(config)# interface lan 1
Router(config-if lan 1)# ip address 192.168.1.251 255.255.255.0
Router(config-if lan 1)# vrrp 1 address 192.168.1.254
!                        VRIDを1として、代表IPアドレスを設定します。
Router(config-if lan 1)# vrrp 1 priority 254
!                        バックアップ側より優先度を高く設定します
!                        (数字が大きいほど優先度は高くなります)。
Router(config-if lan 1)# vrrp 1 preempt
!                        マスター側の障害が復旧すれば、マスター側に戻して
!                        通信を行うようにします。
Router(config-if lan 1)# exit
!
!
! PPPoE の各種設定をします。
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)# pppoe server A-Provider
Router(config-if pppoe 1)# pppoe account user-A@xxxx.ne.jp secret-A
Router(config-if pppoe 1)# pppoe type host
Router(config-if pppoe 1)# crypto map main
Router(config-if pppoe 1)# ip address 200.200.200.200
Router(config-if pppoe 1)# exit
!
!
! デフォルトルートをファイアウォールに向けます。
!
Router(config)# ip route 0.0.0.0 0.0.0.0 192.168.1.200
!
!
! IPsec の各種設定をします。
!
Router(config)# vpn enable
Router(config)# vpnlog enable
!
Router(config)# crypto isakmp policy 1
Router(config-isakmp)# authentication prekey
Router(config-isakmp)# encryption aes 128
Router(config-isakmp)# group 2
Router(config-isakmp)# hash sha
Router(config-isakmp)# keepalive icmp always-send
Router(config-isakmp)# keepalive-icmp peer-address 192.168.2.254
Router(config-isakmp)# keepalive-icmp source-interface lan 1
Router(config-isakmp)# key ascii VPN
Router(config-isakmp)# negotiation-mode aggressive
Router(config-isakmp)# peer-identity host ktn-main
Router(config-isakmp)# tunnel-route interface pppoe 1 *2
!                      Phase 1 のネゴパケットの受信を契機に、nexthop を
!                      pppoe 1 として拠点の peer 宛のルートを登録します。
Router(config-isakmp)# exit
!
Router(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac
!
Router(config)# ipsec access-list 1 ipsec ip any 192.168.2.0 0.0.0.255
Router(config)# ipsec access-list 64 bypass ip any any
!
Router(config)# crypto map main 1
Router(config-crypto-map)# match address 1
Router(config-crypto-map)# set peer host ktn-main
Router(config-crypto-map)# set transform-set P2-POLICY
Router(config-crypto-map)# sa-up route interface pppoe 1 *3
!                          Phase2 SA の確立を契機に、nexthop を pppoe 1 として
!                          ipsec access-list の宛先ネットワーク宛のルートを登録します。
Router(config-crypto-map)# exit
!
!
! RIP の設定をします。
!
Router(config)# router rip
Router(config-rip)# network lan 1
Router(config-rip)# timers basic 30 90 120
Router(config-rip)# exit
!
!
! フィルタリングの設定をします。
! バックアップ通信に切り替わってF1000#1からF1000#2にフォワーディングが発生する場合に、
! フィルタリングによりredirectを出さないようにすることで、端末のルート情報に影響が
! 出ないようにしておきます。
!
Router(config)# access-list 150 deny icmp any any redirect
!
Router(config)# interface lan 1
Router(config-if lan 1)# ip access-group 150 out
Router(config-if lan 1)# exit
!
!
! 特権ユーザモードに戻ります。
!
Router(config)# end
!
!
! 設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving

Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y
*1: 明示的に linkdown-detect on の設定をしなくても、ip vrrp enable の設定があるだけで、リンクダウンの検出をするようになります(F100/F1000 V02.06(00) で vrrp enable の設定があることに加えて、LAN または LAN のポートを使う VLAN インターフェースに VRRP の設定がある場合、という条件が加わりました。この場合、どちらかのインターフェースに VRRP の設定があれば、VRRP の設定がないインターフェースを含めてリンクダウンを検出するようになります)。
なお、そのインターフェースに属するポート全てがダウンしないと、リンクダウンを検出できませんので、VRRP を利用する場合、ポートは 1 つのみ使用するようにして下さい。
例えば、LAN のポート 1 と 2 を VLANIF 1 、ポート 3 と 4 を VLANIF 2 としている場合、ポート 1 と 2 の両方が down しないと VLANIF 1 は down しません(この時、ポート 3 と 4 の状態は VLANIF 1 には影響しません)。
ポート 1 〜 4 を LAN 1 インターフェースとして使っている場合の接続例は下記のようになります。



使用していないポートは下記のように shutdown しておくと、間違って機器を接続しても up することはなくなります。
line lan 1 ※F200/F2000/F2200ではlanコマンドが変更になり [line lan]です。
 shutdown 2
 shutdown 3
 shutdown 4
*2: pppoe 1 ではなく、ewan 1 でアドレスをマニュアル設定している場合は、次のように明示的に nexthop のアドレスを設定する必要があります。
tunnel-route address <NEXTHOP のアドレス>
ewan 1 のアドレスを DHCP で取得している場合に限り、tunnel-route interface ewan 1 のようにインターフェース指定することができます。
*3: pppoe 1 ではなく、ewan 1 でアドレスをマニュアル設定している場合は、次のように明示的に nexthop のアドレスを設定する必要があります。
sa-up route address <NEXTHOP のアドレス>
ewan 1 のアドレスを DHCP で取得している場合に限り、sa-up route interface ewan 1 のようにインターフェース指定することができます。
コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
センター側 F1000#2(バックアップ)の設定
!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します(実際は何も表示されません)。

Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! VRRP 機能を有効にします。
!
Router(config)# ip vrrp enable
!
!
! LAN 1 インタフェースの設定を行います。
!
Router(config)# interface lan 1
Router(config-if lan 1)# ip address 192.168.1.252 255.255.255.0
Router(config-if lan 1)# vrrp 1 address 192.168.1.254
Router(config-if lan 1)# vrrp 1 priority 222
!                        マスター側より優先度を低く設定します
!                        (数字が大きいほど優先度は高くなります)。
Router(config-if lan 1)# exit
!
!
! PPPoE の各種設定をします。
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)# pppoe server B-Provider
Router(config-if pppoe 1)# pppoe account user-B@xxxx.ne.jp secret-B
Router(config-if pppoe 1)# pppoe type host
Router(config-if pppoe 1)# crypto map backup
Router(config-if pppoe 1)# ip address 100.100.100.100
Router(config-if pppoe 1)# exit
!
!
! デフォルトルートを設定します。
!
Router(config)# ip route 0.0.0.0 0.0.0.0 192.168.1.200
!
!
! IPsec の各種設定をします。
!
Router(config)# vpn enable
Router(config)# vpnlog enable
!
Router(config)# crypto isakmp policy 1
Router(config-isakmp)# authentication prekey
Router(config-isakmp)# encryption aes 128
Router(config-isakmp)# group 2
Router(config-isakmp)# hash sha
Router(config-isakmp)# keepalive icmp always-send
Router(config-isakmp)# keepalive-icmp peer-address 192.168.2.254
Router(config-isakmp)# keepalive-icmp source-interface lan 1
Router(config-isakmp)# key ascii VPN
Router(config-isakmp)# negotiation-mode aggressive
Router(config-isakmp)# peer-identity host ktn-bkup
Router(config-isakmp)# tunnel-route interface pppoe 1
Router(config-isakmp)# exit
!
Router(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac
!
Router(config)# ipsec access-list 1 ipsec ip any 192.168.2.0 0.0.0.255
Router(config)# ipsec access-list 64 bypass ip any any
!
Router(config)# crypto map backup 1
Router(config-crypto-map)# match address 1
Router(config-crypto-map)# set peer host ktn-bkup
Router(config-crypto-map)# set transform-set P2-POLICY
Router(config-crypto-map)# sa-up route interface pppoe 1
Router(config-crypto-map)# exit
!
!
! RIP の設定をします。
! sa-up routeで生成したルート情報を、RIPによりF1000#1に伝えることにより、
! バックアップ通信時に拠点へのパケットをF1000#1からF1000#2にフォワーディングさせます。
!
Router(config)# router rip
Router(config-rip)# network lan 1
Router(config-rip)# timers basic 30 90 120
Router(config-rip)# exit
!
!
! 特権ユーザモードに戻ります。
!
Router(config)# end
!
!
! 設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving

Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y
コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
拠点側 F100 の設定
!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します(実際は何も表示されません)。

Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! LAN 1 インタフェースの設定を行います。
!
Router(config)# interface lan 1
Router(config-if lan 1)# ip address 192.168.2.254 255.255.255.0
Router(config-if lan 1)# exit
!
!
! PPPoE 1 の各種設定をします。
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)# pppoe server C-Provider
Router(config-if pppoe 1)# pppoe account user-C@xxxx.ne.jp secret-C
Router(config-if pppoe 1)# pppoe type host
Router(config-if pppoe 1)# crypto map main
Router(config-if pppoe 1)# exit
!
!
! PPPoE 5 の各種設定をします。
!
Router(config)# interface pppoe 5
Router(config-if pppoe 5)# pppoe server D-Provider
Router(config-if pppoe 5)# pppoe account user-D@xxxx.ne.jp secret-D
Router(config-if pppoe 5)# pppoe type host
Router(config-if pppoe 5)# crypto map backup
Router(config-if pppoe 5)# exit
!
!
! デフォルトルートを PPPoE 1 に向けます。
!
Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 1 *4
!
!
! メイン側の IPsec の各種設定をします。
!
Router(config)# vpn enable
Router(config)# vpnlog enable
!
Router(config)# crypto isakmp policy 1
Router(config-isakmp)# authentication prekey
Router(config-isakmp)# encryption aes 128
Router(config-isakmp)# group 2
Router(config-isakmp)# hash sha
Router(config-isakmp)# keepalive icmp *5
Router(config-isakmp)# keepalive-icmp peer-address 192.168.1.251
Router(config-isakmp)# keepalive-icmp source-interface lan 1
Router(config-isakmp)# keepalive-icmp redundancy interface pppoe 1 *6
Router(config-isakmp)# key ascii VPN
Router(config-isakmp)# my-identity ktn-main
Router(config-isakmp)# negotiation-mode aggressive
Router(config-isakmp)# peer-identity address 200.200.200.200
Router(config-isakmp)# exit
!
Router(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac
!
Router(config)# ipsec access-list 1 ipsec ip 192.168.2.0 0.0.0.255 any
Router(config)# ipsec access-list 64 bypass ip any any
!
Router(config)# crypto map main 1 *7
Router(config-crypto-map)# match address 1 1st
Router(config-crypto-map)# set peer address 200.200.200.200
Router(config-crypto-map)# set transform-set P2-POLICY
Router(config-crypto-map)# exit
!
!
! バックアップ側の IPsec の各種設定をします。
!
Router(config)# crypto isakmp policy 2
Router(config-isakmp)# authentication prekey
Router(config-isakmp)# encryption aes 128
Router(config-isakmp)# group 2
Router(config-isakmp)# hash sha
Router(config-isakmp)# keepalive icmp always-send
Router(config-isakmp)# keepalive-icmp peer-address 192.168.1.252
Router(config-isakmp)# keepalive-icmp source-interface lan 1
Router(config-isakmp)# key ascii VPN
Router(config-isakmp)# my-identity ktn-bkup
Router(config-isakmp)# negotiation-mode aggressive
Router(config-isakmp)# peer-identity address 100.100.100.100
Router(config-isakmp)# exit
!
Router(config)# crypto map backup 2 *8
Router(config-crypto-map)# match address 1 2nd
Router(config-crypto-map)# set peer address 100.100.100.100
Router(config-crypto-map)# set security-association always-up
Router(config-crypto-map)# set transform-set P2-POLICY
Router(config-crypto-map)# set redundancy delete-message-send
Router(config-crypto-map)# exit
!
!
! 特権ユーザモードに戻ります。
!
Router(config)# end
!
!
! 設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving

Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y
*4: メイン側で通信する場合の、センターのメイン側 peer へのルートと、IPsec 通信対象ネットワークへのルートが包含されることになります。
バックアップ時には、PPPoE5 側に向けたセンターのバックアップ側 peer へのルートと、IPsec 通信対象ネットワークへのルートが自動的に登録されます(バックアップ側のルートをスタティックで設定してはいけません)。
*5: メイン側に関しては always-send オプションを付けなくても、always-send 相当の動きになります(always-send オプションを付けても問題ありません)。
*6: メイン側が pppoe 1 ではなく、ewan 1 でアドレスをマニュアル設定している場合には、次のように nexthop のインターフェースとアドレスの両方の指定が必要となります。
keepalive-icmp redundancy interface ewan 1
keepalive-icmp redundancy address <メイン側の nexthop のアドレス>
*7: メイン側に関しては set security-association always-up の設定がなくても icmp keepalive が契機となって常に SA を確立しに行きます(set security-association always-up の設定があっても問題ありません)。
*8: バックアップ側が pppoe 5 ではなく、ewan 2 でアドレスをマニュアル設定している場合は、バックアップ側の crypto map に次の設定も必要になります。
set redundancy address <バックアップ側の nexthop のアドレス>

ページトップへ

All Rights Reserved, Copyright(C) FURUKAWA ELECTRIC CO., LTD. 2007
