設定例

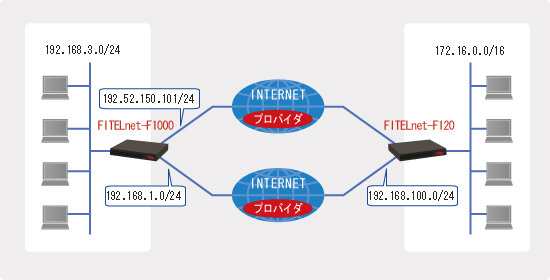

1．F120（PPPoEとEWANの2回線）とF1000×1台でIPsec負荷分散を行う
概要
補足・注意点
前提条件
当設定例では、以下のアドレス・環境を前提に説明しています。
| F1000側 | 192.168.3.1 |
| F120側 | 172.16.0.1 |
| 回線1 | PPPoE１ |
| 回線2 | EWAN2 |
コマンド設定の例
（!の行はコメントです。実際に入力する必要はありません。）
この設定を利用したい方は
FITELnet-F120の設定
! ! ! 特権ユーザモードに移行します。 ! Router> enable Enter password: super ←パスワードを入力します。（実際は表示されない） Router# ! ! ! 基本設定モードに移行します。 ! Router# configure terminal Router(config)# ! ! ! LAN側IPアドレスを設定します。 ! Router(config)# interface lan 1 Router(config-if lan 1)# ip address 172.16.0.1 255.255.0.0 Router(config-if lan 1)# exit ! ! ! PPPoE1インタフェース設定モードに移行します。 ! Router(config)# interface pppoe 1 Router(config-if pppoe 1)# ! ! ! PPPoEの各種設定をします。 ! Router(config-if pppoe 1)# ip nat inside source list 1 interface Router(config-if pppoe 1)# pppoe server A-Provider Router(config-if pppoe 1)# pppoe account user@xxxx.ne.jp secret Router(config-if pppoe 1)# pppoe ncp both Router(config-if pppoe 1)# pppoe auth-accept auto Router(config-if pppoe 1)# pppoe type host Router(config-if pppoe 1)# ip nat inside source list 1 interface Router(config-if pppoe 1)# crypto map MultiPath_1 Router(config-if pppoe 1)# exit ! ! ! access-listを登録します。 ! Router(config)# access-list 1 permit 172.16.0.0 0.0.255.255 ! ! ! ewan 2インタフェース設定モードに移行します。 ! Router(config)# interface ewan 2 Router(config-if ewan 2)# ! ! ! 負荷分散用の設定をします。 ! Router(config-if ewan 2)# crypto map MultiPath_2 Router(config-if ewan 2)# ip address 192.168.100.254 255.255.255.0 Router(config-if ewan 2)# exit ! ! ! ルート情報を設定します。 ! Router(config)# ip route 192.52.150.101 255.255.255.255 pppoe 1 Router(config)# ip route 192.168.1.254 255.255.255.255 192.168.100.1 ! ! ! DHCPサーバ機能を設定します。 ! Router(config)# ip dhcp pool lan1 Router(config-dhcp-pool)# default-router 0.0.0.0 Router(config-dhcp-pool)# exit ! ! ! 暗号化を使用する設定します。 ! Router(config)# vpn enable Router(config)# vpnlog enable ! Router(config)# crypto isakmp policy 1 Router(config-isakmp)# authentication prekey Router(config-isakmp)# encryption aes 128 Router(config-isakmp)# group 2 Router(config-isakmp)# hash sha Router(config-isakmp)# key ascii furukawa Router(config-isakmp)# negotiation-mode aggressive Router(config-isakmp)# my-identity kyoten1 Router(config-isakmp)# peer-identity address 192.52.150.101 Router(config-isakmp)# keepalive-icmp peer-address 192.168.3.1 Router(config-isakmp)# keepalive-icmp source-interface lan 1 Router(config-isakmp)# keepalive-icmp multi-path interface pppoe 1 Router(config-isakmp)# keepalive icmp always-send Router(config-isakmp)# exit ! Router(config)# crypto isakmp policy 2 Router(config-isakmp)# authentication prekey Router(config-isakmp)# encryption aes 128 Router(config-isakmp)# group 2 Router(config-isakmp)# hash sha Router(config-isakmp)# key ascii furukawa Router(config-isakmp)# negotiation-mode main Router(config-isakmp)# peer-identity address 192.168.1.254 Router(config-isakmp)# keepalive-icmp peer-address 192.168.3.1 Router(config-isakmp)# keepalive-icmp source-interface lan 1 Router(config-isakmp)# keepalive-icmp multi-path address 192.168.100.1 Router(config-isakmp)# keepalive icmp always-send Router(config-isakmp)# exit ! Router(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac ! Router(config)# ipsec access-list 10 ipsec ip 172.16.0.0 0.0.255.255 192.168.3.0 0.0.0.255 Router(config)# ipsec access-list 64 bypass ip any any ! Router(config)# crypto map MultiPath_1 1 Router(config-crypto-map)# match address 10 multi-path Router(config-crypto-map)# set peer address 192.52.150.101 Router(config-crypto-map)# set security-association always-up Router(config-crypto-map)# sa-up route interface pppoe 1 Router(config-crypto-map)# set transform-set P2-POLICY Router(config-crypto-map)# exit ! Router(config)# crypto map MultiPath_2 2 Router(config-crypto-map)# match address 10 multi-path Router(config-crypto-map)# set peer address 192.168.1.254 Router(config-crypto-map)# set security-association always-up Router(config-crypto-map)# sa-up route address 192.168.100.1 Router(config-crypto-map)# set transform-set P2-POLICY Router(config-crypto-map)# exit ! ! ! 特権ユーザモードに戻ります。 ! Router(config)# end ! ! ! 設定を保存します。 ! Router# save SIDE-A.cfg % saving working-config % finished saving Router# ! ! ! 設定を有効にするために再起動します。 ! Router# reset Are you OK to cold start?(y/n) y
コマンド設定の例
（!の行はコメントです。実際に入力する必要はありません。）
この設定を利用したい方は
FITELnet-F1000の設定
! ! ! 特権ユーザモードに移行します。 ! Router> enable Enter password: super ←パスワードを入力します。（実際は表示されない） Router# ! ! ! 基本設定モードに移行します。 ! Router# configure terminal Router(config)# ! ! ! LAN側IPアドレスを設定します。 ! Router(config)# interface lan 1 Router(config-if lan 1)# ip address 192.168.3.1 255.255.255.0 Router(config-if lan 1)# exit ! ! ! PPPoE1インタフェース設定モードに移行します。 ! Router(config)# interface pppoe 1 Router(config-if pppoe 1)# ! ! ! PPPoEの各種設定をします。 ! Router(config-if pppoe 1)# crypto map MultiPath_1 Router(config-if pppoe 1)# pppoe server FLETS Router(config-if pppoe 1)# pppoe account abc012@***.***.ne.jp xxxyyyzzz Router(config-if pppoe 1)# pppoe type host Router(config-if pppoe 1)# ip address 192.52.150.101 Router(config-if pppoe 1)# ip nat inside source list 1 interface Router(config-if pppoe 1)# exit ! ! ! access-listを登録します。 ! Router(config)# access-list 1 permit any ! ! ! ewan 2インタフェース設定モードに移行します。 ! Router(config)# interface ewan 2 Router(config-if ewan 2)# ! ! ! 負荷分散用の設定をします。 ! Router(config-if ewan 2)# crypto map MultiPath_2 Router(config-if ewan 2)# ip address 192.168.1.254 255.255.255.0 Router(config-if ewan 2)# exit ! ! ! ルート情報を設定します。 ! Router(config)# ip route 192.168.100.254 255.255.255.255 192.168.1.1 ! ! ! 暗号化を使用する設定します。 ! Router(config)# vpn enable Router(config)# vpnlog enable ! Router(config)# crypto isakmp policy 1 Router(config-isakmp)# authentication prekey Router(config-isakmp)# encryption aes 128 Router(config-isakmp)# group 2 Router(config-isakmp)# hash sha Router(config-isakmp)# key ascii furukawa Router(config-isakmp)# peer-identity host kyoten1 Router(config-isakmp)# keepalive-icmp peer-address 172.16.0.1 Router(config-isakmp)# keepalive-icmp source-interface lan 1 Router(config-isakmp)# keepalive-icmp multi-path interface pppoe 1 Router(config-isakmp)# keepalive icmp always-send Router(config-isakmp)# exit ! Router(config)# crypto isakmp policy 2 Router(config-isakmp)# authentication prekey Router(config-isakmp)# encryption aes 128 Router(config-isakmp)# group 2 Router(config-isakmp)# hash sha Router(config-isakmp)# key ascii furukawa Router(config-isakmp)# negotiation-mode main Router(config-isakmp)# peer-identity address 192.168.100.254 Router(config-isakmp)# keepalive-icmp peer-address 172.16.0.1 Router(config-isakmp)# keepalive-icmp source-interface lan 1 Router(config-isakmp)# keepalive-icmp multi-path address 192.168.1.1 Router(config-isakmp)# keepalive icmp always-send Router(config-isakmp)# exit ! Router(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac ! Router(config)# ipsec access-list 10 ipsec ip 192.168.3.0 0.0.0.255 172.16.0.0 0.0.255.255 Router(config)# ipsec access-list 64 bypass ip any any ! Router(config)# crypto map MultiPath_1 1 Router(config-crypto-map)# match address 10 multi-path Router(config-crypto-map)# set peer host kyoten1 Router(config-crypto-map)# sa-up route interface pppoe 1 Router(config-crypto-map)# set transform-set P2-POLICY Router(config-crypto-map)# exit ! Router(config)# crypto map MultiPath_2 2 Router(config-crypto-map)# match address 10 multi-path Router(config-crypto-map)# set peer address 192.168.100.254 Router(config-crypto-map)# sa-up route address 192.168.1.1 Router(config-crypto-map)# set transform-set P2-POLICY Router(config-crypto-map)# exit ! Router(config)# crypto security-association Router(config-crypto-sa)# tunnel-route interface pppoe 1 Router(config-crypto-sa)# exit ! ! ! 特権ユーザモードに戻ります。 ! Router(config)# end ! ! ! 設定を保存します。 ! Router# save SIDE-A.cfg % saving working-config % finished saving Router# ! ! ! 設定を有効にするために再起動します。 ! Router# reset Are you OK to cold start?(y/n) y
