設定例
2.F120(PPPoEとEWANの2回線)とF1000×2台でIPsec負荷分散をおこなう
概要
補足・注意点

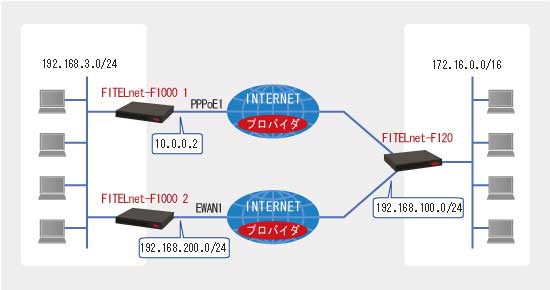

F120-IPsecbalance2
前提条件
当設定例では、以下のアドレス・環境を前提に説明しています。
F1000-1側 192.168.3.1
F1000-2側 192.168.3.20
F120側 172.16.0.1
回線1 PPPoE1
回線2 EWAN2
コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
FITELnet-F120の設定
!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します。(実際は表示されない)

Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! LAN側IPアドレスを設定します。
!
Router(config)# interface lan 1
Router(config-if lan 1)# ip address 172.16.0.1 255.255.0.0
Router(config-if lan 1)# exit
!
!
! PPPoE1インタフェース設定モードに移行します。
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)#
!
!
! PPPoEの各種設定をします。
!
Router(config-if pppoe 1)# ip nat inside source list 99 interface
Router(config-if pppoe 1)# pppoe server A-Provider
Router(config-if pppoe 1)# pppoe account user@xxxx.ne.jp secret
Router(config-if pppoe 1)# pppoe type host
Router(config-if pppoe 1)# crypto map map1
Router(config-if pppoe 1)# exit
!
!
! ewan 2インタフェース設定モードに移行します。
!
Router(config)# interface ewan 2
Router(config-if ewan 2)#
!
!
! 負荷分散用の設定をします。
!
Router(config-if ewan 2)# crypto map map2
Router(config-if ewan 2)# ip address 192.168.100.1 255.255.255.0
Router(config-if ewan 2)# exit
!
!
! access-listを登録します。
!
Router(config)# access-list 99 permit any
!
!
! ルート情報を設定します。
!
Router(config)# ip route 10.0.0.2 255.255.255.255 pppoe 1
Router(config)# ip route 192.168.200.1 255.255.255.255 192.168.100.2
!
!
! DHCPサーバ機能を設定します。
!
Router(config)# service dhcp-server
Router(config)# ip dhcp pool lan1
Router(config-dhcp-pool)# default-router 172.16.0.1
Router(config-dhcp-pool)# exit
!
!
! ホストネームを指定します。
!
Router(config)# hostname F120
!
!
! 暗号化を使用する設定します。
!
F120(config)# vpn enable
F120(config)# vpnlog enable
!
F120(config)# crypto isakmp policy 1
F120(config-isakmp)# authentication prekey
F120(config-isakmp)# key ascii furukawa
F120(config-isakmp)# encryption aes 128
F120(config-isakmp)# group 2
F120(config-isakmp)# hash sha
F120(config-isakmp)# negotiation-mode aggressive
F120(config-isakmp)# my-identity kyoten1
F120(config-isakmp)# peer-identity address 10.0.0.2
F120(config-isakmp)# keepalive-icmp peer-address 192.168.3.1
F120(config-isakmp)# keepalive-icmp source-interface lan 1
F120(config-isakmp)# keepalive-icmp multi-path interface pppoe 1
F120(config-isakmp)# keepalive icmp always-send
F120(config-isakmp)# exit
!
F120(config)# crypto isakmp policy 2
F120(config-isakmp)# authentication prekey
F120(config-isakmp)# key ascii furukawa
F120(config-isakmp)# encryption aes 128
F120(config-isakmp)# group 2
F120(config-isakmp)# hash sha
F120(config-isakmp)# peer-identity address 192.168.200.1
F120(config-isakmp)# keepalive-icmp peer-address 192.168.3.20
F120(config-isakmp)# keepalive-icmp source-interface lan 1
F120(config-isakmp)# keepalive-icmp multi-path address 192.168.100.2
F120(config-isakmp)# keepalive icmp always-send
F120(config-isakmp)# exit
!
F120(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac
!
F120(config)# ipsec access-list 32 ipsec ip 172.16.0.0 0.0.255.255 192.168.3.0 0.0.0.255
F120(config)# ipsec access-list 64 bypass ip any any
!
F120(config)#crypto map map1 1
F120(config-crypto-map)# match address 32 multi-path
F120(config-crypto-map)# set peer address 10.0.0.2
F120(config-crypto-map)# set transform-set P2-POLICY
F120(config-crypto-map)# set security-association always-up
F120(config-crypto-map)# sa-up route interface pppoe 1
F120(config-crypto-map)# exit
!
F120(config)#crypto map map2 2
F120(config-crypto-map)# match address 32 multi-path
F120(config-crypto-map)# set peer address 192.168.200.1
F120(config-crypto-map)# set transform-set P2-POLICY
F120(config-crypto-map)# set security-association always-up
F120(config-crypto-map)# sa-up route address 192.168.100.2
F120(config-crypto-map)# exit
!
!
! 特権ユーザモードに戻ります。
!
F120(config)# end
!
!
! 設定を保存します。
!
F120# save SIDE-A.cfg
% saving working-config
% finished saving

F120#
!
!
! 設定を有効にするために再起動します。
!
F120# reset
Are you OK to cold start?(y/n) y
コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
FITELnet-F1000-1の設定
!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します。(実際は表示されない)

Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! LAN側IPアドレスを設定します。
!
Router(config)# interface lan 1
Router(config-if lan 1)# ip address 192.168.3.1 255.255.255.0
Router(config-if lan 1)# exit
!
!
! PPPoE1インタフェース設定モードに移行します。
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)#
!
!
! PPPoEの各種設定をします。
!
Router(config-if pppoe 1)# crypto map map1
Router(config-if pppoe 1)# pppoe server test
Router(config-if pppoe 1)# pppoe account zyx@furukawa.co.jp zyx
Router(config-if pppoe 1)# pppoe type host
Router(config-if pppoe 1)# ip address 10.0.0.2
Router(config-if pppoe 1)# exit
!
!
! ルート情報を設定します。
!
Router(config)# ip route 172.16.0.1 255.255.255.255 pppoe 1
!
!
! RIPの設定をします。
!
Router(config)# route-map AAA permit 1
Router(config-rmap AAA permit 1)# set metric 6
Router(config-rmap AAA permit 1)# set weight 0
Router(config-rmap AAA permit 1)# exit
!
Router(config)# router rip
Router(config-rip)# network lan 1
Router(config-rip)# redistribute local-prot1 route-map AAA
Router(config-rip)# exit
!
!
! ホストネームを指定します。
!
Router(config)# hostname F1000-1
!
!
! 暗号化を使用する設定します。
!
F1000-1(config)# vpn enable ewan 1
F1000-1(config)# vpnlog enable
!
F1000-1(config)# crypto isakmp policy 1
F1000-1(config-isakmp)# authentication prekey
F1000-1(config-isakmp)# key ascii furukawa
F1000-1(config-isakmp)# encryption aes 128
F1000-1(config-isakmp)# group 2
F1000-1(config-isakmp)# hash sha
F1000-1(config-isakmp)# keepalive icmp always-send
F1000-1(config-isakmp)# keepalive-icmp peer-address 172.16.0.1
F1000-1(config-isakmp)# keepalive-icmp source-interface lan 1
F1000-1(config-isakmp)# keepalive-icmp multi-path interface pppoe 1
F1000-1(config-isakmp)# peer-identity host kyoten1
F1000-1(config-isakmp)# exit
!
F1000-1(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac
!
F1000-1(config)# ipsec access-list 10 ipsec ip 192.168.3.0 0.0.0.255 172.16.0.0 0.0.255.255
F1000-1(config)# ipsec access-list 64 bypass ip any any
!
F1000-1(config)# crypto map map1 1
F1000-1(config-crypto-map)# match address 10
F1000-1(config-crypto-map)# set peer host kyoten1
F1000-1(config-crypto-map)# set transform-set P2-POLICY
F1000-1(config-crypto-map)# sa-up route address 10.0.0.1 local-prot1 100
F1000-1(config-crypto-map)# exit
!
F1000-1(config)# crypto security-association
F1000-1(config-crypto-sa)# tunnel-route interface pppoe 1
F1000-1(config-crypto-sa)# exit
!
!
! 特権ユーザモードに戻ります。
!
F1000-1(config)# end
!
!
! 設定を保存します。
!
F1000-1# save SIDE-A.cfg
% saving working-config
% finished saving

F1000-1#
!
!
! 設定を有効にするために再起動します。
!
F1000-1# reset
Are you OK to cold start?(y/n) y
コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
FITELnet-F1000-2の設定
!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します。(実際は表示されない)

Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! LAN側IPアドレスを設定します。
!
Router(config)# interface lan 1
Router(config-if lan 1)# ip address 192.168.3.20 255.255.255.0
Router(config-if lan 1)# exit
!
!
! ewan 1インタフェースの各種設定をします。
!
Router(config)# interface ewan 1
Router(config-if ewan 1)# crypto map map2
Router(config-if ewan 1)# ip address 192.168.200.1 255.255.255.0
Router(config-if ewan 1)# exit
!
!
! ルート情報を設定します。
!
Router(config)# ip route 192.168.100.1 255.255.255.255 192.168.200.2
Router(config)# ip route 172.16.0.1 255.255.255.255 192.168.200.2
!
!
! RIPの設定をします。
!
Router(config)# route-map AAA permit 1
Router(config-rmap AAA permit 1)# set metric 10
Router(config-rmap AAA permit 1)# set weight 0
Router(config-rmap AAA permit 1)# exit
!
Router(config)# router rip
Router(config-rip)# network lan 1
Router(config-rip)# redistribute local-prot2 route-map AAA
Router(config-rip)# exit
!
!
! ホストネームを指定します。
!
Router(config)# hostname F1000-2
!
!
! 暗号化を使用する設定します。
!
F1000-2(config)# vpn enable
F1000-2(config)# vpnlog enable
!
F1000-2(config)# crypto isakmp policy 1
F1000-2(config-isakmp)# authentication prekey
F1000-2(config-isakmp)# key ascii furukawa
F1000-2(config-isakmp)# encryption aes 128
F1000-2(config-isakmp)# group 2
F1000-2(config-isakmp)# hash sha
F1000-2(config-isakmp)# keepalive icmp always-send
F1000-2(config-isakmp)# keepalive-icmp peer-address 172.16.0.1
F1000-2(config-isakmp)# keepalive-icmp source-interface lan 1
F1000-2(config-isakmp)# keepalive-icmp multi-path address 192.168.200.2
F1000-2(config-isakmp)# peer-identity address 192.168.100.1
F1000-2(config-isakmp)# exit
!
F1000-2(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac
!
F1000-2(config)# ipsec access-list 10 ipsec ip 192.168.3.0 0.0.0.255 172.16.0.0 0.0.255.255
F1000-2(config)# ipsec access-list 64 bypass ip any any
!
F1000-2(config)# crypto map map2 1
F1000-2(config-crypto-map)# match address 10
F1000-2(config-crypto-map)# set peer address 192.168.100.1
F1000-2(config-crypto-map)# set transform-set P2-POLICY
F1000-2(config-crypto-map)# sa-up route address 192.168.200.2 local-prot2 150
F1000-2(config-crypto-map)# exit
!
!
! 特権ユーザモードに戻ります。
!
F1000-2(config)# end
!
!
! 設定を保存します。
!
F1000-2# save SIDE-A.cfg
% saving working-config
% finished saving

F1000-2#
!
!
! 設定を有効にするために再起動します。
!
F1000-2# reset
Are you OK to cold start?(y/n) y
