設定例

1．センタ側(F2000)は回線と機器を冗長化し、拠点側(F140)は回線を冗長化する

概要

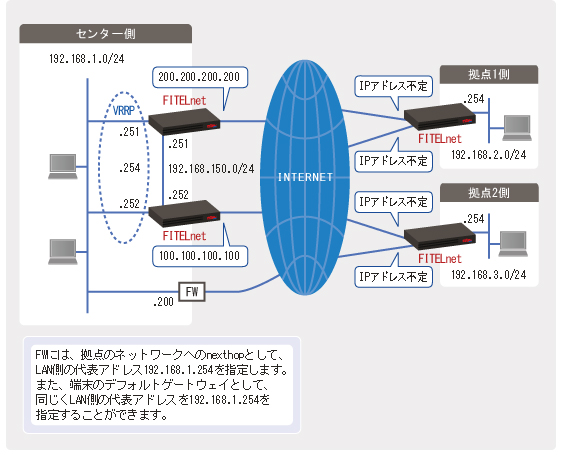

センター側(F2000×2台,各1回線)、拠点側(F140×1台,2回線)の例です。
センター側の回線は、メイン・バックアップ共にブロードバンド回線を使用し、拠点側はメインをブロードバンド回線、バックアップにワイヤレス回線を使用しています。

拠点間の通信はセンターを経由して行い、拠点のインターネットアクセスはセンターのファイアウォール(FW)を経由して行います。

拠点側では、イベントアクション機能を使用して、対向の装置(メイン側装置のLOOPBACKインタフェース)をICMP監視をしています。ICMP監視に失敗すると、バックアップ経路を追加してバックアップ回線に切り替えます。メイン側が復旧してICMP監視に成功すると、追加したバックアップ経路を削除してメイン経路に切り戻されます。

センター側では、VRRPを使用して2台のF2000のLAN側をグループ化することで、LAN側からは1台の装置のように見えます。拠点との通信経路はSA-UPルート機能により登録され、登録された経路は、RIPによりメイン側の装置とバックアップ側の装置の間で交換します。この動作により、メインとバックアップの経路を切り替えます。

補足・注意点
ここでは、イー・モバイルのデータ通信カードを使用しておりますが、他のキャリアのものを使用することも可能です。
F140がサポートしているデータ通信カードについては、こちらをご参照ください。

※	データ通信カードの契約内容によっては、通信料のほかにプロバイダ接続料など別途料金が発生する場合があります

動作説明

拠点側は1台2回線(メイン：ブロードバンド回線,バックアップ：ワイヤレス回線)、センター側は2台各1回線(ブロードバンド回線)で冗長化して、インターネットVPN接続する構成です。
拠点間の通信はセンターを経由して行い、拠点のインターネットアクセスはセンターのファイアウォール(FW)を経由して行います。
拠点側では、イベントアクション機能を使用して、IPsec越しに対向の装置(メイン側装置のLOOPBACKインタフェース宛)をICMP監視してします。ICMP監視に失敗すると、経路を追加してバックアップ側に切り替えます。メイン側が復旧してICMP監視に成功すると、追加した経路を削除して経路が切り戻されます。(経路の切り替え/切り戻しは自動的に行われます。)
センター側では、VRRPを使用して2台のF2000のLAN側をグループ化することで、LAN側からは、あたかも1台の装置のように見えます。拠点のネットワークへの経路をSA-UPルート機能により自動的に登録します。SA-UPルート機能により登録された経路は、RIPによりメイン側の装置と、バックアップ側の装置の間で交換します。

設定データの例

項目		設定値
センター	F2000(Main) LAN インタフェース IP アドレス	192.168.1.251/24
	F2000(Backup) LAN インタフェース IP アドレス	192.168.1.252/24
	VRRP 代表 IP アドレス	192.168.1.254
	F2000(Main) EWAN2 インタフェース IP アドレス	192.168.150.251/24
	F2000(Backup) EWAN2 インタフェース IP アドレス	192.168.150.252/24
	F2000(Main) LOOPBACK インタフェース IP アドレス	192.168.127.251/32
	F2000(Backup) LOOPBACK インタフェース IP アドレス	192.168.127.252/32
	F2000(Main) PPPoE1 インタフェース IP アドレス	200.200.200.200
	F2000(Backup) PPPoE1 インタフェース IP アドレス	100.100.100.100
拠点1	F140 LAN インタフェース IP アドレス	192.168.2.254/24
	F140 PPPoE1 インタフェース IP アドレス	不定
	F140 Dialer1 インタフェース IP アドレス	不定
拠点2	F140 LAN インタフェース IP アドレス	192.168.3.254/24
	F140 PPPoE1 インタフェース IP アドレス	不定
	F140 Dialer1 インタフェース IP アドレス	不定

コマンド設定の例

（!の行はコメントです。実際に入力する必要はありません。）

この設定を利用したい方は

<pre>
!
hostname Kyoten_1
!
interface lan 1
 ip address 192.168.2.254 255.255.255.0
exit
!
interface pppoe 1
 pppoe server C-Provider
 pppoe account user3@xxxx.ne.jp secret3
 pppoe type host
exit
!
interface dialer 1
 max-call off
 caller *99***1#
 ppp account em em
exit
!
interface mobile 1
 idle-timer send off
 idle-timer receive off
 forced disconnect packet off
 forced disconnect cumulative-time off
 auto connect on continuous
exit
!
ip route 0.0.0.0 0.0.0.0 connected ipsecif 1 150
ip route 100.100.100.100 255.255.255.255 dialer 1
ip route 192.168.127.251 255.255.255.255 connected ipsecif 1
ip route 192.168.127.252 255.255.255.255 connected ipsecif 2
ip route 200.200.200.200 255.255.255.255 pppoe 1
!
icmp-class 1
 interval 30 restoration 30
 address 192.168.127.251 nexthop connected ipsecif 1 source-interface lan 1
exit
!
event-class 1
 check ip-icmp 1 invert
exit
!
event-action 1
 add ip route 0.0.0.0 0.0.0.0 connected ipsecif 2
exit
!
event-map
 event-class 1 event-action 1
exit
!
vpn enable
vpnlog enable
!
crypto isakmp policy 1
 authentication prekey
 encryption aes 128
 group 2
 hash sha
 idtype-pre userfqdn
 keepalive icmp traffic-based
 keepalive-icmp peer-address 192.168.127.251
 keepalive-icmp source-interface lan 1
 key ascii Secret-VPN
 my-identity ID-Kyoten_1-Main
 lifetime 86400
 negotiation-mode aggressive
 peer-identity address 200.200.200.200
 release security-association
exit
!
crypto isakmp policy 2
 authentication prekey
 encryption aes 128
 group 2
 hash sha
 idtype-pre userfqdn
 keepalive icmp traffic-based
 keepalive-icmp peer-address 192.168.127.252
 keepalive-icmp source-interface lan 1
 key ascii Secret-VPN
 my-identity ID-Kyoten_1-Backup
 lifetime 86400
 negotiation-mode aggressive
 peer-identity address 100.100.100.100
 release security-association
exit
!
crypto security-association
 alive count 1 1 fail 3
 alive freq 60 degraded-freq 10
exit
!
ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac
!
ipsec access-list 10 ipsec ip 192.168.2.0 0.0.0.255 any
!
crypto map Center-Main 1
 match address 10
 set peer address 200.200.200.200
 set security-association always-up
 set transform-set P2-POLICY
 set security-association lifetime seconds 28800
exit
!
interface ipsecif 1
 crypto map Center-Main
exit
!
ipsec access-list 20 ipsec ip 192.168.2.0 0.0.0.255 any
!
crypto map Center_Backup 2
 match address 20
 set peer address 100.100.100.100
 set security-association always-up
 set transform-set P2-POLICY
 set security-association lifetime seconds 28800
exit
!
interface ipsecif 2
 crypto map Center_Backup
exit
!
end
</pre>

拠点1 F140 の設定

!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します（実際は何も表示されません）。

Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! ホスト名を " Kyoten_1 " とします。
!
Router(config)# hostname Kyoten_1
Kyoten_1(config)#
!
!
! LAN インタフェースの IP アドレスを設定します。
!
Kyoten_1(config)# interface lan 1
Kyoten_1(config-if lan 1)# ip address 192.168.2.254 255.255.255.0
Kyoten_1(config-if lan 1)# exit
!
!
! PPPoE1 インタフェースの各種設定を行います。
!
Kyoten_1(config)# interface pppoe 1
Kyoten_1(config-if pppoe 1)# pppoe server C-Provider
Kyoten_1(config-if pppoe 1)# pppoe account user3@xxxx.ne.jp secret3
Kyoten_1(config-if pppoe 1)# pppoe type host
Kyoten_1(config-if pppoe 1)# exit
!
!
! Dialer1 インタフェースの各種設定を行います。
!
Kyoten_1(config)# interface dialer 1
Kyoten_1(config-if dialer 1)# max-call off
Kyoten_1(config-if dialer 1)# caller *99***1#
Kyoten_1(config-if dialer 1)# ppp account em em
Kyoten_1(config-if dialer 1)# exit
!
!
! Mobile1 インタフェースの各種設定を行います。
!
Kyoten_1(config)# interface mobile 1
Kyoten_1(config-if mobile 1)# idle-timer send off
Kyoten_1(config-if mobile 1)# idle-timer receive off
Kyoten_1(config-if mobile 1)# forced disconnect packet off
Kyoten_1(config-if mobile 1)# forced disconnect cumulative-time off
Kyoten_1(config-if mobile 1)# auto connect on continuous *1
Kyoten_1(config-if mobile 1)# exit
!
!
! デフォルトルートをスタティックで設定します。
!
Kyoten_1(config)# ip route 0.0.0.0 0.0.0.0 connected ipsecif 1 150
!                 イベントアクション機能により、追加されるデフォルトルート(distance値：1)を優先したいので、
!                 Main側のデフォルトルートの優先度(distance値：150)を下げておきます。
!
!
! VPN ピア宛の経路(ホストルート)をスタティックで設定します。
!
Kyoten_1(config)# ip route 100.100.100.100 255.255.255.255 dialer 1
Kyoten_1(config)# ip route 200.200.200.200 255.255.255.255 pppoe 1
!
!
! F2000のLOOPBACKインタフェース宛経路(ホストルート)をスタティックで設定します。
!
Kyoten_1(config)# ip route 192.168.127.251 255.255.255.255 connected ipsecif 1
!　　　　　　　　 IPsecのkeepalive-icmp、およびイベントアクション機能のICMP監視で使用します。(Main側用)
Kyoten_1(config)# ip route 192.168.127.252 255.255.255.255 connected ipsecif 2
!　　　　　　　　 IPsecのkeepalive-icmpで使用します。(Backup側用)
!
!
! イベントアクション機能の各種設定を行います。
!
Kyoten_1(config)# icmp-class 1
Kyoten_1(config-icmp-class 1)# interval 30 restoration 30
!　　　　　　　　　　　　　　　true時30秒毎、false時30秒毎にping確認を行います。
Kyoten_1(config-icmp-class 1)# address 192.168.127.251 nexthop connected ipsecif 1 source-interface lan 1
!　　　　　　　　　　　　　　　pingの宛先、nexthop、送信元アドレスを指定します。
!　　　　　　　　　　　　　　　IPsec越し(Main側)に、F2000(MAIN)のLOOPBACKインタフェース宛にpingを送信します。
Kyoten_1(config-icmp-class 1)# exit
!
Kyoten_1(config)# event-class 1
Kyoten_1(config-event-class 1)# check ip-icmp 1 invert
Kyoten_1(config-event-class 1)# exit
!
Kyoten_1(config)# event-action 1
Kyoten_1(config-event-action 1)# add ip route 0.0.0.0 0.0.0.0 connected ipsecif 2
!　　　　　　　　　　　　　　　  追加する経路(Backup側用のデフォルトルート)を登録します。
Kyoten_1(config-event-action 1)# exit
!
Kyoten_1(config)# event-map
Kyoten_1(config-event-map)# event-class 1 event-action 1
Kyoten_1(config-event-map)# exit
!
!
! VPN 機能を有効にします。
!
Kyoten_1(config)# vpn enable
!
!
! VPN 通信動作中の詳細なログを残す設定にします。
!
Kyoten_1(config)# vpnlog enable
!
!
! Main 用の Phase1 ポリシーの各種設定を行います。
!
Kyoten_1(config)# crypto isakmp policy 1
Kyoten_1(config-isakmp)# authentication prekey
Kyoten_1(config-isakmp)# encryption aes 128
Kyoten_1(config-isakmp)# group 2
Kyoten_1(config-isakmp)# hash sha
Kyoten_1(config-isakmp)# idtype-pre userfqdn
Kyoten_1(config-isakmp)# keepalive icmp traffic-based
Kyoten_1(config-isakmp)# keepalive-icmp peer-address 192.168.127.251
Kyoten_1(config-isakmp)# keepalive-icmp source-interface lan 1
Kyoten_1(config-isakmp)# key ascii Secret-VPN
Kyoten_1(config-isakmp)# my-identity ID-Kyoten_1-Main
Kyoten_1(config-isakmp)# lifetime 86400
Kyoten_1(config-isakmp)# negotiation-mode aggressive
Kyoten_1(config-isakmp)# peer-identity address 200.200.200.200
Kyoten_1(config-isakmp)# release security-association
Kyoten_1(config-isakmp)# exit
!
!
! Backup 用の Phase1 ポリシーの各種設定を行います。
!
Kyoten_1(config)# crypto isakmp policy 2
Kyoten_1(config-isakmp)# authentication prekey
Kyoten_1(config-isakmp)# encryption aes 128
Kyoten_1(config-isakmp)# group 2
Kyoten_1(config-isakmp)# hash sha
Kyoten_1(config-isakmp)# idtype-pre userfqdn
Kyoten_1(config-isakmp)# keepalive icmp traffic-based
Kyoten_1(config-isakmp)# keepalive-icmp peer-address 192.168.127.252
Kyoten_1(config-isakmp)# keepalive-icmp source-interface lan 1
Kyoten_1(config-isakmp)# key ascii Secret-VPN
Kyoten_1(config-isakmp)# my-identity ID-Kyoten_1-Backup
Kyoten_1(config-isakmp)# lifetime 86400
Kyoten_1(config-isakmp)# negotiation-mode aggressive
Kyoten_1(config-isakmp)# peer-identity address 100.100.100.100
Kyoten_1(config-isakmp)# release security-association
Kyoten_1(config-isakmp)# exit
!
!
! KeepAlive(ICMP) に関する設定を行います。
!
Kyoten_1(config)# crypto security-association
Kyoten_1(config-crypto-sa)# alive count 1 1 fail 3
Kyoten_1(config-crypto-sa)# alive freq 60 degraded-freq 10
Kyoten_1(config-crypto-sa)# exit
!
!
! Phase2 ポリシーの設定を行います。
!
Kyoten_1(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac
!
!
! Main 用の VPN セレクタの設定を行います。
!
Kyoten_1(config)# ipsec access-list 10 ipsec ip 192.168.2.0 0.0.0.255 any
!
Kyoten_1(config)# crypto map Center-Main 1
Kyoten_1(config-crypto-map)# match address 10
Kyoten_1(config-crypto-map)# set peer address 200.200.200.200
Kyoten_1(config-crypto-map)# set security-association always-up
Kyoten_1(config-crypto-map)# set transform-set P2-POLICY
Kyoten_1(config-crypto-map)# set security-association lifetime seconds 28800
Kyoten_1(config-crypto-map)# exit
!
!
! IPsec インタフェース1 に Main 用の crypto map を関連付けます。
!
Kyoten_1(config)# interface ipsecif 1
Kyoten_1(config-if ipsecif 1)# crypto map Center-Main
Kyoten_1(config-if ipsecif 1)# exit
!
!
! Backup 用の VPN セレクタの設定を行います。
!
Kyoten_1(config)# ipsec access-list 20 ipsec ip 192.168.2.0 0.0.0.255 any
!
Kyoten_1(config)# crypto map Center_Backup 2
Kyoten_1(config-crypto-map)# match address 20
Kyoten_1(config-crypto-map)# set peer address 100.100.100.100
Kyoten_1(config-crypto-map)# set security-association always-up
Kyoten_1(config-crypto-map)# set transform-set P2-POLICY
Kyoten_1(config-crypto-map)# set security-association lifetime seconds 28800
Kyoten_1(config-crypto-map)# exit
!
!
! IPsec インタフェース2 に Backup 用の crypto map を関連付けます。
!
Kyoten_1(config)# interface ipsecif 2
Kyoten_1(config-if ipsecif 2)# crypto map Center_Backup
Kyoten_1(config-if ipsecif 2)# exit
!
!
! 特権ユーザモードに戻ります。
!
Kyoten_1(config)# end
Kyoten_1#
!
!
! 設定を保存します。
!
Kyoten_1# save SIDE-A.cfg
% saving working-config
% finished saving

Kyoten_1#
!
!
! 設定を有効にするために再起動します。
!
Kyoten_1# reset
Are you OK to cold start?(y/n) y

*1 :	"continuous"オプションは、V01.02(00)以降のファームウェアで対応しております【注意】データ通信カードの契約内容によっては、通信料のほかにプロバイダ接続料など別途料金が発生する場合があります

コマンド設定の例

（!の行はコメントです。実際に入力する必要はありません。）

この設定を利用したい方は

<pre>
!
hostname Kyoten_2
!
interface lan 1
 ip address 192.168.3.254 255.255.255.0
exit
!
interface pppoe 1
 pppoe server D-Provider
 pppoe account user4@xxxx.ne.jp secret4
 pppoe type host
exit
!
interface dialer 1
 max-call off
 caller *99***1#
 ppp account em em
exit
!
interface mobile 1
 idle-timer send off
 idle-timer receive off
 forced disconnect packet off
 forced disconnect cumulative-time off
 auto connect on continuous
exit
!
ip route 0.0.0.0 0.0.0.0 connected ipsecif 1 150
ip route 100.100.100.100 255.255.255.255 dialer 1
ip route 192.168.127.251 255.255.255.255 connected ipsecif 1
ip route 192.168.127.252 255.255.255.255 connected ipsecif 2
ip route 200.200.200.200 255.255.255.255 pppoe 1
!
icmp-class 1
 interval 30 restoration 30
 address 192.168.127.251 nexthop connected ipsecif 1 source-interface lan 1
exit
!
event-class 1
 check ip-icmp 1 invert
exit
!
event-action 1
 add ip route 0.0.0.0 0.0.0.0 connected ipsecif 2
exit
!
event-map
 event-class 1 event-action 1
exit
!
vpn enable
vpnlog enable
!
crypto isakmp policy 1
 authentication prekey
 encryption aes 128
 group 2
 hash sha
 idtype-pre userfqdn
 keepalive icmp traffic-based
 keepalive-icmp peer-address 192.168.127.251
 keepalive-icmp source-interface lan 1
 key ascii Secret-VPN
 my-identity ID-Kyoten_2-Main
 lifetime 86400
 negotiation-mode aggressive
 peer-identity address 200.200.200.200
 release security-association
exit
!
crypto isakmp policy 2
 authentication prekey
 encryption aes 128
 group 2
 hash sha
 idtype-pre userfqdn
 keepalive icmp traffic-based
 keepalive-icmp peer-address 192.168.127.252
 keepalive-icmp source-interface lan 1
 key ascii Secret-VPN
 my-identity ID-Kyoten_2-Backup
 lifetime 86400
 negotiation-mode aggressive
 peer-identity address 100.100.100.100
 release security-association
exit
!
crypto security-association
 alive count 1 1 fail 3
 alive freq 60 degraded-freq 10
exit
!
ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac
!
ipsec access-list 10 ipsec ip 192.168.3.0 0.0.0.255 any
!
crypto map Center-Main 1
 match address 10
 set peer address 200.200.200.200
 set security-association always-up
 set transform-set P2-POLICY
 set security-association lifetime seconds 28800
exit
!
interface ipsecif 1
 crypto map Center-Main
exit
!
ipsec access-list 20 ipsec ip 192.168.3.0 0.0.0.255 any
!
crypto map Center_Backup 2
 match address 20
 set peer address 100.100.100.100
 set security-association always-up
 set transform-set P2-POLICY
 set security-association lifetime seconds 28800
exit
!
interface ipsecif 2
 crypto map Center_Backup
exit
!
end
</pre>

拠点2 F140 の設定

!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します（実際は何も表示されません）。

Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! ホスト名を " Kyoten_2 " とします。
!
Router(config)# hostname Kyoten_2
Kyoten_2(config)#
!
!
! LAN インタフェースの IP アドレスを設定します。
!
Kyoten_2(config)# interface lan 1
Kyoten_2(config-if lan 1)# ip address 192.168.3.254 255.255.255.0
Kyoten_2(config-if lan 1)# exit
!
!
! PPPoE1 インタフェースの各種設定を行います。
!
Kyoten_2(config)# interface pppoe 1
Kyoten_2(config-if pppoe 1)# pppoe server D-Provider
Kyoten_2(config-if pppoe 1)# pppoe account user4@xxxx.ne.jp secret4
Kyoten_2(config-if pppoe 1)# pppoe type host
Kyoten_2(config-if pppoe 1)# exit
!
!
! Dialer1 インタフェースの各種設定を行います。
!
Kyoten_2(config)# interface dialer 1
Kyoten_2(config-if dialer 1)# max-call off
Kyoten_2(config-if dialer 1)# caller *99***1#
Kyoten_2(config-if dialer 1)# ppp account em em
Kyoten_2(config-if dialer 1)# exit
!
!
! Mobile1 インタフェースの各種設定を行います。
!
Kyoten_2(config)# interface mobile 1
Kyoten_2(config-if mobile 1)# idle-timer send off
Kyoten_2(config-if mobile 1)# idle-timer receive off
Kyoten_2(config-if mobile 1)# forced disconnect packet off
Kyoten_2(config-if mobile 1)# forced disconnect cumulative-time off
Kyoten_2(config-if mobile 1)# auto connect on continuous *1
Kyoten_2(config-if mobile 1)# exit
!
!
! デフォルトルートをスタティックで設定します。
!
Kyoten_2(config)# ip route 0.0.0.0 0.0.0.0 connected ipsecif 1 150
!
!
! VPN ピア宛の経路(ホストルート)をスタティックで設定します。
!
Kyoten_2(config)# ip route 100.100.100.100 255.255.255.255 dialer 1
Kyoten_2(config)# ip route 200.200.200.200 255.255.255.255 pppoe 1
!
!
! F2000のLOOPBACKインタフェース宛経路(ホストルート)をスタティックで設定します。
!
Kyoten_2(config)# ip route 192.168.127.251 255.255.255.255 connected ipsecif 1
Kyoten_2(config)# ip route 192.168.127.252 255.255.255.255 connected ipsecif 2
!
!
! イベントアクション機能の各種設定を行います。
!
Kyoten_2(config)# icmp-class 1
Kyoten_2(config-icmp-class 1)# interval 30 restoration 30
Kyoten_2(config-icmp-class 1)# address 192.168.127.251 nexthop connected ipsecif 1 source-interface lan 1
Kyoten_2(config-icmp-class 1)# exit
!
Kyoten_2(config)# event-class 1
Kyoten_2(config-event-class 1)# check ip-icmp 1 invert
Kyoten_2(config-event-class 1)# exit
!
Kyoten_2(config)# event-action 1
Kyoten_2(config-event-action 1)# add ip route 0.0.0.0 0.0.0.0 connected ipsecif 2
Kyoten_2(config-event-action 1)# exit
!
Kyoten_2(config)# event-map
Kyoten_2(config-event-map)# event-class 1 event-action 1
Kyoten_2(config-event-map)# exit
!
!
! VPN 機能を有効にします。
!
Kyoten_2(config)# vpn enable
!
!
! VPN 通信動作中の詳細なログを残す設定にします。
!
Kyoten_2(config)# vpnlog enable
!
!
! Main 用の Phase1 ポリシーの各種設定を行います。
!
Kyoten_2(config)# crypto isakmp policy 1
Kyoten_2(config-isakmp)# authentication prekey
Kyoten_2(config-isakmp)# encryption aes 128
Kyoten_2(config-isakmp)# group 2
Kyoten_2(config-isakmp)# hash sha
Kyoten_2(config-isakmp)# idtype-pre userfqdn
Kyoten_2(config-isakmp)# keepalive icmp traffic-based
Kyoten_2(config-isakmp)# keepalive-icmp peer-address 192.168.127.251
Kyoten_2(config-isakmp)# keepalive-icmp source-interface lan 1
Kyoten_2(config-isakmp)# key ascii Secret-VPN
Kyoten_2(config-isakmp)# my-identity ID-Kyoten_2-Main
Kyoten_2(config-isakmp)# lifetime 86400
Kyoten_2(config-isakmp)# negotiation-mode aggressive
Kyoten_2(config-isakmp)# peer-identity address 200.200.200.200
Kyoten_2(config-isakmp)# release security-association
Kyoten_2(config-isakmp)# exit
!
!
! Backup 用の Phase1 ポリシーの各種設定を行います。
!
Kyoten_2(config)# crypto isakmp policy 2
Kyoten_2(config-isakmp)# authentication prekey
Kyoten_2(config-isakmp)# encryption aes 128
Kyoten_2(config-isakmp)# group 2
Kyoten_2(config-isakmp)# hash sha
Kyoten_2(config-isakmp)# idtype-pre userfqdn
Kyoten_2(config-isakmp)# keepalive icmp traffic-based
Kyoten_2(config-isakmp)# keepalive-icmp peer-address 192.168.127.252
Kyoten_2(config-isakmp)# keepalive-icmp source-interface lan 1
Kyoten_2(config-isakmp)# key ascii Secret-VPN
Kyoten_2(config-isakmp)# my-identity ID-Kyoten_2-Backup
Kyoten_2(config-isakmp)# lifetime 86400
Kyoten_2(config-isakmp)# negotiation-mode aggressive
Kyoten_2(config-isakmp)# peer-identity address 100.100.100.100
Kyoten_2(config-isakmp)# release security-association
Kyoten_2(config-isakmp)# exit
!
!
! KeepAlive(ICMP) に関する設定を行います。
!
Kyoten_2(config)# crypto security-association
Kyoten_2(config-crypto-sa)# alive count 1 1 fail 3
Kyoten_2(config-crypto-sa)# alive freq 60 degraded-freq 10
Kyoten_2(config-crypto-sa)# exit
!
!
! Phase2 ポリシーの設定を行います。
!
Kyoten_2(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac
!
!
! Main 用の VPN セレクタの設定を行います。
!
Kyoten_2(config)# ipsec access-list 10 ipsec ip 192.168.3.0 0.0.0.255 any
!
Kyoten_2(config)# crypto map Center-Main 1
Kyoten_2(config-crypto-map)# match address 10
Kyoten_2(config-crypto-map)# set peer address 200.200.200.200
Kyoten_2(config-crypto-map)# set security-association always-up
Kyoten_2(config-crypto-map)# set transform-set P2-POLICY
Kyoten_2(config-crypto-map)# set security-association lifetime seconds 28800
Kyoten_2(config-crypto-map)# exit
!
!
! IPsec インタフェース1 に Main 用の crypto map を関連付けます。
!
Kyoten_2(config)# interface ipsecif 1
Kyoten_2(config-if ipsecif 1)# crypto map Center-Main
Kyoten_2(config-if ipsecif 1)# exit
!
!
! Backup 用の VPN セレクタの設定を行います。
!
Kyoten_2(config)# ipsec access-list 20 ipsec ip 192.168.3.0 0.0.0.255 any
!
Kyoten_2(config)# crypto map Center_Backup 2
Kyoten_2(config-crypto-map)# match address 20
Kyoten_2(config-crypto-map)# set peer address 100.100.100.100
Kyoten_2(config-crypto-map)# set security-association always-up
Kyoten_2(config-crypto-map)# set transform-set P2-POLICY
Kyoten_2(config-crypto-map)# set security-association lifetime seconds 28800
Kyoten_2(config-crypto-map)# exit
!
!
! IPsec インタフェース2 に Backup 用の crypto map を関連付けます。
!
Kyoten_2(config)# interface ipsecif 2
Kyoten_2(config-if ipsecif 2)# crypto map Center_Backup
Kyoten_2(config-if ipsecif 2)# exit
!
!
! 特権ユーザモードに戻ります。
!
Kyoten_2(config)# end
Kyoten_2#
!
!
! 設定を保存します。
!
Kyoten_2# save SIDE-A.cfg
% saving working-config
% finished saving

Kyoten_2#
!
!
! 設定を有効にするために再起動します。
!
Kyoten_2# reset
Are you OK to cold start?(y/n) y

*1 :	"continuous"オプションは、V01.02(00)以降のファームウェアで対応しております【注意】データ通信カードの契約内容によっては、通信料のほかにプロバイダ接続料など別途料金が発生する場合があります

コマンド設定の例

（!の行はコメントです。実際に入力する必要はありません。）

この設定を利用したい方は

<pre>
!
hostname Center_Main
!
ip vrrp enable
!
interface lan 1
 linkdown-detect on
 ip address 192.168.1.251 255.255.255.0
 vrrp 1 address 192.168.1.254
 vrrp 1 priority 254
 vrrp 1 preempt
exit
!
line lan
 shutdown 2
 shutdown 3
 shutdown 4
 shutdown 5
 shutdown 6
 shutdown 7
 shutdown 8
 shutdown 9
 shutdown 10
exit
!
interface ewan 2
 ip rip receive version 2
 ip rip send version 2
 ip mtu 1500
 ip address 192.168.150.251 255.255.255.0
exit
!
line ewan
 speed-duplex 2 1000-full
 sw 2 mdi
exit
!
interface loopback 1
 ip address 192.168.127.251
exit
!
interface pppoe 1
 pppoe server A-Provider
 pppoe account user@xxxx.ne.jp secret
 ip address 200.200.200.200
 pppoe type host
exit
!
ip route 0.0.0.0 0.0.0.0 192.168.1.200
ip route 0.0.0.0 0.0.0.0 192.168.150.252 100
ip route 192.168.2.0 255.255.255.0 connected null 0 254
ip route 192.168.3.0 255.255.255.0 connected null 0 254
!
router rip
 network ewan 2
 redistribute local-prot1
 timers basic 15 30 30
exit
!
vpn enable ewan 1
vpnlog enable
!
crypto isakmp policy 1
 authentication prekey
 encryption aes 128
 group 2
 hash sha
 idtype-pre userfqdn
 keepalive icmp traffic-based
 keepalive-icmp peer-address 192.168.2.254
 keepalive-icmp source-interface loopback 1
 key ascii Secret-VPN
 lifetime 86400
 negotiation-mode aggressive
 peer-identity host ID-Kyoten_1-Main
 release security-association
 tunnel-route interface pppoe 1
exit
!
crypto isakmp policy 2
 authentication prekey
 encryption aes 128
 group 2
 hash sha
 idtype-pre userfqdn
 keepalive icmp traffic-based
 keepalive-icmp peer-address 192.168.3.254
 keepalive-icmp source-interface loopback 1
 key ascii Secret-VPN
 lifetime 86400
 negotiation-mode aggressive
 peer-identity host ID-Kyoten_2-Main
 release security-association
 tunnel-route interface pppoe 1
exit
!
crypto security-association
 alive count 1 1 fail 3
 alive freq 60 degraded-freq 10
exit
!
ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac
!
ipsec access-list 10 ipsec ip any 192.168.2.0 0.0.0.255
!
crypto map Kyoten_1-Main 1
 match address 10
 set peer host ID-Kyoten_1-Main
 set transform-set P2-POLICY
 set security-association lifetime seconds 28800
 sa-up route interface ipsecif 1 local-prot1
exit
!
interface ipsecif 1
 crypto map Kyoten_1-Main
exit
!
ipsec access-list 20 ipsec ip any 192.168.3.0 0.0.0.255
!
crypto map Kyoten_2-Main 2
 match address 20
 set peer host ID-Kyoten_2-Main
 set transform-set P2-POLICY
 set security-association lifetime seconds 28800
 sa-up route interface ipsecif 2 local-prot1
exit
interface ipsecif 2
 crypto map Kyoten_2-Main
exit
!
end
</pre>

センター側 F2000（Main）の設定

!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します（実際は何も表示されません）。

Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! ホスト名を " Center_Main " とします。
!
Router(config)# hostname Center_Main
Center_Main(config)#
!
!
! VRRP 機能を有効にします。
!
Center_Main(config)# ip vrrp enable
!
!
! LAN インタフェースの各種設定を行います。
!
Center_Main(config)# interface lan 1
Center_Main(config-if lan 1)# linkdown-detect on
Center_Main(config-if lan 1)# ip address 192.168.1.251 255.255.255.0
Center_Main(config-if lan 1)# vrrp 1 address 192.168.1.254
Center_Main(config-if lan 1)# vrrp 1 priority 254
Center_Main(config-if lan 1)# vrrp 1 preempt
Center_Main(config-if lan 1)# exit
!
!
! 使用しない物理 LAN ポートをシャットダウンします。
! (今回は、物理 LAN ポート1番のみを使用します。)
!
Center_Main(config)# line lan
Center_Main(config-line lan)# shutdown 2
Center_Main(config-line lan)# shutdown 3
Center_Main(config-line lan)# shutdown 4
Center_Main(config-line lan)# shutdown 5
Center_Main(config-line lan)# shutdown 6
Center_Main(config-line lan)# shutdown 7
Center_Main(config-line lan)# shutdown 8
Center_Main(config-line lan)# shutdown 9
Center_Main(config-line lan)# shutdown 10
Center_Main(config-line lan)# exit
!
!
! EWAN2 インタフェースの各種設定を行います。
!
Center_Main(config)# interface ewan 2
Center_Main(config-if ewan 2)# ip rip receive version 2
Center_Main(config-if ewan 2)# ip rip send version 2
Center_Main(config-if ewan 2)# ip mtu 1500
Center_Main(config-if ewan 2)# ip address 192.168.150.251 255.255.255.0
Center_Main(config-if ewan 2)# exit
!
!
! 物理 EWAN ポートの各種設定を行います。
!
Center_Main(config)# line ewan
Center_Main(config-line ewan)# speed-duplex 2 1000-full
Center_Main(config-line ewan)# sw 2 mdi
Center_Main(config-line ewan)# exit
!
!
! LOOPBACK インタフェースに IP アドレスを設定します。
!
Center_Main(config)# interface loopback 1
Center_Main(config-if loopback 1)# ip address 192.168.127.251
Center_Main(config-if loopback 1)# exit
!
!
! PPPoE1 インタフェースの各種設定を行います。
!
Center_Main(config)# interface pppoe 1
Center_Main(config-if pppoe 1)# pppoe server A-Provider
Center_Main(config-if pppoe 1)# pppoe account user@xxxx.ne.jp secret
Center_Main(config-if pppoe 1)# ip address 200.200.200.200
Center_Main(config-if pppoe 1)# pppoe type host
Center_Main(config-if pppoe 1)# exit
!
!
! デフォルトルートをスタティックで設定します。
!
Center_Main(config)# ip route 0.0.0.0 0.0.0.0 192.168.1.200
Center_Main(config)# ip route 0.0.0.0 0.0.0.0 192.168.150.252 200
!
!
! 廃棄用の経路をスタティックで設定します。
!
Center_Main(config)# ip route 192.168.2.0 255.255.255.0 connected null 0 254
Center_Main(config)# ip route 192.168.3.0 255.255.255.0 connected null 0 254
!
!
! RIPの各種設定を行います。
!
Center_Main(config)# router rip
Center_Main(config-rip)# network ewan 2
Center_Main(config-rip)# redistribute local-prot1
Center_Main(config-rip)# timers basic 15 30 30
Center_Main(config-rip)# exit
!
!
! VPN 機能を物理 EWAN1 ポートのみで有効にします。
!
Center_Main(config)# vpn enable ewan 1
!
!
! VPN 通信動作中の詳細なログを残す設定にします。
!
Center_Main(config)# vpnlog enable
!
!
! 拠点1 用の Phase1 ポリシーの各種設定を行います。
!
Center_Main(config)# crypto isakmp policy 1
Center_Main(config-isakmp)# authentication prekey
Center_Main(config-isakmp)# encryption aes 128
Center_Main(config-isakmp)# group 2
Center_Main(config-isakmp)# hash sha
Center_Main(config-isakmp)# idtype-pre userfqdn
Center_Main(config-isakmp)# keepalive icmp traffic-based
Center_Main(config-isakmp)# keepalive-icmp peer-address 192.168.2.254
Center_Main(config-isakmp)# keepalive-icmp source-interface loopback 1
Center_Main(config-isakmp)# key ascii Secret-VPN
Center_Main(config-isakmp)# lifetime 86400
Center_Main(config-isakmp)# negotiation-mode aggressive
Center_Main(config-isakmp)# peer-identity host ID-Kyoten_1-Main
Center_Main(config-isakmp)# release security-association
Center_Main(config-isakmp)# tunnel-route interface pppoe 1
Center_Main(config-isakmp)# exit
!
!
! 拠点2 用の Phase1 ポリシーの各種設定を行います。
!
Center_Main(config)# crypto isakmp policy 2
Center_Main(config-isakmp)# authentication prekey
Center_Main(config-isakmp)# encryption aes 128
Center_Main(config-isakmp)# group 2
Center_Main(config-isakmp)# hash sha
Center_Main(config-isakmp)# idtype-pre userfqdn
Center_Main(config-isakmp)# keepalive icmp traffic-based
Center_Main(config-isakmp)# keepalive-icmp peer-address 192.168.3.254
Center_Main(config-isakmp)# keepalive-icmp source-interface loopback 1
Center_Main(config-isakmp)# key ascii Secret-VPN
Center_Main(config-isakmp)# lifetime 86400
Center_Main(config-isakmp)# negotiation-mode aggressive
Center_Main(config-isakmp)# peer-identity host ID-Kyoten_2-Main
Center_Main(config-isakmp)# release security-association
Center_Main(config-isakmp)# tunnel-route interface pppoe 1
Center_Main(config-isakmp)# exit
!
!
! KeepAlive(ICMP) に関する設定を行います。
!
Center_Main(config)# crypto security-association
Center_Main(config-crypto-sa)# alive count 1 1 fail 3
Center_Main(config-crypto-sa)# alive freq 60 degraded-freq 10
Center_Main(config-crypto-sa)# exit
!
!
! Phase2 ポリシーの設定を行います。
!
Center_Main(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac
!
!
! 拠点1 用の VPN セレクタの設定を行います。
!
Center_Main(config)# ipsec access-list 10 ipsec ip any 192.168.2.0 0.0.0.255
!
Center_Main(config)# crypto map Kyoten_1-Main 1
Center_Main(config-crypto-map)# match address 10
Center_Main(config-crypto-map)# set peer host ID-Kyoten_1-Main
Center_Main(config-crypto-map)# set transform-set P2-POLICY
Center_Main(config-crypto-map)# set security-association lifetime seconds 28800
Center_Main(config-crypto-map)# sa-up route interface ipsecif 1 local-prot1
Center_Main(config-crypto-map)# exit
!
!
! IPsec インタフェース1 に拠点1 用の crypto map を関連付けます。
!
Center_Main(config)# interface ipsecif 1
Center_Main(config-if ipsecif 1)# crypto map Kyoten_1-Main
Center_Main(config-if ipsecif 1)# exit
!
!
! 拠点2 用の VPN セレクタの設定を行います。
!
Center_Main(config)# ipsec access-list 20 ipsec ip any 192.168.3.0 0.0.0.255
!
Center_Main(config)# crypto map Kyoten_2-Main 2
Center_Main(config-crypto-map)# match address 20
Center_Main(config-crypto-map)# set peer host ID-Kyoten_2-Main
Center_Main(config-crypto-map)# set transform-set P2-POLICY
Center_Main(config-crypto-map)# set security-association lifetime seconds 28800
Center_Main(config-crypto-map)# sa-up route interface ipsecif 2 local-prot1
Center_Main(config-crypto-map)# exit
!
!
! IPsec インタフェース2 に拠点2 用の crypto map を関連付けます。
!
Center_Main(config)# interface ipsecif 2
Center_Main(config-if ipsecif 2)# crypto map Kyoten_2-Main
Center_Main(config-if ipsecif 2)# exit
!
!
! 特権ユーザモードに戻ります。
!
Center_Main(config)# end
Center_Main#
!
!
! 設定を保存します。
!
Center_Main# save SIDE-A.cfg
% saving working-config
% finished saving

Center_Main#
!
!
! 設定を有効にするために再起動します。
!
Center_Main# reset
Are you OK to cold start?(y/n) y

コマンド設定の例

（!の行はコメントです。実際に入力する必要はありません。）

この設定を利用したい方は

<pre>
!
hostname Center_Backup
!
ip vrrp enable
!
interface lan 1
 linkdown-detect on
 ip address 192.168.1.252 255.255.255.0
 vrrp 1 address 192.168.1.254
 vrrp 1 priority 200
 vrrp 1 preempt
exit
!
line lan
 shutdown 2
 shutdown 3
 shutdown 4
 shutdown 5
 shutdown 6
 shutdown 7
 shutdown 8
 shutdown 9
 shutdown 10
exit
!
interface ewan 2
 ip rip receive version 2
 ip rip send version 2
 ip mtu 1500
 ip address 192.168.150.252 255.255.255.0
exit
!
line ewan
 speed-duplex 2 1000-full
 sw 2 mdi-x
exit
!
interface loopback 1
 ip address 192.168.127.252
exit
!
interface pppoe 1
 pppoe server B-Provider
 pppoe account user2@xxxx.ne.jp secret2
 ip address 100.100.100.100
 pppoe type host
exit
!
ip route 0.0.0.0 0.0.0.0 192.168.1.200
ip route 0.0.0.0 0.0.0.0 192.168.150.251 200
ip route 192.168.2.0 255.255.255.0 connected null 0 254
ip route 192.168.3.0 255.255.255.0 connected null 0 254
!
router rip
 network ewan 2
 redistribute local-prot1 metric 5
 timers basic 15 30 30
exit
!
vpn enable ewan 1
vpnlog enable
!
crypto isakmp policy 1
 authentication prekey
 encryption aes 128
 group 2
 hash sha
 idtype-pre userfqdn
 keepalive icmp traffic-based
 keepalive-icmp peer-address 192.168.2.254
 keepalive-icmp source-interface loopback 1
 key ascii Secret-VPN
 lifetime 86400
 negotiation-mode aggressive
 peer-identity host ID-Kyoten_1-Backup
 release security-association
 tunnel-route interface pppoe 1
exit
!
crypto isakmp policy 2
 authentication prekey
 encryption aes 128
 group 2
 hash sha
 idtype-pre userfqdn
 keepalive icmp traffic-based
 keepalive-icmp peer-address 192.168.3.254
 keepalive-icmp source-interface loopback 1
 key ascii Secret-VPN
 lifetime 86400
 negotiation-mode aggressive
 peer-identity host ID-Kyoten_2-Backup
 release security-association
 tunnel-route interface pppoe 1
exit
!
crypto security-association
 alive count 1 1 fail 3
 alive freq 60 degraded-freq 10
exit
!
ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac
!
ipsec access-list 10 ipsec ip any 192.168.2.0 0.0.0.255
!
crypto map Kyoten_1-Backup 1
 match address 20
 set peer host ID-Kyoten_1-Backup
 set transform-set P2-POLICY
 set security-association lifetime seconds 28800
 sa-up route interface ipsecif 1 local-prot1 200
exit
!
interface ipsecif 1
 crypto map Kyoten_1-Backup
exit
!
ipsec access-list 20 ipsec ip any 192.168.3.0 0.0.0.255
!
crypto map Kyoten_2-Backup 2
 match address 10
 set peer host ID-Kyoten_2-Backup
 set transform-set P2-POLICY
 set security-association lifetime seconds 28800
 sa-up route interface ipsecif 2 local-prot1 200
exit
!
interface ipsecif 2
 crypto map Kyoten_2-Backup
exit
!
end
</pre>

センター側 F2000（Backup）の設定

!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します（実際は何も表示されません）。

Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! ホスト名を " Center_Backup " とします。
!
Router(config)# hostname Center_Backup
Center_Backup(config)#
!
!
! VRRP 機能を有効にします。
!
Center_Backup(config)# ip vrrp enable
!
!
! LAN インタフェースの各種設定を行います。
!
Center_Backup(config)# interface lan 1
Center_Backup(config-if lan 1)# linkdown-detect on
Center_Backup(config-if lan 1)# ip address 192.168.1.252 255.255.255.0
Center_Backup(config-if lan 1)# vrrp 1 address 192.168.1.254
Center_Backup(config-if lan 1)# vrrp 1 priority 200
Center_Backup(config-if lan 1)# vrrp 1 preempt
Center_Backup(config-if lan 1)# exit
!
!
! 使用しない物理 LAN ポートをシャットダウンします。
! (今回は、物理 LAN ポート1番のみを使用します。)
!
Center_Backup(config)# line lan
Center_Backup(config-line lan)# shutdown 2
Center_Backup(config-line lan)# shutdown 3
Center_Backup(config-line lan)# shutdown 4
Center_Backup(config-line lan)# shutdown 5
Center_Backup(config-line lan)# shutdown 6
Center_Backup(config-line lan)# shutdown 7
Center_Backup(config-line lan)# shutdown 8
Center_Backup(config-line lan)# shutdown 9
Center_Backup(config-line lan)# shutdown 10
Center_Backup(config-line lan)# exit
!
!
! EWAN2 インタフェースの各種設定を行います。
!
Center_Backup(config)# interface ewan 2
Center_Backup(config-if ewan 2)# ip rip receive version 2
Center_Backup(config-if ewan 2)# ip rip send version 2
Center_Backup(config-if ewan 2)# ip mtu 1500
Center_Backup(config-if ewan 2)# ip address 192.168.150.252 255.255.255.0
Center_Backup(config-if ewan 2)# exit
!
!
! 物理 EWAN ポートの各種設定を行います。
!
Center_Backup(config)# line ewan
Center_Backup(config-line ewan)# speed-duplex 2 1000-full
Center_Backup(config-line ewan)# sw 2 mdi-x
Center_Backup(config-line ewan)# exit
!
!
! LOOPBACK インタフェースに IP アドレスを設定します。
!
Center_Backup(config)# interface loopback 1
Center_Backup(config-if loopback 1)# ip address 192.168.127.252
Center_Backup(config-if loopback 1)# exit
!
!
! PPPoE1 インタフェースの各種設定を行います。
!
Center_Backup(config)# interface pppoe 1
Center_Backup(config-if pppoe 1)# pppoe server B-Provider
Center_Backup(config-if pppoe 1)# pppoe account user2@xxxx.ne.jp secret2
Center_Backup(config-if pppoe 1)# ip address 100.100.100.100
Center_Backup(config-if pppoe 1)# pppoe type host
Center_Backup(config-if pppoe 1)# exit
!
!
! デフォルトルートをスタティックで設定します。
!
Center_Backup(config)# ip route 0.0.0.0 0.0.0.0 192.168.1.200
Center_Backup(config)# ip route 0.0.0.0 0.0.0.0 192.168.150.251 200
!
!
! 廃棄用の経路をスタティックで設定します。
!
Center_Backup(config)# ip route 192.168.2.0 255.255.255.0 connected null 0 254
Center_Backup(config)# ip route 192.168.3.0 255.255.255.0 connected null 0 254
!
!
! RIPの各種設定を行います。
!
Center_Backup(config)# router rip
Center_Backup(config-rip)# network ewan 2
Center_Backup(config-rip)# redistribute local-prot1 metric 5
Center_Backup(config-rip)# timers basic 15 30 30
Center_Backup(config-rip)# exit
!
!
! VPN 機能を物理 EWAN1 ポートのみで有効にします。
!
Center_Backup(config)# vpn enable ewan 1
!
!
! VPN 通信動作中の詳細なログを残す設定にします。
!
Center_Backup(config)# vpnlog enable
!
!
! 拠点1 用の Phase1 ポリシーの各種設定を行います。
!
Center_Backup(config)# crypto isakmp policy 1
Center_Backup(config-isakmp)# authentication prekey
Center_Backup(config-isakmp)# encryption aes 128
Center_Backup(config-isakmp)# group 2
Center_Backup(config-isakmp)# hash sha
Center_Backup(config-isakmp)# idtype-pre userfqdn
Center_Backup(config-isakmp)# keepalive icmp traffic-based
Center_Backup(config-isakmp)# keepalive-icmp peer-address 192.168.2.254
Center_Backup(config-isakmp)# keepalive-icmp source-interface loopback 1
Center_Backup(config-isakmp)# key ascii Secret-VPN
Center_Backup(config-isakmp)# lifetime 86400
Center_Backup(config-isakmp)# negotiation-mode aggressive
Center_Backup(config-isakmp)# peer-identity host ID-Kyoten_1-Backup
Center_Backup(config-isakmp)# release security-association
Center_Backup(config-isakmp)# tunnel-route interface pppoe 1
Center_Backup(config-isakmp)# exit
!
!
! 拠点2 用の Phase1 ポリシーの各種設定を行います。
!
Center_Backup(config)# crypto isakmp policy 2
Center_Backup(config-isakmp)# authentication prekey
Center_Backup(config-isakmp)# encryption aes 128
Center_Backup(config-isakmp)# group 2
Center_Backup(config-isakmp)# hash sha
Center_Backup(config-isakmp)# idtype-pre userfqdn
Center_Backup(config-isakmp)# keepalive icmp traffic-based
Center_Backup(config-isakmp)# keepalive-icmp peer-address 192.168.3.254
Center_Backup(config-isakmp)# keepalive-icmp source-interface loopback 1
Center_Backup(config-isakmp)# key ascii Secret-VPN
Center_Backup(config-isakmp)# lifetime 86400
Center_Backup(config-isakmp)# negotiation-mode aggressive
Center_Backup(config-isakmp)# peer-identity host ID-Kyoten_2-Backup
Center_Backup(config-isakmp)# release security-association
Center_Backup(config-isakmp)# tunnel-route interface pppoe 1
Center_Backup(config-isakmp)# exit
!
!
! KeepAlive(ICMP) に関する設定を行います。
!
Center_Backup(config)# crypto security-association
Center_Backup(config-crypto-sa)# alive count 1 1 fail 3
Center_Backup(config-crypto-sa)# alive freq 60 degraded-freq 10
Center_Backup(config-crypto-sa)# exit
!
!
! Phase2 ポリシーの設定を行います。
!
Center_Backup(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac
!
!
! 拠点1 用の VPN セレクタの設定を行います。
!
Center_Backup(config)# ipsec access-list 10 ipsec ip any 192.168.2.0 0.0.0.255
!
Center_Backup(config)# crypto map Kyoten_1-Backup 1
Center_Backup(config-crypto-map)# match address 10
Center_Backup(config-crypto-map)# set peer host ID-Kyoten_1-Backup
Center_Backup(config-crypto-map)# set transform-set P2-POLICY
Center_Backup(config-crypto-map)# set security-association lifetime seconds 28800
Center_Backup(config-crypto-map)# sa-up route interface ipsecif 1 local-prot1 200
Center_Backup(config-crypto-map)# exit
!
!
! IPsec インタフェース1 に拠点1 用の crypto map を関連付けます。
!
Center_Backup(config)# interface ipsecif 1
Center_Backup(config-if ipsecif 1)# crypto map Kyoten_1-Backup
Center_Backup(config-if ipsecif 1)# exit
!
!
! 拠点2 用の VPN セレクタの設定を行います。
!
Center_Backup(config)# ipsec access-list 20 ipsec ip any 192.168.3.0 0.0.0.255
!
Center_Backup(config)# crypto map Kyoten_2-Backup 2
Center_Backup(config-crypto-map)# match address 20
Center_Backup(config-crypto-map)# set peer host ID-Kyoten_2-Backup
Center_Backup(config-crypto-map)# set transform-set P2-POLICY
Center_Backup(config-crypto-map)# set security-association lifetime seconds 28800
Center_Backup(config-crypto-map)# sa-up route interface ipsecif 2 local-prot1 200
Center_Backup(config-crypto-map)# exit
!
!
! IPsec インタフェース2 に拠点2 用の crypto map を関連付けます。
!
Center_Backup(config)# interface ipsecif 2
Center_Backup(config-if ipsecif 2)# crypto map Kyoten_2-Backup
Center_Backup(config-if ipsecif 2)# exit
!
!
! 特権ユーザモードに戻ります。
!
Center_Backup(config)# end
Center_Backup#
!
!
! 設定を保存します。
!
Center_Backup# save SIDE-A.cfg
% saving working-config
% finished saving

Center_Backup#
!
!
! 設定を有効にするために再起動します。
!
Center_Backup# reset
Are you OK to cold start?(y/n) y

ページトップへ

サイトマップ古河電工HOME l 古河電工サーバのご利用にあたっての注意
