設定例

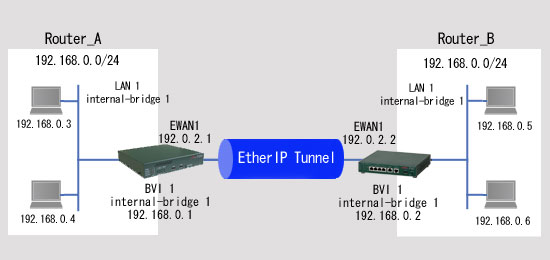

BVIインタフェース設定例（自局アクセス）

概要

本装置でL2中継を行う場合に、BVIインタフェースの設定することで、該当インターナルブリッジにおいてIPホストとして動作することができます。
IPホストとして動作することで、IPでの自局アクセスが可能となります。

補足・注意点

コマンド設定の例

（!の行はコメントです。実際に入力する必要はありません。）

この設定を利用したい方は

Router_A

!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password:

Router#
!
!
! 既存(工場出荷)の設定を初期化します。
!
Router#clear working.cfg
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#!
Router(config)#!
Router(config)#hostname Router_A
!
!
!　EWAN 1 インタフェースの設定を行います。
!
Router_A(config)#interface ewan 1
Router_A(config-if ewan 1)# ip mtu 1500
Router_A(config-if ewan 1)# ip address 192.0.2.1 255.255.255.0
Router_A(config-if ewan 1)#exit
!
!
!　LAN 1 インタフェースの設定を行います。
!
Router_A(config)#interface lan 1
Router_A(config-if lan 1)# internal-bridge 1 transparent
Router_A(config-if lan 1)#exit
!
!
!　BVI 1 インタフェースの設定を行います。
!
Router_A(config)#interface bvi 1
Router_A(config-if bvi 1)# vlan-id 0 *1
Router_A(config-if bvi 1)# ip mtu 1500
Router_A(config-if bvi 1)# ip address 192.168.0.1 255.255.255.0
Router_A(config-if bvi 1)# internal-bridge 1
Router_A(config-if bvi 1)#exit
!
!
!　tunnel 1 インタフェースの設定を行います。
!
Router_A(config)#interface tunnel 1
Router_A(config-if tunnel 1)# tunnel mode ether-ip
Router_A(config-if tunnel 1)# tunnel source 192.0.2.1
Router_A(config-if tunnel 1)# tunnel destination 192.0.2.2
Router_A(config-if tunnel 1)# internal-bridge 1 transparent
Router_A(config-if tunnel 1)# vlan-id 0 *2
Router_A(config-if tunnel 1)# pw-type etherport
Router_A(config-if tunnel 1)#exit
!
!
!　MACアドレス学習を行い、学習した情報にしたがって中継するようにします。
!
Router_A(config)#internal-bridge 1 address-learning
!
! 特権ユーザモードに戻ります。
!
Router_A(config)# end
!
!
! 設定を保存します。
!
Router_A# save SIDE-A.cfg
% saving working-config
% finished saving

Router_A#
!
!
! 設定を有効にするために再起動します。
!
Router_A# reset
Are you OK to cold start?(y/n) y

*1 :	指定しているBVIインタフェースで取り扱うVLAN-ID値を指定する必要があります。
*2 :	internal-bridge address-learning を設定した場合は、属するtunnelインタフェースで取り扱うVLAN-IDを指定する必要があります。

コマンド設定の例

（!の行はコメントです。実際に入力する必要はありません。）

この設定を利用したい方は

Router_B

!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password:

Router#
!
!
! 既存(工場出荷)の設定を初期化します。
!
Router#clear working.cfg
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#!
Router(config)#hostname Router_B
!
!
!　EWAN 1 インタフェースの設定を行います。
!
Router_B(config)#interface ewan 1
Router_B(config-if ewan 1)# ip mtu 1500
Router_B(config-if ewan 1)# ip address 192.0.2.2 255.255.255.0
Router_B(config-if ewan 1)#exit
!
!
!　LAN 1 インタフェースの設定を行います。
!
Router_B(config)#interface lan 1
Router_B(config-if lan 1)# internal-bridge 1 transparent
Router_B(config-if lan 1)#exit
!
!
!　BVI 1 インタフェースの設定を行います。
!
Router_B(config)#interface bvi 1
Router_B(config-if bvi 1)# vlan-id 0 *1
Router_B(config-if bvi 1)# ip mtu 1500
Router_B(config-if bvi 1)# ip address 192.168.0.2 255.255.255.0
Router_B(config-if bvi 1)# internal-bridge 1
Router_B(config-if bvi 1)#exit
!
!
!　tunnel 1 インタフェースの設定を行います。
!
Router_B(config)#interface tunnel 1
Router_B(config-if tunnel 1)# tunnel mode ether-ip
Router_B(config-if tunnel 1)# tunnel source 192.0.2.2
Router_B(config-if tunnel 1)# tunnel destination 192.0.2.1
Router_B(config-if tunnel 1)# internal-bridge 1 transparent
Router_B(config-if tunnel 1)# pw-type etherport
Router_B(config-if tunnel 1)# vlan-id 0 *2
Router_B(config-if tunnel 1)#exit
!
!
!　MACアドレス学習を行い、学習した情報にしたがって中継するようにします。
!
Router_B(config)#internal-bridge 1 address-learning
!
!
! 特権ユーザモードに戻ります。
!
Router_B(config)# end
!
!
! 設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving

Router_B#
!
!
! 設定を有効にするために再起動します。
!
Router_B# reset
Are you OK to cold start?(y/n) y

*1 :	指定しているBVIインタフェースで取り扱うVLAN-ID値を指定する必要があります。
*2 :	internal-bridge address-learning を設定した場合は、属するtunnelインタフェースで取り扱うVLAN-IDを指定する必要があります。

設定状態の確認１

Router_AのBVIインタフェースの情報を表示します。

確認内容	画面表示例
BVIインタフェースの情報を表示	Router_A>show ip interface bvi 1 BVI1 is up IPv4 is enabled
IPアドレスが正しく表示されている事を確認	IP address is 192.168.0.1, subnet mask is 255.255.255.0 Broadcast address is 192.168.0.255 MTU is 1500 bytes Proxy ARP is disabled ICMP redirects are always sent ICMP unreachables are always sent ICMP mask-replies are always sent Directed broadcast forwarding is disabled IEEE802.1p priority value of ARP is 0

Router_Aのルーティング情報を確認します。

確認内容	画面表示例
ルーティング情報を表示	Router_A>show ip route Max entry: 10000 (Commonness in IPv4 and IPv6) Active entry:3 (IPv4), 2 (IPv6) Peak:3 Codes: K - kernel route, C - connected, S - static, R - RIP, O - OSPF B - BGP, I - IKE, U - SA-UP, D - REDUNDANCY, E - EventAction A - AutoConfig, > - selected route, * - FIB route, p - stale info. C> * 127.0.0.0/8 is directly connected, LOOP0 C> * 192.0.2.0/24 is directly connected, EWAN1
経路が有効になっている事を確認	C> * 192.168.0.0/24 is directly connected, BVI1

確認内容

画面表示例

ルーティング情報を表示

Router_A>show ip route
Max entry: 10000 (Commonness in IPv4 and IPv6)
Active entry:3 (IPv4), 2 (IPv6) Peak:3

Codes: K - kernel route, C - connected, S - static, R - RIP, O - OSPF
B - BGP, I - IKE, U - SA-UP, D - REDUNDANCY, E - EventAction
A - AutoConfig, > - selected route, * - FIB route, p - stale info.

C> * 127.0.0.0/8 is directly connected, LOOP0
C> * 192.0.2.0/24 is directly connected, EWAN1

経路が有効になっている事を確認

C> * 192.168.0.0/24 is directly connected, BVI1

設定状態の確認２

Router_BのBVIインタフェースの情報を表示します。

確認内容	画面表示例
BVIインタフェースの情報を表示	Router_B>show ip interface bvi 1 BVI1 is up IPv4 is enabled
IPアドレスが正しく表示されている事を確認	IP address is 192.168.0.2, subnet mask is 255.255.255.0 Broadcast address is 192.168.0.255 MTU is 1500 bytes Proxy ARP is disabled ICMP redirects are always sent ICMP unreachables are always sent ICMP mask-replies are always sent Directed broadcast forwarding is disabled IEEE802.1p priority value of ARP is 0

Router_Bのルーティング情報を確認します。

確認内容	画面表示例
ルーティング情報を表示	Router_B>show ip route Max entry: 10000 (Commonness in IPv4 and IPv6) Active entry:3 (IPv4), 2 (IPv6) Peak:3 Codes: K - kernel route, C - connected, S - static, R - RIP, O - OSPF B - BGP, I - IKE, U - SA-UP, D - REDUNDANCY, E - EventAction A - AutoConfig, > - selected route, * - FIB route, p - stale info. C> * 127.0.0.0/8 is directly connected, LOOP0 C> * 192.0.2.0/24 is directly connected, EWAN1
経路が有効になっている事を確認	C> * 192.168.0.0/24 is directly connected, BVI1

確認内容

画面表示例

ルーティング情報を表示

Router_B>show ip route
Max entry: 10000 (Commonness in IPv4 and IPv6)
Active entry:3 (IPv4), 2 (IPv6) Peak:3

Codes: K - kernel route, C - connected, S - static, R - RIP, O - OSPF
B - BGP, I - IKE, U - SA-UP, D - REDUNDANCY, E - EventAction
A - AutoConfig, > - selected route, * - FIB route, p - stale info.

C> * 127.0.0.0/8 is directly connected, LOOP0
C> * 192.0.2.0/24 is directly connected, EWAN1

経路が有効になっている事を確認

C> * 192.168.0.0/24 is directly connected, BVI1

設定状態の確認３

端末からRouter_AへTELNETアクセスできる事を確認します。
※例としてコマンドプロンプトよりTELNETアクセスを行います。

確認内容	画面表示例
Router_AのBVIインタフェースへTELNETアクセスを実施	C:\>telnet 192.168.0.1 Enter password:
BVIインタフェースの情報より、Router_Aにアクセスしている事を確認	Router_A>show ip interface bvi 1 BVI1 is up IPv4 is enabled IP address is 192.168.0.1, subnet mask is 255.255.255.0 Broadcast address is 192.168.0.255 MTU is 1500 bytes Proxy ARP is disabled ICMP redirects are always sent ICMP unreachables are always sent ICMP mask-replies are always sent Directed broadcast forwarding is disabled IEEE802.1p priority value of ARP is

端末からRouter_BへTELNETアクセスできる事を確認します。
※例としてコマンドプロンプトよりTELNETアクセスを行います。

確認内容	画面表示例
Router_BのBVIインタフェースへTELNETアクセスを実施	C:\>telnet 192.168.0.2 Enter password:
BVIインタフェースの情報より、Router_Bにアクセスしている事を確認	Router_B>show ip interface bvi 1 BVI1 is up IPv4 is enabled IP address is 192.168.0.2, subnet mask is 255.255.255.0 Broadcast address is 192.168.0.255 MTU is 1500 bytes Proxy ARP is disabled ICMP redirects are always sent ICMP unreachables are always sent ICMP mask-replies are always sent Directed broadcast forwarding is disabled IEEE802.1p priority value of ARP is
