設定例
マルチポイントSAによる拠点間通信を利用する設定例（センタ1台構成）
概要
NGN（IPv6）網内で、マルチポイントSAを利用した拠点間通信を行う設定例です。
マルチポイントSAの詳細につきましては、こちらをご参照ください。
※マルチポイントSAサーバ機能（センタ側機能）はF200/F2200で利用可能です。
  マルチポイントSAクライアント機能（拠点側機能）は、F60/F200/F2200で利用可能です。
補足・注意点
障害修正によりファームウェア版数の組合せに制限が有りますので、修正前の版数と修正後の版数を混在させて使用しないようご注意をお願い致します。
修正前の版数では、MPSAクライアントは、サーバから通知されたPRF(Pseudo-random Function)ではなく、ESP認証アルゴリズムをPRFとして使用していました。

       修正前の版数    修正後の版数
F60   V01.10(00)以前  V01.10(00)以降
F200  V01.16(00)以前  V01.16(00)以降
F2200 V01.02(00)以前  V01.02(00)以降

本設定例を利用するには、フレッツ・v6オプションでネームの登録が必要です。
また、NTT東日本⇔NTT西日本 のように東西エリア間を超えるネーム利用の通信を行うことはできません。

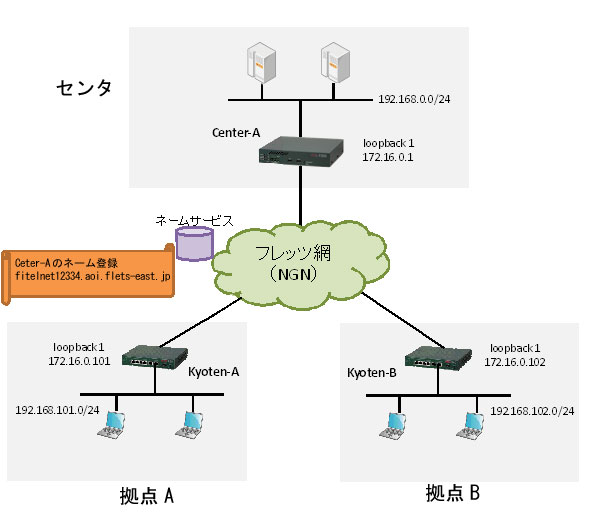

構成図
コマンド設定の例
（!の行はコメントです。実際に入力する必要はありません。）
この設定を利用したい方は

センター

!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password:

Router#
!
!
! 既存(工場出荷)の設定を初期化します。
!
Router#clear working.cfg
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
!
!
! 自装置の表示ホスト名を設定します。
!
Router(config)#hostname CENTER-A_F200
!
! IPv6通信時のネクストホップはewan 1インタフェースとします。（IPoEの場合）
!
CENTER-A_F200(config)#ipv6 route ::/0 ewan 1
!　　　　経路のネクストホップをインタフェース名指定する場合、当該インタフェースのIPv6グローバルアドレスが
!　　　　自動設定される場合のみ有効です。
!
!
! EWAN1インタフェースの設定を行います。
! （WAN回線はIPoE接続で、RAによるIPv6グローバルアドレス自動割り当ての場合）
!
CENTER-A_F200(config)#interface ewan 1
CENTER-A_F200(config-if ewan 1)# ipv6 enable
CENTER-A_F200(config-if ewan 1)# ipv6 address autoconfig
!　　　　                  RA（Router Advertisement）で受信したプレフィックスを使用してIPv6アドレスを自動設定します。
CENTER-A_F200(config-if ewan 1)# ipv6 nd receive-ra
!　　                  　　RA（Router Advertisement）の受信を有効化します。
CENTER-A_F200(config-if ewan 1)# ipv6 mtu 1500
CENTER-A_F200(config-if ewan 1)#exit
!
! LAN1インタフェースの設定を行います。
!
CENTER-A_F200(config)#interface lan 1
CENTER-A_F200(config-if lan 1)# ip address 192.168.0.1 255.255.255.0
CENTER-A_F200(config-if lan 1)#exit
!
!
! Loopback1インタフェースの設定を行います。
! （センタF200と各拠点装置は、このアドレスでBGPセッションを確立します）
!
CENTER-A_F200(config)#interface loopback 1
CENTER-A_F200(config-if loopback 1)# ip address 172.16.0.1
CENTER-A_F200(config-if loopback 1)#exit
!
!
! VPN機能を有効にします。
!
CENTER-A_F200(config)#vpn enable
!
!
! VPN通信動作中の詳細なログ記録を有効にします。
!
CENTER-A_F200(config)#vpnlog enable!
!
! IKEv2のIKE SAポリシーを各拠点ごとに設定します。
!
CENTER-A_F200(config)#crypto ikev2 policy 1
!　　　　            拠点A用のIKEv2ポリシー
CENTER-A_F200(config-ikev2)# authentication pre-share
CENTER-A_F200(config-ikev2)# encryption aes
CENTER-A_F200(config-ikev2)# encryption-keysize aes 256 256 256
CENTER-A_F200(config-ikev2)# group 2
CENTER-A_F200(config-ikev2)# hash sha
CENTER-A_F200(config-ikev2)# key ascii SecretKey
CENTER-A_F200(config-ikev2)# lifetime 86400
CENTER-A_F200(config-ikev2)# match identity user kyoten-a@example.jp
CENTER-A_F200(config-ikev2)# self-identity fqdn IPsecGW1.example.jp
CENTER-A_F200(config-ikev2)# group-security server 1
!　　　　          拠点Aに対してマルチポイントSAサーバとして動作します。
!　　　　          マルチポイントSAサーバの設定は、下方の crypto ipsec group-security policy 1 を参照します。
CENTER-A_F200(config-ikev2)#exit

CENTER-A_F200(config)#crypto ikev2 policy 2
!　　　　            拠点B用のIKEv2ポリシー
CENTER-A_F200(config-ikev2)# authentication pre-share
CENTER-A_F200(config-ikev2)# encryption aes
CENTER-A_F200(config-ikev2)# encryption-keysize aes 256 256 256
CENTER-A_F200(config-ikev2)# group 2
CENTER-A_F200(config-ikev2)# hash sha
CENTER-A_F200(config-ikev2)# key ascii SecretKey
CENTER-A_F200(config-ikev2)# lifetime 86400
CENTER-A_F200(config-ikev2)# match identity user kyoten-b@example.jp
CENTER-A_F200(config-ikev2)# self-identity fqdn IPsecGW1.example.jp
CENTER-A_F200(config-ikev2)# group-security server 1
!　　　　          拠点Bに対してマルチポイントSAサーバとして動作します。
CENTER-A_F200(config-ikev2)#exit
!
! センタ−各拠点間のCHILD SA(IKEv2)のトランスフォームセットを設定します。
!
CENTER-A_F200(config)#ipsec transform-set CENTER-TRANS ikev2 esp-aes esp-sha-hmac
CENTER-A_F200(config)#ipsec transform-keysize AES256 esp-aes-cbc 256 256 256
!
!
! VPNセレクタ（ipsec access-list）の設定を行います。
!
CENTER-A_F200(config)#ipsec access-list 1 ipsec ip any any
CENTER-A_F200(config)#ipsec access-list 2 ipsec ip any any
CENTER-A_F200(config)#ipsec access-list 64 bypass ip any any
!
!
! VPNセレクタ（crypto map）の設定を行います。
!
CENTER-A_F200(config)#crypto map KYOTEN-A 1
CENTER-A_F200(config-crypto-map)# match address 1
CENTER-A_F200(config-crypto-map)# set security-association lifetime seconds 28800
CENTER-A_F200(config-crypto-map)# set transform-set CENTER-TRANS
CENTER-A_F200(config-crypto-map)# set ikev2-policy 1
CENTER-A_F200(config-crypto-map)# set transform-keysize AES256
CENTER-A_F200(config-crypto-map)#exit
CENTER-A_F200(config)#crypto map KYOTEN-B 2
CENTER-A_F200(config-crypto-map)# match address 2
CENTER-A_F200(config-crypto-map)# set security-association lifetime seconds 28800
CENTER-A_F200(config-crypto-map)# set transform-set CENTER-TRANS
CENTER-A_F200(config-crypto-map)# set ikev2-policy 2
CENTER-A_F200(config-crypto-map)# set transform-keysize AES256
CENTER-A_F200(config-crypto-map)#exit
!
!
! マルチポイントSAサーバの設定を行います。
!
CENTER-A_F200(config)#ipsec transform-set GROUP-TRANS ikev2 esp-aes esp-sha-hmac
!　　　　             マルチポイントSA用のトランスフォームセットを設定します。

CENTER-A_F200(config)#crypto ipsec group-security policy 1
CENTER-A_F200(config-gr-sec)# set transform-keysize AES256
CENTER-A_F200(config-gr-sec)# set transform-set GROUP-TRANS
!　　　　                    マルチポイントSAに適用するトランスフォームセットを指定します。
CENTER-A_F200(config-gr-sec)# lifetime 600 60
!　　　　          　　　　　マルチポイントSAの次のrekey開始までのライフタイム（ソフトライフタイム）と、
                   　　　　　ソフトライフタイム満了後に、rekeyが開始されなかった場合に
                   　　　　　マルチポイントSAを削除するまでの時間を設定します。
CENTER-A_F200(config-gr-sec)# rollover 30 30
!　　　　                    マルチポイントSAの更新処理の遅延時間を設定します。
CENTER-A_F200(config-gr-sec)# spi mask hex 00ffffff 01000000
!　　　　                    マルチポイントSAで使用するSPI値に適用するマスクを設定します。
!　　　　                    この場合、16進数表記で先頭2桁が 01 固定で以降の6桁が任意となるSPI値が、
　　　　　　　　　　　　　　 マルチポイントSAのSPI値として使用されます。
CENTER-A_F200(config-gr-sec)#exit
!
!
! IPsecインタフェースの設定を行います。
!
CENTER-A_F200(config)#interface ipsecif 1
CENTER-A_F200(config-if ipsecif 1)# description To_KYOTEN-A
CENTER-A_F200(config-if ipsecif 1)# crypto map KYOTEN-A
!　　　　　　　　　　　　　　　　　ipsecifに紐付けるcrypto mapを指定します。
CENTER-A_F200(config-if ipsecif 1)# ip mtu 1500
CENTER-A_F200(config-if ipsecif 1)#exit
CENTER-A_F200(config)#interface ipsecif 2
CENTER-A_F200(config-if ipsecif 2)# description To_KYOTEN-B
CENTER-A_F200(config-if ipsecif 2)# crypto map KYOTEN-B
!　　　　　　　　　　　　　　　　　ipsecifに紐付けるcrypto mapを指定します。
CENTER-A_F200(config-if ipsecif 2)# ip mtu 1500
CENTER-A_F200(config-if ipsecif 2)#exit
!
!
! スタティック経路設定で、IPsec対象とする通信を指定します。
!
CENTER-A_F200(config)#ip route 172.16.0.101 255.255.255.255 connected ipsecif 1
CENTER-A_F200(config)#ip route 172.16.0.102 255.255.255.255 connected ipsecif 2
!　　　　　　　　　　各拠点のloopback 1宛てのホスト経路を、当該拠点と確立したIPsecトンネルに向けます。
!
! BGPの設定を行います。
! 各拠点それぞれとBGPピアを確立、経路交換するための設定が必要です。
!
CENTER-A_F200(config)#router bgp 65000
CENTER-A_F200(config-bgp)# bgp router-id 172.16.0.1
CENTER-A_F200(config-bgp)# bgp log-neighbor-changes
CENTER-A_F200(config-bgp)# neighbor 172.16.0.101 description KYOTEN-A
CENTER-A_F200(config-bgp)# neighbor 172.16.0.101 encap default interface ipsecif 1 *1
!　　　　　　　　　　　　　センターF200はマルチポイントSA通信を行いませんが、
!　　　　　　　　　　　　　カプセル化経路情報のネクストホップ到達性をチェックするために必要です。
!　　　　　　　　　　　　　ネイバの拠点Aに対しては、拠点Aと確立しているSAの紐付くIPsecインタフェースを指定します。
CENTER-A_F200(config-bgp)# neighbor 172.16.0.101 route-reflector-client *1
!　　　　　　　　　　　　　自装置をルートリフレクタとして動作させます。（カプセル化経路情報のみ反射対象）
CENTER-A_F200(config-bgp)# neighbor 172.16.0.101 remote-as 65000
CENTER-A_F200(config-bgp)# neighbor 172.16.0.101 update-source loopback 1
!　　　　　　　　　　　　　Loopback1のIPアドレスを送信元アドレスとしてメッセージ送信します。
CENTER-A_F200(config-bgp)# neighbor 172.16.0.101 passive
!　　　　　　　　　　　　　自身からはBGPセッションを開始しません。（拠点側からの接続を待ちます）
CENTER-A_F200(config-bgp)# neighbor 172.16.0.102 description KYOTEN-B
CENTER-A_F200(config-bgp)# neighbor 172.16.0.102 encap default interface ipsecif 2 *1
CENTER-A_F200(config-bgp)# neighbor 172.16.0.102 route-reflector-client *1
CENTER-A_F200(config-bgp)# neighbor 172.16.0.102 remote-as 65000
CENTER-A_F200(config-bgp)# neighbor 172.16.0.102 update-source loopback 1
CENTER-A_F200(config-bgp)# neighbor 172.16.0.102 passive
CENTER-A_F200(config-bgp)# redistribute connected
CENTER-A_F200(config-bgp)#exit
CENTER-A_F200(config)#!
!
!
! 特権ユーザモードに戻ります。
!
CENTER-A_F200(config)# end
!
!
! 設定を保存します。
!
CENTER-A_F200# save SIDE-A.cfg
% saving working-config
% finished saving

CENTER-A_F200#
!
!
! 設定を有効にするために再起動します。
!
CENTER-A_F200# reset
Are you OK to cold start?(y/n) y
*1 : F60 V01.09(00)、F200 V01.15(00)以降のファームウェアでサポート
コマンド設定の例
（!の行はコメントです。実際に入力する必要はありません。）
この設定を利用したい方は

拠点A

!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password:

Router#
!
!
! 既存(工場出荷)の設定を初期化します。
!
Router#clear working.cfg
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
!
!
! 自装置の表示ホスト名を設定します。
!
Router(config)#hostname KYOTEN-A
!
!
! V6ネームの名前解決を行うため、DNSリゾルバの設定をします。
!
KYOTEN-A(config)#ip name-server ::1
KYOTEN-A(config)#ip resolver-cache-time 60
!
!
! ProxyDNS機能（IPv6）を有効にします。
!
KYOTEN-A(config)#proxydns mode v6
!
!
! IPv6通信時のネクストホップはewan 1インタフェースとします。（IPoEの場合）
!
KYOTEN-A(config)#ipv6 route ::/0 ewan 1
!　　　　経路のネクストホップをインタフェース名指定する場合、当該インタフェースのIPv6グローバルアドレスが
!　　　　自動設定される場合のみ有効です。
!
!
! EWAN1インタフェースの設定を行います。
! （WAN回線はIPoE接続で、RAによるIPv6グローバルアドレス自動割り当ての場合）
!
KYOTEN-A(config)#interface ewan 1
KYOTEN-A(config-if ewan 1)# ipv6 enable
KYOTEN-A(config-if ewan 1)# ipv6 address autoconfig
!　　　　                   RA（Router Advertisement）で受信したプレフィックスを使用してIPv6アドレスを自動設定します。
KYOTEN-A(config-if ewan 1)# ipv6 nd receive-ra
!　　　　                   RA（Router Advertisement）の受信を有効化します。
KYOTEN-A(config-if ewan 1)# ipv6 mtu 1500
KYOTEN-A(config-if ewan 1)# ipv6 dhcp client ipv6dns_client
!　　　　                   DHCPv6クライアント機能を動作させます。
KYOTEN-A(config-if ewan 1)#exit
KYOTEN-A(config)#ipv6 dhcp client-profile ipv6dns_client
KYOTEN-A(config-ipv6-dhcp-client-prof)# option-request dns-servers
!　　　　                               DHCPv6クライアント機能で、DNSサーバのアドレスを要求します。
KYOTEN-A(config-ipv6-dhcp-client-prof)#exit
!
!
! LAN1インタフェースの設定を行います。
!
KYOTEN-A(config)#interface lan 1
KYOTEN-A(config-if lan 1)# ip address 192.168.101.1 255.255.255.0
KYOTEN-A(config-if lan 1)#exit
!
!
! Loopback1インタフェースの設定を行います。
! （センタF200と各拠点装置は、このアドレスでBGPセッションを確立します）
!
KYOTEN-A(config)#interface loopback 1
KYOTEN-A(config-if loopback 1)# ip address 172.16.0.101
KYOTEN-A(config-if loopback 1)#exit
!
!
! VPN機能を有効にします。
!
KYOTEN-A(config)#vpn enable
!
!
! VPN通信動作中の詳細なログ記録を有効にします。
!
KYOTEN-A(config)#vpnlog enable
!
!
! IKEv2のIKE SAポリシーを設定します。
!
KYOTEN-A(config)#crypto ikev2 policy 1
KYOTEN-A(config-ikev2)# authentication pre-share
KYOTEN-A(config-ikev2)# encryption aes
KYOTEN-A(config-ikev2)# encryption-keysize aes 256 256 256
KYOTEN-A(config-ikev2)# group 2
KYOTEN-A(config-ikev2)# hash sha
KYOTEN-A(config-ikev2)# key ascii SecretKey
KYOTEN-A(config-ikev2)# lifetime 86400
KYOTEN-A(config-ikev2)# match identity host IPsecGW1.example.jp
KYOTEN-A(config-ikev2)# self-identity userfqdn kyoten-a@example.jp
KYOTEN-A(config-ikev2)# set peer fitelnet1234.aoi.flets-east.jp v6
KYOTEN-A(config-ikev2)# group-security client spi mask hex 00ffffff 01000000
!　　　　               VPNピアとなるマルチポイントSAサーバ（センタF200）からマルチポイントSAを受信します。
!　　　　               マルチポイントSAクライアント側にもマスク設定がありますが、サーバ側のマスク設定と
!　　　　               同じものを設定すれば問題ありません。
KYOTEN-A(config-ikev2)#exit
!
!
! センタ−各拠点間のCHILD SA(IKEv2)のトランスフォームセットを設定します。
!
KYOTEN-A(config)#ipsec transform-set CENTER-TRANS ikev2 esp-aes esp-sha-hmac
KYOTEN-A(config)#ipsec transform-keysize AES256 esp-aes-cbc 256 256 256
!
!
! VPNセレクタ（ipsec access-list）の設定を行います。
!
KYOTEN-A(config)#ipsec access-list 1 ipsec ip any any
KYOTEN-A(config)#ipsec access-list 64 bypass ip any any
!
!
! VPNセレクタ（crypto map）の設定を行います。
!
KYOTEN-A(config)#crypto map CENTER-A 1
KYOTEN-A(config-crypto-map)# match address 1
KYOTEN-A(config-crypto-map)# set security-association lifetime seconds 28800
KYOTEN-A(config-crypto-map)# set transform-set CENTER-TRANS
KYOTEN-A(config-crypto-map)# set ikev2-policy 1
KYOTEN-A(config-crypto-map)# set transform-keysize AES256
KYOTEN-A(config-crypto-map)#exit
!
!
! IPsecインタフェースの設定を行います。
!
KYOTEN-A(config)#interface ipsecif 1
KYOTEN-A(config-if ipsecif 1)# description To_CENTER-A
KYOTEN-A(config-if ipsecif 1)# crypto map CENTER-A
!　　　                        センタとのSAをipsecif 1に紐付けます。
KYOTEN-A(config-if ipsecif 1)# ip mtu 1500
KYOTEN-A(config-if ipsecif 1)#exit
KYOTEN-A(config)#interface ipsecif 2
KYOTEN-A(config-if ipsecif 2)# description Group_SA
KYOTEN-A(config-if ipsecif 2)# crypto group-security map CENTER-A
!　　　                        マルチポイントSAをipsecif 2に紐付けます。
KYOTEN-A(config-if ipsecif 2)# ip mtu 1500
KYOTEN-A(config-if ipsecif 2)#exit
!
!
! スタティック経路設定で、IPsec対象とする通信を指定します。
! （マルチポイントSA通信で使用する経路は、BGPによる経路交換で反映されます）
!
KYOTEN-A(config)#ip route 172.16.0.0 255.255.255.0 connected ipsecif 2
!　　　　        他拠点のloopback 1宛ての経路を、MPSAのIPsecトンネルに向けます。
KYOTEN-A(config)#ip route 172.16.0.1 255.255.255.255 connected ipsecif 1
!　　　　        センタF200のloopback 1宛てのホスト経路を、センタF200と確立したIPsecトンネルに向けます。
!
!
! BGPの設定を行います。
! 各拠点それぞれとBGPピアを確立、経路交換するための設定が必要です。
!
KYOTEN-A(config)#router bgp 65000
KYOTEN-A(config-bgp)# bgp router-id 172.16.0.101
KYOTEN-A(config-bgp)# bgp log-neighbor-changes
KYOTEN-A(config-bgp)# neighbor 172.16.0.1 description CENTER-A
KYOTEN-A(config-bgp)# neighbor 172.16.0.1 encap default interface ipsecif 2 *1
!　　　　            カプセル化経路情報に従って送信するときの中継先インタフェースをipsecif 2とします。
!　　　　            crypto group-security map によってマルチポイントSAを紐付けたipsecifを指定してください。
KYOTEN-A(config-bgp)# neighbor 172.16.0.1 encap type ipsec-tunnel *1
!　　　　            カプセル化経路情報のトンネルタイプをipsec-tunnelとて通知します。
KYOTEN-A(config-bgp)# neighbor 172.16.0.1 encap endpoint ipv6 interface ewan 1
!　　　　            カプセル化経路情報を広告するときの、トンネルのエンドポイントとなるネクストホップを指定します。
!　　　　            ここでは、自装置のEWAN1のIPv6アドレスをトンネルエンドポイントとして通知します。
KYOTEN-A(config-bgp)# neighbor 172.16.0.1 remote-as 65000
KYOTEN-A(config-bgp)# neighbor 172.16.0.1 update-source loopback 1
!　　　　            Loopback1のIPアドレスを送信元アドレスとしてメッセージ送信します。
KYOTEN-A(config-bgp)# redistribute connected
!　　　　            自身のConnected経路について、カプセル化経路情報として再配布します。
KYOTEN-A(config-bgp)#exit
!
! 特権ユーザモードに戻ります。
!
KYOTEN-A(config)# end
!
!
! 設定を保存します。
!
KYOTEN-A# save SIDE-A.cfg
% saving working-config
% finished saving

KYOTEN-A#
!
!
! 設定を有効にするために再起動します。
!
KYOTEN-A# reset
Are you OK to cold start?(y/n) y
*1 : F60 V01.09(00)、F200 V01.15(00)以降のファームウェアでサポート
コマンド設定の例
（!の行はコメントです。実際に入力する必要はありません。）
この設定を利用したい方は

拠点B

!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password:

Router#
!
!
! 既存(工場出荷)の設定を初期化します。
!
Router#clear working.cfg
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
!
!
! 自装置の表示ホスト名を設定します。
!
Router(config)#hostname KYOTEN-B
!
!
! V6ネームの名前解決を行うため、DNSリゾルバの設定をします。
!
KYOTEN-B(config)#ip name-server ::1
KYOTEN-B(config)#ip resolver-cache-time 60
!
!
! ProxyDNS機能（IPv6）を有効にします。
!
KYOTEN-B(config)#proxydns mode v6
!
!
! IPv6通信時のネクストホップはewan 1インタフェースとします。（IPoEの場合）
!
KYOTEN-B(config)#ipv6 route ::/0 ewan 1
!　　　　　　　　経路のネクストホップをインタフェース名指定する場合、当該インタフェースのIPv6グローバルアドレスが
!　　　　　　　　自動設定される場合のみ有効です。
!
!
! EWAN1インタフェースの設定を行います。
! （WAN回線はIPoE接続で、RAによるIPv6グローバルアドレス自動割り当ての場合）
!
KYOTEN-B(config)#interface ewan 1
KYOTEN-B(config-if ewan 1)# ipv6 enable
KYOTEN-B(config-if ewan 1)# ipv6 address autoconfig
!    　　　　               RA（Router Advertisement）で受信したプレフィックスを使用してIPv6アドレスを自動設定します。
KYOTEN-B(config-if ewan 1)# ipv6 nd receive-ra
!    　　　　               RA（Router Advertisement）の受信を有効化します。
KYOTEN-B(config-if ewan 1)# ipv6 mtu 1500
KYOTEN-B(config-if ewan 1)# ipv6 dhcp client ipv6dns_client
!    　　　　               DHCPv6クライアント機能を動作させます。
KYOTEN-B(config-if ewan 1)#exit
KYOTEN-B(config)#ipv6 dhcp client-profile ipv6dns_client
KYOTEN-B(config-ipv6-dhcp-client-prof)# option-request dns-servers
!    　　　　                           DHCPv6クライアント機能で、DNSサーバのアドレスを要求します。
KYOTEN-B(config-ipv6-dhcp-client-prof)#exit
!
!
! LAN1インタフェースの設定を行います。
!
KYOTEN-B(config)#interface lan 1
KYOTEN-B(config-if lan 1)# ip address 192.168.102.1 255.255.255.0
KYOTEN-B(config-if lan 1)#exit
!
!
! Loopback1インタフェースの設定を行います。
! （センタF200と各拠点装置は、このアドレスでBGPセッションを確立します）
!
KYOTEN-B(config)#interface loopback 1
KYOTEN-B(config-if loopback 1)# ip address 172.16.0.102
KYOTEN-B(config-if loopback 1)#exit
!
!
! VPN機能を有効にします。
!
KYOTEN-B(config)#vpn enable
!
!
! VPN通信動作中の詳細なログ記録を有効にします。
!
KYOTEN-B(config)#vpnlog enable
!
!
! IKEv2のIKE SAポリシーを設定します。
!
KYOTEN-B(config)#crypto ikev2 policy 1
KYOTEN-B(config-ikev2)# authentication pre-share
KYOTEN-B(config-ikev2)# encryption aes
KYOTEN-B(config-ikev2)# encryption-keysize aes 256 256 256
KYOTEN-B(config-ikev2)# group 2
KYOTEN-B(config-ikev2)# hash sha
KYOTEN-B(config-ikev2)# key ascii SecretKey
KYOTEN-B(config-ikev2)# lifetime 86400
KYOTEN-B(config-ikev2)# match identity host IPsecGW1.example.jp
KYOTEN-B(config-ikev2)# self-identity userfqdn kyoten-b@example.jp
KYOTEN-B(config-ikev2)# set peer fitelnet1234.aoi.flets-east.jp v6
KYOTEN-B(config-ikev2)# group-security client spi mask hex 00ffffff 01000000
!　　　　               VPNピアとなるマルチポイントSAサーバ（センタF200）からマルチポイントSAを受信します。
!　　　　               マルチポイントSAクライアント側にもマスク設定がありますが、サーバ側のマスク設定と
!　　　　               同じものを設定すれば問題ありません。
KYOTEN-B(config-ikev2)#exit
!
!
! センタ−各拠点間のCHILD SA(IKEv2)のトランスフォームセットを設定します。
!
KYOTEN-B(config)#ipsec transform-set CENTER-TRANS ikev2 esp-aes esp-sha-hmac
KYOTEN-B(config)#ipsec transform-keysize AES256 esp-aes-cbc 256 256 256
!
!
! VPNセレクタ（ipsec access-list）の設定を行います。
!
KYOTEN-B(config)#ipsec access-list 1 ipsec ip any any
KYOTEN-B(config)#ipsec access-list 64 bypass ip any any
!
!
! VPNセレクタ（crypto map）の設定を行います。
!
KYOTEN-B(config)#crypto map CENTER-A 1
KYOTEN-B(config-crypto-map)# match address 1
KYOTEN-B(config-crypto-map)# set security-association lifetime seconds 28800
KYOTEN-B(config-crypto-map)# set transform-set CENTER-TRANS
KYOTEN-B(config-crypto-map)# set ikev2-policy 1
KYOTEN-B(config-crypto-map)# set transform-keysize AES256
KYOTEN-B(config-crypto-map)#exit
!
!
! IPsecインタフェースの設定を行います。
!
KYOTEN-B(config)#interface ipsecif 1
KYOTEN-B(config-if ipsecif 1)# description To_CENTER-A
KYOTEN-B(config-if ipsecif 1)# crypto map CENTER-A
!　　　　                       センタとのSAをipsecif 1に紐付けます。
KYOTEN-B(config-if ipsecif 1)# ip mtu 1500
KYOTEN-B(config-if ipsecif 1)#exit
KYOTEN-B(config)#interface ipsecif 2
KYOTEN-B(config-if ipsecif 2)# description Group_SA
KYOTEN-B(config-if ipsecif 2)# crypto group-security map CENTER-A
!                      　　　　マルチポイントSAをipsecif 2に紐付けます。
KYOTEN-B(config-if ipsecif 2)# ip mtu 1500
KYOTEN-B(config-if ipsecif 2)#exit
!
!
! スタティック経路設定で、IPsec対象とする通信を指定します。
! （マルチポイントSA通信で使用する経路は、BGPによる経路交換で反映されます）
!
KYOTEN-B(config)#ip route 172.16.0.0 255.255.255.0 connected ipsecif 2
!　　　　        他拠点のloopback 1宛ての経路を、MPSAのIPsecトンネルに向けます。
KYOTEN-B(config)#ip route 172.16.0.1 255.255.255.255 connected ipsecif 1
!　　　　        センタF200のloopback 1宛てのホスト経路を、センタF200と確立したIPsecトンネルに向けます。
!
!
! BGPの設定を行います。
! 各拠点それぞれとBGPピアを確立、経路交換するための設定が必要です。
!
KYOTEN-B(config)#router bgp 65000
KYOTEN-B(config-bgp)# bgp router-id 172.16.0.102
KYOTEN-B(config-bgp)# bgp log-neighbor-changes
KYOTEN-B(config-bgp)# neighbor 172.16.0.1 description CENTER-A
KYOTEN-B(config-bgp)# neighbor 172.16.0.1 encap default interface ipsecif 2 *1
!　　　　             カプセル化経路情報に従って送信するときの中継先インタフェースをipsecif 2とします。
!　　　　             crypto group-security map によってマルチポイントSAを紐付けたipsecifを指定してください。
KYOTEN-B(config-bgp)# neighbor 172.16.0.1 encap type ipsec-tunnel *1
!　　　　             カプセル化経路情報のトンネルタイプをipsec-tunnelとて通知します。
KYOTEN-B(config-bgp)# neighbor 172.16.0.1 encap endpoint ipv6 interface ewan 1
!　　　　             カプセル化経路情報を広告するときの、トンネルのエンドポイントとなるネクストホップを指定します。
!　　　　             ここでは、自装置のEWAN1のIPv6アドレスをトンネルエンドポイントとして通知します。
KYOTEN-B(config-bgp)# neighbor 172.16.0.1 remote-as 65000
KYOTEN-B(config-bgp)# neighbor 172.16.0.1 update-source loopback 1
!　　　　             Loopback1のIPアドレスを送信元アドレスとしてメッセージ送信します。
KYOTEN-B(config-bgp)# redistribute connected
!　　　　             自身のConnected経路について、カプセル化経路情報として再配布します。
KYOTEN-B(config-bgp)#exit
!
! 特権ユーザモードに戻ります。
!
KYOTEN-B(config)# end
!
!
! 設定を保存します。
!
KYOTEN-B# save SIDE-A.cfg
% saving working-config
% finished saving

KYOTEN-B#
!
!
! 設定を有効にするために再起動します。
!
KYOTEN-B# reset
Are you OK to cold start?(y/n) y
*1 : F60 V01.09(00)、F200 V01.15(00)以降のファームウェアでサポート
設定状態の確認１

■センター表示例

センターのマルチポイントSAポリシーの情報を表示します。

確認内容 画面表示例
マルチポイントSAポリシーの情報が表示されることを確認 CENTER-A_F200#show crypto group-security server sa
  Group name : 1
      Peer num : 2
      Life time : 513/600/660 sec
      Rollover : ActOut(30) InactIn(30)
      Enc alg : AES_CBC/256
      Auth alg : HMAC-SHA1-96/160
      SPI : 0x01036dab (AND=0x00ffffff, OR=0x01000000)
      Priority : 0x0000000100640064

センターのIKE_SAの情報を確認します。

確認内容 画面表示例
IKE_SAの情報を表示 CENTER-A_F200#show crypto ikev2 ike-sa
拠点AとIKE_SAが確立されていることを確認 [1] 2001:db8:1:1:280:bdff:fef0:39b8 kyoten-a@example.jp (email)
           <---> 2001:db8:1:5:280:bdff:fef0:38bc IPsecGW1.example.jp (fqdn)
    <R> aes256-cbc sha1
    Authentication method for Local : Pre-shared key
    Authentication method for Remote : Pre-shared key
    Diffie-Hellman group : 2 (1024 bits)
    Initiator Cookie : 7819ddfd 735e204a
    Responder Cookie : 361ca3e1 1cad3c79
    DPD : on
    ICMP Keepalive : off
    Lifetime : 86400sec
    Current : 618sec
拠点BとIKE_SAが確立されていることを確認 [2] 2001:db8:1:2:280:bdff:fe43:19a1 kyoten-b@example.jp (email)
           <---> 2001:db8:1:5:280:bdff:fef0:38bc IPsecGW1.example.jp (fqdn)
    <R> aes256-cbc sha1
    Authentication method for Local : Pre-shared key
    Authentication method for Remote : Pre-shared key
    Diffie-Hellman group : 2 (1024 bits)
    Initiator Cookie : d0483d35 44784907
    Responder Cookie : c3cc9a90 ad372e62
    DPD : on
    ICMP Keepalive : off
    Lifetime : 86400sec
    Current : 595sec

Total number of ISAKMP SA 2

センタのCHILD_SAの情報を確認します。

確認内容 画面表示例
CHILD_SAの情報を表示 CENTER-A_F200#show crypto ikev2 child-sa
拠点AとCHILD_SAが確立されていることを確認   CHILD_SA <R>
    Selector :
      0.0.0.0/0 ALL ALL
        <---> 0.0.0.0/0 ALL ALL
    Interface : ipsecif 1
    Peer IP  : 2001:db8:1:1:280:bdff:fef0:39b8/500
    Local IP : 2001:db8:1:5:280:bdff:fef0:38bc/500
    Encryption algorithm : AES-CBC(256bit)
    Authentication algorithm : HMAC-SHA1
    Lifetime : 28800sec
    PFS : off
    OUT
      O-SPI : 8f9afd35
      Current : 622sec, 2kbytes
      out packet       : 15           error packet      : 0
    IN
      I-SPI : e8f0bc20
      Current : 622sec, 3kbytes
      in packet         : 23          auth packet        : 23
      decrypto packet   : 23          discard packet     : 0
      replay packet     : 0           auth error packet  : 0
拠点BとCHILD_SAが確立されていることを確認   CHILD_SA <R>
    Selector :
      0.0.0.0/0 ALL ALL
        <---> 0.0.0.0/0 ALL ALL
    Interface : ipsecif 2
    Peer IP  : 2001:db8:1:2:280:bdff:fe43:19a1/500
    Local IP : 2001:db8:1:5:280:bdff:fef0:38bc/500
    Encryption algorithm : AES-CBC(256bit)
    Authentication algorithm : HMAC-SHA1
    Lifetime : 28800sec
    PFS : off
    OUT
      O-SPI : f9cc35f9
      Current : 599sec, 3kbytes
      out packet       : 20           error packet      : 0
    IN
      I-SPI : 39fa3f00
      Current : 599sec, 3kbytes
      in packet         : 20          auth packet        : 20
      decrypto packet   : 20          discard packet     : 0
      replay packet     : 0           auth error packet  : 0

Total number of IPSEC SA 2

センタのVPNログ情報を確認します。

確認内容 画面表示例
VPNログ情報を表示 CENTER-A_F200#show vpnlog

0000 0000:00:00.00 2013/04/09 (tue) 19:34:13 0 00000000 514c0f80
     #BOOT[V01.10(00)-040213] SIDE-A.frm SIDE-A.cfg
0001 0000:00:02.22 2013/04/09 (tue) 19:34:18 16 10000002 00000000
     vpn enabled.
0002 0000:00:08.59 2013/04/09 (tue) 19:34:24 16 10110001 00000000
グループ鍵が生成されていることを確認      Group SA 1 generated, 01036dab
0003 0000:00:37.37 2013/04/09 (tue) 19:34:53 16 10040001 00000000
     IKE SA<R> 1/- 2001:db8:1:1:280:bdff:fef0:39b8
0004 0000:00:37.37 2013/04/09 (tue) 19:34:53 16 10040001 00000000
     7819ddfd 735e204a 361ca3e1 1cad3c79
0005 0000:00:37.37 2013/04/09 (tue) 19:34:53 16 10010001 00000000
     IPsec SA<R> 1/1 2001:db8:1:1:280:bdff:fef0:39b8
0006 0000:00:37.37 2013/04/09 (tue) 19:34:53 16 10010001 00000000
     8f9afd35 e8f0bc20
0007 0000:01:00.19 2013/04/09 (tue) 19:35:16 16 10040001 00000000
     IKE SA<R> 2/- 2001:db8:1:2:280:bdff:fe43:19a1
0008 0000:01:00.19 2013/04/09 (tue) 19:35:16 16 10040001 00000000
     d0483d35 44784907 c3cc9a90 ad372e62
0009 0000:01:00.19 2013/04/09 (tue) 19:35:16 16 10010001 00000000
     IPsec SA<R> 2/2 2001:db8:1:2:280:bdff:fe43:19a1
0010 0000:01:00.19 2013/04/09 (tue) 19:35:16 16 10010001 00000000
     f9cc35f9 39fa3f00

センターにて、BGPでAdvertise/Receiveしているカプセル化経路情報を確認します。

確認内容 画面表示例
CENTER-A_F200#show ip bgp
BGP table version is 0, local router ID is 172.16.0.1
Status codes: s suppressed, d damped, h history, p stale, * valid, > best, i - internal
Origin codes: i - IGP, e - EGP, ? - incomplete

※１
※２
※１
※２ 		   Network            Next Hop            Metric     LocPrf     Weight Path
*>i172.16.0.101/32    172.16.0.101             0        100          0 ?
*>i172.16.0.102/32    172.16.0.102             0        100          0 ?
*>i192.168.101.0      172.16.0.101             0        100          0 ?
*>i192.168.102.0      172.16.0.102             0        100          0 ?

Total number of prefixes 4







※３
 CENTER-A_F200#show ip bgp 192.168.101.0
BGP routing table entry for 192.168.101.0/24
Paths: (1 available, best #1, table Default-IP-Routing-Table)
  Not advertised to any peer
  Local, (Received from a RR-client)
    172.16.0.101 from 172.16.0.101 (172.16.0.101)
      Origin incomplete, metric 0, localpref 100, valid, internal, best
      Remote Nexthop: 2001:db8:1:1:280:bdff:fef0:39b8, AS 65000
      Tunnel Encapsulation
        Tunnel Type: IPsec Tunnel
        Tunnel Parameter: None
      Last update: Tue Apr 9 19:35:03 2013







※４
 CENTER-A_F200#show ip bgp 192.168.102.0
BGP routing table entry for 192.168.101.0/24
Paths: (1 available, best #1, table Default-IP-Routing-Table)
  Not advertised to any peer
  Local, (Received from a RR-client)
    172.16.0.101 from 172.16.0.101 (172.16.0.101)
      Origin incomplete, metric 0, localpref 100, valid, internal, best
      Remote Nexthop: 2001:db8:1:2:280:bdff:fe43:19a1, AS 65000
      Tunnel Encapsulation
        Tunnel Type: IPsec Tunnel
        Tunnel Parameter: None
      Last update: Tue Apr 9 19:35:14 2013

※１：nexthopが拠点Aのカプセル化経路情報を受信していることを確認してください。

※２：nexthopが拠点Bのカプセル化経路情報を受信していることを確認してください。

※３：nexthopが拠点AのWAN側グローバルアドレスとなっていることを確認してください。

※４：nexthopが拠点BのWAN側グローバルアドレスとなっていることを確認してください。

センターのルーティング情報を確認します。

確認内容 画面表示例
センターのルーティング情報を確認 CENTER-A_F200#show ip route
Max entry: 10000 (Commonness in IPv4 and IPv6)
Active entry:9 (IPv4), 4 (IPv6) Peak:9

Codes: K - kernel route, C - connected, S - static, R - RIP, O - OSPF
      B - BGP, I - IKE, U - SA-UP, D - REDUNDANCY, E - EventAction
      A - AutoConfig, > - selected route, * - FIB route, p - stale info.

      C> * 127.0.0.0/8 is directly connected, LOOP0
      C> * 172.16.0.1/32 is directly connected, LOOP1
      B    172.16.0.101/32 [200/0] via 2001:db8:1:1:280:bdff:fef0:39b8, IPSECIF1, 00:00:21
      S> * 172.16.0.101/32 [0/0] is directly connected, IPSECIF1
      B    172.16.0.102/32 [200/0] via 2001:db8:1:2:280:bdff:fe43:19a1, IPSECIF2, 00:00:21
      S> * 172.16.0.102/32 [0/0] is directly connected, IPSECIF2
      C> * 192.168.0.0/24 is directly connected, LAN
※１
※２
       B> * 192.168.101.0/24 [200/0] via 2001:db8:1:1:280:bdff:fef0:39b8, IPSECIF1, 00:12:15
      B> * 192.168.102.0/24 [200/0] via 2001:db8:1:2:280:bdff:fe43:19a1, IPSECIF2, 00:11:52

※１：nexthopが拠点AのWAN側グローバルアドレスとなっているカプセル化経路情報をBestとして登録していることを確認してください。

※２：nexthopが拠点BのWAN側グローバルアドレスとなっているカプセル化経路情報をBestとして登録していることを確認してください。

設定状態の確認２

■拠点A 表示例

拠点AのマルチポイントSAの一覧を表示します。

確認内容 画面表示例
マルチポイントSAの一覧を表示 KYOTEN-A#show crypto group-security client sa

  Interface ipsecif : 2
    Active Group SA
      Parent IKEv2_SA policy : 1
      Server Address : 2001:db8:1:5:280:bdff:fef0:38bc
      SPI        : 0x01036dab
      Priority   : 0x0000000100640064
      Enc alg    : AES-CBC(256bit)
      Auth alg   : HMAC-SHA1-96/160
      Life time  : 452/631sec
      Rollover   : ActOut(30)/InactIn(30)sec
      OUT
        0bytes
        out packet      : 0           error packet      : 0
      IN
        0bytes
        in packet       : 0           auth packet       : 0
        decrypto packet : 0           discard packet    : 0
        replay packet   : 0           auth error packet : 0

Total number of Active Group SA 1

拠点AのIKE_SAの情報を確認します。

確認内容 画面表示例
IKE_SAの情報を表示 KYOTEN-A#show crypto ikev2 ike-sa
センターとIKE_SAが確立されていることを確認 [1] 2001:db8:1:5:280:bdff:fef0:38bc IPsecGW1.example.jp (fqdn)
  (fitelnet1234.aoi.flets-east.jp)
           <--->2001:db8:1:1:280:bdff:fef0:39b8 kyoten-a@example.jp (email)
    <I> aes256-cbc sha1
    Authentication method for Local : Pre-shared key
    Authentication method for Remote : Pre-shared key
    Diffie-Hellman group : 2 (1024 bits)
    Initiator Cookie : 7819ddfd 735e204a
    Responder Cookie : 361ca3e1 1cad3c79
    DPD : on
    ICMP Keepalive : off
    Lifetime : 86400sec
    Current : 645sec

Total number of ISAKMP SA 1

拠点AのCHILD_SAの情報を確認します。

確認内容 画面表示例
CHILD_SAの情報を表示 KYOTEN-A#show crypto ikev2 child-sa
センタとCHILD_SAが確立されていることを確認   CHILD_SA <I>
    Selector :
      0.0.0.0/0 ALL ALL
        <---> 0.0.0.0/0 ALL ALL
    Interface : ipsecif 1
    Peer IP  : 2001:db8:1:5:280:bdff:fef0:38bc/500
    Local IP : 2001:db8:1:1:280:bdff:fef0:39b8/500
    Encryption algorithm : AES-CBC(256bit)
    Authentication algorithm : HMAC-SHA1
    Lifetime : 28800sec
    PFS : off
    OUT
      O-SPI : e8f0bc20
      Current : 680sec, 3kbytes
      out packet       : 25           error packet      : 0
    IN
      I-SPI : 8f9afd35
      Current : 680sec, 2kbytes
      in packet         : 16          auth packet        : 16
      decrypto packet   : 16          discard packet     : 0
      replay packet     : 0           auth error packet  : 0

Total number of IPSEC SA 1

拠点AのVPNログ情報を確認します。

確認内容 画面表示例
VPNログ情報を表示 KYOTEN-A#show vpnlog

0000 0000:00:00.00 2013/04/09 (tue) 19:23:51 0 00000000 514c0f80
     #BOOT[V01.04(00)-040213] SIDE-A.frm SIDE-A.cfg
0001 0000:00:02.09 2013/04/09 (tue) 19:23:55 16 10000002 00000000
     vpn enabled.
0002 0000:00:11.48 2013/04/09 (tue) 19:24:05 16 10100001 00000000
     Fail DNS: 1/fitelnet1234.aoi.flets-east.jp
0003 0000:00:11.48 2013/04/09 (tue) 19:24:05 16 10000000 00000000
     Message: IKE SA negotiation could not be initiated.
0004 0000:00:11.48 2013/04/09 (tue) 19:24:05 16 10000000 00000000
     Reason: Peer is not reachable.
0005 0000:00:55.92 2013/04/09 (tue) 19:24:49 16 10040001 00000000
     IKE SA<I> 1/- 2001:db8:1:5:280:bdff:fef0:38bc
0006 0000:00:55.92 2013/04/09 (tue) 19:24:49 16 10040001 00000000
     7819ddfd 735e204a 361ca3e1 1cad3c79
0007 0000:00:55.92 2013/04/09 (tue) 19:24:49 16 10010001 00000000
     IPsec SASA<I> 1/1 2001:db8:1:5:280:bdff:fef0:38bc
0008 0000:00:55.92 2013/04/09 (tue) 19:24:49 16 10010001 00000000
     e8f0bc20 8f9afd35
0009 0000:00:56.41 2013/04/09 (tue) 19:24:50 16 10010010 00000000
※１

※２ 		     Group SA arrived(policy 1, ipsecif 2, spi 0x01036dab, lifetime 631)
0010 0000:00:56.41 2013/04/09 (tue) 19:24:50 16 10110001 00000000
     Group SA transition initiated (ipsecif 2, spi 0x01036dab, rollover 30:30)

※１：グループ鍵登録指示を受信していることを確認してください。

※２：マルチポイントSAのInbound SAを登録していることを確認してください。

拠点Aにて、BGPでAdvertise/Receiveしているカプセル化経路情報を確認します。

確認内容 画面表示例
KYOTEN-A#show ip bgp
BGP table version is 0, local router ID is 172.16.0.101
Status codes: s suppressed, d damped, h history, p stale, * valid, > best, i - internal
Origin codes: i - IGP, e - EGP, ? - incomplete

   Network            Next Hop            Metric     LocPrf     Weight Path
*> 172.16.0.101/32    0.0.0.0                  0                 32768 ?
※１
 *>i172.16.0.102/32    172.16.0.102             0        100          0 ?
*> 192.168.101.0      0.0.0.0                  0                 32768 ?
※１
 *>i192.168.102.0      172.16.0.102             0        100          0 ?

Total number of prefixes 4








※２
 KYOTEN-A#show ip bgp 172.16.0.102
BGP routing table entry for 172.16.0.102/32
Paths: (1 available, best #1, table Default-IP-Routing-Table)
  Not advertised to any peer
  Local
    172.16.0.102 from 172.16.0.1 (172.16.0.102)
      Origin incomplete, metric 0, localpref 100, valid, internal, best
      Originator: 172.16.0.102, Cluster list: 172.16.0.1
      Remote Nexthop:2001:db8:1:2:280:bdff:fe43:19a1, AS 65000
      Tunnel Encapsulation
        Tunnel Type: IPsec Tunnel
        Tunnel Parameter: None
      Last update: Tue Apr 9 19:35:41 2013








※２
 KYOTEN-A#show ip bgp 192.168.102.0
BGP routing table entry for 192.168.102.0/24
Paths: (1 available, best #1, table Default-IP-Routing-Table)
  Not advertised to any peer
  Local
    172.16.0.102 from 172.16.0.1 (172.16.0.102)
      Origin incomplete, metric 0, localpref 100, valid, internal, best
      Originator: 172.16.0.102, Cluster list: 172.16.0.1
      Remote Nexthop: 2001:db8:1:2:280:bdff:fe43:19a1, AS 65000
      Tunnel Encapsulation
        Tunnel Type: IPsec Tunnel
        Tunnel Parameter: None
      Last update: Tue Apr 9 19:35:51 2013

※１：nexthopが拠点Bのカプセル化経路情報を受信していることを確認してください。

※２：nexthopが拠点BのWAN側グローバルアドレスとなっていることを確認してください。

拠点Aのルーティング情報を確認します。

確認内容 画面表示例
KYOTEN-B#show ip route
Max entry: 10000 (Commonness in IPv4 and IPv6)
Active entry:8 (IPv4), 4 (IPv6) Peak:8

Codes: K - kernel route, C - connected, S - static, R - RIP, O - OSPF
       B - BGP, I - IKE, U - SA-UP, D - REDUNDANCY, E - EventAction
       A - AutoConfig, > - selected route, * - FIB route, p - stale info.

C> * 127.0.0.0/8 is directly connected, LOOP0
B    172.16.0.1/32 [200/0] via 172.16.0.1, 00:12:04
S> * 172.16.0.1/32 [0/0] is directly connected, IPSECIF1
C> * 172.16.0.101/32 is directly connected, LOOP1
※


※ 		B> * 172.16.0.102/32 [200/0] via 2001:db8:1:2:280:bdff:fe43:19a1, IPSECIF2, 00:11:39
B> * 192.168.0.0/24 [200/0] via 172.16.0.1 (connected, IPSECIF1), 00:12:04
C> * 192.168.101.0/24 is directly connected, LAN
B> * 192.168.102.0/24 [200/0] via 2001:db8:1:2:280:bdff:fe43:19a1, IPSECIF2, 00:11:39

※：nexthopが拠点BのWAN側グローバルアドレスとなっているカプセル化経路情報を受信していることを確認してください。

設定状態の確認３

■拠点B 表示例

拠点BのマルチポイントSAの一覧を表示します。

確認内容 画面表示例
マルチポイントSAの一覧を表示 KYOTEN-B#show crypto group-security client sa

  Interface ipsecif : 2
    Active Group SA
      Parent IKEv2_SA policy : 1
      Server Address : 2001:db8:1:5:280:bdff:fef0:38bc
      SPI        : 0x01036dab
      Priority   : 0x0000000100640064
      Enc alg    : AES-CBC(256bit)
      Auth alg   : HMAC-SHA1-96/160
      Life time  : 485/608sec
      Rollover   : ActOut(30)/InactIn(30)sec
      OUT
        0bytes
        out packet      : 0           error packet      : 0
      IN
        0bytes
        in packet       : 0           auth packet       : 0
        decrypto packet : 0           discard packet    : 0
        replay packet   : 0           auth error packet : 0

Total number of Active Group SA 1

拠点BのIKE_SAの情報を確認します。

確認内容 画面表示例
IKE_SAの情報を表示 KYOTEN-B#show crypto ikev2 ike-sa
センターとIKE_SAが確立されていることを確認 [1] 2001:db8:1:5:280:bdff:fef0:38bc IPsecGW1.example.jp (fqdn)
  (fitelnet1234.aoi.flets-east.jp)
           <--->2001:db8:1:2:280:bdff:fe43:19a1 kyoten-b@example.jp (email)
    <I> aes256-cbc sha1
    Authentication method for Local : Pre-shared key
    Authentication method for Remote : Pre-shared key
    Diffie-Hellman group : 2 (1024 bits)
    Initiator Cookie : d0483d35 44784907
    Responder Cookie : c3cc9a90 ad372e62
    DPD : on
    ICMP Keepalive : off
    Lifetime : 86400sec
    Current : 630sec

Total number of ISAKMP SA 1

拠点BのCHILD_SAの情報を確認します。

確認内容 画面表示例
CHILD_SAの情報を表示 KYOTEN-B#show crypto ikev2 child-sa
センタとCHILD_SAが確立されていることを確認   CHILD_SA <I>
    Selector :
      0.0.0.0/0 ALL ALL
        <---> 0.0.0.0/0 ALL ALL
    Interface : ipsecif 1
    Peer IP  : 2001:db8:1:5:280:bdff:fef0:38bc/500
    Local IP : 2001:db8:1:2:280:bdff:fe43:19a1/500
    Encryption algorithm : AES-CBC(256bit)
    Authentication algorithm : HMAC-SHA1
    Lifetime : 28800sec
    PFS : off
    OUT
      O-SPI : 39fa3f00
      Current : 638sec, 3kbytes
      out packet       : 22           error packet      : 0
    IN
      I-SPI : f9cc35f9
      Current : 638sec, 2kbytes
      in packet         : 22          auth packet        : 22
      decrypto packet   : 22          discard packet     : 0
      replay packet     : 0           auth error packet  : 0

Total number of IPSEC SA 1

拠点BのVPNログ情報を確認します。

確認内容 画面表示例
VPNログ情報を表示 KYOTEN-B#show vpnlog

0000 0000:00:00.00 2013/04/09 (tue) 19:34:27 0 00000000 514c0f80
     #BOOT[V01.10(00)-040213] SIDE-A.frm SIDE-A.cfg
0001 0000:00:02.07 2013/04/09 (tue) 19:34:31 16 10000002 00000000
     vpn enabled.
0002 0000:00:11.47 2013/04/09 (tue) 19:34:41 16 10100001 00000000
     Fail DNS: 1/fitelnet1234.aoi.flets-east.jp
0003 0000:00:11.47 2013/04/09 (tue) 19:34:41 16 10000000 00000000
     Message: IKE SA negotiation could not be initiated.
0004 0000:00:11.47 2013/04/09 (tue) 19:34:41 16 10000000 00000000
     Reason: Peer is not reachable.
0005 0000:00:53.48 2013/04/09 (tue) 19:35:23 16 10040001 00000000
     IKE SA<I> 1/- 2001:db8:1:5:280:bdff:fef0:38bc
0006 0000:00:53.48 2013/04/09 (tue) 19:35:23 16 10040001 00000000
     d0483d35 44784907 c3cc9a90 ad372e62
0007 0000:00:53.48 2013/04/09 (tue) 19:35:23 16 10010001 00000000
     IPsec SA<I> 1/1 2001:db8:1:5:280:bdff:fef0:38bc
0008 0000:00:53.48 2013/04/09 (tue) 19:35:23 16 10010001 00000000
     39fa3f00 f9cc35f9
0009 0000:00:53.99 2013/04/09 (tue) 19:35:23 16 10010010 00000000
※１

※２ 		     Group SA arrived(policy 1, ipsecif 2, spi 0x01036dab, lifetime 608)
0010 0000:00:53.99 2013/04/09 (tue) 19:35:23 16 10110001 00000000
     Group SA transition initiated (ipsecif 2, spi 0x01036dab, rollover 30:30)

※１：グループ鍵登録指示を受信していることを確認してください。

※２：マルチポイントSAのInbound SAを登録していることを確認してください。

拠点Bにて、BGPでAdvertise/Receiveしているカプセル化経路情報を確認します。

確認内容 画面表示例
KYOTEN-B#show ip bgp
BGP table version is 0, local router ID is 172.16.0.102
Status codes: s suppressed, d damped, h history, p stale, * valid, > best, i - internal
Origin codes: i - IGP, e - EGP, ? - incomplete

   Network            Next Hop            Metric     LocPrf     Weight Path
※１
 *>i172.16.0.101/32    172.16.0.101             0        100          0 ?
*> 172.16.0.102/32    0.0.0.0                  0                 32768 ?
※１
 *>i192.168.101.0      172.16.0.101             0        100          0 ?
*> 192.168.102.0      0.0.0.0                  0                 32768 ?

Total number of prefixes 4








※２
 KYOTEN-B#show ip bgp 172.16.0.101
BGP routing table entry for 172.16.0.101/32
Paths: (1 available, best #1, table Default-IP-Routing-Table)
  Not advertised to any peer
  Local
    172.16.0.101 from 172.16.0.1 (172.16.0.101)
      Origin incomplete, metric 0, localpref 100, valid, internal, best
      Originator: 172.16.0.101, Cluster list: 172.16.0.1
      Remote Nexthop: 2001:db8:1:1:280:bdff:fef0:39b8, AS 65000
      Tunnel Encapsulation
        Tunnel Type: IPsec Tunnel
        Tunnel Parameter: None
      Last update: Tue Apr 9 19:36:41 2013








※２
 KYOTEN-B#show ip bgp 192.168.101.0
BGP routing table entry for 192.168.101.0/24
Paths: (1 available, best #1, table Default-IP-Routing-Table)
  Not advertised to any peer
  Local
    172.16.0.101 from 172.16.0.1 (172.16.0.101)
      Origin incomplete, metric 0, localpref 100, valid, internal, best
      Originator: 172.16.0.101, Cluster list: 172.16.0.1
      Remote Nexthop: 2001:db8:1:1:280:bdff:fef0:39b8, AS 65000
      Tunnel Encapsulation
        Tunnel Type: IPsec Tunnel
        Tunnel Parameter: None
      Last update: Tue Apr 9 19:36:55 2013

※１：nexthopが拠点Aのカプセル化経路情報を受信していることを確認してください。

※２：nexthopが拠点AのWAN側グローバルアドレスとなっていることを確認してください。

拠点Bのルーティング情報を確認します。

確認内容 画面表示例
KYOTEN-B#show ip route
Max entry: 10000 (Commonness in IPv4 and IPv6)
Active entry:8 (IPv4), 4 (IPv6) Peak:8

Codes: K - kernel route, C - connected, S - static, R - RIP, O - OSPF
       B - BGP, I - IKE, U - SA-UP, D - REDUNDANCY, E - EventAction
       A - AutoConfig, > - selected route, * - FIB route, p - stale info.

C> * 127.0.0.0/8 is directly connected, LOOP0
B    172.16.0.1/32 [200/0] via 172.16.0.1, 00:12:00
S> * 172.16.0.1/32 [0/0] is directly connected, IPSECIF1
※


※ 		B> * 172.16.0.101/32 [200/0] via 2001:db8:1:1:280:bdff:fef0:39b8, IPSECIF2, 00:12:00
C> * 172.16.0.102/32 is directly connected, LOOP1
B> * 192.168.0.0/24 [200/0] via 172.16.0.1 (connected, IPSECIF1), 00:12:00
B> * 192.168.101.0/24 [200/0] via 2001:db8:1:1:280:bdff:fef0:39b8, IPSECIF2, 00:12:00
C> * 192.168.102.0/24 is directly connected, LAN

※：nexthopが拠点AのWAN側グローバルアドレスとなっているカプセル化経路情報を受信していることを確認してください。

ページトップへ

All Rights Reserved, Copyright(C) FURUKAWA ELECTRIC CO., LTD. 2013
