設定例
1.フレッツ 光ネクストにてインターネットにアクセスを利用する

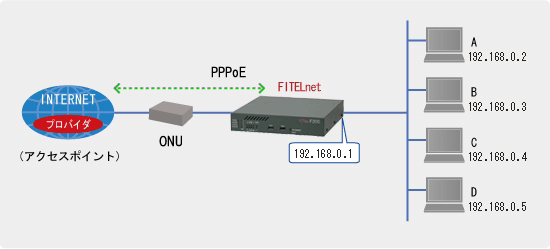

概要
補足・注意点
PPPoE接続(IPv4インターネット)
設定データの例
設定内容 設定モード 設定コマンド名 設定項目 入力値 備考
LAN側IPアドレス LANインタフェース設定モード ip address LAN側IPアドレス 192.168.0.1
サブネットマスク 255.255.255.0
EWANインタフェース EWANインタフェース設定モード shutdown EWANインタフェース 使用しない
PPPoEインタフェース PPPoEインタフェース設定モード pppoe server 接続相手名称 hikari-next わかりやすい名称
pppoe account ユーザID user@xxxx.ne.jp
パスワード secret
pppoe type 端末型 host
NAT+ 基本設定モード access-list access-list番号 99 NAT変換前のアドレス
許可属性 permit
LAN側ネットワーク 192.168.0.0 0.0.0.255
PPPoEインタフェース設定モード ip nat inside source NAT+を使用する list 99 interface NAT+を使用する設定
デフォルトルート 基本設定モード ip route デフォルトルートをPPPoE1にする 0.0.0.0 0.0.0.0 pppoe 1
ProxyDNS機能 基本設定モード proxydns mode IPv4のProxyDNS機能を使用する both
DHCPサーバ機能 基本設定モード service dhcp-server DHCPサーバ機能を使用する service dhcp-server
DHCP設定モード dns-server DNSサーバのIPアドレス 0.0.0.0 ※1
default-router デフォルトルータのIPアドレス 0.0.0.0 ※1
※1 0.0.0.0 を指定した場合は、自身の LAN 側の IP アドレスを通知します。
コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します。(実際は表示されない)

Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! LAN 側 IP アドレスを設定します。
!
Router(config)# interface lan 1
Router(config-if lan 1)# ip address 192.168.0.1 255.255.255.0
Router(config-if lan 1)# exit
!
!
! PPPoE 1 インタフェース設定モードに移行します。
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)#
!
!
! プロバイダから指定された ID 、パスワードなどを設定します。
!
Router(config-if pppoe 1)# pppoe server hikari-next
Router(config-if pppoe 1)# pppoe account user@xxxx.ne.jp secret
Router(config-if pppoe 1)# pppoe type host
!
!
! NAT+ の設定をします。
!
Router(config-if pppoe 1)# ip nat inside source list 99 interface
!
!
! 基本設定モードに戻ります。
!
Router(config-if pppoe 1)# exit
!
!
! access-list を使って、NAT で変換対象とする送信元アドレス
! (ここではLAN 側アドレスを対象とします)を登録します。
!
Router(config)# access-list 99 permit 192.168.0.0 0.0.0.255
!
!
! デフォルトルートを PPPoE1 に設定します。
!
Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 1
!
!
! ProxyDNS 機能を利用する設定をします。
!
Router(config)# proxydns mode both
!
!
! DHCP サーバ機能を利用する設定をします。
!
Router(config)# service dhcp-server
!
!
! LAN インタフェースにおいて DHCP で通知する情報を設定します。
!
Router(config)# ip dhcp pool lan 1
Router(config-dhcp-pool)# dns-server 0.0.0.0
Router(config-dhcp-pool)# default-router 0.0.0.0
Router(config-dhcp-pool)# exit
!
!
! 特権ユーザモードに戻ります。
!
Router(config)# end
!
!
! 設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving

Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y
