設定例

ハッシュアルゴリズムをSHA1→SHA2に変更する

概要

従来のハッシュアルゴリズムにSHA1を使用した設定をSHA2を使用する設定に変更する際は、次のコマンドのパラメータを変更します。
設定例集の「IPsecを使って2つのLANを接続する設定（Mainモード）」を例に、Phasa1 SAのハッシュアルゴリズムをsha-256、Phase2 SAのハッシュアルゴリズムをesp-sha256-hmacに変更する方法を説明します。
※F2200(V01.01(00))、F200(V01.16(00))、F60(V01.10(00))以降のファームウェアにてハッシュアルゴリズムのSHA2に対応

	変更前（SHA1）	変更後（SHA2）
hash コマンドのパラメータ	md5	sha-256
	sha	sha-384
		sha-512
ipsec transform-set コマンドのパラメータ	esp-md5-hmac	esp-sha256-hmac
	esp-sha-hmac	esp-sha384-hmac
		esp-sha512-hmac

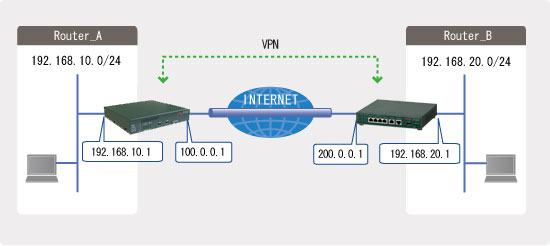

構成

コマンド設定の例

（!の行はコメントです。実際に入力する必要はありません。）

この設定を利用したい方は

Router_A側

!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します。（実際は表示されない）

Router#
!
!
! 既存(工場出荷)の設定を初期化します。
!
Router# clear working.cfg
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
Router(config)# hostname Router_A
!
Router_A(config)# interface ewan 1
Router_A(config-if ewan 1)# ip address 100.0.0.1 255.255.255.0
Router_A(config-if ewan 1)# exit
!
Router_A(config)# interface lan 1
Router_A(config-if lan 1)# ip address 192.168.10.1 255.255.255.0
Router_A(config-if lan 1)# exit
!
Router_A(config)# vpn enable
Router_A(config)# vpnlog enable
!
Router_A(config)# interface ipsecif 1
Router_A(config-if ipsecif 1)# crypto map Router_B
Router_A(config-if ipsecif 1)# exit
!
Router_A(config)# crypto isakmp policy 1
Router_A(config-isakmp)# authentication prekey
Router_A(config-isakmp)# group 5
Router_A(config-isakmp)# hash sha-256
!                         ※パラメータ変更箇所
Router_A(config-isakmp)# key ascii secret1
Router_A(config-isakmp)# negotiation-mode main
Router_A(config-isakmp)# peer-identity address 200.0.0.1
Router_A(config-isakmp)# exit
!
Router_A(config)# crypto map Router_B 1
Router_A(config-crypto-map)# match address 1
Router_A(config-crypto-map)# set peer address 200.0.0.1
Router_A(config-crypto-map)# set pfs group5
Router_A(config-crypto-map)# set transform-set aes256-sha
Router_A(config-crypto-map)# exit
!
Router_A(config)# ipsec access-list 1 ipsec ip 192.168.10.0 0.0.0.255 192.168.20.0 0.0.0.255
Router_A(config)# ipsec transform-set aes256-sha esp-aes-256 esp-sha256-hmac
!                                                                  ※パラメータ変更箇所
!
Router_A(config)# ip route 200.0.0.1 255.255.255.255 100.0.0.254
Router_A(config)# ip route 192.168.20.0 255.255.255.0 connected ipsecif 1
!
! 特権ユーザモードに戻ります。
!
Router_A(config)# end
!
!
! 設定を保存します。
!
Router_A# save SIDE-*.cfg ←*には、保存したい面に応じて、A・Bのどちらかを入れる
% saving working-config
% finished saving
!
!
! 設定を有効にするために再起動します。
!
Router_A# reset
Are you OK to cold start?(y/n) y

コマンド設定の例

（!の行はコメントです。実際に入力する必要はありません。）

この設定を利用したい方は

Router_B側

!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します。（実際は表示されない）

Router#
!
!
! 既存(工場出荷)の設定を初期化します。
!
Router# clear working.cfg
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
Router(config)# hostname Router_B
!
Router_B(config)# interface ewan 1
Router_B(config-if ewan 1)# ip address 200.0.0.1 255.255.255.0
Router_B(config-if ewan 1)# exit
!
Router_B(config)# interface lan 1
Router_B(config-if lan 1)# ip address 192.168.20.1 255.255.255.0
Router_B(config-if lan 1)# exit
!
Router_B(config)# vpn enable
Router_B(config)# vpnlog enable
!
Router_B(config)# interface ipsecif 1
Router_B(config-if ipsecif 1)# crypto map Router_A
Router_B(config-if ipsecif 1)# exit
!
Router_B(config)# crypto isakmp policy 1
Router_B(config-isakmp)# authentication prekey
Router_B(config-isakmp)# group 5
Router_B(config-isakmp)# hash sha-256
!                         ※パラメータ変更箇所
Router_B(config-isakmp)# key ascii secret1
Router_B(config-isakmp)# negotiation-mode main
Router_B(config-isakmp)# peer-identity address 100.0.0.1
Router_B(config-isakmp)# exit
!
Router_B(config)# crypto map Router_A 1
Router_B(config-crypto-map)# match address 1
Router_B(config-crypto-map)# set peer address 100.0.0.1
Router_B(config-crypto-map)# set pfs group5
Router_B(config-crypto-map)# set transform-set aes256-sha
Router_B(config-crypto-map)# exit
!
Router_B(config)# ipsec access-list 1 ipsec ip 192.168.20.0 0.0.0.255 192.168.10.0 0.0.0.255
Router_B(config)# ipsec transform-set aes256-sha esp-aes-256 esp-sha256-hmac
!                                                                  ※パラメータ変更箇所
!
Router_B(config)# ip route 100.0.0.1 255.255.255.255 200.0.0.254
Router_B(config)# ip route 192.168.10.0 255.255.255.0 connected ipsecif 1
!
! 特権ユーザモードに戻ります。
!
Router_B(config)# end
!
!
! 設定を保存します。
!
Router_B# save SIDE-*.cfg ←*には、保存したい面に応じて、A・Bのどちらかを入れる
% saving working-config
% finished saving
!
!
! 設定を有効にするために再起動します。
!
Router_B# reset
Are you OK to cold start?(y/n) y

設定状態の確認

データ通信にてIPSECが確立することを確認します。
例：Router_Aより ping 192.168.20.1 source-interface lan 1を実施します。

確認内容	画面表示例
ping を実行する ping 応答あり	Router_A#ping 192.168.20.1 source-interface lan 1 Sending 5, 100-byte ICMP Echos to 192.168.20.1, timeout is 2 seconds: !!!!! Success rate is 100 percent (5/5), round-trip min/avg/max = 0/10/50 ms

Router AのVPNログ情報を確認します。

確認内容	画面表示例
ログ情報の表示 vpn enable 状態 isakmp 確立状態 ipsec 確立状態	Router_A#show vpnlog 0000 0000:00:00.00 2011/06/17 (fri) 14:10:19 0 00000000 4dd37c80 #BOOT[V01.04(00)-053111] SIDE-A.frm SIDE-A.cfg 0001 0000:00:02.19 2011/06/17 (fri) 14:10:24 16 10000002 00000000 vpn enabled. 0002 0000:03:28.56 2011/06/17 (fri) 14:13:50 16 10000320 00000000 IKE SA<I> 1/- 200.0.0.1 0003 0000:03:28.56 2011/06/17 (fri) 14:13:50 16 10000320 00000000 d629c79e53000000 12b1a4ae8b000000 0004 0000:03:28.58 2011/06/17 (fri) 14:13:50 16 10000220 00000000 IPSEC SA<I> 1/1 200.0.0.1 0005 0000:03:28.58 2011/06/17 (fri) 14:13:50 16 10000220 00000000 983ce6ee 5547101a

確認内容

画面表示例

ログ情報の表示

vpn enable 状態

isakmp 確立状態

ipsec 確立状態

Router_A#show vpnlog

0000 0000:00:00.00 2011/06/17 (fri) 14:10:19 0 00000000 4dd37c80
  #BOOT[V01.04(00)-053111] SIDE-A.frm SIDE-A.cfg
0001 0000:00:02.19 2011/06/17 (fri) 14:10:24 16 10000002 00000000
  vpn enabled.
0002 0000:03:28.56 2011/06/17 (fri) 14:13:50 16 10000320 00000000
  IKE SA<I> 1/- 200.0.0.1
0003 0000:03:28.56 2011/06/17 (fri) 14:13:50 16 10000320 00000000
  d629c79e53000000 12b1a4ae8b000000
0004 0000:03:28.58 2011/06/17 (fri) 14:13:50 16 10000220 00000000
  IPSEC SA<I> 1/1 200.0.0.1
0005 0000:03:28.58 2011/06/17 (fri) 14:13:50 16 10000220 00000000
  983ce6ee 5547101a

Router AのPhase1 SAの情報を確認します。

確認内容	画面表示例
Phase1 SA の情報を表示接続状態 ※ SHA-256 が表示されることを確認	Router_A#show crypto isakmp sa ISAKMP SA current sa : 1 [ 1] 200.0.0.1 <--> 100.0.0.1 <I> Main Mode UP pre-shared key DES SHA-256 Lifetime : 1000secs Current : 35secs,1kbytes mcfg config-mode: off mcfg addr: off mcfg apl-version: IKE Keepalive: dpd ICMP Keepalive: off release on addr-change: off

Router AのPhase2 SAの情報を確認します。

確認内容	画面表示例
Phase2 SA の情報を表示接続状態 ※ HMAC-SHA-256 が表示されることを確認	Router_A#show crypto ipsec sa IPSEC SA current insa : 1 current outsa : 1 [ 1] 192.168.20.0,255.255.255.0 ALL ALL <--> 192.168.10.0,255.255.255.0 ALL ALL peer: 200.0.0.1 <I> UP Tunnel ESP AES(256bits) HMAC-SHA-256 PFS:on(group5) Lifetime: 600secs Anti-Replay: Enable O-SPI: 0x983ce6ee Current: 49secs,1kbytes out packet : 5 error packet : 0 I-SPI: 0x5547101a Current: 49secs,1kbytes in packet : 5 auth packet : 5 decrypt packet : 5 discard packet : 0 replay packet : 0 auth error packet : 0

確認内容

画面表示例

Phase2 SA の情報を表示

接続状態

※ HMAC-SHA-256 が表示されることを確認

Router_A#show crypto ipsec sa
IPSEC SA
       current insa : 1
       current outsa : 1

[ 1] 192.168.20.0,255.255.255.0 ALL ALL
                <--> 192.168.10.0,255.255.255.0 ALL ALL
     peer: 200.0.0.1

     <I> UP   Tunnel ESP AES(256bits) HMAC-SHA-256 PFS:on(group5)
     Lifetime: 600secs
     Anti-Replay: Enable
     O-SPI: 0x983ce6ee        Current: 49secs,1kbytes
      out packet     : 5            error packet      : 0
     I-SPI: 0x5547101a        Current: 49secs,1kbytes
      in packet      : 5            auth packet       : 5
      decrypt packet : 5            discard packet    : 0
      replay packet : 0            auth error packet : 0

Router Aのルーティング情報を確認します。

確認内容	画面表示例
ルーティング情報を表示 IPSECIF1 の経路確認	Router_A#show ip route Max entry: 10000 (Commonness in IPv4 and IPv6) Active entry:5 (IPv4), 2 (IPv6) Peak:5 Codes: K - kernel route, C - connected, S - static, R - RIP, O - OSPF B - BGP, I - IKE, U - SA-UP, D - REDUNDANCY, E - EventAction A - AutoConfig, > - selected route, * - FIB route, p - stale info. C> * 100.0.0.0/24 is directly connected, EWAN1 C> * 127.0.0.0/8 is directly connected, LOOP0 C> * 192.168.10.0/24 is directly connected, LAN S> * 192.168.20.0/24 [0/0] is directly connected, IPSECIF1 S> * 200.0.0.1/32 [1/0] via 100.0.0.254, EWAN1

確認内容

画面表示例

ルーティング情報を表示

IPSECIF1 の経路確認

Router_A#show ip route
Max entry: 10000 (Commonness in IPv4 and IPv6)
Active entry:5 (IPv4), 2 (IPv6) Peak:5

Codes: K - kernel route, C - connected, S - static, R - RIP, O - OSPF
B - BGP, I - IKE, U - SA-UP, D - REDUNDANCY, E - EventAction
A - AutoConfig, > - selected route, * - FIB route, p - stale info.

C> * 100.0.0.0/24 is directly connected, EWAN1
C> * 127.0.0.0/8 is directly connected, LOOP0
C> * 192.168.10.0/24 is directly connected, LAN
S> * 192.168.20.0/24 [0/0] is directly connected, IPSECIF1
S> * 200.0.0.1/32 [1/0] via 100.0.0.254, EWAN1

Router BのVPNログ情報を確認します。

確認内容	画面表示例
ログ情報の表示 vpn enable 状態 isakmp 確立状態 ipsec 確立状態	Router_B#show vpnlog 0000 0000:00:00.00 2011/06/17 (fri) 14:10:22 0 00000000 4dd37c80 #BOOT[V01.04(00)-053111] SIDE-A.frm SIDE-A.cfg 0001 0000:00:02.04 2011/06/17 (fri) 14:10:26 16 10000002 00000000 vpn enabled. 0002 0000:03:28.35 2011/06/17 (fri) 14:13:53 16 100003a8 00000000 Recv INIT IKE SA 1/- 100.0.0.1 0003 0000:03:28.35 2011/06/17 (fri) 14:13:53 16 100003a8 00000000 d629c79e53000000 12b1a4ae8b000000 0004 0000:03:28.35 2011/06/17 (fri) 14:13:53 16 10000320 00000000 IKE SA<R> 1/- 100.0.0.1 0005 0000:03:28.35 2011/06/17 (fri) 14:13:53 16 10000320 00000000 d629c79e53000000 12b1a4ae8b000000 0006 0000:03:28.36 2011/06/17 (fri) 14:13:53 16 10000220 00000000 IPSEC SA<R> 1/1 100.0.0.1 0007 0000:03:28.36 2011/06/17 (fri) 14:13:53 16 10000220 00000000 5547101a 983ce6ee

確認内容

画面表示例

ログ情報の表示

vpn enable 状態

isakmp 確立状態

ipsec 確立状態

Router_B#show vpnlog

0000 0000:00:00.00 2011/06/17 (fri) 14:10:22 0 00000000 4dd37c80
  #BOOT[V01.04(00)-053111] SIDE-A.frm SIDE-A.cfg
0001 0000:00:02.04 2011/06/17 (fri) 14:10:26 16 10000002 00000000
  vpn enabled.
0002 0000:03:28.35 2011/06/17 (fri) 14:13:53 16 100003a8 00000000
  Recv INIT IKE SA 1/- 100.0.0.1
0003 0000:03:28.35 2011/06/17 (fri) 14:13:53 16 100003a8 00000000
  d629c79e53000000 12b1a4ae8b000000
0004 0000:03:28.35 2011/06/17 (fri) 14:13:53 16 10000320 00000000
  IKE SA<R> 1/- 100.0.0.1
0005 0000:03:28.35 2011/06/17 (fri) 14:13:53 16 10000320 00000000
  d629c79e53000000 12b1a4ae8b000000
0006 0000:03:28.36 2011/06/17 (fri) 14:13:53 16 10000220 00000000
  IPSEC SA<R> 1/1 100.0.0.1
0007 0000:03:28.36 2011/06/17 (fri) 14:13:53 16 10000220 00000000
  5547101a 983ce6ee

Router BのPhase1 SAの情報を確認します。

確認内容	画面表示例
Phase1 SA の情報を表示接続状態 ※ SHA-256 が表示されることを確認	Router_B#show crypto isakmp sa ISAKMP SA current sa : 1 [ 1] 100.0.0.1 <--> 200.0.0.1 <R> Main Mode UP pre-shared key DES SHA-256 Lifetime : 1000secs Current : 120secs,1kbytes mcfg config-mode: off mcfg addr: off mcfg apl-version: IKE Keepalive: dpd ICMP Keepalive: off release on addr-change: off

Router BのPhase2 SAの情報を確認します。

確認内容	画面表示例
Phase2 SA の情報を表示接続状態 ※ HMAC-SHA-256 が表示されることを確認	Router_B#show crypto ipsec sa IPSEC SA current insa : 1 current outsa : 1 [ 1] 192.168.10.0,255.255.255.0 ALL ALL <--> 192.168.20.0,255.255.255.0 ALL ALL peer: 100.0.0.1 <R> UP Tunnel ESP AES(256bits) HMAC-SHA-256 PFS:on(group5) Lifetime: 600secs Anti-Replay: Enable O-SPI: 0x5547101a Current: 132secs,1kbytes out packet : 5 error packet : 0 I-SPI: 0x983ce6ee Current: 132secs,1kbytes in packet : 5 auth packet : 5 decrypt packet : 5 discard packet : 0 replay packet : 0 auth error packet : 0

確認内容

画面表示例

Phase2 SA の情報を表示

接続状態

※ HMAC-SHA-256 が表示されることを確認

Router_B#show crypto ipsec sa
IPSEC SA
       current insa : 1
       current outsa : 1

[ 1] 192.168.10.0,255.255.255.0 ALL ALL
                <--> 192.168.20.0,255.255.255.0 ALL ALL
     peer: 100.0.0.1

     <R> UP   Tunnel ESP AES(256bits) HMAC-SHA-256 PFS:on(group5)
     Lifetime: 600secs
     Anti-Replay: Enable
     O-SPI: 0x5547101a        Current: 132secs,1kbytes
      out packet     : 5            error packet      : 0
     I-SPI: 0x983ce6ee        Current: 132secs,1kbytes
      in packet      : 5            auth packet       : 5
      decrypt packet : 5            discard packet    : 0
      replay packet : 0            auth error packet : 0

Router Bのルーティング情報を確認します。

確認内容	画面表示例
ルーティング情報を表示 IPSECIF1 の経路確認	Router_B#show ip route Max entry: 10000 (Commonness in IPv4 and IPv6) Active entry:5 (IPv4), 2 (IPv6) Peak:5 Codes: K - kernel route, C - connected, S - static, R - RIP, O - OSPF B - BGP, I - IKE, U - SA-UP, D - REDUNDANCY, E - EventAction A - AutoConfig, > - selected route, * - FIB route, p - stale info. S> * 100.0.0.1/32 [1/0] via 200.0.0.254, EWAN1 C> * 127.0.0.0/8 is directly connected, LOOP0 S> * 192.168.10.0/24 [0/0] is directly connected, IPSECIF1 C> * 192.168.20.0/24 is directly connected, LAN C> * 200.0.0.0/24 is directly connected, EWAN1

確認内容

画面表示例

ルーティング情報を表示

IPSECIF1 の経路確認

Router_B#show ip route
Max entry: 10000 (Commonness in IPv4 and IPv6)
Active entry:5 (IPv4), 2 (IPv6) Peak:5

Codes: K - kernel route, C - connected, S - static, R - RIP, O - OSPF
B - BGP, I - IKE, U - SA-UP, D - REDUNDANCY, E - EventAction
A - AutoConfig, > - selected route, * - FIB route, p - stale info.

S> * 100.0.0.1/32 [1/0] via 200.0.0.254, EWAN1
C> * 127.0.0.0/8 is directly connected, LOOP0
S> * 192.168.10.0/24 [0/0] is directly connected, IPSECIF1
C> * 192.168.20.0/24 is directly connected, LAN
C> * 200.0.0.0/24 is directly connected, EWAN1
