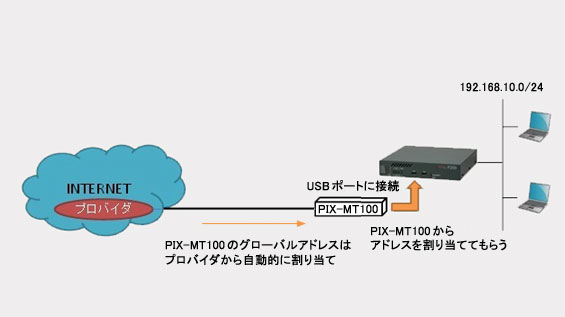

ピクセラのデータ通信端末 LTE対応USBドングル PIX-MT100 をUSB-Ethernetで使用する設定例です。
※ |
接続確認した SIM は IIJモバイルサービス(タイプD)となります。 データ通信端末の契約内容によっては、通信料のほかにプロバイダ接続料など別途料金が発生する場合があります。 |
PIX-MT100をご使用前に以下の設定を必ず行ってください。
usb ethernet-monitor 1 device MT100
即時有効(refresh)で設定した場合はusb-resetコマンドの実行もしくはデバイスの抜き差しを行ってください。
USB EthernetインタフェースにはPIX-MT100からDHCPを使用してプライベートアドレスが自動的に割り当てられます。
PIX-MT100側の設定でUSB Ethernetインタフェースに割り当てられるアドレスはデフォルトで 192.168.0.0/24 となっております(PCのユーティリティで変更可能)。
FITELnet本体側はこのアドレス空間以外のネットワークアドレスを使用する必要があります。
FITELnet本体側で 192.168.0.0/24 のネットワークを使用したい場合は、事前にPIX-MT100をPCに接続してユーティリティにて設定変更を行ってください。(詳しくはPIX-MT100の取扱説明書をご参照ください)
PIX-MT100をUSB-Ethernetで使用する場合、FITELnet本体とPIX-MT100で2回NAT変換が行われる構成となります。
このため、IPsec機能を利用する場合はNAT-Traversal機能を使用する必要があります。
NAT-Traversal機能につきましては、こちらをご参照ください。
! ! ! 特権ユーザモードに移行します。 ! Router> enable Enter password: super ←パスワードを入力します。(実際は表示されない) Router# ! ! ! 基本設定モードに移行します。 ! Router# configure terminal Router(config)# ! ! LAN1インタフェースの設定を行います。 ! (PIX-MT100がDHCPで割り当てるネットワークと異なるものにする必要があります) ! Router(config)# interface lan 1 Router(config-if lan 1)# ip address 192.168.10.1 255.255.255.0 Router(config-if lan 1)# exit ! ! LAN1インタフェースのMSS値を変更します。 ! Router(config)# mss lan 1 1380 ! PIX-MT100のMTU設定に合わせて調整します。(初期値1420 - 40 = 1380) ! ! NAT対象のネットワークを指定します。 ! Router(config)# access-list 1 permit any ! ! 学習フィルタリングで使用するアクセスリストを設定します。 ! Router(config)# access-list 100 dynamic permit ip any any Router(config)# access-list 199 deny ip any any ! ! PIX-MT100の情報取得設定を行います。(show usb 1 ethernet-infoの情報取得が可能となります) ! PIX-MT100をUSB Ethernetインタフェースで使用する場合は、本設定が必要です。 ! Router(config)# usb ethernet-monitor 1 device MT100 ! ! USB-Ethernet1インタフェースの設定を行います。 ! (F200のUSBポート2で使用したい場合は usb-ethernet 2 に対して設定を行います) ! Router(config)# interface usb-ethernet 1 Router(config-if usb-ethernet 1)# ip mtu 1420 ! PIX-MT100のMTU設定に合わせて設定します。 Router(config-if usb-ethernet 1)# ip address dhcp ! PIX-MT100からDHCPでアドレスを自動的に割り当ててもらいます。 Router(config-if usb-ethernet 1)# dhcp-client retries infinitely ! DHCPクライアント動作においてアドレスが取得できるまで ! アドレス取得動作を継続します。 Router(config-if usb-ethernet 1)# ip access-group 100 out Router(config-if usb-ethernet 1)# ip access-group 199 in ! 学習フィルタリングを使用します。 Router(config-if usb-ethernet 1)# ip nat inside source list 1 interface ! NAT+を使用します。 Router(config-if usb-ethernet 1)# exit ! ! デフォルトルートを usb-ethernet 1 に向けます。 ! (F200のUSBポート2で使用したい場合は usb-ethernet 2 に向けます) ! Router(config)# ip route 0.0.0.0 0.0.0.0 usb-ethernet 1 ! ! ProxyDNS機能を利用する設定を行います。 ! Router(config)# proxydns mode v4 ! ! DNSリゾルバの設定を行います。 ! (PIX-MT100のデバイス情報をFITELnet本体側で取得するために必要です) ! Router(config)# ip name-server 127.0.0.1 ! ! ! 特権ユーザモードに戻ります。 ! Router(config)# end ! ! ! 設定を保存します。 ! Router# save SIDE-A.cfg % saving working-config % finished saving Router# ! ! ! 設定を有効にするために再起動します。 ! Router# reset Are you OK to cold start?(y/n) y
ルーティング情報を表示します。
確認内容 | 画面表示例 |
---|---|
ルーティング情報を確認 |
Router#show ip route Max entry: 10000 (Commonness in IPv4 and IPv6) Active entry:4 (IPv4), 2 (IPv6) Peak:4 Codes: K - kernel route, C - connected, S - static, R - RIP, O - OSPF B - BGP, I - IKE, U - SA-UP, D - REDUNDANCY, E - EventAction A - AutoConfig, > - selected route, * - FIB route, p - stale info. |
※1 |
S> * 0.0.0.0/0 [1/0] 192.168.100.1, USB-ETHERNET1 C> * 127.0.0.0/8 is directly connected, LOOP0 C> * 192.168.10.0/24 is directly connected, LAN C> * 192.168.100.0/24 is directly connected, USB-ETHERNET1 |
※1:nexthopがUSB-ETHERNETとなっている経路が有効化されていることを確認してください。
(実際のnexthopアドレスは、PIX-MT100に設定されたIPアドレスとなります。PIX-MT100が網側から割り当てられたIPアドレスは下記の show usb ethernet-info コマンドで確認できます。)
USB Ethernet情報を表示します。
確認内容 | 画面表示例 |
---|---|
USB Ethernet情報を確認 |
Router#show usb 1 ethernet-info USB-ETHERNET 1 |
※1 |
USB class: CDC-ECM Device name: 4G Modem Phone number: *************** Software version: 00.00.95.1000 (03/01/2017) Network mode: lte Signal Strength: -78 dBm WAN IP address: ***.***.***.*** DNS address: ***.***.***.***, ***.***.***.*** |
※1:装着したデバイス名、デバイス情報が表示されることを確認してください。
認識できていない場合(デタッチした状態も含みます)やサポート外デバイスが装着されている場合、"not detected"や"Unsupported device"の表示になります。
