設定例
proxyDNSを利用する
概要
補足・注意点

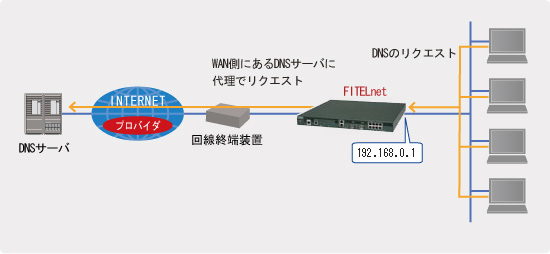

構成図
設定データの例

設定内容 設定モード 設定コマンド名 設定項目 入力値 備考
LAN側IPアドレス Port-channelインタフェース設定モード ip address LAN側IPアドレス 192.168.0.1
サブネットマスク 255.255.255.0
Tunnelインタフェース Tunnelインタフェース設定モード description 接続相手名称 A-Provider わかりやすい名称
account ユーザID user@xxxx.ne.jp
パスワード secret
ProxyDNS機能を使用する 基本設定モード proxydns domain ProxyDNS動作 any * any ipcp tunnel 1 TunnelインタフェースにIPCPで通知されたDNSサーバIPアドレスをリレー先に使用する。
dns-server ProxyDNS機能を使用するプロトコル ip IPv4で使用する


コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
!
!
! 特権ユーザモードに移行します。
!
> enable
password: super ←パスワードを入力します。(実際は表示されない)
!
!
! 基本設定モードに移行します。
!
#configure terminal

(config)#
!
!
! デフォルトルートを tunnel に設定します。
!
(config)#ip route 0.0.0.0 0.0.0.0 tunnel 1
!
!
! NAT+ の設定をします。
!
(config)#ip nat list 1 any
!
!
! GigaEthernet インタフェースとのリンク付けをします。
!
(config)#interface GigaEthernet 1/1 *1
(config-if-ge 1/1)# pppoe enable
(config-if-ge 1/1)#exit
!
!
! GigaEthernet インタフェースとのリンク付けをします。
!
(config)#interface GigaEthernet 1/2 *1
(config-if-ge 1/2)# channel-group 2
(config-if-ge 1/2)#exit
!
!
! Port-channel にLAN側IPアドレスを設定します。
!
(config)#interface Port-channel 2
(config-if-ch 2)# ip address 192.168.0.1 255.255.255.0
(config-if-ch 2)#exit
!
!
! PPPoEに関する各種設定をします。
!
(config)#interface Tunnel 1
(config-if-tun 1)# description A-Provider
(config-if-tun 1)# ip nat inside source list 1 interface
(config-if-tun 1)# tunnel mode pppoe profile PPPOE_PROF
(config-if-tun 1)# pppoe interface gigaethernet 1/1 *1
(config-if-tun 1)#exit
!
(config)#pppoe profile PPPOE_PROF
(config-pppoe-profile PPPOE_PROF)# account user@xxxx.ne.jp secret
(config-pppoe-profile PPPOE_PROF)#exit
!
!
! ProxyDNS 機能を有効化します。
!
(config)#dns-server ip enable
!
!
! ProxyDNSの動作設定をします。
!
(config)#proxydns domain 1 any * any ipcp tunnel 1
!
!
! 特権ユーザモードに戻ります。
!
(config)#end
!
!
! 設定を有効にするために refresh をします。
!
#refresh
refresh ok?[y/N]:yes
..................Done


*1:物理ポート番号の設定
*2:設定保存については、/drive配下に、任意の名前で保存して下さい。
#save /drive/[ファイル名]
