設定例
特定のログが出たらTrapを送信する
概要
補足・注意点

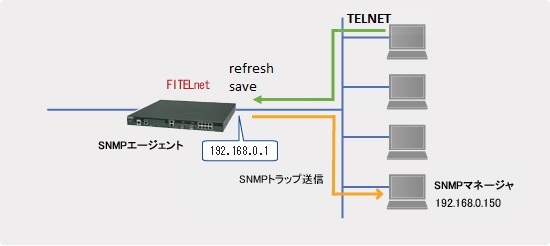

特定のログメッセージが出力された際に、トラップが送信される設定をします。
本設定例では、refresh、またはsave が実行された際に、トラップ送信する設定を考えます。
本設定例では、refresh、またはsave が実行された際に、トラップ送信する設定を考えます。
設定データの例
| 設定内容 | 設定モード | 設定コマンド名 | 設定項目 | 入力値 | 備考 |
|---|---|---|---|---|---|
| LAN側IPアドレス | Port-channelインタフェース設定モード | ip address | LAN側IPアドレス | 192.168.0.1 | |
| サブネットマスク | 255.255.255.0 | ||||
| 装置情報の設定 | 基本設定モード | snmp-server contact | sysContact（管理者名） | admin | |
| snmp-server location | sysLocation（設置場所） | Tokyo | |||
| snmp-server name | sysName（システム名称） | fitelnet-f2500-1 | |||
| SNMPマネージャの設定 | 基本設定モード | snmp-server community | コミュニティ名 | public | |
| 動作環境 | read-only | ||||
| snmp-server host | SNMPマネージャのIPアドレス | 192.168.0.150 | トラップ送信のための設定 | ||
| コミュニティ名 | public | ||||
| 動作バージョン | v2c | ||||
| snmp-server enable | トラップを送信するかどうか | traps | |||
| syslog filter の設定 | 基本設定モード | syslog filter | syslog filter名 | SYSLOG_FILTER_1 | |
| SYSLOG_FILTER_2 | |||||
| syslog filter 設定モード | message | ログメッセージ | Configuration refreshed by | ||
| Configuration saved by | |||||
| logging filterの設定 | 基本設定モード | logging filter 1 | syslog filter名 | SYSLOG_FILTER_1 | |
| 動作 | send-traps | ||||
| logging filter 2 | syslog filter名 | SYSLOG_FILTER_2 | |||
| 動作 | send-traps |
コマンド設定の例
（!の行はコメントです。実際に入力する必要はありません。）
この設定を利用したい方は
! ! ! 特権ユーザモードに移行します。 ! > enable password: super ←パスワードを入力します。（実際は表示されない） ! ! ! 基本設定モードに移行します。 ! #configure terminal (config)# ! ! ! SNMP マネージャの設定をします。 ! (config)#snmp-server community public ro (config)#snmp-server contact admin (config)#snmp-server name fitelnet-f2500-1 (config)#snmp-server enable traps (config)#snmp-server host 192.168.0.150 public v2c (config)#snmp-server location Tokyo ! ! ! syslog filter 設定モードへ移行します。 ! (config)#syslog filter SYSLOG_FILTER_1 ! ! ! ログメッセージに含まれるメッセージ文字列の設定をします。 ! (config-syslog-filter)# message Configuration refreshed by ! ! ! 基本設定モードに移行します。 ! (config-syslog-filter)#exit ! ! ! 異なるログメッセージを、同じように登録します。 ! (config)#syslog filter SYSLOG_FILTER_2 (config-syslog-filter)# message Configuration saved by (config-syslog-filter)#exit ! ! ! syslog filter に設定したログメッセージとマッチした際の動作を、trap送信とします。 ! (config)#logging filter 1 SYSLOG_FILTER_1 send-traps (config)#logging filter 2 SYSLOG_FILTER_2 send-traps ! ! ! GigaEthernet インタフェースに、port-channel をリンク付けします。 ! (config)#interface GigaEthernet 1/1 *1 (config-if-ge 1/1)# channel-group 1 (config-if-ge 1/1)#exit ! ! ! Port-channel にLAN側IPアドレスを設定します。 ! (config)#interface Port-channel 1 (config-if-ch 1)# ip address 192.168.0.1 255.255.255.0 (config-if-ch 1)#exit ! ! ! 特権ユーザモードに戻ります。 ! (config)#end ! ! ! 設定を有効にするために refresh をします。 ! #refresh refresh ok?[y/N]:yes ..................Done *1:物理ポート番号の設定 *2:設定保存については、/drive配下に、任意の名前で保存して下さい。 #save /drive/[ファイル名]
