設定例
Google Cloud Platform と IKEv2 により VPN 接続する (static 経路を利用)
概要
Static 経路を用いた IKEv2 IPsec tunnel により、Google Cloud Platform (GCP) と VPN 接続するための設定例です。
構成図
補足・注意点
GCP ではカスタマ側ネットワークと GCP ネットワークを IPsec により、VPN 接続することができます。
GCP Cloud VPN については Web で提供されている技術資料をご覧ください。
2016/9 現在のファームでは、F シリーズルータにて、IKEv2 の IPsec で複数セレクタを設定することができません。GCP 内の複数ネットワーク間で IKEv2 の IPsec 通信を行う場合は、Google Cloud Platform と IKEv2 により VPN 接続する (BGP 経路を利用)をご参考ください。

Google Cloud VPN の設定

下記の文書に従って Google Cloud VPN を設定します。

https://cloud.google.com/compute/docs/vpn/creating-vpns#creating_a_gateway_and_a_tunnel_for_an_auto_subnet_network_using_only_the_gateway_subnet


以下、主要な設定画面について説明していきます。

1.GCP グローバル IP の取得

Cloud VPN gateway に割り当てるグローバル IP を取得しておきます。
詳細は Web で提供されている技術資料をご覧ください。

2.VPN instance の作成

GCP Developers Console へログインし、メインメニューから "ネットワーキング" を選択します。

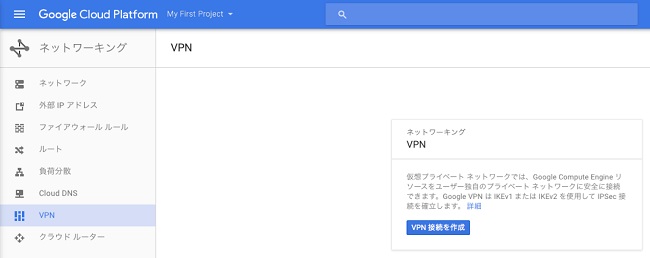

メニューの "VPN" を選択し、"VPN 接続を作成" をクリックします。

設定画面#1

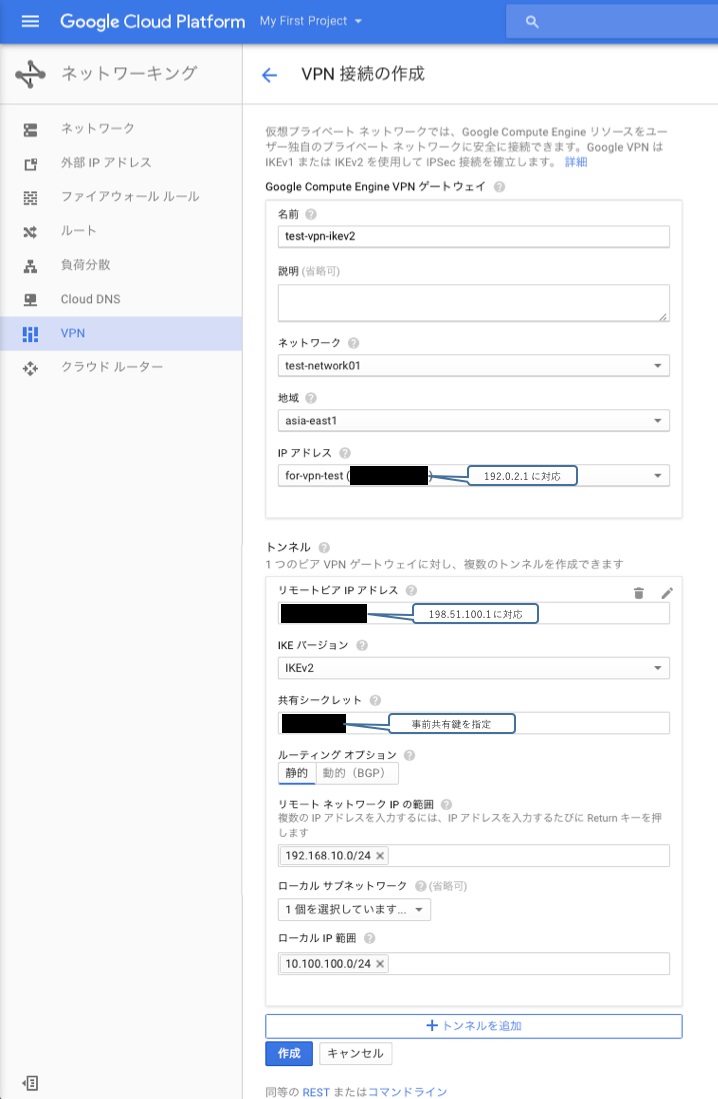

事前共有鍵、IPsec 終端アドレス、VPN セレクタ、及び、他のパラメータを入力し、VPN instance 設定を行います。
各パラメータの詳細は Web で提供されている技術資料をご覧ください。

設定画面#2

3.ファイアウォールの設定

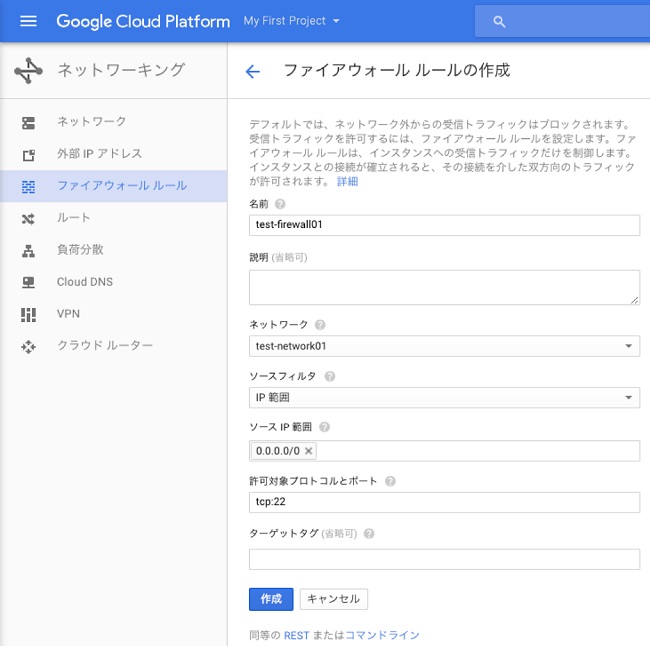

GCP ネットワークへ送信されるトラフィックのファイアウォール設定を行います。
詳細は Web で提供されている技術資料をご覧ください。

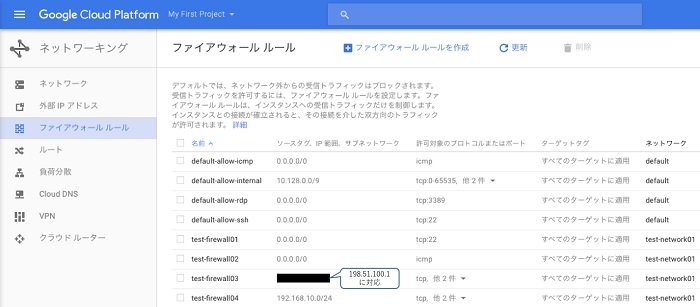

設定画面#3

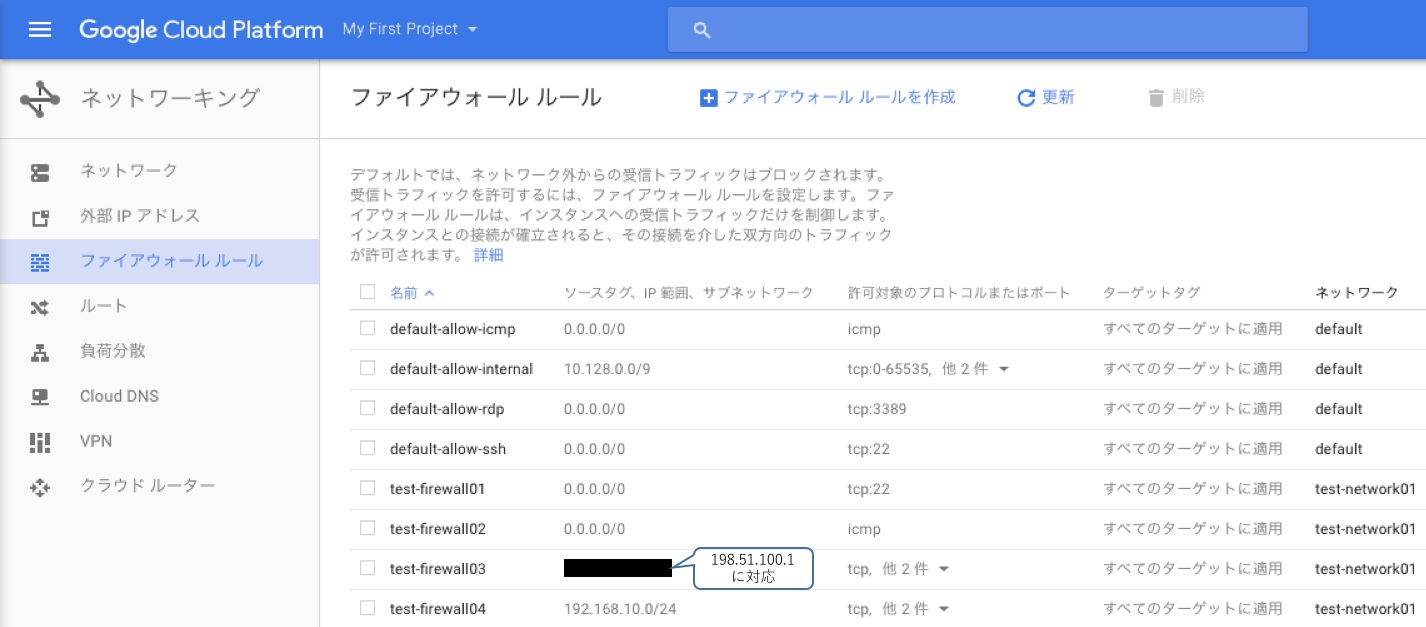

設定画面#4


F シリーズのルータ設定例
〜IPsec Phase1 ポリシー〜
暗号化アルゴリズム: AES128
認証アルゴリズム: SHA-1
認証方式: Pre-Shared Key
事前共有鍵の形式: プレインテキスト
Pre-Shared Key: GCP の VPN instance 作成時に設定したものを利用します。
Diffie-Hellman (DH): Group 2
Phase1 ライフタイム: 36,000 秒
VPN ピア IP アドレス: Cloud VPN gateway のグローバル IP を指定します。
〜IPsec Phase2 ポリシー〜
暗号化アルゴリズム: AES (鍵サイズ: 128, 192, 256)
認証アルゴリズム: SHA-1
PFS: Group 2
Phase2 ライフタイム: 10,800 秒

ルータの設定
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します(実際は何も表示されません)。

Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#!
Router(config)#! VPN設定
Router(config)#!
Router(config)# vpn enable
Router(config)# vpnlog enable
Router(config)#!
Router(config)# ip route 10.100.100.0 255.255.255.0 connected ipsecif 1
Router(config)#!
Router(config)# ipsec access-list 1 ipsec ip 192.168.10.0 0.0.0.255 10.100.100.0 0.0.0.255
Router(config)# ipsec access-list 64 bypass ip any any
Router(config)#!
Router(config)# ipsec transform-set AES-SHA ikev2 esp-aes esp-sha-hmac
Router(config)# ipsec transform-keysize AES128 esp-aes-cbc 128 256 128
Router(config)#!
Router(config)# crypto ikev2 policy 1
Router(config-ikev2)# authentication pre-share
Router(config-ikev2)# encryption aes
Router(config-ikev2)# group 2
Router(config-ikev2)# hash sha
Router(config-ikev2)# key ascii SECRET
Router(config-ikev2)# lifetime 36000
Router(config-ikev2)# match identity address 192.0.2.1
Router(config-ikev2)# self-identity address 198.51.100.1
Router(config-ikev2)# set peer 192.0.2.1
Router(config-ikev2)# exit
Router(config)#!
Router(config)# crypto map GCE1 1
Router(config-crypto-map)# match address 1
Router(config-crypto-map)# set ikev2-policy 1
Router(config-crypto-map)# set pfs group2
Router(config-crypto-map)# set security-association lifetime seconds 10800
Router(config-crypto-map)# set transform-set AES-SHA
Router(config-crypto-map)# set transform-keysize AES128
Router(config-crypto-map)# exit
Router(config)#!
Router(config)# crypto security-association
Router(config-crypto-sa)# ikealive retry max 3
Router(config-crypto-sa)# ikealive retry timer 10
Router(config-crypto-sa)# ikealive freq 10
Router(config-crypto-sa)# exit
Router(config)#!
Router(config)# interface ipsecif 1
Router(config-if ipsecif 1)# crypto map GCE1
Router(config-if ipsecif 1)# ip mtu 1390
Router(config-if ipsecif 1)# exit
Router(config)#!
Router(config)#! 経路設定
Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 1
Router(config)#!
Router(config)#! NAT対象設定
Router(config)# access-list 1 permit any
Router(config)#!
Router(config)#! フィルタ対象設定
Router(config)# access-list 100 dynamic permit ip any any
Router(config)# access-list 101 permit udp any host 198.51.100.1 eq 500
Router(config)# access-list 101 permit esp any any
Router(config)# access-list 199 deny ip any any
Router(config)#!
Router(config)#! WANインターフェース設定
Router(config)# interface pppoe 1
Router(config-if pppoe 1)# ip address 198.51.100.1
Router(config-if pppoe 1)# pppoe server internet
Router(config-if pppoe 1)# pppoe account xxxxxxxx@xxx.xxx.ne.jp xxxxxxxx
Router(config-if pppoe 1)# pppoe type lan
Router(config-if pppoe 1)#!  NAT設定
Router(config-if pppoe 1)# ip nat inside source list 1 interface
Router(config-if pppoe 1)#!  フィルタ設定
Router(config-if pppoe 1)# ip access-group 100 out
Router(config-if pppoe 1)# ip access-group 101 in
Router(config-if pppoe 1)# ip access-group 199 in
Router(config-if pppoe 1)# exit
Router(config)#!
Router(config)#! LANインターフェース設定
Router(config)# interface lan 1
Router(config-if lan 1)# ip address 192.168.10.1 255.255.255.0
Router(config-if lan 1)# exit
Router(config)#!
Router(config)#! proxydns設定
Router(config)# proxydns mode v4
Router(config)#!
Router(config)#! DHCPサーバ設定
Router(config)# service dhcp-server
Router(config)# ip dhcp pool lan 1
Router(config-dhcp-pool)# dns-server 0.0.0.0
Router(config-dhcp-pool)# default-router 0.0.0.0
Router(config-dhcp-pool)# exit
Router(config)#!
Router(config)#! 特権ユーザモードに戻ります。
Router(config)#!
Router(config)# end
Router#
!
!
! 設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving

Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y
GCP への VPN 接続確立確認
拠点ルータから GCP 内に作成した Google Compute Engine VM へ PING による疎通確認ができます。
Router#show ip route
Max entry: 10000 (Commonness in IPv4 and IPv6)
Active entry:5 (IPv4), 2 (IPv6)  Peak:6

Codes: K - kernel route, C - connected, S - static, R - RIP, O - OSPF
       B - BGP, I - IKE, U - SA-UP, D - REDUNDANCY, E - EventAction
       A - AutoConfig, P - l2tp-ppp
       > - selected route, * - FIB route, p - stale info.

S> * 0.0.0.0/0 [1/0] is directly connected, PPPoE1
S> * 10.100.100.0/24 [0/0] is directly connected, IPSECIF1
C> * 198.51.100.1/32 is directly connected, PPPoE1
C> * 127.0.0.0/8 is directly connected, LOOP0
C> * 192.168.10.0/24 is directly connected, LAN

Router#
Router#ping 10.100.100.2 source-interface lan 1
Sending 5, 100-byte ICMP Echos to 10.100.100.2, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 40/42/50 ms

Router#
