設定例

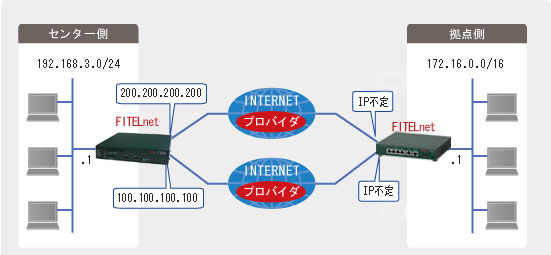

センタ(1台2回線)・拠点(1台2回線・アドレス不定)でIPsec負荷分散を行う
概要
-
設定された比率で負荷分散を行います（2つのVPNはActive-Activeです）
※ 比率は任意の整数値(0〜10)で設定できます。
10：0とした場合は通常時0側にユーザデータは流れず、Active-Standbyになります。
(keepaliveのICMPパケットは流れます) - 一方のVPNが不通となった場合は、残りのVPNで全ての通信をまかないます。また、VPNの復旧後は再び設定された比率で負荷分散を行います。
- 拠点側とセンター側は単体で回線冗長を行い、PPPoEを2セッション使用します。
- 拠点側とセンター側はメイン経路、バックアップ経路共に経路監視を行います。(経路監視にはICMP(Ping)のKeepaliveを使用)
-
メイン経路、バックアップ経路の切り替えは拠点側とセンター側が自動的に行い、メイン経路復旧後の切り戻しも拠点側とセンター側が自動的に行います。
※ Keepaliveにより、経路障害時にそのSAを消去します。SA-upルート機能と合わせ、自身のルーティングテーブルを動的に書き換えます。 - IPsecはアグレッシブモードですが、拠点側から常にSAを確立しているので、センタ側契機の通信にも対応できます。
-
センタ側で設定されるトンネルルート機能とは、IPsec-アグレッシブモードのレスポンダ側の場合でのみ使用可能です。
これは対向装置のピアへのルートをIKEネゴを契機としてnexthopを登録する機能です。 -
回線障害時の切り替えには平均で30秒ほどかかります。(Keepaliveの送信間隔が初期値で60秒に設定されているためです)
(Keepaliveに関する設定は「alive」コマンドを参照)
補足・注意点
前提条件
当設定例では、以下のアドレス・環境を前提に説明しています。
プロバイダより割り振られたアドレス（アドレスは一例です）
| センタ側 PPPoE1 | 200.200.200.200 |
| センタ側 PPPoE5 | 100.100.100.100 |
| 拠点側 PPPoE1 (EWANポートを使用) | 指定なし (EWANポートを使用) |
| 拠点側 PPPoE5 | 指定なし (LANポート4を使用) |
設定環境
| IPsecの対象とする中継パケット | 192.168.3.0/24 ⇔ 172.16.0.0/16 |
| IPsec Phase1ポリシー |
モード ･･･ Aggressiveモード 認証方式 ･･･ 事前共有鍵方式 暗号化方式 ･･･ AES 128 Diffie-Hellman ･･･ Group 2 ハッシュ方式 ･･･ SHA |
| IPsec Phase2ポリシー |
暗号化方式 ･･･ AES 128 ハッシュ方式 ･･･ SHA |
|
IPsec負荷分散の比率 （PPPoE1：PPPoE5） |
2：1 |
コマンド設定の例
（!の行はコメントです。実際に入力する必要はありません。）
この設定を利用したい方は
拠点側の設定
! ! ! 特権ユーザモードに移行します。 ! Router> enable Enter password: super ←パスワードを入力します。（実際は表示されない） Router# ! ! ! 基本設定モードに移行します。 ! Router# configure terminal Router(config)# ! ! ! LAN 側 IP アドレスを設定します。 ! Router(config)# interface lan 1 Router(config-if lan 1)# ip address 172.16.0.1 255.255.0.0 Router(config-if lan 1)# exit ! ! ! PPPoE1 の各種設定をします。 ! Router(config)# interface pppoe 1 Router(config-if pppoe 1)# pppoe server A-Provider Router(config-if pppoe 1)# pppoe account A-user@xxxx.ne.jp A-secret Router(config-if pppoe 1)# pppoe type host Router(config-if pppoe 1)# crypto map MultiPath_1 Router(config-if pppoe 1)# exit ! ! ! PPPoE5 の各種設定をします。 ! Router(config)# interface pppoe 5 Router(config-if pppoe 5)# pppoe server B-Provider Router(config-if pppoe 5)# pppoe account B-user@xxxx.ne.jp B-secret Router(config-if pppoe 5)# pppoe type host Router(config-if pppoe 5)# crypto map MultiPath_2 Router(config-if pppoe 5)# pppoe interface vlanif 1 ! PPPoE5は、VLAN1インターフェースにて行う Router(config-if pppoe 5)# exit ! ! VLANインターフェース（PPPoE5用）の各種設定をします Router(config)#interface vlanif 1 Router(config-if vlanif 1)# bridge-group lan 1 Router(config-if vlanif 1)# vlan-id 1 Router(config-if vlanif 1)#exit ! ! Ethernet（VLAN用）の設定をします ! Router(config)#line lan Router(config-line lan)# vlan 4 bridge-group 1 Router(config-line lan)# vlan 4 port-vlan 1 Router(config-line lan)#exit ! ! ! ! NAT+(IPマスカレード) 用の access-listを登録します。 ! Router(config)# access-list 1 permit 172.16.0.0 0.0.255.255 ! ! ! ルートの設定をします。 ! Router(config)# ip route 200.200.200.200 255.255.255.255 pppoe 1 Router(config)# ip route 100.100.100.100 255.255.255.255 pppoe 5 ! ! ! DHCPサーバ機能を設定します。 ! Router(config)# service dhcp-server Router(config)# ip dhcp pool lan1 Router(config-dhcp-pool)# default-router 0.0.0.0 Router(config-dhcp-pool)# exit ! ! ! 暗号化を使用する設定します。 ! Router(config)# vpn enable Router(config)# vpnlog enable ! Router(config)# crypto isakmp policy 1 Router(config-isakmp)# authentication prekey Router(config-isakmp)# key ascii furukawa Router(config-isakmp)# negotiation-mode aggressive Router(config-isakmp)# encryption aes 128 Router(config-isakmp)# group 2 Router(config-isakmp)# hash sha Router(config-isakmp)# my-identity kyoten1-1 Router(config-isakmp)# peer-identity address 200.200.200.200 Router(config-isakmp)# keepalive icmp always-send ! icmp(ping)により常時keepaliveを行う Router(config-isakmp)# keepalive-icmp peer-address 192.168.3.1 ! 監視先アドレスの設定 Router(config-isakmp)# keepalive-icmp source-interface lan 1 ! 送信元IPアドレスをLAN側IPアドレスとして、VPNトンネルを通して ! keepaliveを行う Router(config-isakmp)# keepalive-icmp multi-path interface pppoe 1 *1 ! keepaliveの送信インタフェースの設定 Router(config-isakmp)# exit ! Router(config)# crypto isakmp policy 2 Router(config-isakmp)# authentication prekey Router(config-isakmp)# key ascii furukawa Router(config-isakmp)# negotiation-mode aggressive Router(config-isakmp)# encryption aes 128 Router(config-isakmp)# group 2 Router(config-isakmp)# hash sha Router(config-isakmp)# my-identity kyoten1-2 Router(config-isakmp)# peer-identity address 100.100.100.100 Router(config-isakmp)# keepalive-icmp peer-address 192.168.3.1 Router(config-isakmp)# keepalive-icmp source-interface lan 1 Router(config-isakmp)# keepalive-icmp multi-path interface pppoe 5 *1 Router(config-isakmp)# keepalive icmp always-send Router(config-isakmp)# exit ! Router(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac ! Router(config)# ipsec access-list 10 ipsec ip 172.16.0.0 0.0.255.255 192.168.3.0 0.0.0.255 Router(config)# ipsec access-list 64 bypass ip any any ! Router(config)# crypto map MultiPath_1 1 Router(config-crypto-map)# match address 10 multi-path balance 2 *2 ! 比率2で負荷分散 Router(config-crypto-map)# set peer address 200.200.200.200 Router(config-crypto-map)# set transform-set P2-POLICY Router(config-crypto-map)# set security-association always-up ! 常時SAを維持 Router(config-crypto-map)# sa-up route interface pppoe 1 *3 ! SAの確立を契機としてセンタ側LAN(192.168.3.0/24)へのルート情報を登録し、 ! nexthopをpppoe1とする Router(config-crypto-map)# exit ! Router(config)# crypto map MultiPath_2 2 Router(config-crypto-map)# match address 10 multi-path balance 1 *2 ! 比率1で負荷分散 Router(config-crypto-map)# set peer address 100.100.100.100 Router(config-crypto-map)# set transform-set P2-POLICY Router(config-crypto-map)# set security-association always-up Router(config-crypto-map)# sa-up route interface pppoe 5 *3 Router(config-crypto-map)# exit ! ! ! 特権ユーザモードに戻ります。 ! Router(config)# end ! ! ! 設定を保存します。 ! Router# save SIDE-A.cfg % saving working-config % finished saving Router# ! ! ! 設定を有効にするために再起動します。 ! Router# reset Are you OK to cold start?(y/n) y
| *1 ： |
pppoe 1 や pppoe 5 ではなく、ewan 1 や vlan でアドレスをマニュアル設定している場合は、次のように設定します。
|
| *2 ： |
負荷分散の比率は送信方向のパケットに対してのみ機能します。（受信方向の分散比率はセンタ側で行ってください） センタ側と拠点側で分散比率を合わせる必要はありません。 |
| *3 ： |
pppoe 1 や pppoe 5 ではなく、ewan 1 や vlan でアドレスをマニュアル設定している場合は、次のように設定します。
|
コマンド設定の例
（!の行はコメントです。実際に入力する必要はありません。）
この設定を利用したい方は
センター側の設定
! ! ! 特権ユーザモードに移行します。 ! Router> enable Enter password: super ←パスワードを入力します。（実際は表示されない） Router# ! ! ! 基本設定モードに移行します。 ! Router# configure terminal Router(config)# ! ! ! LAN 側 IP アドレスを設定します。 ! Router(config)# interface lan 1 Router(config-if lan 1)# ip address 192.168.3.1 255.255.255.0 Router(config-if lan 1)# exit ! ! ! PPPoE1 の各種設定をします。 ! Router(config)# interface pppoe 1 Router(config-if pppoe 1)# crypto map MultiPath_1 Router(config-if pppoe 1)# pppoe server FLETS-1 Router(config-if pppoe 1)# pppoe account abc012@***.***.ne.jp xxxyyyzzz Router(config-if pppoe 1)# pppoe type host Router(config-if pppoe 1)# ip address 200.200.200.200 Router(config-if pppoe 1)# exit ! ! ! PPPoE5 の各種設定をします。 ! Router(config)# interface pppoe 5 Router(config-if pppoe 5)# crypto map MultiPath_2 Router(config-if pppoe 5)# pppoe server FLETS-2 Router(config-if pppoe 5)# pppoe account def345@***.***.ne.jp zzzyyyxxx Router(config-if pppoe 5)# pppoe type host Router(config-if pppoe 5)# ip address 100.100.100.100 Router(config-if pppoe 5)# exit ! ! ! 暗号化を使用する設定します。 ! Router(config)# vpn enable Router(config)# vpnlog enable ! Router(config)# crypto isakmp policy 1 Router(config-isakmp)# authentication prekey Router(config-isakmp)# key ascii furukawa Router(config-isakmp)# negotiation-mode aggressive Router(config-isakmp)# encryption aes 128 Router(config-isakmp)# group 2 Router(config-isakmp)# hash sha Router(config-isakmp)# peer-identity host kyoten1-1 Router(config-isakmp)# keepalive-icmp peer-address 172.16.0.1 Router(config-isakmp)# keepalive-icmp source-interface lan 1 Router(config-isakmp)# keepalive-icmp multi-path interface pppoe 1 Router(config-isakmp)# keepalive icmp always-send Router(config-isakmp)# tunnel-route interface pppoe 1 Router(config-isakmp)# exit ! Router(config)# crypto isakmp policy 2 Router(config-isakmp)# authentication prekey Router(config-isakmp)# key ascii furukawa Router(config-isakmp)# negotiation-mode aggressive Router(config-isakmp)# encryption aes 128 Router(config-isakmp)# group 2 Router(config-isakmp)# hash sha Router(config-isakmp)# peer-identity host kyoten1-2 Router(config-isakmp)# keepalive-icmp peer-address 172.16.0.1 Router(config-isakmp)# keepalive-icmp source-interface lan 1 Router(config-isakmp)# keepalive-icmp multi-path interface pppoe 5 Router(config-isakmp)# keepalive icmp always-send Router(config-isakmp)# tunnel-route interface pppoe 5 Router(config-isakmp)# exit ! Router(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac ! Router(config)# ipsec access-list 10 ipsec ip 192.168.3.0 0.0.0.255 172.16.0.0 0.0.255.255 Router(config)# ipsec access-list 64 bypass ip any any ! Router(config)# crypto map MultiPath_1 1 Router(config-crypto-map)# match address 10 multi-path balance 2 Router(config-crypto-map)# set peer host kyoten1-1 Router(config-crypto-map)# set transform-set P2-POLICY Router(config-crypto-map)# sa-up route interface pppoe 1 Router(config-crypto-map)# exit ! Router(config)# crypto map MultiPath_2 2 Router(config-crypto-map)# match address 10 multi-path balance 1 Router(config-crypto-map)# set peer host kyoten1-2 Router(config-crypto-map)# set transform-set P2-POLICY Router(config-crypto-map)# sa-up route interface pppoe 5 Router(config-crypto-map)# exit ! ! ! 特権ユーザモードに戻ります。 ! Router(config)# end ! ! ! 設定を保存します。 ! Router# save SIDE-A.cfg % saving working-config % finished saving Router# ! ! ! 設定を有効にするために再起動します。 ! Router# reset Are you OK to cold start?(y/n) y
