設定例
センタ(2台各1回線)・拠点(1台2回線)でIPsec負荷分散を行う
概要
  • 拠点側に設定された比率で負荷分散を行います(2つのVPNはActive-Activeです)
    比率は任意の整数値(0〜10)で設定できます。
    10:0とした場合は通常時0側にユーザデータは流れず、Active-Standbyになります。(keepaliveのICMPパケットは流れます)
  • 一方のVPNが不通となった場合は、残りのVPNで全ての通信をまかないます。
    また、VPNの復旧後は再び設定された比率で負荷分散を行います。
  • 拠点側は単体で回線冗長を行い、PPPoE(IPアドレス不定)を2セッション使用します。
  • センタ側は2台で機器冗長と回線冗長を行い、それぞれPPPoE(IPアドレス固定)を1セッション使用します。
  • 拠点側はVPN1経路、VPN2経路共に経路監視を行います。
    センタ側はそれぞれの経路を監視します。(経路監視にはICMP(Ping)のKeepaliveを使用)
  • VPN1経路、VPN2経路の切り替えは拠点側が自動的に行い、経路復旧後の切り戻しも拠点側が自動的に行います。
    Keepaliveにより、経路障害時にそのSAを消去します。SA-upルート機能と合わせ、自身のルーティングテーブルを動的に書き換えます。
  • IPsecはアグレッシブモードですが、拠点側から常にSAを確立しているので、センタ側契機の通信にも対応できます。
  • センタ側2台はSAの確立を契機として到達可能となった経路情報をLAN側に広告(sa-upルート機能とRIP)します。センタ側の経路制御はL3SWがメトリック値をもとに判断します。
  • センタ側で設定されるトンネルルート機能とは、IPsec-アグレッシブモードのレスポンダ側の場合でのみ使用可能です。これは対向装置のピアへのルートをIKEネゴを契機としてnexthopを登録する機能です。
  • 回線障害時の切り替えには平均で30秒ほどかかります。(Keepaliveの送信間隔が初期値で60秒に設定されているためです)(Keepaliveに関する設定は「alive」コマンドを参照)
補足・注意点

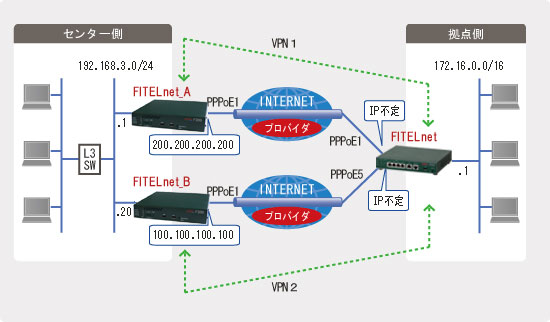

構成図
前提条件
当設定例では、以下のアドレス・環境を前提に説明しています。
プロバイダより割り振られたアドレス(アドレスは一例です)
センタ側 FITELnetA PPPoE1 200.200.200.200
センタ側 FITELnetB PPPoE1 100.100.100.100
拠点側 PPPoE1 指定なし(EWANポートを使用)
拠点側 PPPoE5 指定なし(LANポート4を使用)
設定環境
IPsecの対象とする中継パケット any ⇔ 172.16.0.0/16
※センタ側L3SWの背後の別セグメントからもVPN可能
IPsec Phase1ポリシー モード ・・・ Aggressiveモード
認証方式 ・・・ 事前共有鍵方式
暗号化方式 ・・・ AES 128
Diffie-Hellman ・・・ Group 2
ハッシュ方式 ・・・ SHA
IPsec Phase2ポリシー 暗号化方式 ・・・ AES 128
ハッシュ方式 ・・・ SHA
IPsec負荷分散の比率
(PPPoE1:PPPoE5)
2:1 ※1 (拠点側)
L3SWの設定 RIP(Ver.2)を受信
コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
拠点側の設定
!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します。(実際は表示されない)

Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! LAN 側 IP アドレスを設定します。
!
Router(config)# interface lan 1
Router(config-if lan 1)# ip address 172.16.0.1 255.255.0.0
Router(config-if lan 1)# exit
!
!
! PPPoE1 の各種設定をします。
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)# pppoe server A-Provider
Router(config-if pppoe 1)# pppoe account A-user@xxxx.ne.jp A-secret
Router(config-if pppoe 1)# pppoe type host
Router(config-if pppoe 1)# crypto map MAP1
Router(config-if pppoe 1)# exit
!
!
! PPPoE5 の各種設定をします。
!
Router(config)# interface pppoe 5
Router(config-if pppoe 5)# pppoe server B-Provider
Router(config-if pppoe 5)# pppoe account B-user@xxxx.ne.jp B-secret
Router(config-if pppoe 5)# pppoe type host
Router(config-if pppoe 5)# crypto map MAP2
Router(config-if pppoe 5)# pppoe interface vlanif 1
!                           PPPoE5は、VLAN1インターフェースにて行う
Router(config-if pppoe 5)# exit
!
! VLANインターフェース(PPPoE5用)の各種設定をします
Router(config)#interface vlanif 1
Router(config-if vlanif 1)# bridge-group lan 1
Router(config-if vlanif 1)# vlan-id 1
Router(config-if vlanif 1)#exit
!
! Ethernet(VLAN用)の設定をします
!
Router(config)#line lan
Router(config-line lan)# vlan 4 bridge-group 1
Router(config-line lan)# vlan 4 port-vlan 1
Router(config-line lan)#exit
!
!
! ルート情報を設定します。
!
Router(config)# ip route 200.200.200.200 255.255.255.255 pppoe 1
Router(config)# ip route 100.100.100.100 255.255.255.255 pppoe 5
!
!
! DHCPサーバ機能を設定します。
!
Router(config)# service dhcp-server
Router(config)# ip dhcp pool lan 1
Router(config-dhcp-pool)# default-router 172.16.0.1
Router(config-dhcp-pool)# exit
!
!
! 暗号化を使用する設定します。
!
Router(config)# vpn enable
Router(config)# vpnlog enable
!
Router(config)# crypto isakmp policy 1
Router(config-isakmp)# authentication prekey
Router(config-isakmp)# encryption aes 128
Router(config-isakmp)# group 2
Router(config-isakmp)# hash sha
Router(config-isakmp)# key ascii furukawa
Router(config-isakmp)# negotiation-mode aggressive
Router(config-isakmp)# my-identity KYOTEN1-1
Router(config-isakmp)# peer-identity address 200.200.200.200
Router(config-isakmp)# keepalive icmp always-send
!                                        icmp(ping)により常時keepaliveを行う
Router(config-isakmp)# keepalive-icmp peer-address 192.168.3.1
!                                        監視先アドレスの設定
Router(config-isakmp)# keepalive-icmp source-interface lan 1
!                      送信元IPアドレスをLAN側IPアドレスとして、VPNトンネルを通して
!                      keepaliveを行う
Router(config-isakmp)# keepalive-icmp multi-path interface pppoe 1 *1
!                                        keepaliveの送信インタフェースの設定
Router(config-isakmp)# exit
!
Router(config)# crypto isakmp policy 2
Router(config-isakmp)# authentication prekey
Router(config-isakmp)# encryption aes 128
Router(config-isakmp)# group 2
Router(config-isakmp)# hash sha
Router(config-isakmp)# key ascii furukawa
Router(config-isakmp)# negotiation-mode aggressive
Router(config-isakmp)# my-identity KYOTEN1-2
Router(config-isakmp)# peer-identity address 100.100.100.100
Router(config-isakmp)# keepalive-icmp peer-address 192.168.3.20
Router(config-isakmp)# keepalive-icmp source-interface lan 1
Router(config-isakmp)# keepalive-icmp multi-path interface pppoe 5 *1
Router(config-isakmp)# keepalive icmp always-send
Router(config-isakmp)# exit
!
Router(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac
!
Router(config)# ipsec access-list 10 ipsec ip 172.16.0.0 0.0.255.255 any
!                                                         センタ側LANのネットワークアドレスを任意
!                                                           →L3SWの内側のネットワークを問わない
Router(config)# ipsec access-list 64 bypass ip any any
!
Router(config)# crypto map MAP1 1
Router(config-crypto-map)# match address 10 multi-path balance 2 *2
!                                                  比率2で負荷分散
Router(config-crypto-map)# set peer address 200.200.200.200
Router(config-crypto-map)# set transform-set P2-POLICY
Router(config-crypto-map)# set security-association always-up
!                                                       常時SAを維持
Router(config-crypto-map)# sa-up route interface pppoe 1 *3
!                          SAの確立を契機としてセンタ側LAN(any)へのルート情報を登録し、
!                          nexthopをpppoe1とする
Router(config-crypto-map)# exit
!
Router(config)# crypto map MAP2 2
Router(config-crypto-map)# match address 10 multi-path balance 1 *2
!                                                  比率1で負荷分散
Router(config-crypto-map)# set peer address 100.100.100.100
Router(config-crypto-map)# set transform-set P2-POLICY
Router(config-crypto-map)# set security-association always-up
Router(config-crypto-map)# sa-up route interface pppoe 5 *3
Router(config-crypto-map)# exit
!
!
! 特権ユーザモードに戻ります。
!
Router(config)# end
!
!
! 設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving

Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y
*1 : pppoe 1 や pppoe 5 ではなく、ewan 1 や vlan でアドレスをマニュアル設定している場合は、次のように設定します。
keepalive-icmp multi-path address <nexthop のアドレス>
*2 : 負荷分散の比率は送信方向のパケットに対してのみ機能します。
*3 : pppoe 1 や pppoe 5 ではなく、ewan 1 や vlan でアドレスをマニュアル設定している場合は、次のように設定します。
sa-up route address <nexthop のアドレス>
コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
センター側 FITELnet_A の設定
!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します。(実際は表示されない)

Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
Router(config)# hostname FITELnet_A
FITELnet_A(config)#
!
!
! LAN 側 IP アドレスを設定します。
!
FITELnet_A(config)# interface lan 1
FITELnet_A(config-if lan 1)# ip address 192.168.3.1 255.255.255.0
FITELnet_A(config-if lan 1)# exit
!
!
! PPPoE1 の各種設定をします。
!
FITELnet_A(config)# interface pppoe 1
FITELnet_A(config-if pppoe 1)# crypto map MAP1
FITELnet_A(config-if pppoe 1)# pppoe server test
FITELnet_A(config-if pppoe 1)# pppoe account zyx@furukawa.co.jp zyx
FITELnet_A(config-if pppoe 1)# pppoe type host
FITELnet_A(config-if pppoe 1)# ip address 200.200.200.200
FITELnet_A(config-if pppoe 1)# exit
!
!
! RIP の各種設定をします。
!
FITELnet_A(config)# router rip
FITELnet_A(config-rip)# network lan 1
FITELnet_A(config-rip)# redistribute local-prot1 route-map AAA
!                    sa-upルートで学習した経路情報をRIPで広告(ルートMAP「AAA」を適用)
FITELnet_A(config-rip)# exit
!
FITELnet_A(config)# route-map AAA permit 1
FITELnet_A(config-rmap AAA permit 1)# set metric 6
!                                  RIPで広告するメトリック値を6に設定
FITELnet_A(config-rmap AAA permit 1)# exit
!
!
! 暗号化を使用する設定します。
!
FITELnet_A(config)# vpn enable ewan 1
FITELnet_A(config)# vpnlog enable
!
FITELnet_A(config)# crypto isakmp policy 1
FITELnet_A(config-isakmp)# authentication prekey
FITELnet_A(config-isakmp)# encryption aes 128
FITELnet_A(config-isakmp)# group 2
FITELnet_A(config-isakmp)# hash sha
FITELnet_A(config-isakmp)# keepalive icmp always-send
FITELnet_A(config-isakmp)# keepalive-icmp peer-address 172.16.0.1
FITELnet_A(config-isakmp)# keepalive-icmp source-interface lan 1
FITELnet_A(config-isakmp)# keepalive-icmp multi-path interface pppoe 1
FITELnet_A(config-isakmp)# key ascii furukawa
FITELnet_A(config-isakmp)# peer-identity host KYOTEN1-1
FITELnet_A(config-isakmp)# tunnel-route interface pppoe 1
FITELnet_A(config-isakmp)# exit
!
FITELnet_A(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac
!
FITELnet_A(config)# ipsec access-list 10 ipsec ip any 172.16.0.0 0.0.255.255
FITELnet_A(config)# ipsec access-list 64 bypass ip any any
!
FITELnet_A(config)# crypto map MAP1 1
FITELnet_A(config-crypto-map)# match address 10
FITELnet_A(config-crypto-map)# set peer host KYOTEN1-1
FITELnet_A(config-crypto-map)# set transform-set P2-POLICY
FITELnet_A(config-crypto-map)# sa-up route interface pppoe 1 local-prot1 100
!                           自身の経路情報にディスタンス値100として登録
FITELnet_A(config-crypto-map)# exit
!
!
! 特権ユーザモードに戻ります。
!
FITELnet_A(config)# end
!
!
! 設定を保存します。
!
FITELnet_A# save SIDE-A.cfg
% saving working-config
% finished saving

FITELnet_A#
!
!
! 設定を有効にするために再起動します。
!
FITELnet_A# reset
Are you OK to cold start?(y/n) y
コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
センター側 FITELnet_B の設定
!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します。(実際は表示されない)

Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
Router(config)# hostname FITELnet_B
FITELnet_B(config)#
!
!
! LAN 側 IP アドレスを設定します。
!
FITELnet_B(config)# interface lan 1
FITELnet_B(config-if lan 1)# ip address 192.168.3.20 255.255.255.0
FITELnet_B(config-if lan 1)# exit
!
!
! PPPoE1 の各種設定をします。
!
FITELnet_B(config)# interface pppoe 1
FITELnet_B(config-if pppoe 1)# crypto map map2
FITELnet_B(config-if pppoe 1)# pppoe server test2
FITELnet_B(config-if pppoe 1)# pppoe account xyz@furukawa.co.jp xyz
FITELnet_B(config-if pppoe 1)# pppoe type host
FITELnet_B(config-if pppoe 1)# ip address 100.100.100.100
FITELnet_B(config-if pppoe 1)# exit
!
!
! RIP の各種設定をします。
!
FITELnet_B(config)# router rip
FITELnet_B(config-rip)# network lan 1
FITELnet_B(config-rip)# redistribute local-prot2 route-map AAA
!                    sa-upルートで学習した経路情報をRIPで広告(ルートMAP「AAA」を適用)
FITELnet_B(config-rip)# exit
!
FITELnet_B(config)# route-map AAA permit 1
FITELnet_B(config-rmap AAA permit 1)# set metric 10
!                                  RIPで広告するメトリック値を10に設定
FITELnet_B(config-rmap AAA permit 1)# exit
!
!
! 暗号化を使用する設定します。
!
FITELnet_B(config)# vpn enable ewan 1
FITELnet_B(config)# vpnlog enable
!
FITELnet_B(config)# crypto isakmp policy 1
FITELnet_B(config-isakmp)# authentication prekey
FITELnet_B(config-isakmp)# encryption aes 128
FITELnet_B(config-isakmp)# group 2
FITELnet_B(config-isakmp)# hash sha
FITELnet_B(config-isakmp)# keepalive icmp always-send
FITELnet_B(config-isakmp)# keepalive-icmp peer-address 172.16.0.1
FITELnet_B(config-isakmp)# keepalive-icmp source-interface lan 1
FITELnet_B(config-isakmp)# keepalive-icmp multi-path interface pppoe 1
FITELnet_B(config-isakmp)# key ascii furukawa
FITELnet_B(config-isakmp)# peer-identity host KYOTEN1-2
FITELnet_B(config-isakmp)# tunnel-route interface pppoe 1
FITELnet_B(config-isakmp)# exit
!
FITELnet_B(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac
!
FITELnet_B(config)# ipsec access-list 10 ipsec ip any 172.16.0.0 0.0.255.255
FITELnet_B(config)# ipsec access-list 64 bypass ip any any
!
FITELnet_B(config)# crypto map map2 1
FITELnet_B(config-crypto-map)# match address 10
FITELnet_B(config-crypto-map)# set peer host KYOTEN1-2
FITELnet_B(config-crypto-map)# set transform-set P2-POLICY
FITELnet_B(config-crypto-map)# sa-up route interface pppoe 1 local-prot2 150
!                           自身の経路情報にディスタンス値150として登録
FITELnet_B(config-crypto-map)# exit
!
!
! 特権ユーザモードに戻ります。
!
FITELnet_B(config)# end
FITELnet_B#
!
!
! 設定を保存します。
!
FITELnet_B# save SIDE-A.cfg
% saving working-config
% finished saving

FITELnet_B#
!
!
! 設定を有効にするために再起動します。
!
FITELnet_B# reset
Are you OK to cold start?(y/n) y

ページトップへ

All Rights Reserved, Copyright(C) FURUKAWA ELECTRIC CO., LTD. 2012
