設定例
IPsec通信を使用したマルチキャストルーティングを行う
概要

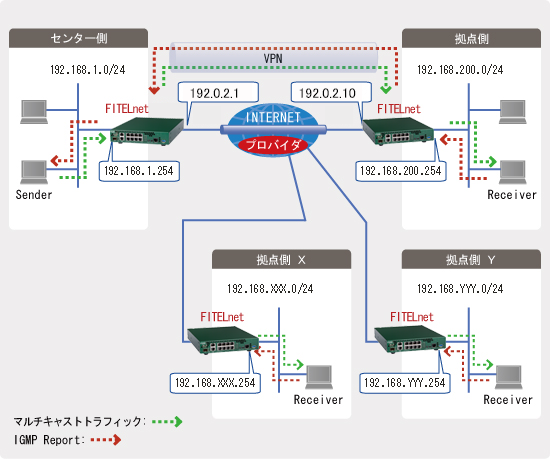

IPsec通信を利用してのマルチキャストルーティングを行なうための設定例について記載します。

補足・注意点
前提条件

IPsec条件
ISAKMP ポリシー モード Mainモード
認証方式 事前共有鍵方式
暗号化方式 AES 128,256ビット
ハッシュ方式 SHA-256
Diffie-Hellman Group 14
ライフタイム 86400秒
IPSEC ポリシー PFS Group14
暗号化方式 AES 128,256ビット
ハッシュ方式 SHA-256
ライフタイム 28800秒
フラグメント ポストフラグメント
拠点(F220) 常にSAを確立する
IPsec対象経路 センタ(F220) 192.168.200.0/24(拠点1)
拠点(F220) 192.168.1.0/24(センタ)

インターフェース設定モード
項目 センタ(F220) 拠点(F220)
WANインターフェース interface GigaEthernet 2/1  ※ interface GigaEthernet 2/1  ※
  インターフェース名 pppoe enable pppoe enable
  VLAN-ID値 vlan-id 2 vlan-id 2
  ブリッジグループ番号 bridge-group 2 bridge-group 2
インターフェース設定 interface Tunnel 1 interface Tunnel 1
  PPPoE プロファイル PPPOE_PROF PPPOE_PROF
PPPoE プロファイル設定 pppoe profile PPPOE_PROF pppoe profile PPPOE_PROF
LANインターフェース interface GigaEthernet 1/1  ※ interface GigaEthernet 1/1  ※
  インターフェース名 channel-group 1 channel-group 1
  VLAN-ID値 vlan-id 1 vlan-id 1
  ブリッジグループ番号 bridge-group 1 bridge-group 1
インターフェース設定 interface Port-channel 1 interface Port-channel 1
※GigaEthernet の設定には必ずvlanidとbridge-groupの設定が必要です。
VPN設定モード
項目 センタ(F220) 拠点(F220)
インターフェース設定 interface Tunnel 2 interface Tunnel 2
  マップ名 KYOTEN CENTER
マップ設定 crypto map KYOTEN ipsec-isakmp crypto map CENTER ipsec-isakmp
  セレクタ名 SELECTOR SELECTOR
  ISAKMP プロファイル PROF0001 PROF0001
セレクタ設定
(VPN対象パケット)
crypto ipsec selector SELECTOR crypto ipsec selector SELECTOR
ISAKMP プロファイル設定 crypto isakmp profile PROF0001 crypto isakmp profile PROF0001
  ISAKMP ポリシー名 P1-POLICY P1-POLICY
  IPSEC ポリシー名 P2-POLICY P2-POLICY
  対向装置の識別方法設定 match identity user id-kyoten match identity user center
  本装置の識別方法設定 self-identity user-fqdn center self-identity user-fqdn id-kyoten
ISAKMP ポリシー設定 crypto isakmp policy P1-POLICY crypto isakmp policy P1-POLICY
IPSEC ポリシー設定 crypto ipsec policy P2-POLICY crypto ipsec policy P2-POLICY

マルチキャストルーティング設定
項目 センタ(F220) 拠点(F220)
基本設定 ip multicast-routing proxy ip multicast-routing proxy
IGMP Proxyとして動作するインターフェース interface Tunnel 2
interface Port-channel 1
interface Tunnel 2
interface Port-channel 1
IGMP Proxyの動作を有効とするグループアドレス any any
上流インタフェース interface Port-channel 1 interface Tunnel 2

コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
センタ
  拠点1台分の設定例となります。crypto isakmp profile, crypto map, interface tunnel の各設定を
  追加すれば、拠点複数台接続可能です。
!
! 特権ユーザモードに移行します。
!
> enable
password: super *4 ←パスワードを入力します。(実際は表示されない)
!
!
! 基本設定モードに移行します。
!
#configure terminal
!
!
! 各拠点宛の経路情報をに設定します。
!
(config)#ip route 192.0.2.10 255.255.255.255 tunnel 1
(config)#ip route 192.168.200.0 255.255.255.0 tunnel 2
!
!
! NAT で変換対象とする送信元アドレス
! (ここではLAN 側アドレスを対象とします)を登録します。
!
(config)# ip nat list 1 192.168.1.0 0.0.0.255
!
!
! Port-channel にLAN側IPアドレスなどを設定します。
!
(config)#interface Port-channel 1
(config-if-ch 1)# ip address 192.168.1.254 255.255.255.0
(config-if-ch 1)#  mss 1300
!
!
! IGMP Proxyとして動作させる設定をします。
!
(config-if-ch 1)# ip igmp proxy
!
!
! 基本設定モードに戻ります。
!
(config-if-ch 1)#exit
!
!
! PPPoEの設定をします。
! プロバイダから指定された 認証ID、パスワードなどを設定します。
!
(config)#pppoe profile PPPOE_PROF
(config-pppoe-profile PPPOE_PROF)# account abc012@***.***.ne.jp xxxyyyzzz
(config-pppoe-profile PPPOE_PROF)#exit
!
!
! Tunnel インタフェース設定モードに移行します。
!
(config)#interface Tunnel 1
!
!
! プロバイダから指定された IPアドレスなどを設定します。
!
(config-if-tun 1)# description FLETS
(config-if-tun 1)# ip address 192.0.2.1 255.255.255.255
!
!
! NAT+ の設定をします。
!
(config-if-tun 1)# ip nat inside source list 1 interface
!
!
! pppoe profile とのリンク付けをします。
!
(config-if-tun 1)# tunnel mode pppoe profile PPPOE_PROF
!
!
GigaEthernet インタフェースとのリンク付けをします。
!
(config-if-tun 1)# pppoe interface gigaethernet 2/1 *1
!
!
! 基本設定モードに戻ります。
!
(config-if-tun 1)#exit
!
!
! PPPoE 通信で使用する物理インタフェースを設定します。
!
(config)#interface GigaEthernet 2/1 *1
(config-if-ge 2/1)# vlan-id 2
(config-if-ge 2/1)# bridge-group 2
(config-if-ge 2/1)# pppoe enable
(config-if-ge 2/1)#exit
!
!
! GigaEthernet インタフェースに、port-channel をリンク付けします。
!
(config)#interface GigaEthernet 1/1 *1
(config-if-ge 1/1)# vlan-id 1
(config-if-ge 1/1)# bridge-group 1
(config-if-ge 1/1)# channel-group 1
(config-if-ge 1/1)#exit
!
!
! VPNセレクタの設定を行ないます。
!
(config)#crypto ipsec selector SELECTOR
(config-ip-selector)# src 1 ipv4 any
(config-ip-selector)# dst 1 ipv4 any
(config-ip-selector)#exit
!
!
! DPDの設定をします。
!
(config)#crypto isakmp keepalive
!
!
! VPN通信動作中の詳細なログを残す設定にします。
!
(config)#crypto isakmp log sa
(config)#crypto isakmp log session
(config)#crypto isakmp log negotiation-fail
!
(config)#logging buffer level informational
!
!
! ISAKMP ポリシーの設定を行ないます。
!
(config)#crypto isakmp policy P1-POLICY
!
!
! 認証方式に事前共有鍵を使用します。
!
(config-isakmp)# authentication pre-share
!
!
! 暗号方式の指定します。
!
(config-isakmp)# encryption aes
!
!
! 鍵長を指定します。
!
(config-isakmp)# encryption-keysize aes 128 256 256
!
!
! Diffie Hellmanのグループの指定します。
!
(config-isakmp)# group 14
!
!
! IKE SAのライフタイムの指定(秒)します。
!
(config-isakmp)# lifetime 86400
!
!
! ハッシュ方式の指定します。
!
(config-isakmp)# hash sha-256
!
!
! メインモードを使用します。
!
(config-isakmp)# initiate-mode main
!
!
! 基本設定モードに戻ります。
!
(config-isakmp)#exit
!
!
! 拠点1向けのISAKMP プロファイルを設定します。
!
(config)#crypto isakmp profile PROF0001
!
!
! 自装置のWAN アドレスを設定します。
!
(conf-isa-prof)# local-address 192.0.2.1
!
!
! ISAKMP ポリシーとリンク付けします。
!
(conf-isa-prof)# set isakmp-policy P1-POLICY
!
!
! IPSEC ポリシーとリンク付けします。
!
(conf-isa-prof)# set ipsec-policy P2-POLICY
!
!
! 拠点1のWAN アドレスを設定します。
!
(conf-isa-prof)#  set peer 192.0.2.10
!
!
! 対向装置の識別方法を設定します。
!
(conf-isa-prof)# match identity user id-kyoten
!
!
! 本装置の識別方法を設定します。
!
(conf-isa-prof)# self-identity user-fqdn center
!
!
! IKE バージョンを指定します。
!
(conf-isa-prof)# ike-version 1
!
!
! 共通鍵を設定します。
!
(conf-isa-prof)# local-key SECRET-VPN
!
!
! 基本設定モードに戻ります。
!
(conf-isa-prof)#exit
!
!
! IPSEC ポリシーを設定します。
!
(config)#crypto ipsec policy P2-POLICY
!
!
! Diffie Hellmanのグループの指定します。
!
(conf-ipsec)# set pfs group14
!
!
! IPsec SAのライフタイムの指定(秒)します。
!
(conf-ipsec)# set security-association lifetime seconds 28800
!
!
! 鍵長を指定します。
!
(conf-ipsec)# set security-association transform-keysize aes 128 256 256
!
!
! 暗号化アルゴリズム、認証アルゴリズムを指定します。
!
(conf-ipsec)# set security-association transform esp-aes esp-sha256-hmac
!
!
! 暗号化されたESPパケットの MTU 長を設定します。
!
!(conf-ipsec)# set mtu 1454
!
!
! インナーのパケットのDFビットの状態にかかわらず、暗号化されたESPパケットではDFビットをoffにします。
!
(conf-ipsec)# set ip df-bit 0
!
!
! Post-Fragment 方式(*3)とします。
!
(conf-ipsec)# set ip fragment post
!
!
! 基本設定モードに戻ります。
!
(conf-ipsec)#exit
!
!
! 拠点1のVPNピアとのセレクタ情報をエントリします。
!
(config)#crypto map KYOTEN ipsec-isakmp
(config-crypto-map)# match address SELECTOR
(config-crypto-map)# set isakmp-profile PROF0001
(config-crypto-map)#exit
!
!
! 拠点1のtunnel インタフェースで有効にするVPNセレクタを設定します。
!
(config)#interface Tunnel 2
(config-if-tun 2)# tunnel mode ipsec map KYOTEN
!
!
! IGMP Proxyとして動作させる設定をします。
!
(config-if-tun 2)# ip igmp proxy
!
!
! IGMP Proxyの動作を有効とするグループアドレスと上流インターフェースを設定します。
!
(config-if-tun 2)# ip igmp proxy-group 1 upstream port-channel 1
!
!
! 基本設定モードに戻ります。
!
(config-if-tun 2)#exit
!
!
! マルチキャストルーティングを行う設定します。
!
(config)# ip multicast-routing proxy
!
!
! IGMP Proxyの動作を有効とするグループアドレスを設定します。
!
(config)# access-list 1 permit any
!
!
! 学習フィルタリングの設定をします。
!
(config)# access-list 111 deny ip any any
(config)# access-list 121 spi ip any any
!
(config)# interface tunnel 1
(config-if-tun 1)# ip access-group 111 in
(config-if-tun 1)# ip access-group 121 out
(config-if-tun 1)# exit
!
!
! VPNで使用するパケットを受信許可するフィルタリングの設定をします。
!
(config)# access-list 100 permit udp any eq 500 any eq 500
(config)# access-list 100 permit 50 any any
!
(config)# interface tunnel 1
(config-if-tun 1)# ip access-group 100 in
(config-if-tun 1)# exit
!
!
! 特権ユーザモードに戻ります。
!
(config)#end
!
!
! 設定を有効にするために refresh をします。
!
#refresh
refresh ok?[y/N]:yes
..................Done
!
!
! 設定を保存します。
! 任意の名前で保存して下さい(*2)。
!
#save [ファイル名]
save ok?[y/N]:yes

% saving working-config
100% |*************************************************|   xxx/   xxx ( Lines)

#

*1:物理ポート番号の設定

*2:ファイル名を省略した場合、boot.cfgで保存されます。
   装置起動時に適用する設定はboot configurationコマンドで指定することができます(デフォルトはboot.cfg)。

*3:インナーのパケットを暗号化した上でESPパケットの MTU 長に応じてフラグメントする方式です。
   それに対してインナーのパケットをあらかじめフラグメントした上で暗号化する方式をPre-Fragmentと言います。

*4:特権ユーザモード移行時のパスワードは、初期状態では設定されていません。
   本設定例のように、パスワード "super" を受け付けるようにするためには、あらかじめ特権ユーザモードにて
   password enable super を実行しておくことが必要です。

コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
拠点
!
!
!
! 特権ユーザモードに移行します。
!
> enable
password: super *4 ←パスワードを入力します。(実際は表示されない)
!
!
! 基本設定モードに移行します。
!
#configure terminal

(config)#
!
!
! センタ向けの経路を tunnel 1(PPPoE) に設定します。
!
(config)#ip route 192.0.2.1 255.255.255.255 tunnel 1
(config)#ip route 192.168.1.0 255.255.255.0 tunnel 2
!
!
! NAT で変換対象とする送信元アドレス
! (ここではLAN 側アドレスを対象とします)を登録します。
!
(config)# ip nat list 1 192.168.200.0 0.0.0.255
!
!
! Port-channel にLAN側IPアドレスなどを設定します。
!
(config)#interface Port-channel 1
(config-if-ch 1)# ip address 192.168.200.254 255.255.255.0
(config-if-ch 1)# mss 1300
!
! IGMP Proxyとして動作させる設定をします。
!
(config-if-ch 1)# ip igmp proxy
!
!
! IGMP Proxyの動作を有効とするグループアドレスと上流インターフェースを設定します。
!
(config-if-ch 1)# ip igmp proxy-group 1 upstream tunnel 2

(config-if-ch 1)#exit
!
!
! PPPoEの設定をします。
! プロバイダから指定された 認証ID、パスワードなどを設定します。
!
(config)#pppoe profile PPPOE_PROF
(config-pppoe-profile PPPOE_PROF)# account abc345@***.***.ne.jp zzzyyyxxx
(config-pppoe-profile PPPOE_PROF)#exit
!
!
! Tunnel インタフェース設定モードに移行します。
!
(config)#interface Tunnel 1
!
!
! プロバイダから指定された IPアドレスなどを設定します。
!
(config-if-tun 1)# description FLETS
(config-if-tun 1)# ip address 192.0.2.10 255.255.255.255
!
!
! NAT+ の設定をします。
!
(config-if-tun 1)# ip nat inside source list 1 interface
!
!
! pppoe profile とのリンク付けをします。
!
(config-if-tun 1)# tunnel mode pppoe profile PPPOE_PROF
!
!
GigaEthernet インタフェースとのリンク付けをします。
!
(config-if-tun 1)# pppoe interface gigaethernet 2/1 *1
!
!
! 基本設定モードに戻ります。
!
(config-if-tun 1)#exit
!
!
! PPPoE 通信で使用する物理インタフェースを設定します。
!
(config)#interface GigaEthernet 2/1 *1
(config-if-ge 2/1)# vlan-id 2
(config-if-ge 2/1)# bridge-group 2
(config-if-ge 2/1)# pppoe enable
(config-if-ge 2/1)#exit
!
!
! GigaEthernet インタフェースに、port-channel をリンク付けします。
!
(config)#interface GigaEthernet 1/1 *1
(config-if-ge 1/1)# vlan-id 1
(config-if-ge 1/1)# bridge-group 1
(config-if-ge 1/1)# channel-group 1
(config-if-ge 1/1)#exit
!
!
! VPNセレクタの設定を行ないます。
!
(config)#crypto ipsec selector SELECTOR
(config-ip-selector)# src 1 ipv4 any
(config-ip-selector)# dst 1 ipv4 any
(config-ip-selector)#exit
!
!
! DPDの設定をします。
!
(config)#crypto isakmp keepalive
!
!
! VPN通信動作中の詳細なログを残す設定にします。
!
(config)#crypto isakmp log sa
(config)#crypto isakmp log session
(config)#crypto isakmp log negotiation-fail
!
(config)# logging buffer level informational
!
!
! ISAKMP ポリシーの設定を行ないます。
!
(config)#crypto isakmp policy P1-POLICY
!
!
! 認証方式に事前共有鍵を使用します。
!
(config-isakmp)# authentication pre-share
!
!
! 暗号方式の指定します。
!
(config-isakmp)# encryption aes
!
!
! 鍵長を指定します。
!
(config-isakmp)# encryption-keysize aes 128 256 256
!
!
! Diffie Hellmanのグループの指定します。
!
(config-isakmp)# group 14
!
!
! IKE SAのライフタイムの指定(秒)します。
!
(config-isakmp)# lifetime 86400
!
!
! ハッシュ方式の指定します。
!
(config-isakmp)# hash sha-256
!
!
! メインモードを使用します。
!
(config-isakmp)# initiate-mode main
!
!
! 基本設定モードに戻ります。
!
(config-isakmp)#exit
!
!
! センタ向けのISAKMP プロファイルを設定します。
!
(config)#crypto isakmp profile PROF0001
!
!
! 自装置のWAN アドレスを設定します。
!
(conf-isa-prof)# local-address 192.0.2.10
!
!
! ISAKMP ポリシーとリンク付けします。
!
(conf-isa-prof)# set isakmp-policy P1-POLICY
!
!
! IPSEC ポリシーとリンク付けします。
!
(conf-isa-prof)# set ipsec-policy P2-POLICY
!
!
! センタのWAN アドレスを設定します。
!
(conf-isa-prof)# set peer 192.0.2.1
!
!
! 対向装置の識別方法を設定します。
!
(conf-isa-prof)# match identity user center
!
!
! 本装置の識別方法を設定します。
!
(conf-isa-prof)# self-identity user-fqdn id-kyoten
!
!
! IKE バージョンを指定します。
!
(conf-isa-prof)# ike-version 1
!
!
! 共通鍵を設定します。
!
(conf-isa-prof)# local-key SECRET-VPN
!
!
! 基本設定モードに戻ります。
!
(conf-isa-prof)#exit
!
!
! IPSEC ポリシーを設定します。
!
(config)#crypto ipsec policy P2-POLICY
!
!
! Diffie Hellmanのグループの指定します。
!
(conf-ipsec)# set pfs group14
!
!
! 常にSAを確立しておく設定をします。
!
(conf-ipsec)# set security-association always-up
!
!
! IPsec SAのライフタイムの指定(秒)します。
!
(conf-ipsec)# set security-association lifetime seconds 28800
!
!
! 鍵長を指定します。
!
(conf-ipsec)# set security-association transform-keysize aes 128 256 256
!
!
! 暗号化アルゴリズム、認証アルゴリズムを指定します。
!
(conf-ipsec)# set security-association transform esp-aes esp-sha256-hmac
!
!
! 暗号化されたESPパケットの MTU 長を設定します。
!
!(conf-ipsec)# set mtu 1454
!
!
! 暗号化されたESPパケットの MSS を設定します(*5)。
!
!(conf-ipsec)# set mss 1300
!
!
! インナーのパケットのDFビットの状態にかかわらず、暗号化されたESPパケットではDFビットをoffにします。
!
(conf-ipsec)# set ip df-bit 0
!
!
! Post-Fragment 方式(*3)とします。
!
(conf-ipsec)# set ip fragment post
!
!
! 基本設定モードに戻ります。
!
(conf-ipsec)#exit
!
!
! センタのVPNピアとのセレクタ情報をエントリします。
!
(config)#crypto map CENTER ipsec-isakmp
(config-crypto-map)# match address SELECTOR
(config-crypto-map)# set isakmp-profile PROF0001
(config-crypto-map)#exit
!
!
! センタのtunnel インタフェースで有効にするVPNセレクタを設定します。
!
(config)#interface Tunnel 2
(config-if-tun 2)# tunnel mode ipsec map CENTER
!
!
! IGMP Proxyとして動作させる設定をします。
!
(config-if-tun 2)# ip igmp proxy
!
!
! 基本設定モードに戻ります。
!
(config-if-tun 2)#exit
!
!
! マルチキャストルーティングを行う設定します。
!
(config)# ip multicast-routing proxy
!
!
! IGMP Proxyの動作を有効とするグループアドレスを設定します。
!
(config)# access-list 1 permit any
!
!
! 学習フィルタリングの設定をします。
!
(config)# access-list 111 deny ip any any
(config)# access-list 121 spi ip any any
!
(config)# interface tunnel 1
(config-if-tun 1)# ip access-group 111 in
(config-if-tun 1)# ip access-group 121 out
(config-if-tun 1)# exit
!
!
! VPNで使用するパケットを受信許可するフィルタリングの設定をします。
!
(config)# access-list 100 permit udp any eq 500 any eq 500
(config)# access-list 100 permit 50 any any
!
(config)# interface tunnel 1
(config-if-tun 1)# ip access-group 100 in
(config-if-tun 1)# exit
!
!
! 特権ユーザモードに戻ります。
!
(config)#end
!
!
! 設定を有効にするために refresh をします。
!
#refresh
refresh ok?[y/N]:yes
..................Done
!
!
! 設定を保存します。
! 任意の名前で保存して下さい(*2)。
!
#save [ファイル名]
save ok?[y/N]:yes

% saving working-config
100% |*************************************************|   xxx/   xxx ( Lines)

#

*1:物理ポート番号の設定

*2:ファイル名を省略した場合、boot.cfgで保存されます。
   装置起動時に適用する設定はboot configurationコマンドで指定することができます(デフォルトはboot.cfg)。

*3:インナーのパケットを暗号化した上でESPパケットの MTU 長に応じてフラグメントする方式です。
   それに対してインナーのパケットをあらかじめフラグメントした上で暗号化する方式をPre-Fragmentと言います。

*4:特権ユーザモード移行時のパスワードは、初期状態では設定されていません。
   本設定例のように、パスワード "super" を受け付けるようにするためには、あらかじめ特権ユーザモードにて
   password enable super を実行しておくことが必要です。

*5:IPsecトンネルの先のホストから送信されたDFビットつきのTCPパケットがPPPoE回線で破棄されてしまうような
   ケースを考慮して、インナーのMTU長以下になるようにMSSの書き換え設定を行います。
   センター経由でインターネット上のサーバと通信を行うような場合に、本設定を推奨します。

ページトップへ

All Rights Reserved, Copyright(C) FURUKAWA ELECTRIC CO., LTD. 2019
