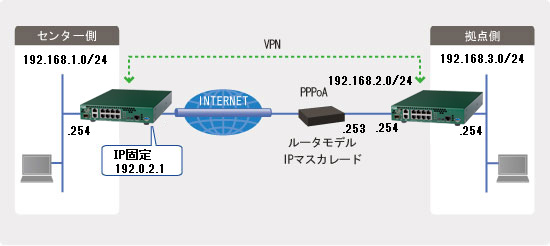

! 特権ユーザモードに移行します。
!
> enable
password: super ←パスワードを入力します。（実際は表示されない）
!
!
! 基本設定モードに移行します。
!
#configure terminal

(config)#
!
!
! デフォルトルートを tunnel 1（PPPoE） に設定します。
!
(config)#ip route 0.0.0.0 0.0.0.0 tunnel 1
!
!
! 拠点宛の経路情報をtunnel 2（IPsecトンネル）に設定します。
!
(config)#ip route 192.168.3.0 255.255.255.0 tunnel 2
!
!
!
! NAT で変換対象とする送信元アドレス
! （ここではLAN 側アドレスを対象とします）を登録します。
!
(config)#ip nat list 1 192.168.1.0 0.0.0.255
!
!
! Port-channel にLAN側IPアドレスを設定します。
!
(config)#interface Port-channel 1
(config-if-ch 1)# ip address 192.168.1.254 255.255.255.0
(config-if-ch 1)# mss 1300
(config-if-ch 1)#exit
!
!
! PPPoEの設定をします。
! プロバイダから指定された 認証ID、パスワードなどを設定します。
!
(config)#pppoe profile PPPOE_PROF
(config-pppoe-profile PPPOE_PROF)# account abc012@***.***.ne.jp xxxyyyzzz
(config-pppoe-profile PPPOE_PROF)#exit
!
!
! Tunnel インタフェース設定モードに移行します。
!
(config)#interface Tunnel 1
!
!
! プロバイダから指定された IPアドレスなどを設定します。
!
(config-if-tun 1)# description FLETS
(config-if-tun 1)# ip address 192.0.2.1 255.255.255.255
!
!
! NAT+ の設定をします。
!
(config-if-tun 1)# ip nat inside source list 1 interface
!
!
! pppoe profile とのリンク付けをします。
!
(config-if-tun 1)# tunnel mode pppoe profile PPPOE_PROF
!
!
GigaEthernet インタフェースとのリンク付けをします。
!
(config-if-tun 1)# pppoe interface gigaethernet 2/1 *1
!
!
! 基本設定モードに戻ります。
!
(config-if-tun 1)#exit
!
!
! PPPoE 通信で使用する物理インタフェースを設定します。
!
(config)#interface GigaEthernet 2/1 *1
(config-if-ge 2/1)# vlan-id 2
(config-if-ge 2/1)# bridge-group 2
(config-if-ge 2/1)# pppoe enable
(config-if-ge 2/1)#exit
!
!
! GigaEthernet インタフェースに、port-channel をリンク付けします。
!
(config)#interface GigaEthernet 1/1 *1
(config-if-ge 1/1)# vlan-id 1
(config-if-ge 1/1)# bridge-group 1
(config-if-ge 1/1)# channel-group 1
(config-if-ge 1/1)#exit
!
!
! VPNセレクタの設定を行ないます。
!
(config)#crypto ipsec selector SELECTOR
(config-ip-selector)# src 1 ipv4 any
(config-ip-selector)# dst 1 ipv4 any
(config-ip-selector)#exit
!
!
! DPDの設定をします。
!
(config)#crypto isakmp keepalive
!
!
! VPN通信動作中の詳細なログを残す設定にします。
!
(config)#crypto isakmp log sa
(config)#crypto isakmp log session
(config)#crypto isakmp log negotiation-fail
!
(config)#logging buffer level informational
!
!
! ISAKMP ポリシーの設定を行ないます。
!
(config)#crypto isakmp policy P1-POLICY
!
!
! 認証方式に事前共有鍵を使用します。
!
(config-isakmp)# authentication pre-share
!
!
! 暗号方式の指定します。
!
(config-isakmp)# encryption aes
!
!
! 鍵長を指定します。
!
(config-isakmp)# encryption-keysize aes 256 256 256
!
!
! Diffie Hellmanのグループの指定します。
!
(config-isakmp)# group 14
!
!
! IKE SAのライフタイムの指定（秒）します。
!
(config-isakmp)# lifetime 86400
!
!
! ハッシュ方式の指定します。
!
(config-isakmp)# hash sha-256
!
!
! アグレッシブモードを使用します。
!
(config-isakmp)# initiate-mode aggressive
!
!
! 基本設定モードに戻ります。
!
(config-isakmp)#exit
!
!
! 拠点向けのISAKMP プロファイルを設定します。
!
(config)#crypto isakmp profile PROF0001
!
!
! 対向拠点のユーザ名(ID-TYPE=User-FQDN) を指定します。
!
(conf-isa-prof)# match identity user id-kyoten
!
!
! 自装置のWAN アドレスを設定します。
!
(conf-isa-prof)# local-address 192.0.2.1
!
!
! ISAKMP ポリシーとリンク付けします。
!
(conf-isa-prof)# set isakmp-policy P1-POLICY
!
!
! IPSEC ポリシーとリンク付けします。
!
(conf-isa-prof)# set ipsec-policy P2-POLICY
!
!
! IKE バージョンを指定します。
!
(conf-isa-prof)# ike-version 1
!
!
! 共通鍵を設定します。
!
(conf-isa-prof)# local-key SECRET-VPN
!
!
! 基本設定モードに戻ります。
!
(conf-isa-prof)#exit
!
!
! IPSEC ポリシーを設定します。
!
(config)#crypto ipsec policy P2-POLICY
!
!
! Diffie Hellmanのグループの指定します。
!
(conf-ipsec)# set pfs group14
!
!
! IPsec SAのライフタイムの指定（秒）します。
!
(conf-ipsec)# set security-association lifetime seconds 28800
!
!
! 鍵長を指定します。
!
(conf-ipsec)# set security-association transform-keysize aes 256 256 256
!
!
! 暗号化アルゴリズム、認証アルゴリズムを指定します。
!
(conf-ipsec)# set security-association transform esp-aes esp-sha256-hmac
!
!
! 暗号化されたESPパケットの MTU 長を設定します。
!
!(conf-ipsec)# set mtu 1454
!
!
! インナーのパケットのDFビットの状態にかかわらず、暗号化されたESPパケットではDFビットをoffにします。
!
(conf-ipsec)# set ip df-bit 0
!
!
! Post-Fragment 方式（*3）とします。
!
(conf-ipsec)# set ip fragment post
!
!
! NAT-Traversal を有効にします。
!
(conf-ipsec)# set udp-encapsulation nat-t
!
!
! 基本設定モードに戻ります。
!
(conf-ipsec)#exit
!
!
! 拠点のVPNピアとのセレクタ情報をエントリします。
!
(config)#crypto map KYOTEN ipsec-isakmp
(config-crypto-map)# match address SELECTOR
(config-crypto-map)# set isakmp-profile PROF0001
(config-crypto-map)#exit
!
!
! 拠点のtunnel インタフェースで有効にするVPNセレクタを設定します。
!
(config)#interface Tunnel 2
(config-if-tun 2)# tunnel mode ipsec map KYOTEN
(config-if-tun 2)#exit
!
!
! 学習フィルタリングの設定をします。
!
(config)#access-list 111 deny ip any any
(config)#access-list 121 spi ip any any
!
(config)#interface tunnel 1
(config-if-tun 1)# ip access-group 111 in
(config-if-tun 1)# ip access-group 121 out
(config-if-tun 1)#exit
!
!
! VPNで使用するパケットを受信許可するフィルタリングの設定をします。
!
(config)#access-list 100 permit udp any 192.0.2.1 0.0.0.0 eq 500
(config)#access-list 100 permit udp any 192.0.2.1 0.0.0.0 eq 4500
(config)#access-list 100 permit 50 any 192.0.2.1 0.0.0.0
!
(config)#interface tunnel 1
(config-if-tun 1)# ip access-group 100 in
(config-if-tun 1)#exit
!
!
! 特権ユーザモードに戻ります。
!
(config)#end
!
! 設定を保存します。
! 任意の名前で保存して下さい(*2)。
!
#save [ファイル名]
!
!
! 設定を有効にするために refresh をします。
!
#refresh
refresh ok?[y/N]:yes
..................Done


*1:物理ポート番号の設定
*2:ファイル名を省略した場合、boot.cfgで保存されます。
   装置起動時に適用する設定はboot configurationコマンドで指定することができます（デフォルトはboot.cfg）。

*3:インナーのパケットを暗号化した上でESPパケットの MTU 長に応じてフラグメントする方式です。
   それに対してインナーのパケットをあらかじめフラグメントした上で暗号化する方式をPre-Fragmentと言います。

!
!
! 特権ユーザモードに移行します。
!
> enable
password: super ←パスワードを入力します。（実際は表示されない）
!
!
! 基本設定モードに移行します。
!
#configure terminal

(config)#
!
!
! デフォルトルートを設定します。
!
(config)#ip route 0.0.0.0 0.0.0.0 192.168.2.253
!
!
! センタ宛の経路情報をtunnel 1（IPsecトンネル）に設定します。
!
(config)#ip route 192.168.1.0 255.255.255.0 tunnel 1
!
!
!
! NAT で変換対象とする送信元アドレス
! （ここではLAN 側アドレスを対象とします）を登録します。
!
(config)#ip nat list 1 192.168.3.0 0.0.0.255
!
!
! Port-channel 1 にLAN側IPアドレスを設定します。
!
(config)#interface Port-channel 1
(config-if-ch 1)# ip address 192.168.3.254 255.255.255.0
(config-if-ch 1)# mss 1300
(config-if-ch 1)#exit
!
!
! GigaEthernet インタフェースに、port-channel をリンク付けします。
!
(config)#interface GigaEthernet 1/1 *1
(config-if-ge 1/1)# vlan-id 1
(config-if-ge 1/1)# bridge-group 1
(config-if-ge 1/1)# channel-group 1
(config-if-ge 1/1)#exit
!
!
! Port-channel 2 にWAN側IPアドレスを設定します。
!
(config)#interface Port-channel 2
!
!
! IPアドレス／サブネットマスクを設定します。
!
(config-if-ch 2)#ip address 192.168.2.254 255.255.255.0
!
!
! NAT+ の設定をします。
!
(config-if-ch 2)#ip nat inside source list 1 interface
!
!
! 基本設定モードに戻ります。
!
(config-if-ch 2)#exit
!
!
! GigaEthernet インタフェースに、port-channel をリンク付けします。
!
(config)#interface GigaEthernet 2/1 *1
(config-if-ge 2/1)# vlan-id 2
(config-if-ge 2/1)# bridge-group 2
(config-if-ge 2/1)# channel-group 2
(config-if-ge 2/1)#exit
!
!
! VPNセレクタの設定を行ないます。
!
(config)#crypto ipsec selector SELECTOR
(config-ip-selector)# src 1 ipv4 any
(config-ip-selector)# dst 1 ipv4 any
(config-ip-selector)#exit
!
!
! DPDの設定をします。
!
(config)#crypto isakmp keepalive
!
!
! VPN通信動作中の詳細なログを残す設定にします。
!
(config)#crypto isakmp log sa
(config)#crypto isakmp log session
(config)#crypto isakmp log negotiation-fail
!
(config)#logging buffer level informational
!
!
! ISAKMP ポリシーの設定を行ないます。
!
(config)#crypto isakmp policy P1-POLICY
!
!
! 認証方式に事前共有鍵を使用します。
!
(config-isakmp)# authentication pre-share
!
!
! 暗号方式の指定します。
!
(config-isakmp)# encryption aes
!
!
! 鍵長を指定します。
!
(config-isakmp)# encryption-keysize aes 256 256 256
!
!
! Diffie Hellmanのグループの指定します。
!
(config-isakmp)# group 14
!
!
! IKE SAのライフタイムの指定（秒）します。
!
(config-isakmp)# lifetime 86400
!
!
! ハッシュ方式の指定します。
!
(config-isakmp)# hash sha-256
!
!
! アグレッシブモードを使用します。
!
(config-isakmp)# initiate-mode aggressive
!
!
! 基本設定モードに戻ります。
!
(config-isakmp)#exit
!
!
! センタ向けのISAKMP プロファイルを設定します。
!
(config)#crypto isakmp profile PROF0001
!
!
! 自装置のユーザ名(ID-TYPE=User-FQDN) を設定します。
!
(conf-isa-prof)# self-identity user-fqdn id-kyoten
!
!
! ISAKMP ポリシーとリンク付けします。
!
(conf-isa-prof)# set isakmp-policy P1-POLICY
!
!
! IPSEC ポリシーとリンク付けします。
!
(conf-isa-prof)# set ipsec-policy P2-POLICY
!
!
! センタのWAN アドレスを設定します。
!
(conf-isa-prof)# set peer 192.0.2.1
!
!
! IKE バージョンを指定します。
!
(conf-isa-prof)# ike-version 1
!
!
! 共通鍵を設定します。
!
(conf-isa-prof)# local-key SECRET-VPN
!
!
! 基本設定モードに戻ります。
!
(conf-isa-prof)#exit
!
!
! IPSEC ポリシーを設定します。
!
(config)#crypto ipsec policy P2-POLICY
!
!
! Diffie Hellmanのグループの指定します。
!
(conf-ipsec)# set pfs group14
!
!
! 常にSAを確立しておく設定をします。
!
(conf-ipsec)# set security-association always-up
!
!
! IPsec SAのライフタイムの指定（秒）します。
!
(conf-ipsec)# set security-association lifetime seconds 28800
!
!
! 鍵長を指定します。
!
(conf-ipsec)# set security-association transform-keysize aes 256 256 256
!
!
! 暗号化アルゴリズム、認証アルゴリズムを指定します。
!
(conf-ipsec)# set security-association transform esp-aes esp-sha256-hmac
!
!
! 暗号化されたESPパケットの MTU 長を設定します。
!
!(conf-ipsec)# set mtu 1454
!
!
! 暗号化されたESPパケットの MSS を設定します（*4）。
!
!(conf-ipsec)# set mss 1300
!
!
! インナーのパケットのDFビットの状態にかかわらず、暗号化されたESPパケットではDFビットをoffにします。
!
(conf-ipsec)# set ip df-bit 0
!
!
! Post-Fragment 方式（*3）とします。
!
(conf-ipsec)# set ip fragment post
!
!
! NAT-Traversal を有効にします。
!
(conf-ipsec)# set udp-encapsulation nat-t
!
!
! 基本設定モードに戻ります。
!
(conf-ipsec)#exit
!
!
! センタのVPNピアとのセレクタ情報をエントリします。
!
(config)#crypto map CENTER ipsec-isakmp
(config-crypto-map)# match address SELECTOR
(config-crypto-map)# set isakmp-profile PROF0001
(config-crypto-map)#exit
!
!
! センタのtunnel インタフェースで有効にするVPNセレクタを設定します。
!
(config)#interface Tunnel 1
(config-if-tun 1)# tunnel mode ipsec map CENTER
(config-if-tun 1)#exit
!
!
! 学習フィルタリングの設定をします。
!
(config)#access-list 111 deny ip any any
(config)#access-list 121 spi ip any any
!
(config)#interface GigaEthernet 2/1
(config-if-ge 2/1)# ip access-group 111 in
(config-if-ge 2/1)# ip access-group 121 out
(config-if-ge 2/1)#exit
!
!
! VPNで使用するパケットを受信許可するフィルタリングの設定をします。
!
(config)#access-list 100 permit udp 192.0.2.1 0.0.0.0 eq 500 any eq 500
(config)#access-list 100 permit udp 192.0.2.1 0.0.0.0 eq 4500 any eq 4500
(config)#access-list 100 permit 50 192.0.2.1 0.0.0.0 any
!
(config)#interface GigaEthernet 2/1
(config-if-ge 2/1)# ip access-group 100 in
(config-if-ge 2/1)#exit
!
!
! 特権ユーザモードに戻ります。
!
(config)#end
!
! 設定を保存します。
! 任意の名前で保存して下さい(*2)。
!
#save [ファイル名]
!
!
! 設定を有効にするために refresh をします。
!
#refresh
refresh ok?[y/N]:yes
..................Done


*1:物理ポート番号の設定
*2:ファイル名を省略した場合、boot.cfgで保存されます。
   装置起動時に適用する設定はboot configurationコマンドで指定することができます（デフォルトはboot.cfg）。

*3:インナーのパケットを暗号化した上でESPパケットの MTU 長に応じてフラグメントする方式です。
   それに対してインナーのパケットをあらかじめフラグメントした上で暗号化する方式をPre-Fragmentと言います。

*4:IPsecトンネルの先のホストから送信されたDFビットつきのTCPパケットがPPPoE回線で破棄されてしまうような
   ケースを考慮して、インナーのMTU長以下になるようにMSSの書き換え設定を行います。
   センター経由でインターネット上のサーバと通信を行うような場合に、本設定を推奨します。
