! 特権ユーザモードに移行します。
!
> enable
password: super ←パスワードを入力します。（実際は表示されない）
!
!
! 基本設定モードに移行します。
!
#configure terminal

(config)#
!
!
! デフォルトルートを tunnel に設定します。
!
(config)#ip route 0.0.0.0 0.0.0.0 tunnel 1
!
!
! NAT+ の設定をします。
!
(config)#ip nat list 1 any
!
!
! GigaEthernet インタフェースとのリンク付けをします。
!
(config)#interface GigaEthernet 1/1 *1
(config-if-ge 1/1)# vlan-id 1
(config-if-ge 1/1)# bridge-group 1
(config-if-ge 1/1)# channel-group 1
(config-if-ge 1/1)#exit
!
(config)#interface GigaEthernet 1/2 *1
(config-if-ge 1/2)# vlan-id 1
(config-if-ge 1/2)# bridge-group 1
(config-if-ge 1/2)# channel-group 1
(config-if-ge 1/2)#exit
!
(config)#interface GigaEthernet 1/3 *1
(config-if-ge 1/3)# vlan-id 1
(config-if-ge 1/3)# bridge-group 1
(config-if-ge 1/3)# channel-group 1
(config-if-ge 1/3)#exit
!
(config)#interface GigaEthernet 1/4 *1
(config-if-ge 1/4)# vlan-id 1
(config-if-ge 1/4)# bridge-group 1
(config-if-ge 1/4)# channel-group 1
(config-if-ge 1/4)#exit
!
!
! GigaEthernet インタフェースとのリンク付けをします。
!
(config)#interface GigaEthernet 2/1 *1
(config-if-ge 2/1)# vlan-id 2
(config-if-ge 2/1)# bridge-group 2
(config-if-ge 2/1)# pppoe enable
(config-if-ge 2/1)#exit
!
!
! Port-channel にLAN側IPアドレスを設定します。
!
(config)#interface Port-channel 1
(config-if-ch 1)# ip address 192.168.0.1 255.255.255.0
(config-if-ch 1)#exit
!
!
! PPPoEに関する各種設定をします。
!
(config)#interface Tunnel 1
(config-if-tun 1)# description A-Provider
(config-if-tun 1)# ip nat inside source list 1 interface
(config-if-tun 1)# tunnel mode pppoe profile PPPOE_PROF
(config-if-tun 1)# pppoe interface gigaethernet 2/1 *1
(config-if-tun 1)#exit
!
(config)#pppoe profile PPPOE_PROF
(config-pppoe-profile PPPOE_PROF)# account user@xxxx.ne.jp secret
(config-pppoe-profile PPPOE_PROF)#exit
!
!

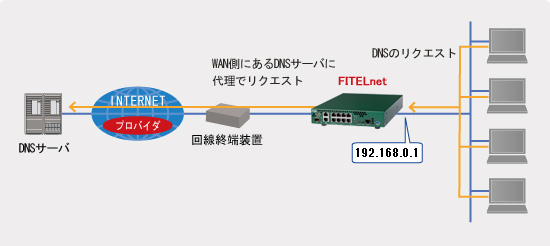

! ProxyDNS 機能を有効化します。
!
(config)#dns-server ip enable
!
!
! ProxyDNSの動作設定をします。
!
(config)#proxydns domain 1 any * any ipcp tunnel 1
!
!
! 特権ユーザモードに戻ります。
!
(config)#end
!
! 設定を保存します。
! 任意の名前で保存して下さい(*2)。
!
#save [ファイル名]
!
!
! 設定を有効にするために refresh をします。
!
#refresh
refresh ok?[y/N]:yes
..................Done


*1:物理ポート番号の設定
*2:ファイル名を省略した場合、boot.cfgで保存されます。
   装置起動時に適用する設定はboot configurationコマンドで指定することができます（デフォルトはboot.cfg）。
