設定例
SYSLOGを送信する
概要
補足・注意点

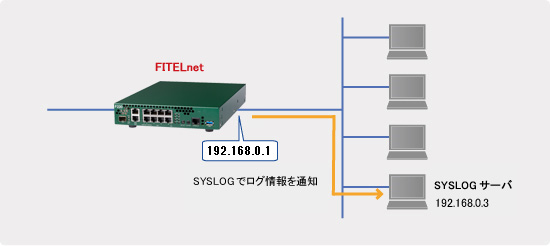

構成図
設定データの例

設定内容 設定モード 設定コマンド名 設定項目 入力値 備考
LAN側IPアドレス Port-channelインタフェース設定モード ip address LAN側IPアドレス 192.168.0.1
サブネットマスク 255.255.255.0
SYSLOG通知設定 基本設定モード logging host SYSLOGサーバのIPアドレス 192.168.0.3
ロギングレベル(サーバへの出力レベル) level 4 (warning)
logging buffer ロギングレベル(内部バッファへの出力レベル) level 3 (errors)
logging fixed-facility 送信ファシリティ値 local0(16)


コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
!
!
! 特権ユーザモードに移行します。
!
> enable
password: super ←パスワードを入力します。(実際は表示されない)
!
!
! 基本設定モードに移行します。
!
#configure terminal

(config)#
!
!
! SYSLOG で通知する際のファシリティコード番号を設定します。
!
(config)#logging fixed-facility local0
!
!
! ログサーバへのログ情報出力するための設定をします。
!
(config)#logging host 192.168.0.3 level 4
!
!
! 内部バッファへのログ情報出力するための設定をします。
!
(config)#logging buffer level 3
!
!
! GigaEthernet インタフェースに、port-channel をリンク付けします。
!
(config)#interface GigaEthernet 1/1 *1
(config-if-ge 1/1)# vlan-id 1
(config-if-ge 1/1)# bridge-group 1
(config-if-ge 1/1)# channel-group 1
(config-if-ge 1/1)#exit
!
!
! Port-channel にLAN側IPアドレスを設定します。
!
(config)#interface Port-channel 1
(config-if-ch 1)# ip address 192.168.0.1 255.255.255.0
(config-if-ch 1)#exit
!
!
! 特権ユーザモードに戻ります。
!
(config)#end
!
! 設定を保存します。
! 任意の名前で保存して下さい(*2)。
!
#save [ファイル名]
!
!
! 設定を有効にするために refresh をします。
!
#refresh
refresh ok?[y/N]:yes
..................Done


*1:物理ポート番号の設定
*2:ファイル名を省略した場合、boot.cfgで保存されます。
   装置起動時に適用する設定はboot configurationコマンドで指定することができます(デフォルトはboot.cfg)。
