設定例
VPN-NATを行う(1)拠点間のアドレスが重なっている場合

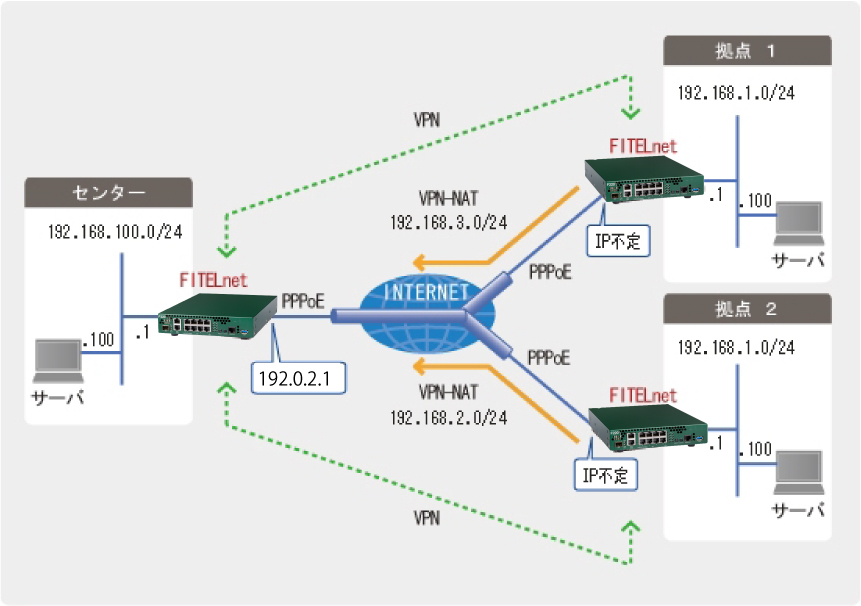

概要
補足・注意点
- 拠点1、2のネットワークアドレスが重複しているLAN間をIPsecにてVPNを構築する場合にVPN-NATを使用します。
- 各拠点ではIPsecのネットワークアドレスをNATを使用することで見かけ上の変更を行います。
- 拠点1･･･192.168.3.0/24と見せます
- 拠点2･･･192.168.2.0/24と見せます
- 各拠点ではセンタ経由のVPN通信を考慮し、受信方向にNATスタティックも設定します。
- 拠点1･･･192.168.3.100宛ての通信は192.168.1.100に転送
- 拠点2･･･192.168.2.100宛ての通信は192.168.1.100に転送
- ネットワークアドレスが重複する全ての拠点でVPN-NAT設定が必要です。
- センタ側のネットワークアドレスとの重複は避けてください。
前提条件
当設定例では、以下のアドレス・環境を前提に説明しています。
プロバイダより割り振られたアドレス（アドレスは一例です）
| センタ側 | 192.0.2.1 |
| 拠点1側 | 不定 |
| 拠点2側 | 不定 |
設定環境
| IPsecの対象とする中継パケット(センタ側) |
192.168.0.0/16 → 192.168.3.0/24 192.168.0.0/16 → 192.168.2.0/24 |
| IPsecの対象とする中継パケット(拠点1側) | 192.168.0.0/16 ← 192.168.3.0/24 |
| IPsecの対象とする中継パケット(拠点2側) | 192.168.0.0/16 ← 192.168.2.0/24 |
| IPsec Phase1ポリシ |
モード ･･･ Aggressiveモード 認証方式 ･･･ 事前共有鍵方式 暗号化方式 ･･･ AES 256ビット ハッシュ方式 ･･･ SHA-256 Diffie-Hellman ･･･ Group 14 |
| IPsec Phase2ポリシ |
暗号化方式 ･･･ AES 256ビット ハッシュ方式 ･･･ SHA-256 PFS ･･･ Group 14 |
インターフェース設定モード
| 項目 | センタ（F220） | 拠点1/拠点2（F220） |
| WANインターフェース | interface GigaEthernet 2/1 ※ | interface GigaEthernet 2/1 ※ |
| インターフェース名 | pppoe enable | pppoe enable |
| VLAN-ID値 | vlan-id 2 | vlan-id 2 |
| ブリッジグループ番号 | bridge-group 2 | bridge-group 2 |
| インターフェース設定 | interface Tunnel 1 | interface Tunnel 1 |
| PPPoE プロファイル | PPPOE_PROF | PPPOE_PROF |
| PPPoE プロファイル設定 | pppoe profile PPPOE_PROF | pppoe profile PPPOE_PROF |
| LANインターフェース | interface GigaEthernet 1/1 ※ | interface GigaEthernet 1/1 ※ |
| インターフェース名 | channel-group 1 | channel-group 1 |
| VLAN-ID値 | vlan-id 1 | vlan-id 1 |
| ブリッジグループ番号 | bridge-group 1 | bridge-group 1 |
| インターフェース設定 | interface Port-channel 1 | interface Port-channel 1 |
※GigaEthernet の設定には必ずvlanidとbridge-groupの設定が必要です。
VPN設定モード
| 項目 | センタ（F220） | 拠点1/拠点2（F220） |
| インターフェース設定 | interface Tunnel 2 | interface Tunnel 2 |
| マップ名 | KYOTEN | CENTER |
| マップ設定 | crypto map KYOTEN ipsec-isakmp | crypto map CENTER ipsec-isakmp |
| セレクタ名 | SELECTOR | SELECTOR |
| ISAKMP プロファイル | PROF0001 | PROF0001 |
|
セレクタ設定 （VPN対象パケット） |
crypto ipsec selector SELECTOR | crypto ipsec selector SELECTOR |
| ISAKMP プロファイル設定 |
(拠点1向) crypto isakmp profile PROF0001 (拠点2向) crypto isakmp profile PROF0002 |
crypto isakmp profile PROF0001 |
| ISAKMP ポリシー名 | P1-POLICY | P1-POLICY |
| IPSEC ポリシー名 | P2-POLICY | P2-POLICY |
| 対向装置の識別方法設定 |
(拠点1向) match identity user id-kyoten1 (拠点2向) match identity user id-kyoten2 |
match identity user center |
| 本装置の識別方法設定 | self-identity user-fqdn center |
(拠点1) self-identity user-fqdn id-kyoten1 (拠点2) self-identity user-fqdn id-kyoten2 |
| ISAKMP ポリシー設定 | crypto isakmp policy P1-POLICY | crypto isakmp policy P1-POLICY |
| IPSEC ポリシー設定 | crypto ipsec policy P2-POLICY | crypto ipsec policy P2-POLICY |
コマンド設定の例
（!の行はコメントです。実際に入力する必要はありません。）
この設定を利用したい方は
センタ
! ! ! 特権ユーザモードに移行します。 ! > enable password: super *4 ←パスワードを入力します。（実際は表示されない） ! ! ! 基本設定モードに移行します。 ! #configure terminal (config)# ! ! ! デフォルトルートを tunnel 1（PPPoE） に設定します。 ! (config)#ip route 0.0.0.0 0.0.0.0 tunnel 1 ! ! ! 各拠点宛（NAT変換後）の経路情報をに設定します。 ! (config)#ip route 192.168.2.0 255.255.255.0 tunnel 3 (config)#ip route 192.168.3.0 255.255.255.0 tunnel 2 ! ! ! NAT で変換対象とする送信元アドレス ! （ここではLAN 側アドレスを対象とします）を登録します。 ! "(config)#ip nat list 1 192.168.100.0 0.0.0.255 " ! ! ! Port-channel にLAN側IPアドレスを設定します。 ! (config)#interface Port-channel 1 (config-if-ch 1)# ip address 192.168.100.1 255.255.255.0 (config-if-ch 1)# mss 1300 (config-if-ch 1)#exit ! ! ! PPPoEの設定をします。 ! プロバイダから指定された 認証ID、パスワードなどを設定します。 ! (config)#pppoe profile PPPOE_PROF (config-pppoe-profile PPPOE_PROF)# account abc012@***.***.ne.jp xxxyyyzzz (config-pppoe-profile PPPOE_PROF)#exit ! ! ! Tunnel インタフェース設定モードに移行します。 ! (config)#interface Tunnel 1 ! ! ! プロバイダから指定された IPアドレスなどを設定します。 ! (config-if-tun 1)# description FLETS (config-if-tun 1)# ip address 192.0.2.1 255.255.255.255 ! ! ! NAT+ の設定をします。 ! (config-if-tun 1)# ip nat inside source list 1 interface ! ! ! pppoe profile とのリンク付けをします。 ! (config-if-tun 1)# tunnel mode pppoe profile PPPOE_PROF ! ! GigaEthernet インタフェースとのリンク付けをします。 ! (config-if-tun 1)# pppoe interface gigaethernet 2/1 *1 ! ! ! 基本設定モードに戻ります。 ! (config-if-tun 1)#exit ! ! ! PPPoE 通信で使用する物理インタフェースを設定します。 ! (config)#interface GigaEthernet 2/1 *1 (config-if-ge 2/1)# vlan-id 2 (config-if-ge 2/1)# bridge-group 2 (config-if-ge 2/1)# pppoe enable (config-if-ge 2/1)#exit ! ! ! GigaEthernet インタフェースに、port-channel をリンク付けします。 ! (config)#interface GigaEthernet 1/1 *1 (config-if-ge 1/1)# vlan-id 1 (config-if-ge 1/1)# bridge-group 1 (config-if-ge 1/1)# channel-group 1 (config-if-ge 1/1)#exit ! ! ! VPNセレクタの設定を行ないます。 ! (config)#crypto ipsec selector SELECTOR (config-ip-selector)# src 1 ipv4 any (config-ip-selector)# dst 1 ipv4 any (config-ip-selector)#exit ! ! ! DPDの設定をします。 ! (config)#crypto isakmp keepalive ! ! ! VPN通信動作中の詳細なログを残す設定にします。 ! (config)#crypto isakmp log sa (config)#crypto isakmp log session (config)#crypto isakmp log negotiation-fail ! (config)#logging buffer level informational ! ! ! ISAKMP ポリシーの設定を行ないます。 ! (config)#crypto isakmp policy P1-POLICY ! ! ! 認証方式に事前共有鍵を使用します。 ! (config-isakmp)# authentication pre-share ! ! ! 暗号方式の指定します。 ! (config-isakmp)# encryption aes ! ! ! 鍵長を指定します。 ! (config-isakmp)# encryption-keysize aes 256 256 256 ! ! ! Diffie Hellmanのグループの指定します。 ! (config-isakmp)# group 14 ! ! ! IKE SAのライフタイムの指定（秒）します。 ! (config-isakmp)# lifetime 86400 ! ! ! ハッシュ方式の指定します。 ! (config-isakmp)# hash sha-256 ! ! ! アグレッシブモードを使用します。 ! (config-isakmp)# initiate-mode aggressive ! ! ! 基本設定モードに戻ります。 ! (config-isakmp)#exit ! ! ! 拠点1向けのISAKMP プロファイルを設定します。 ! (config)#crypto isakmp profile PROF0001 ! ! ! 自装置のWAN アドレスを設定します。 ! (conf-isa-prof)# local-address 192.0.2.1 ! ! ! ISAKMP ポリシーとリンク付けします。 ! (conf-isa-prof)# set isakmp-policy P1-POLICY ! ! ! IPSEC ポリシーとリンク付けします。 ! (conf-isa-prof)# set ipsec-policy P2-POLICY ! ! ! 対向装置の識別方法を設定します。 ! (conf-isa-prof)# match identity user id-kyoten1 ! ! ! 本装置の識別方法を設定します。 ! (conf-isa-prof)# self-identity user-fqdn center ! ! ! IKE バージョンを指定します。 ! (conf-isa-prof)# ike-version 1 ! ! ! 共通鍵を設定します。 ! (conf-isa-prof)# local-key SECRET-VPN ! ! ! 基本設定モードに戻ります。 ! (conf-isa-prof)#exit ! ! ! 拠点2向けのISAKMP プロファイルを設定します。 ! (config)#crypto isakmp profile PROF0002 ! ! ! 自装置のWAN アドレスを設定します。 ! (conf-isa-prof)# local-address 192.0.2.1 ! ! ! ISAKMP ポリシーとリンク付けします。 ! (conf-isa-prof)# set isakmp-policy P1-POLICY ! ! ! IPSEC ポリシーとリンク付けします。 ! (conf-isa-prof)# set ipsec-policy P2-POLICY ! ! ! 対向装置の識別方法を設定します。 ! (conf-isa-prof)# match identity user id-kyoten2 ! ! ! 本装置の識別方法を設定します。 ! (conf-isa-prof)# self-identity user-fqdn center ! ! ! IKE バージョンを指定します。 ! (conf-isa-prof)# ike-version 1 ! ! ! 共通鍵を設定します。 ! (conf-isa-prof)# local-key SECRET-VPN ! ! ! 基本設定モードに戻ります。 ! (conf-isa-prof)#exit ! ! ! IPSEC ポリシーを設定します。 ! (config)#crypto ipsec policy P2-POLICY ! ! ! Diffie Hellmanのグループの指定します。 ! (conf-ipsec)# set pfs group14 ! ! ! IPsec SAのライフタイムの指定（秒）します。 ! (conf-ipsec)# set security-association lifetime seconds 28800 ! ! ! 鍵長を指定します。 ! (conf-ipsec)# set security-association transform-keysize aes 256 256 256 ! ! ! 暗号化アルゴリズム、認証アルゴリズムを指定します。 ! (conf-ipsec)# set security-association transform esp-aes esp-sha256-hmac ! ! ! 暗号化されたESPパケットの MTU 長を設定します。 ! !(conf-ipsec)# set mtu 1454 ! ! ! インナーのパケットのDFビットの状態にかかわらず、暗号化されたESPパケットではDFビットをoffにします。 ! (conf-ipsec)# set ip df-bit 0 ! ! ! Post-Fragment 方式（*3）とします。 ! (conf-ipsec)# set ip fragment post ! ! ! 基本設定モードに戻ります。 ! (conf-ipsec)#exit ! ! ! 拠点1のVPNピアとのセレクタ情報をエントリします。 ! (config)#crypto map KYOTEN1 ipsec-isakmp (config-crypto-map)# match address SELECTOR (config-crypto-map)# set isakmp-profile PROF0001 (config-crypto-map)#exit ! ! ! 拠点2のVPNピアとのセレクタ情報をエントリします。 ! (config)#crypto map KYOTEN2 ipsec-isakmp (config-crypto-map)# match address SELECTOR (config-crypto-map)# set isakmp-profile PROF0002 (config-crypto-map)#exit ! ! ! 拠点1のtunnel インタフェースで有効にするVPNセレクタを設定します。 ! (config)#interface Tunnel 2 (config-if-tun 2)# tunnel mode ipsec map KYOTEN1 (config-if-tun 2)#exit ! ! ! 拠点2のtunnel インタフェースで有効にするVPNセレクタを設定します。 ! (config)#interface Tunnel 3 (config-if-tun 3)# tunnel mode ipsec map KYOTEN2 (config-if-tun 3)#exit ! ! ! 学習フィルタリングの設定をします。 ! (config)#access-list 111 deny ip any any (config)#access-list 121 spi ip any any ! (config)#interface tunnel 1 (config-if-tun 1)# ip access-group 111 in (config-if-tun 1)# ip access-group 121 out (config-if-tun 1)#exit ! ! ! VPNで使用するパケットを受信許可するフィルタリングの設定をします。 ! (config)#access-list 100 permit udp any eq 500 any eq 500 (config)#access-list 100 permit 50 any any ! (config)#interface tunnel 1 (config-if-tun 1)# ip access-group 100 in (config-if-tun 1)#exit ! ! ! 特権ユーザモードに戻ります。 ! (config)#end ! ! ! 設定を有効にするために refresh をします。 ! #refresh refresh ok?[y/N]:yes ..................Done ! ! ! 設定を保存します。 ! 任意の名前で保存して下さい(*2)。 ! #save [ファイル名] save ok?[y/N]:yes % saving working-config 100% |*************************************************| xxx/ xxx ( Lines) # *1:物理ポート番号の設定 *2:ファイル名を省略した場合、boot.cfgで保存されます。 装置起動時に適用する設定はboot configurationコマンドで指定することができます（デフォルトはboot.cfg）。 *3:インナーのパケットを暗号化した上でESPパケットの MTU 長に応じてフラグメントする方式です。 それに対してインナーのパケットをあらかじめフラグメントした上で暗号化する方式をPre-Fragmentと言います。 *4:特権ユーザモード移行時のパスワードは、初期状態では設定されていません。 本設定例のように、パスワード "super" を受け付けるようにするためには、あらかじめ特権ユーザモードにて password enable super を実行しておくことが必要です。
コマンド設定の例
（!の行はコメントです。実際に入力する必要はありません。）
この設定を利用したい方は
拠点1
! ! ! 特権ユーザモードに移行します。 ! > enable password: super *4 ←パスワードを入力します。（実際は表示されない） ! ! ! 基本設定モードに移行します。 ! #configure terminal (config)# ! ! ! デフォルトルートを tunnel 1（PPPoE） に設定します。 ! (config)#ip route 0.0.0.0 0.0.0.0 tunnel 1 ! ! ! センタ宛（センタ経由の拠点2も含む）の経路情報をtunnel 2（IPsecトンネル）に設定します。 ! (config)#ip route 192.168.0.0 255.255.0.0 tunnel 2 ! ! ! ! NATとVPN-NATで変換対象とする送信元アドレス ! （ここではLAN 側アドレスを対象とします）を登録します。 ! (config)#ip nat list 1 192.168.1.0 0.0.0.255 ! ! ! Port-channel にLAN側IPアドレスを設定します。 ! (config)#interface Port-channel 1 (config-if-ch 1)# ip address 192.168.1.1 255.255.255.0 (config-if-ch 1)# mss 1300 (config-if-ch 1)#exit ! ! ! PPPoEの設定をします。 ! プロバイダから指定された 認証ID、パスワードなどを設定します。 ! (config)#pppoe profile PPPOE_PROF (config-pppoe-profile PPPOE_PROF)# account abc345@***.***.ne.jp zzzyyyxxx (config-pppoe-profile PPPOE_PROF)#exit ! ! ! Tunnel インタフェース設定モードに移行します。 ! (config)#interface Tunnel 1 ! (config-if-tun 1)# description FLETS ! ! ! NAT+ の設定をします。 ! (config-if-tun 1)# ip nat inside source list 1 interface ! ! ! pppoe profile とのリンク付けをします。 ! (config-if-tun 1)# tunnel mode pppoe profile PPPOE_PROF ! ! GigaEthernet インタフェースとのリンク付けをします。 ! (config-if-tun 1)# pppoe interface gigaethernet 2/1 *1 ! ! ! 基本設定モードに戻ります。 ! (config-if-tun 1)#exit ! ! ! PPPoE 通信で使用する物理インタフェースを設定します。 ! (config)#interface GigaEthernet 2/1 *1 (config-if-ge 2/1)# vlan-id 2 (config-if-ge 2/1)# bridge-group 2 (config-if-ge 2/1)# pppoe enable (config-if-ge 2/1)#exit ! ! ! GigaEthernet インタフェースに、port-channel をリンク付けします。 ! (config)#interface GigaEthernet 1/1 *1 (config-if-ge 1/1)# vlan-id 1 (config-if-ge 1/1)# bridge-group 1 (config-if-ge 1/1)# channel-group 1 (config-if-ge 1/1)#exit ! ! ! VPNセレクタの設定を行ないます。 ! (config)#crypto ipsec selector SELECTOR (config-ip-selector)# src 1 ipv4 any (config-ip-selector)# dst 1 ipv4 any (config-ip-selector)#exit ! ! ! DPDの設定をします。 ! (config)#crypto isakmp keepalive ! ! ! VPN通信動作中の詳細なログを残す設定にします。 ! (config)#crypto isakmp log sa (config)#crypto isakmp log session (config)#crypto isakmp log negotiation-fail ! (config)#logging buffer level informational ! ! ! ISAKMP ポリシーの設定を行ないます。 ! (config)#crypto isakmp policy P1-POLICY ! ! ! 認証方式に事前共有鍵を使用します。 ! (config-isakmp)# authentication pre-share ! ! ! 暗号方式の指定します。 ! (config-isakmp)# encryption aes ! ! ! 鍵長を指定します。 ! (config-isakmp)# encryption-keysize aes 256 256 256 ! ! ! Diffie Hellmanのグループの指定します。 ! (config-isakmp)# group 14 ! ! ! IKE SAのライフタイムの指定（秒）します。 ! (config-isakmp)# lifetime 86400 ! ! ! ハッシュ方式の指定します。 ! (config-isakmp)# hash sha-256 ! ! ! アグレッシブモードを使用します。 ! (config-isakmp)# initiate-mode aggressive ! ! ! 基本設定モードに戻ります。 ! (config-isakmp)#exit ! ! ! センタ向けのISAKMP プロファイルを設定します。 ! (config)#crypto isakmp profile PROF0001 ! ! ! ISAKMP ポリシーとリンク付けします。 ! (conf-isa-prof)# set isakmp-policy P1-POLICY ! ! ! IPSEC ポリシーとリンク付けします。 ! (conf-isa-prof)# set ipsec-policy P2-POLICY ! ! ! センタのWAN アドレスを設定します。 ! (conf-isa-prof)# set peer 192.0.2.1 ! ! ! 対向装置の識別方法を設定します。 ! (conf-isa-prof)# match identity user center ! ! ! 本装置の識別方法を設定します。 ! (conf-isa-prof)# self-identity user-fqdn id-kyoten1 ! ! ! IKE バージョンを指定します。 ! (conf-isa-prof)# ike-version 1 ! ! ! 共通鍵を設定します。 ! (conf-isa-prof)# local-key SECRET-VPN ! ! ! 基本設定モードに戻ります。 ! (conf-isa-prof)#exit ! ! ! IPSEC ポリシーを設定します。 ! (config)#crypto ipsec policy P2-POLICY ! ! ! Diffie Hellmanのグループの指定します。 ! (conf-ipsec)# set pfs group14 ! ! ! 常にSAを確立しておく設定をします。 ! (conf-ipsec)# set security-association always-up ! ! ! IPsec SAのライフタイムの指定（秒）します。 ! (conf-ipsec)# set security-association lifetime seconds 28800 ! ! ! 鍵長を指定します。 ! (conf-ipsec)# set security-association transform-keysize aes 256 256 256 ! ! ! 暗号化アルゴリズム、認証アルゴリズムを指定します。 ! (conf-ipsec)# set security-association transform esp-aes esp-sha256-hmac ! ! ! 暗号化されたESPパケットの MTU 長を設定します。 ! !(conf-ipsec)# set mtu 1454 ! ! ! 暗号化されたESPパケットの MSS を設定します（*5）。 ! !(conf-ipsec)# set mss 1300 ! ! ! インナーのパケットのDFビットの状態にかかわらず、暗号化されたESPパケットではDFビットをoffにします。 ! (conf-ipsec)# set ip df-bit 0 ! ! ! Post-Fragment 方式（*3）とします。 ! (conf-ipsec)# set ip fragment post ! ! ! 基本設定モードに戻ります。 ! (conf-ipsec)#exit ! ! ! センタのVPNピアとのセレクタ情報をエントリします。 ! (config)#crypto map CENTER ipsec-isakmp (config-crypto-map)# match address SELECTOR (config-crypto-map)# set isakmp-profile PROF0001 (config-crypto-map)#exit ! ! ! センタのtunnel インタフェースで有効にするVPNセレクタを設定します。 ! (config)#interface Tunnel 2 (config-if-tun 2)# tunnel mode ipsec map CENTER ! ! ! アクセスリスト1で示される送信元ネットワークを、指定プールで示されるネットワークにVPN-NAT変換 ! (config-if-tun 2)# ip nat inside source list 1 pool 1 ! ! ! センタ側→拠点1側へのVPN-NATスタティック設定 (192.168.3.100宛ての通信は192.168.1.100（サーバ）へ変換) ! (config-if-tun 2)# ip nat inside destination static 192.168.3.100 192.168.1.100 ! ! ! 拠点1側→センタ側へのVPN-NATスタティック設定 (送信元アドレスが192.168.1.100（サーバ）の通信は192.168.3.100へ変換) ! (config-if-tun 2)# ip nat inside source static 192.168.1.100 192.168.3.100 ! ! (config-if-tun 2)#exit ! ! ! VPN-NAT にて変換後のアドレスを登録します。 ! (config)#ip nat pool 1 192.168.3.1 192.168.3.254 ! ! ! 学習フィルタリングの設定をします。 ! (config)#access-list 111 deny ip any any (config)#access-list 121 spi ip any any ! (config)#interface tunnel 1 (config-if-tun 1)# ip access-group 111 in (config-if-tun 1)# ip access-group 121 out (config-if-tun 1)#exit ! ! ! VPNで使用するパケットを受信許可するフィルタリングの設定をします。 ! (config)#access-list 100 permit udp any eq 500 any eq 500 (config)#access-list 100 permit 50 any any ! (config)#interface tunnel 1 (config-if-tun 1)# ip access-group 100 in (config-if-tun 1)#exit ! ! ! 特権ユーザモードに戻ります。 ! (config)#end ! ! ! ! 設定を有効にするために refresh をします。 ! #refresh refresh ok?[y/N]:yes ..................Done ! ! ! 設定を保存します。 ! 任意の名前で保存して下さい(*2)。 ! #save [ファイル名] save ok?[y/N]:yes % saving working-config 100% |*************************************************| xxx/ xxx ( Lines) # *1:物理ポート番号の設定 *2:ファイル名を省略した場合、boot.cfgで保存されます。 装置起動時に適用する設定はboot configurationコマンドで指定することができます（デフォルトはboot.cfg）。 *3:インナーのパケットを暗号化した上でESPパケットの MTU 長に応じてフラグメントする方式です。 それに対してインナーのパケットをあらかじめフラグメントした上で暗号化する方式をPre-Fragmentと言います。 *4:特権ユーザモード移行時のパスワードは、初期状態では設定されていません。 本設定例のように、パスワード "super" を受け付けるようにするためには、あらかじめ特権ユーザモードにて password enable super を実行しておくことが必要です。 *5:IPsecトンネルの先のホストから送信されたDFビットつきのTCPパケットがPPPoE回線で破棄されてしまうような ケースを考慮して、インナーのMTU長以下になるようにMSSの書き換え設定を行います。 センター経由でインターネット上のサーバと通信を行うような場合に、本設定を推奨します。
コマンド設定の例
（!の行はコメントです。実際に入力する必要はありません。）
この設定を利用したい方は
拠点2
! ! ! 特権ユーザモードに移行します。 ! > enable password: super *4 ←パスワードを入力します。（実際は表示されない） ! ! ! 基本設定モードに移行します。 ! #configure terminal (config)# ! ! ! デフォルトルートを tunnel 1（PPPoE） に設定します。 ! (config)#ip route 0.0.0.0 0.0.0.0 tunnel 1 ! ! ! センタ宛（センタ経由の拠点2も含む）の経路情報をtunnel 2（IPsecトンネル）に設定します。 ! (config)#ip route 192.168.0.0 255.255.0.0 tunnel 2 ! ! ! ! NATとVPN-NATで変換対象とする送信元アドレス ! （ここではLAN 側アドレスを対象とします）を登録します。 ! (config)#ip nat list 1 192.168.1.0 0.0.0.255 ! ! ! Port-channel にLAN側IPアドレスを設定します。 ! (config)#interface Port-channel 1 (config-if-ch 1)# ip address 192.168.1.1 255.255.255.0 (config-if-ch 1)# mss 1300 (config-if-ch 1)#exit ! ! ! PPPoEの設定をします。 ! プロバイダから指定された 認証ID、パスワードなどを設定します。 ! (config)#pppoe profile PPPOE_PROF (config-pppoe-profile PPPOE_PROF)# account abc678@***.***.ne.jp zzzyyyxxx (config-pppoe-profile PPPOE_PROF)#exit ! ! ! Tunnel インタフェース設定モードに移行します。 ! (config)#interface Tunnel 1 ! (config-if-tun 1)# description FLETS ! ! ! NAT+ の設定をします。 ! (config-if-tun 1)# ip nat inside source list 1 interface ! ! ! pppoe profile とのリンク付けをします。 ! (config-if-tun 1)# tunnel mode pppoe profile PPPOE_PROF ! ! GigaEthernet インタフェースとのリンク付けをします。 ! (config-if-tun 1)# pppoe interface gigaethernet 2/1 *1 ! ! ! 基本設定モードに戻ります。 ! (config-if-tun 1)#exit ! ! ! PPPoE 通信で使用する物理インタフェースを設定します。 ! (config)#interface GigaEthernet 2/1 *1 (config-if-ge 2/1)# vlan-id 2 (config-if-ge 2/1)# bridge-group 2 (config-if-ge 2/1)# pppoe enable (config-if-ge 2/1)#exit ! ! ! GigaEthernet インタフェースに、port-channel をリンク付けします。 ! (config)#interface GigaEthernet 1/1 *1 (config-if-ge 1/1)# vlan-id 1 (config-if-ge 1/1)# bridge-group 1 (config-if-ge 1/1)# channel-group 1 (config-if-ge 1/1)#exit ! ! ! VPNセレクタの設定を行ないます。 ! (config)#crypto ipsec selector SELECTOR (config-ip-selector)# src 1 ipv4 any (config-ip-selector)# dst 1 ipv4 any (config-ip-selector)#exit ! ! ! DPDの設定をします。 ! (config)#crypto isakmp keepalive ! ! ! VPN通信動作中の詳細なログを残す設定にします。 ! (config)#crypto isakmp log sa (config)#crypto isakmp log session (config)#crypto isakmp log negotiation-fail ! (config)#logging buffer level informational ! ! ! ISAKMP ポリシーの設定を行ないます。 ! (config)#crypto isakmp policy P1-POLICY ! ! ! 認証方式に事前共有鍵を使用します。 ! (config-isakmp)# authentication pre-share ! ! ! 暗号方式の指定します。 ! (config-isakmp)# encryption aes ! ! ! 鍵長を指定します。 ! (config-isakmp)# encryption-keysize aes 256 256 256 ! ! ! Diffie Hellmanのグループの指定します。 ! (config-isakmp)# group 14 ! ! ! IKE SAのライフタイムの指定（秒）します。 ! (config-isakmp)# lifetime 86400 ! ! ! ハッシュ方式の指定します。 ! (config-isakmp)# hash sha-256 ! ! ! アグレッシブモードを使用します。 ! (config-isakmp)# initiate-mode aggressive ! ! ! 基本設定モードに戻ります。 ! (config-isakmp)#exit ! ! ! センタ向けのISAKMP プロファイルを設定します。 ! (config)#crypto isakmp profile PROF0001 ! ! ! ISAKMP ポリシーとリンク付けします。 ! (conf-isa-prof)# set isakmp-policy P1-POLICY ! ! ! IPSEC ポリシーとリンク付けします。 ! (conf-isa-prof)# set ipsec-policy P2-POLICY ! ! ! センタのWAN アドレスを設定します。 ! (conf-isa-prof)# set peer 192.0.2.1 ! ! ! 対向装置の識別方法を設定します。 ! (conf-isa-prof)# match identity user center ! ! ! 本装置の識別方法を設定します。 ! (conf-isa-prof)# self-identity user-fqdn id-kyoten2 ! ! ! IKE バージョンを指定します。 ! (conf-isa-prof)# ike-version 1 ! ! ! 共通鍵を設定します。 ! (conf-isa-prof)# local-key SECRET-VPN ! ! ! 基本設定モードに戻ります。 ! (conf-isa-prof)#exit ! ! ! IPSEC ポリシーを設定します。 ! (config)#crypto ipsec policy P2-POLICY ! ! ! Diffie Hellmanのグループの指定します。 ! (conf-ipsec)# set pfs group14 ! ! ! 常にSAを確立しておく設定をします。 ! (conf-ipsec)# set security-association always-up ! ! ! IPsec SAのライフタイムの指定（秒）します。 ! (conf-ipsec)# set security-association lifetime seconds 28800 ! ! ! 鍵長を指定します。 ! (conf-ipsec)# set security-association transform-keysize aes 256 256 256 ! ! ! 暗号化アルゴリズム、認証アルゴリズムを指定します。 ! (conf-ipsec)# set security-association transform esp-aes esp-sha256-hmac ! ! ! 暗号化されたESPパケットの MTU 長を設定します。 ! !(conf-ipsec)# set mtu 1454 ! ! ! 暗号化されたESPパケットの MSS を設定します（*5）。 ! !(conf-ipsec)# set mss 1300 ! ! ! インナーのパケットのDFビットの状態にかかわらず、暗号化されたESPパケットではDFビットをoffにします。 ! (conf-ipsec)# set ip df-bit 0 ! ! ! Post-Fragment 方式（*3）とします。 ! (conf-ipsec)# set ip fragment post ! ! ! 基本設定モードに戻ります。 ! (conf-ipsec)#exit ! ! ! センタのVPNピアとのセレクタ情報をエントリします。 ! (config)#crypto map CENTER ipsec-isakmp (config-crypto-map)# match address SELECTOR (config-crypto-map)# set isakmp-profile PROF0001 (config-crypto-map)#exit ! ! ! センタのtunnel インタフェースで有効にするVPNセレクタを設定します。 ! (config)#interface Tunnel 2 (config-if-tun 2)# tunnel mode ipsec map CENTER ! ! ! アクセスリスト1で示される送信元ネットワークを、指定プールで示されるネットワークにVPN-NAT変換 ! (config-if-tun 2)# ip nat inside source list 1 pool 1 ! ! ! センタ側→拠点2側へのVPN-NATスタティック設定 (192.168.2.100宛ての通信は192.168.1.100（サーバ）へ変換) ! (config-if-tun 2)# ip nat inside destination static 192.168.2.100 192.168.1.100 ! ! ! 拠点1側→センタ側へのVPN-NATスタティック設定 (送信元アドレスが192.168.1.100（サーバ）の通信は192.168.2.100へ変換) ! (config-if-tun 2)# ip nat inside source static 192.168.1.100 192.168.2.100 ! ! (config-if-tun 2)#exit ! ! ! VPN-NAT にて変換後のアドレスを登録します。 ! (config)#ip nat pool 1 192.168.2.1 192.168.2.254 ! ! ! 学習フィルタリングの設定をします。 ! (config)#access-list 111 deny ip any any (config)#access-list 121 spi ip any any ! (config)#interface tunnel 1 (config-if-tun 1)# ip access-group 111 in (config-if-tun 1)# ip access-group 121 out (config-if-tun 1)#exit ! ! ! VPNで使用するパケットを受信許可するフィルタリングの設定をします。 ! (config)#access-list 100 permit udp any eq 500 any eq 500 (config)#access-list 100 permit 50 any any ! (config)#interface tunnel 1 (config-if-tun 1)# ip access-group 100 in (config-if-tun 1)#exit ! ! ! 特権ユーザモードに戻ります。 ! (config)#end ! ! ! 設定を有効にするために refresh をします。 ! #refresh refresh ok?[y/N]:yes ..................Done ! ! ! 設定を保存します。 ! 任意の名前で保存して下さい(*2)。 ! #save [ファイル名] save ok?[y/N]:yes % saving working-config 100% |*************************************************| xxx/ xxx ( Lines) # *1:物理ポート番号の設定 *2:ファイル名を省略した場合、boot.cfgで保存されます。 装置起動時に適用する設定はboot configurationコマンドで指定することができます（デフォルトはboot.cfg）。 *3:インナーのパケットを暗号化した上でESPパケットの MTU 長に応じてフラグメントする方式です。 それに対してインナーのパケットをあらかじめフラグメントした上で暗号化する方式をPre-Fragmentと言います。 *4:特権ユーザモード移行時のパスワードは、初期状態では設定されていません。 本設定例のように、パスワード "super" を受け付けるようにするためには、あらかじめ特権ユーザモードにて password enable super を実行しておくことが必要です。 *5:IPsecトンネルの先のホストから送信されたDFビットつきのTCPパケットがPPPoE回線で破棄されてしまうような ケースを考慮して、インナーのMTU長以下になるようにMSSの書き換え設定を行います。 センター経由でインターネット上のサーバと通信を行うような場合に、本設定を推奨します。
