設定例
IPsec VPNで拠点間を接続する場合の帯域制御設定
全機種対応
説明
Router A(本社)とRouter B(支店)間をVPN接続し、IPsec通信を行います。
Router AとRotuer BのPPPoE1から出力されるパケットについて、以下のように帯域を確保します。
WWW通信     : 30Mbps
FTP通信     : 20Mbps
その他の通信: 50Mbps
帯域制御をおこなうとパケットの順序の入れ替わりが発生するため、anti-replay機能は無効にします。

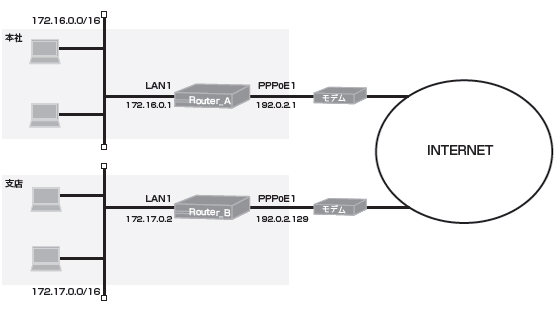

構成
コマンド設定

Router A

ip route 0.0.0.0 0.0.0.0 pppoe 1
ip route 172.17.0.0 255.255.0.0 connected ipsecif 1
access-list 101 permit tcp any any eq www
access-list 102 permit tcp any any eq ftp
access-list 102 permit tcp any any eq ftp-data
vpn enable
vpnlog enable
ipsec access-list 1 ipsec ip 172.16.0.0 0.0.255.255 172.17.0.0 0.0.255.255
ipsec access-list 64 bypass ip any any
ipsec transform-set t1 esp-null
hostname Router_A
interface ipsecif 1
 qos output bandwidth 100M cbq
 qos-que cbq default-que bandwidth 50 parent root-que borrow default
 qos-que cbq root-que bandwidth 100 parent NULL
 qos-que cbq que1 bandwidth 30 parent root-que priority 3 borrow
 qos-que cbq que2 bandwidth 20 parent root-que priority 3 borrow
 service-policy output policy1
crypto map map1
exit
interface lan 1
 ip address 172.16.0.1 255.255.0.0
exit
interface pppoe 1
 ip address 192.0.2.1
 ip nat inside source list 1 interface
 pppoe server test1
 pppoe account ********@***.***.ne.jp ******
 pppoe type lan
exit
crypto isakmp policy 1
 authentication prekey
 encryption aes 256
 hash sha
 key ascii furukawa
 lifetime 86400
 my-identity kyoten1
 negotiation-mode aggressive
 peer-identity address 192.0.2.129
exit
crypto map map1 1
 match address 1
 set peer address 192.0.2.129
 set security-association lifetime seconds 28800
 set transform-set t1
 anti-replay disable
exit
class-map class1
 match ip access-group 101
exit
action-map action1
 set queuing que1
exit
class-map class2
 match ip access-group 102
exit
action-map action2
 set queuing que2
exit
policy-map policy1
 class class1 action action1
 class class2 action action2
exit
end

Router B

ip route 0.0.0.0 0.0.0.0 pppoe 1
ip route 172.16.0.0 255.255.0.0 connected ipsecif 1
access-list 101 permit tcp any any eq www
access-list 102 permit tcp any any eq ftp
access-list 102 permit tcp any any eq ftp-data
vpn enable
vpnlog enable
ipsec access-list 1 ipsec ip 172.17.0.0 0.0.255.255 172.16.0.0 0.0.255.255
ipsec access-list 64 bypass ip any any
ipsec transform-set t1 esp-null
hostname Router_B
interface pppoe 1
 ip address 192.0.2.129
 ip nat inside source list 1 interface
 pppoe server test1
 pppoe account ********@***.***.ne.jp ******
 pppoe type lan
exit
interface ipsecif 1
 qos output bandwidth 100M cbq
 qos-que cbq default-que bandwidth 50 parent root-que borrow default
 qos-que cbq root-que bandwidth 100 parent NULL
 qos-que cbq que1 bandwidth 30 parent root-que priority 3 borrow
 qos-que cbq que2 bandwidth 20 parent root-que priority 3 borrow
 service-policy output policy1
 crypto map map1
exit
interface lan 1
 ip address 172.17.0.2 255.255.255.0
exit
crypto isakmp policy 1
 authentication prekey
 encryption aes 256
 hash sha
 key ascii furukawa
 lifetime 86400
 negotiation-mode main
 peer-identity host kyoten1
exit
crypto map map1 1
 match address 1
 set peer host kyoten1
 set security-association lifetime seconds 28800
 set transform-set t1
 anti-replay disable
exit
class-map class1
 match ip access-group 101
exit
action-map action1
 set queuing que1
exit
class-map class2
 match ip access-group 102
exit
 action-map action2
 set queuing que2
exit
policy-map policy1
 class class1 action action1
 class class2 action action2
exit
end
設定手順

Router A

設定内容 画面表示例
特権ユーザモードへの移行
パスワードの入力

設定情報の初期化

設定モードの変更
設定入力









































































設定保存



装置再起動
Router>enable
Enter password:
Router#
Router#clear working.cfg
Router#
Router#configure terminal
Router(config)#ip route 0.0.0.0 0.0.0.0 pppoe 1
Router(config)#ip route 172.17.0.0 255.255.0.0 connected ipsecif 1
Router(config)#access-list 101 permit tcp any any eq telnet
Router(config)#access-list 102 permit tcp any any eq www
Router(config)#access-list 103 permit tcp any any eq ftp
Router(config)#access-list 103 permit tcp any any eq ftp-data
Router(config)#vpn enable
Router(config)#vpnlog enable
Router(config)#ipsec access-list 1 ipsec ip 172.16.0.0 0.0.255.255 172.17.0.0 0.0.255.255
Router(config)#ipsec access-list 64 bypass ip any any
Router(config)#ipsec transform-set t1 esp-null
Router(config)#hostname Router_A
Router_A(config)#interface ipsecif 1
Router_A(config-if ipsecif 1)# qos output bandwidth 100M cbq
Router_A(config-if ipsecif 1)# qos-que cbq default-que bandwidth 50 parent root-que borrow default
Router_A(config-if ipsecif 1)# qos-que cbq root-que bandwidth 100 parent NULL
Router_A(config-if ipsecif 1)# qos-que cbq que1 bandwidth 30 parent root-que priority 3 borrow
Router_A(config-if ipsecif 1)# qos-que cbq que2 bandwidth 20 parent root-que priority 3 borrow
Router_A(config-if ipsecif 1)# service-policy output high-policy
Router_A(config-if ipsecif 1)# crypto map map1
Router_A(config-if ipsecif 1)#exit
Router_A(config)#interface lan 1
Router_A(config-if lan 1)# ip address 172.16.0.1 255.255.0.0
Router_A(config-if lan 1)#exit
Router_A(config)#interface pppoe 1
Router_A(config-if pppoe 1)# ip address 192.0.2.1
Router_A(config-if pppoe 1)# ip nat inside source list 1 interface
Router_A(config-if pppoe 1)# pppoe server test1
Router_A(config-if pppoe 1)# pppoe account ********@***.***.ne.jp ******
Router_A(config-if pppoe 1)# pppoe type lan
Router_A(config-if pppoe 1)#exit
Router_A(config)#crypto isakmp policy 1
Router_A(config-isakmp)# authentication prekey
Router_A(config-isakmp)# encryption aes 256
Router_A(config-isakmp)# hash sha
Router_A(config-isakmp)# key ascii furukawa
Router_A(config-isakmp)# lifetime 86400
Router_A(config-isakmp)# my-identity kyoten1
Router_A(config-isakmp)# negotiation-mode aggressive
Router_A(config-isakmp)# peer-identity address 192.0.2.129
Router_A(config-isakmp)#exit
Router_A(config)#crypto map map1 1
Router_A(config-crypto-map)# match address 1
Router_A(config-crypto-map)# set peer address 192.0.2.129
Router_A(config-crypto-map)# set security-association lifetime seconds 28800
Router_A(config-crypto-map)# set transform-set t1
Router_A(config-crypto-map)# anti-replay disable
Router_A(config-crypto-map)#exit
Router_A(config)#class-map class1
Router_A(config-class-map)# match ip access-group 101
Router_A(config-class-map)#exit
Router_A(config)#action-map action1
Router_A(config-action-map)# set queuing que1
Router_A(config-action-map)#exit
Router_A(config)#class-map class2
Router_A(config-class-map)# match ip access-group 102
Router_A(config-class-map)#exit
Router_A(config)#action-map action2
Router_A(config-action-map)# set queuing que2
Router_A(config-action-map)#exit
Router_A(config)#policy-map policy1
Router_A(config-policy-map)# class class1 action action1
Router_A(config-policy-map)# class class2 action action2
Router_A(config-policy-map)#exit
Router_A(config)#
Router_A(config)#end
Router_A#
Router_A#save SIDE-A
% saving working-config
% finished saving

Router_A#reset
Going to reset with SIDE-A.frm and SIDE-A
Boot-back not scheduled for next boot.
Next rebooting firmware SIDE-A.frm is fine.
Are you OK to cold start?(y/n)y

※borrow設定について
親クラスに空きがあればその帯域を利用する設定です。設定帯域に抑制する場合はborrow設定を外してください。

Router B

設定内容 画面表示例
特権ユーザモードへの移行
パスワードの入力

設定情報の初期化

設定モードの変更
設定入力










































































設定保存



装置再起動
Router>enable
Enter password:
Router#
Router#clear working.cfg
Router#
Router#configure terminal
Router(config)#ip route 0.0.0.0 0.0.0.0 192.0.2.1
Router(config)#access-list 100 permit udp any any
Router(config)#hostname Router_B
Router(config)#ip route 172.16.0.0 255.255.0.0 connected ipsecif 1
Router(config)#access-list 101 permit tcp any any eq www
Router(config)#access-list 102 permit tcp any any eq ftp
Router(config)#access-list 102 permit tcp any any eq ftp-data
Router(config)#vpn enable
Router(config)#vpnlog enable
Router(config)#ipsec access-list 1 ipsec ip 172.17.0.0 0.0.255.255 172.16.0.0 0.0.255.255
Router(config)#ipsec access-list 64 bypass ip any any
Router(config)#ipsec transform-set t1 esp-null
Router(config)#hostname Router_B
Router_B(config)#interface pppoe 1
Router_B(config-if pppoe 1)# ip address 192.0.2.129
Router_B(config-if pppoe 1)# ip nat inside source list 1 interface
Router_B(config-if pppoe 1)# pppoe server test1
Router_B(config-if pppoe 1)# pppoe account ********@***.***.ne.jp ******
Router_B(config-if pppoe 1)# pppoe type lan
Router_B(config-if pppoe 1)#exit
Router_B(config)#interface ipsecif 1
Router_B(config-if ipsecif 1)# qos output bandwidth 100M cbq
Router_B(config-if ipsecif 1)# qos-que cbq default-que bandwidth 50 parent root-que borrow default
Router_B(config-if ipsecif 1)# qos-que cbq root-que bandwidth 100 parent NULL
Router_B(config-if ipsecif 1)# qos-que cbq que1 bandwidth 30 parent root-que priority 3 borrow
Router_B(config-if ipsecif 1)# qos-que cbq que2 bandwidth 20 parent root-que priority 3 borrow
Router_B(config-if ipsecif 1)# service-policy output policy1
Router_B(config-if ipsecif 1)# crypto map map1
Router_B(config-if ipsecif 1)#exit
Router_B(config)#interface lan 1
Router_B(config-if lan 1)# ip address 172.17.0.2 255.255.255.0
Router_B(config-if lan 1)#exit
Router_B(config)#crypto isakmp policy 1
Router_B(config-isakmp)# authentication prekey
Router_B(config-isakmp)# encryption aes 256
Router_B(config-isakmp)# hash sha
Router_B(config-isakmp)# key ascii furukawa
Router_B(config-isakmp)# lifetime 86400
Router_B(config-isakmp)# nat-traversal enable
Router_B(config-isakmp)# negotiation-mode main
Router_B(config-isakmp)# peer-identity host kyoten1
Router_B(config-isakmp)#exit
Router_B(config)#crypto map map1 1
Router_B(config-crypto-map)# match address 1
Router_B(config-crypto-map)# set peer host kyoten1
Router_B(config-crypto-map)# set security-association lifetime seconds 28800
Router_B(config-crypto-map)# set transform-set t1
Router_B(config-crypto-map)# anti-replay disable
Router_B(config-crypto-map)#exit
Router_B(config)#class-map class1
Router_B(config-class-map)# match ip access-group 101
Router_B(config-class-map)#exit
Router_B(config)#action-map action1
Router_B(config-action-map)# set queuing que1
Router_B(config-action-map)#exit
Router_B(config)#class-map class2
Router_B(config-class-map)# match ip access-group 102
Router_B(config-class-map)#exit
Router_B(config)#action-map action2
Router_B(config-action-map)# set queuing que2
Router_B(config-action-map)#exit
Router_B(config)#policy-map policy1
Router_B(config-policy-map)# class class1 action action1
Router_B(config-policy-map)# class class2 action action2
Router_B(config-policy-map)#exit
Router_B(config)#
Router_B(config)#end
Router_B#
Router_B#save SIDE-A
% saving working-config
% finished saving

Router_B#reset
Going to reset with SIDE-A.frm and SIDE-A
Boot-back not scheduled for next boot.
Next rebooting firmware SIDE-A.frm is fine.
Are you OK to cold start?(y/n)y

※borrow設定について
親クラスに空きがあればその帯域を利用する設定です。設定帯域に抑制する場合はborrow設定を外してください。

設定状態の確認 1

アクセスリストを確認します。

確認内容 画面表示例
アクセスリスト情報を表示

設定が正しいことを確認


設定が正しいことを確認
Router_A#show access-lists

Extended IP access list 101
  permit tcp any any eq www log

Extended IP access list 102
  permit tcp any any eq ftp log
  permit tcp any any eq ftp-data log
設定状態の確認 2

キューイング状況を確認します。

1.FTP通信のパケットは「que2」にキューイングされ、帯域は20Mbpsまで確保されます。

確認内容 画面表示例
キューの統計情報を表示
























que2 のパケット数がカウントされていることを確認
Router_A#show qos queuing

interface : ipsecif 1
queuing type : CBQ
queuing-name : root-que (root que)
 priority : 0
 queue length/limit : 0/50
 sent/drop packets:
  packets : 18/0
  bytes : 836/0
 over count 0
 delay count 0
queuing-name : default-que (default que)
 priority : 0
 queue length/limit : 0/50
 sent/drop packets:
  packets : 0/0
  bytes : 0/0
 over count 0
 delay count 0
 borrow : 0
queuing-name : que2
 priority : 3
 queue length/limit : 0/50
 sent/drop packets:
  packets : 18/0
  bytes : 836/0
 over count 0
 delay count 0
 borrow : 0
queuing-name : que1
 priority : 3
 queue length/limit : 0/50
 sent/drop packets:
  packets : 0/0
  bytes : 0/0
 over count 0
 delay count 0
 borrow : 0

2.WWW通信のパケットは「que1」にキューイングされ、帯域は30Mbpsまで確保されます。

確認内容 画面表示例
キューの統計情報を表示

































que1 のパケット数がカウントされていることを確認
Router_A#show qos queuing

interface : ipsecif 1
queuing type : CBQ
queuing-name : root-que (root que)
 priority : 0
 queue length/limit : 0/50
 sent/drop packets:
  packets : 18/0
  bytes : 836/0
 over count 0
 delay count 0
queuing-name : default-que (default que)
 priority : 0
 queue length/limit : 0/50
 sent/drop packets:
  packets : 0/0
  bytes : 0/0
 over count 0
 delay count 0
 borrow : 0
queuing-name : que2
 priority : 3
 queue length/limit : 0/50
 sent/drop packets:
  packets : 18/0
  bytes : 836/0
 over count 0
 delay count 0
 borrow : 0
queuing-name : que1
 priority : 3
 queue length/limit : 0/50
 sent/drop packets:
  packets : 35/0
  bytes : 10329/0
 over count 0
 delay count 0
 borrow : 0

ページトップへ

All Rights Reserved, Copyright(C) FURUKAWA ELECTRIC CO., LTD. 2011
