設定例
Proxy ARPを使用して2拠点間の接続を行う設定
F100(BRI),F60,F200
説明
ネットワーク192.168.1.0/24と、その一部分のIPアドレスを持つネットワーク192.168.1.240/28をProxy ARPを使用して接続します。
Router Bではデフォルトルートを設定してRouter Aに向けておきます。
Router Aは、自身が中継すべき相手のIPアドレスに対するARP要求を受信すると、代理で応答します。
Router AではRouter B側のネットワークへのスタティックルートを設定します。
ip route 192.168.1.240 255.255.255.240 dialer1のように設定すると、192.168.1.255というブロードキャストパケットをRouter Bに送信するため、この例ではホストルートで設定しています。
Router_A（F60,F200）ではISDN-TAを利用します。
※USB-TAを利用する場合の注意点
・着信には対応しておらず、発信専用となります。
・MP接続には対応していません。
・2箇所同時接続には対応していません。

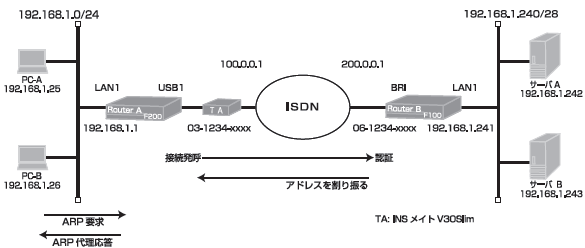

構成
コマンド設定

Router A

ip route 192.168.1.241 255.255.255.255 dialer 1
ip route 192.168.1.242 255.255.255.255 dialer 1
ip route 192.168.1.243 255.255.255.255 dialer 1
hostname Router_A
ip dhcp pool lan 1
 default-router 0.0.0.0
exit
interface dialer 1
 caller 061234xxxx
 ppp account ROUTERA routera
exit
interface lan 1
 ip address 192.168.1.1 255.255.255.0
 ip proxy-arp
exit
interface modem 1
 auto connect on
 physical-layer usb 1
exit
end

Router B

ip route 0.0.0.0 0.0.0.0 dialer 1
username ROUTERA password routera
hostname Router_B
interface bri 1
 calling idle-timeout 60
exit
interface dialer 1
 dialer map ip 100.0.0.1 name ROUTERA 031234xxxx
 dialer interface bri 1
 ip address 200.0.0.1 255.255.255.255
 ppp authentication pap
exit
interface lan 1
 ip address 192.168.1.241 255.255.255.240
exit
end
設定手順

Router A

設定内容 画面表示例
特権ユーザモードへの移行
パスワードの入力

設定情報の初期化

設定モードの変更
設定入力





















設定保存



装置再起動 		Router>enable
Enter password:
Router#
Router#clear working.cfg
Router#
Router#configure terminal
Router(config)#ip route 192.168.1.241 255.255.255.255 dialer 1
Router(config)#ip route 192.168.1.242 255.255.255.255 dialer 1
Router(config)#ip route 192.168.1.243 255.255.255.255 dialer 1
Router(config)#hostname Router_A
Router_A(config)#ip dhcp pool lan 1
Router_A(config-dhcp-pool)# default-router 0.0.0.0
Router_A(config-dhcp-pool)#exit
Router_A(config)#interface dialer 1
Router_A(config-if dialer 1)# caller 061234xxxx
Router_A(config-if dialer 1)# ppp account ROUTERA routera
Router_A(config-if dialer 1)#exit
Router_A(config)#interface lan 1
Router_A(config-if lan 1)# ip address 192.168.1.1 255.255.255.0
Router_A(config-if lan 1)# ip proxy-arp
Router_A(config-if lan 1)#exit
Router_A(config)#interface modem 1
Router_A(config-if modem 1)# auto connect on
Router_A(config-if modem 1)# physical-layer usb 1
Router_A(config-if modem 1)#exit
Router_A(config)#
Router_A(config)#end
Router_A#
Router_A#save SIDE-A
% saving working-config
% finished saving

Router_A#reset
Going to reset with SIDE-A.frm and SIDE-A
Boot-back not scheduled for next boot.
Next rebooting firmware SIDE-A.frm is fine.
Are you OK to cold start?(y/n)y

Router B

設定内容 画面表示例
特権ユーザモードへの移行
パスワードの入力

設定情報の初期化

設定モードの変更
設定入力
 Router>enable
Enter password:
Router#
Router#clear working.cfg
Router#
Router#configure terminal
Router(config)#ip route 0.0.0.0 0.0.0.0 dialer 1
Router(config)#username ROUTERA password routera
Router(config)#hostname Router_B
Router_B(config)#interface bri 1
Router_B(config-if bri 1)# calling idle-timeout 60
Router_B(config-if bri 1)#exit
Router_B(config)#interface dialer 1
Router_B(config-if dialer 1)# dialer map ip 100.0.0.1 name ROUTERA 031234xxxx
Router_B(config-if dialer 1)# dialer interface bri 1
Router_B(config-if dialer 1)# ip address 200.0.0.1 255.255.255.255
Router_B(config-if dialer 1)# ppp authentication pap
Router_B(config-if dialer 1)#exit
Router_B(config)#interface lan 1
Router_B(config-if lan 1)# ip address 192.168.1.241 255.255.255.240
Router_B(config-if lan 1)#exit



設定保存



装置再起動 		Router_B(config)#
Router_B(config)#end
Router_B#
Router_B#save SIDE-A
% saving working-config
% finished saving

Router_B#reset
Going to reset with SIDE-A.frm and SIDE-A
Boot-back not scheduled for next boot.
Next rebooting firmware SIDE-A.frm is fine.
Are you OK to cold start?(y/n)y
設定状態の確認 1

経路情報を確認します。（Router A）

確認内容 画面表示例
ルーティング情報を表示









※
※
※
 Router_A#show ip route
Max entry: 10000 (Commonness in IPv4 and IPv6)
Active entry:6 (IPv4), 2 (IPv6) Peak:6

Codes: K - kernel route, C - connected, S - static, R - RIP, O - OSPF
       B - BGP, I - IKE, U - SA-UP, D - REDUNDANCY, E - EventAction
       A - AutoConfig, > - selected route, * - FIB route, p - stale info.

C> * 127.0.0.0/8 is directly connected, LOOP0
C> * 192.168.1.0/24 is directly connected, LAN
S> * 192.168.1.241/32 [1/0] is directly connected, DIALER1
S> * 192.168.1.242/32 [1/0] is directly connected, DIALER1
S> * 192.168.1.243/32 [1/0] is directly connected, DIALER1
C> * 200.0.0.1/32 is directly connected, DIALER1.

※：192.168.1.241, 192.168.1.242, 192.168.1.243のホストルートが表示されていることを確認してください。

設定状態の確認 2

経路情報を確認します。（Router B）

確認内容 画面表示例
ルーティング情報を表示




※ 		Router_B#show ip route
Codes: K - kernel route, C - connected, S - static, R - RIP, O - OSPF
       B - BGP, I - IKE, U - SA-UP, D - REDUNDANCY, E - EventAction
       A - AutoConfig, > - selected route, * - FIB route, p - stale info.

S> * 0.0.0.0 [1/0] is directly connected, DIALER1
C> * 100.0.0.1/32 is directly connected, DIALER1
C> * 127.0.0.0/8 is directly connected, LOOP0
C> * 192.168.1.240/28 is directly connected, LAN

※：デフォルトルートが表示されていることを確認してください。

設定状態の確認 3

PC-AからサーバAへ通信をおこなった後のARP情報を確認します。（PC-A, Windows XPの場合）

確認内容 画面表示例
ARP情報を表示



※ 		C:\>arp -a

Interface: 192.168.1.25 --- 0x2
 Internet Address    Physical Address         Type
 192.168.1.242       (Router A MACアドレス）  dynamic

※：192.168.1.242に対応するMACアドレスとして、Router AのLANインタフェースのMACアドレスが表示されていることを確認してください。

設定状態の確認 4

PC-AからサーバAへ通信をおこなった後のARP情報を確認します。（Router A）

確認内容 画面表示例
ARP情報を表示








※ 		Router_A#show ip arp

Max valid entry: 2048
Active entry:1 Peak:1

Timeout configuration:
 min.20 - max.25 min for complete entry
 min.0 - max.5 min for incomplete entry
Protocol Address       Age(sec) Hardware Address     Port  Flags
Internet 192.168.1.25      293  (PC-A MACアドレス)   LAN

※：192.168.1.25に対応するMACアドレスとして、PC-AのMACアドレスが表示されていることを確認してください。

設定状態の確認 5

PC-AからサーバAへ通信をおこなった後のARP情報を確認します。（Router B）

確認内容 画面表示例
ARP情報を表示




※ 		Router_B#show ip arp
Timeout configuration:
 min.20 - max.25 min for complete entry
 min.0 - max.5 min for incomplete entry
Protocol Address       Age(sec) Hardware Address       Port  Flags
Internet 192.168.1.242    186   (サーバA MACアドレス)  LAN

※：192.168.1.242に対応するMACアドレスとして、サーバAのMACアドレスが表示されていることを確認してください。
