ISDN着信側がCHAP認証を要求する設定
F100(BRI),F60,F200
説明
ISDN着信側であるRouter B(F100)が、Router A(F60,F200)をCHAP認証する設定です。
Router_A(F60,F200)ではISDN-TAを利用します。
※USB-TAを利用する場合の注意点
・着信には対応しておらず、発信専用となります。
・MP接続には対応していません。
・2箇所同時接続には対応していません。

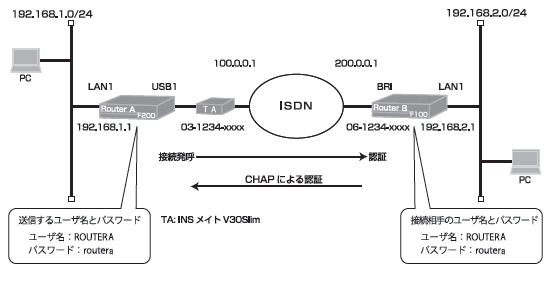

構成
コマンド設定

Router A

ip route 0.0.0.0 0.0.0.0 dialer 1
service dhcp-server
ip dhcp pool lan 1
 default-router 0.0.0.0
exit
hostname Router_A
interface dialer 1
 caller 061234xxxx
 ppp account ROUTERA routera
exit
interface lan 1
 ip address 192.168.1.1 255.255.255.0
exit
interface modem 1
 auto connect on
 physical-layer usb 1
exit
end

Router B

ip route 0.0.0.0 0.0.0.0 dialer 1
username ROUTERA password routera
hostname Router_B
interface bri 1
 calling idle-timeout 60
exit
interface dialer 1
 dialer map ip 100.0.0.1 name ROUTERA 031234xxxx
 dialer interface bri 1
 ip address 200.0.0.1 255.255.255.255
 ppp authentication chap
exit
interface lan 1
 ip address 192.168.2.1 255.255.255.0
exit
end

接続監視設定について

接続発呼は1時間に40回までに制限しています。(1時間に40回を超える接続はできません)設定を変更してrefreshした場合、リミッタが動作していれば解除し、カウンタもゼロクリアされます。
 関連コマンド:interface dialer モード [ max-call ] , clear max-call

回線接続時に無通信監視を行います。(無通信状態が60秒を超える場合は回線を切断します)
 関連コマンド:interface dialer モード [ idle-timer send ] (送信パケット監視)
               interface dialer モード [ idle-timer receive ] (受信パケット監視)

INSメイトV30Slimでは、無通信状態で10分後、通信状態で10時間後に強制切断します。
 関連コマンド:interface modemモード [ modem out-strings init ]
 (強制切断解除:modem out-strings init 1 AT$N9=0$N10=0)
設定手順

Router A

設定内容 画面表示例
特権ユーザモードへの移行
パスワードの入力

設定情報の初期化

設定モードの変更
設定入力



















設定保存



装置再起動
Router>enable
Enter password:
Router#
Router#clear working.cfg
Router#
Router#configure terminal
Router(config)#ip route 0.0.0.0 0.0.0.0 dialer 1
Router(config)#service dhcp-server
Router(config)#ip dhcp pool lan 1
Router(config-dhcp-pool)# default-router 0.0.0.0
Router(config-dhcp-pool)#exit
Router(config)#hostname Router_A
Router_A(config)#interface dialer 1
Router_A(config-if dialer 1)# caller 061234xxxx
Router_A(config-if dialer 1)# ppp account ROUTERA routera
Router_A(config-if dialer 1)#exit
Router_A(config)#interface lan 1
Router_A(config-if lan 1)# ip address 192.168.1.1 255.255.255.0
Router_A(config-if lan 1)#exit
Router_A(config)#interface modem 1
Router_A(config-if modem 1)# auto connect on
Router_A(config-if modem 1)# physical-layer usb 1
Router_A(config-if modem 1)#exit
Router_A(config)#
Router_A(config)#end
Router_A#
Router_A#save SIDE-A
% saving working-config
% finished saving

Router_A#reset
Going to reset with SIDE-A.frm and SIDE-A
Boot-back not scheduled for next boot.
Next rebooting firmware SIDE-A.frm is fine.
Are you OK to cold start?(y/n)y

Router B

設定内容 画面表示例
特権ユーザモードへの移行
パスワードの入力

設定情報の初期化

設定モードの変更
設定入力
Router>enable
Enter password:
Router#
Router#clear working.cfg
Router#
Router#configure terminal
Router(config)#ip route 0.0.0.0 0.0.0.0 dialer 1
Router(config)#username ROUTERA password routera
Router(config)#hostname Router_B
Router_B(config)#interface bri 1
Router_B(config-if bri 1)# calling idle-timeout 60
Router_B(config-if bri 1)#exit
Router_B(config)#interface dialer 1
Router_B(config-if dialer 1)# dialer map ip 100.0.0.1 name ROUTERA 031234xxxx
Router_B(config-if dialer 1)# dialer interface bri 1
Router_B(config-if dialer 1)# ip address 200.0.0.1 255.255.255.255
Router_B(config-if dialer 1)# ppp authentication chap
Router_B(config-if dialer 1)#exit
Router_B(config)#interface lan 1
Router_B(config-if lan 1)# ip address 192.168.2.1 255.255.255.0
Router_B(config-if lan 1)#exit



設定保存



装置再起動
Router_B(config)#
Router_B(config)#end
Router_B#
Router_B#save SIDE-A
% saving working-config
% finished saving

Router_B#reset
Going to reset with SIDE-A.frm and SIDE-A
Boot-back not scheduled for next boot.
Next rebooting firmware SIDE-A.frm is fine.
Are you OK to cold start?(y/n)y
設定状態の確認 1

dialerインタフェースの設定状態を確認します。

確認内容 画面表示例
dialerインタフェースの情報を表示


設定が正しいことを確認
Router_A#show ip interface dialer

DIALER1 is up
IPv4 is enabled
pointTopoint
  IP address is 100.0.0.1, subnet mask is 255.255.255.255
  Destination address is 200.0.0.1
設定状態の確認 2

経路情報を確認します。

確認内容 画面表示例
ルーティング情報を表示







Router_A#show ip route
Max entry: 10000 (Commonness in IPv4 and IPv6)
Active entry:4 (IPv4), 2 (IPv6) Peak:4

Codes: K - kernel route, C - connected, S - static, R - RIP, O - OSPF
       B - BGP, I - IKE, U - SA-UP, D - REDUNDANCY, E - EventAction
       A - AutoConfig, > - selected route, * - FIB route, p - stale info.

S> * 0.0.0.0/0 [1/0] is directly connected, DIALER1
C> * 200.0.0.1/32 is directly connected, DIALER1
C> * 127.0.0.0/8 is directly connected, LOOP0
C> * 192.168.1.0/24 is directly connected, LAN

※:デフォルトルートが、DIALER1宛にルーティングされていることを確認してください。

設定状態の確認 3

slogを確認します。

確認内容 画面表示例
slogを表示












"Modem1 Connected" のログが記録されていることを確認
Router_A#show slog 10

0024 0000:00:00.00 2011/10/04 (tue) 15:18:19 0 00000000 4e326880
  #BOOT[V01.05(00)-081911] SIDE-A.frm SIDE-A.cfg
0025 0000:00:02.32 2011/10/04 (tue) 15:18:23 71 00020000 0ba30007
  Attach 0/ohci0 mfct:(NULL) pdct:(NULL)
0026 0000:00:03.40 2011/10/04 (tue) 15:18:25 47 2f000000 00000000
  usb 1 is attached ().
0027 0000:00:03.47 2011/10/04 (tue) 15:18:25 50 00000000 00000000
  ssh-server disabled.
0028 0000:00:09.46 2011/10/04 (tue) 15:18:31 5 00000000 00000a00
  Interface lan 1, changed state to up
0029 0000:03:37.07 2011/10/04 (tue) 15:21:59 5 0000001b 08050a00
  Modem1 Connected Calling 061234xxxx. by dialer1
設定状態の確認 4

modemインタフェースの状態を確認します。

確認内容 画面表示例
modemインタフェースの情報を表示






60秒間送信データが発生しないと切断します。
60秒間受信データが発生しないと切断します。







modem out-strings init を設定しない場合、TAのデフォルト動作となります。
Router_A#show interface modem 1

Modem1 is connected
 DIALER1 occupies
 Physical-layer usb 1
 Auto connect mode is on
 MTU is 1500 bytes
 Modem Send Idle-timeout 60
 Modem Receive Idle-timeout 60
 Modem Lcp Restart 300 (x10ms)
 Modem Lcp Maxtimes 10
 Modem Packet Limiter (Not active)
 Modem Cumulative-time Limiter (Not active)
 Modem signal-level monitoring off
 Modem signal-level logging off
 Modem signal-quality monitoring off
 Modem signal-quality logging off
 Modem initial string:
 Statistics:
   2 connect count
   0 connected count
   1 connect fail count
