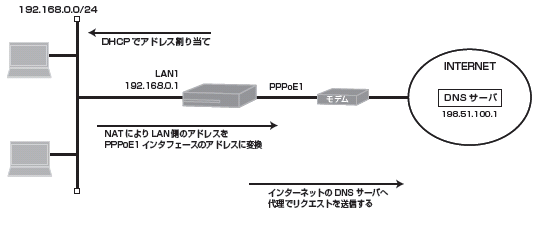

端末型接続の設定 説明
LAN側は、プライベートアドレスを設定しNAT（IPマスカレード）を使用します。DHCPサーバ機能を有効にし、LAN側に接続するPCにIPアドレスを自動的に割り当てます。 簡易DNS（Proxy DNS）機能により、DNSサーバへ代理でリクエストを送信します。 構成
|

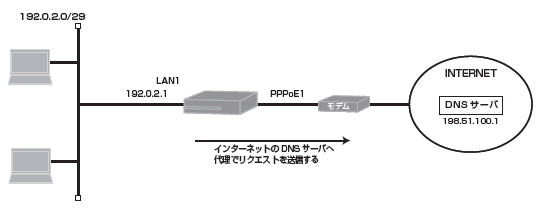

LAN型接続の設定説明
LAN側はグローバルアドレスを設定し、NATは使用しません。192.0.2.0/29をグローバルアドレスとして使用できる契約をしているものとします。 簡易DNS（Proxy DNS）機能により、DNSサーバへ代理でリクエストを送信します。 構成
|

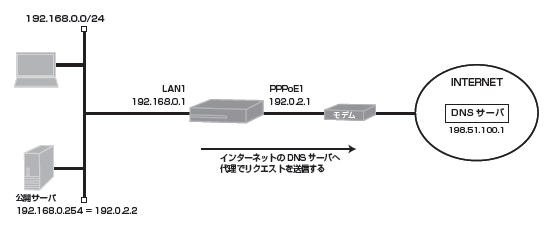

プライベートIPアドレスで構成されたLANをインターネットに接続する設定(公開サーバはLAN上に設置)説明
LAN側は、プライベートアドレスを設定しNAT（IPマスカレード）を使用します。192.0.2.1〜192.0.2.2をグローバルアドレスとして使用できる契約をしているものとします。 DHCPサーバ機能を有効にし、LAN側に接続するPCにIPアドレスを自動的に割り当てます。 公開サーバには静的NATにより固定でグローバルアドレスを割り当てます。 簡易DNS（Proxy DNS）機能により、DNSサーバへ代理でリクエストを送信します。 構成
|

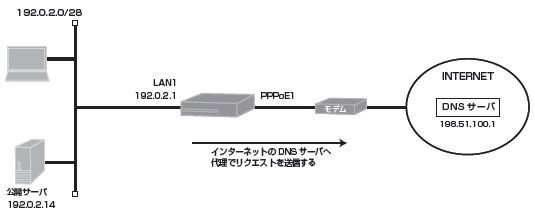

グローバルIPアドレスで構成されたLANをインターネットに接続する設定説明
LAN側はグローバルアドレスを設定し、NATは使用しません。192.0.2.0/28をグローバルアドレスとして使用できる契約をしているものとします。 公開サーバには固定でグローバルアドレスを割り当てます。 簡易DNS（Proxy DNS）機能により、DNSサーバへ代理でリクエストを送信します。 構成
|
2組の回線とルータで冗長する構成説明
LAN側はプライベートアドレスを設定しNAT（IPマスカレード）を使用します。簡易DNS（Proxy DNS）機能により、DNSサーバへ代理でリクエストを送信します。 LAN側に２つのグループを設け、グループ１はRouter Aをグループ２はRouter Bをゲートウェイとします。 LANインターフェースはポート1番のみを使用し、それ以外のポートはshutdownします。 VRRPによりRouterを冗長化し、一方のRouterでLANまたはPPPoEインタフェースに障害が発生した場合は、アクティブなRouterに切り替えます。また障害が復旧した際は元の状態に自動的に復旧します。 PPPoEインタフェースの障害はevent-mapにより検知します。 構成
|
