FITELnet-F40,FITELnet-E30を用いたバックアップソリューション

3. FITELnet-E30 2台でIP-VPN網をバックアップ(Layer3監視機能を使用)

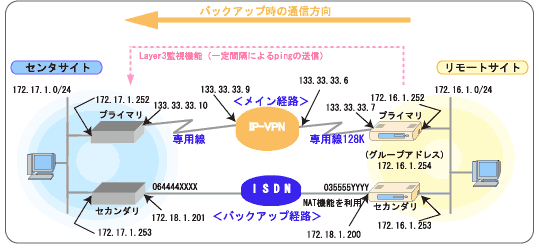

構成図3



[ リモートサイトFITELnet-E30(メイン経路)の設定 ]
#
#WAN回線の選択
#
wan hsd 128
#
#インタフェースIPアドレスの設定
#(hsd側はプロバイダより通知されたアドレスを適宜設定してください)
#
interface lan addr=172.16.1.252,255.255.255.0
interface hsd addr=133.33.33.7 remote=133.33.33.6
#
#ルート情報の設定
#
ipripstatic add dst=0.0.0.0,0.0.0.0 nextif=hsd  metric=2
ipripstatic add default=172.16.1.253 metric=3
#
#グループ化を行なう。グループIPアドレスの設定。
#(preferenceは数値が小さいほど優先度が高いことを示す)
#
rgrouping on preference=1 gipaddr=172.16.1.254
#
#Layer3監視の設定
#(Layer3監視を行う,監視先のアドレス,送信間隔,異常とみなすまでの時間,
# バックアップの対象とするネットワークなど)
#
pathchk on
pathchktable add pathchkipaddr=172.17.1.252 dstipaddr=172.18.1.201
 pathchkinterval=20 restchkinterval=30 pathchktimer=60 restchktimer=90
pathfiltering add pathchkipaddr=172.17.1.252 addr=172.17.1.0,255.255.255.0
#
#設定を保存
#
exit
Configuration modified. save ok?(y/n):y
please reset#reset
Do you want to continue(y/n)?:y


[リモートサイトFITELnet-E30(バックアップ経路)の設定]
#
#WAN回線の選択
#
wan isdn
#
#自装置のホスト名/パスワードの設定
#
hostname add 1 default=kyoten password=bkup
#
#接続相手先のISDN番号の登録
#
target add name=center dial=064444XXXX host=default
#
#インタフェースIPアドレスの設定
#(WAN側は numbered)
#
interface lan addr=172.16.1.253,255.255.255.0
interface isdn1 addr=172.18.1.200,255.255.255.0
#
#multimodeをonとする。
#
isdn dialcheck=on multimode=on
#
#target名とWAN側IPアドレスの関連付け
#
iptarget add name=center addr=172.18.1.201
#
#ルート情報の設定
#
ipripstatic add default=172.18.1.201
#
#グループ化を行なう。グループIPアドレスの設定。
#
rgrouping on preference=2 gipaddr=172.16.1.254
#
#NATプラス機能を使用する。
#
nat natp if=isdn1
#
#設定を保存
#
exit
Configuration modified. save ok?(y/n):y
please reset#reset
Do you want to continue(y/n)?:y


[メイン経路側対向ルータの設定(古河ルータFITELnet-E30の場合のコマンド)]
#
#回線種別
#
wan hsd 128#
#IPアドレスの設定
#
interface ip lan addr=172.17.1.252,255.255.255.0
interface ip hsd addr=133.33.33.10 remote=133.33.33.9
#
#ルート情報の設定
#
ipripstatic delete all
ipripstatic add dst=0.0.0.0,0.0.0.0 nextif=hsd metric=16 preference=50
#
#RIP送信制御
#
rtcontrol ip lan send=rip1 recv=rip1rip2


[バックアップ経路側対向ルータの設定(古河ルータFITELnet-E30の場合のコマンド)]
#
#回線種別の選択
#
wan isdn
#
#自装置のホスト名/パスワード
#
hostname add 1 default=center password=bkup
#
#接続相手の情報
#
target add name=kyoten dial=035555YYYY key=nc,bkup host=default
#
#発信者番号通知,CHAP認証,複数相手接続を行う。
#自局の電話番号の設定
#
isdn dialcheck=on recvcheck=on multimode=on
isdn -1 dial=064444XXXX target=kyoten
#
#IPアドレスの設定
#
interface ip lan addr=172.17.1.253,255.255.255.0
interface ip isdn1 addr=172.18.1.201,255.255.255.0
#
#接続相手先ターゲット名とIPアドレスの関連付け
#
iptarget add addr=172.18.1.200 name=kyoten
#
#ルート情報の設定
#
ipripstatic delete all
ipripstatic add dst=0.0.0.0,0.0.0.0 nexthop=172.17.1.252 metric=16 preference=50
#
#RIP送信制御
#
rtcontrol ip lan send=rip1 recv=rip1rip2
