FITELnet-F40，FITELnet-E30を用いたバックアップソリューション

1. FITELnet-E30 1台でフレッツISDN（フレッツ・オフィス）をバックアップ（Layer3監視機能を使用）

※この構成は，FITELnet-E30 ファームウェア V01.07 以降でご利用いただけます。

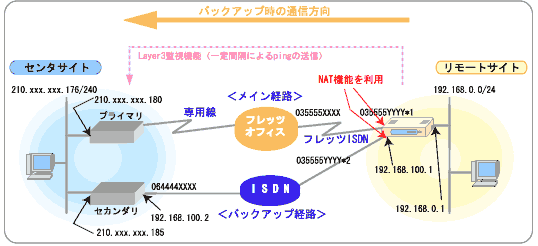

構成図1

[　リモートサイトFITELnet-E30の設定　]

#
#回線種別の選択
#
wan isdn dual
#
#フレッツISDN接続用のID／パスワード，バックアップ接続用のID／パスワードの設定
#
hostname add 1 default=xxxxx@aaaa password=!secret!
hostname add 2 name=kyoten password=bkup
#
#接続相手先の情報
target add name=flets-isdn dial=035555XXXX host=default
target add name=center dial=064444XXXX host=2
#
#自局の電話番号の設定（サブアドレスで，B1とB2を区別する）
#
isdn -1 dial=035555YYYY*1 idletimer=0,0
isdn -2 dial=035555YYYY*2
#
#BACPをOFFとする
#
bacp off
#
#NATプラス機能を利用する
#
nat natp if=isdn1,isdn2
#
#IPアドレスの設定
#
interface ip lan addr=192.168.0.1,255.255.255.0
interface ip isdn1 addr=0.0.0.0 remote=0.0.0.0
interface ip isdn2 addr=192.168.100.1 remote=192.168.100.2,255.255.255.0
#
#ルート情報の設定
#
ipripstatic delete all
ipripstatic add dst=0.0.0.0,0.0.0.0 nextif=isdn1 metric=16 preference=50
#
#Layer3監視の設定
#（Layer3監視を行う，監視先のアドレス，送信間隔，異常とみなすまでの時間
# バックアップの対象とするネットワークなど）
#
pathchk on
pathchktable add pathchkipaddr=210.xxx.xxx.180 pathchkinterval=30
 restchkinterval=30 pathchktimer=120 restchktimer=300
 dstipaddr=192.168.100.2
pathfiltering add pathchkipaddr=210.xxx.xxx.180
 addr=210.xxx.xxx.176,255.255.255.240
#
#設定を保存
#
exit
Configuration modified. save ok?(y/n):y
please reset#reset
Do you want to continue(y/n)?:y

[メイン経路側対向ルータの設定（古河ルータFITELnet-E30の場合のコマンド）]

#
#回線種別の選択
#
wan hsd 128
#
#IPアドレスの設定
#
interface ip lan addr=210.xxx.xxx.180,255.255.255.240
interface ip hsd addr=210.xxx.xxx.180 remote=0.0.0.0
#
#ルート情報の設定
#
ipripstatic delete all
ipripstatic add dst=0.0.0.0,0.0.0.0 nextif=hsd metric=2 preference=50
#
#RIP送信制御
#
rtcontrol ip lan send=rip1 recv=rip1rip

[バックアップ経路側対向ルータの設定（古河ルータFITELnet-E30の場合のコマンド）]

#
#回線種別の選択
#
wan isdn
#
#自装置のホスト名／パスワード
#
hostname add 1 default=center password=bkup
#
#接続相手の情報
#
target add name=kyoten dial=035555YYYY*2 key=nc,bkup host=default
#
#発信者番号通知，CHAP認証，複数相手接続を行う。
#自局の電話番号の設定
#
isdn dialcheck=on recvcheck=on multimode=on
isdn -1 dial=064444XXXX target=kyoten
#
#IPアドレスの設定
#
interface ip lan addr=210.xxx.xxx.185,255.255.255.240
interface ip isdn1 addr=192.168.100.2,255.255.255.0
#
#接続相手先ターゲット名とIPアドレスの関連付け
#
iptarget add addr=192.168.100.1 name=kyoten
#
#ルート情報の設定
#
ipripstatic delete all
#
#RIP送信制御
#
rtcontrol ip lan send=rip1 recv=rip1rip
