設定例
USBデータ通信端末をモデムモードで使用する
対象装置：F70/F71/F220/F221/F220 EX/F221 EX
対象装置：F70/F71/F220/F221/F220 EX/F221 EX
概要

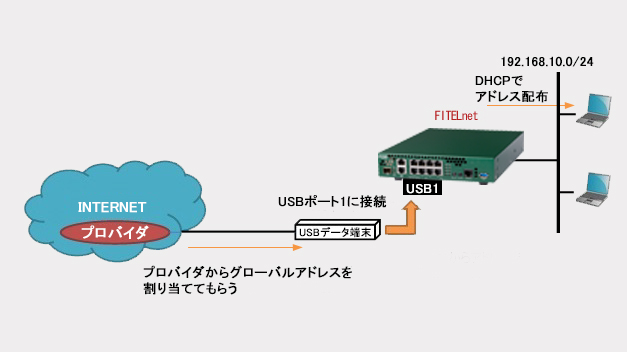

USBデータ通信端末をモデムモードで使用する設定例です。
※USBデータ通信端末の契約内容によっては、通信料のほかにプロバイダ接続料など別途料金が発生する場合があります。
※USBデータ通信端末の契約内容によっては、通信料のほかにプロバイダ接続料など別途料金が発生する場合があります。
データ通信端末機種毎の設定
使用するデータ通信端末に応じて下記の設定が必要になります。modem profileモードに設定してください。
| メーカ | 通信端末 | 対応ファームウェア ※1 | 設定例 ※2 |
|---|---|---|---|
| 富士ソフト | FS040U | F70/F71 V01.01(01)以降 F220/F221 V01.03(00)以降 |
|
| ZTE Corporation | A002ZT | F70/F71 V01.05(00)以降 F220/F221 V01.07(00)以降 |
|
| NCXX | UX302NC-R | F70/F71 V01.05(00)以降 F220/F221 V01.07(00)以降 |
※1 ：F220 EX/F221 EXの対応ファームウェアについては弊社にお問い合わせください。
※2 ：プロバイダから指定される、<認証ID>、<認証パスワード>、<接続先電話番号>、< PDP Type >、
< APN >を設定してください。
例えばプロバイダからID：abc123@example.net、パスワード：pass456、接続先電話番号：*99***1#、PDP Type：IP、APN：lte.example.netを指定された場合、下記のように設定します。
modem profile modem-A
account abc123@example.net pass456
remote dial number *99***1#
max-call disable
auto connect continuous
modem out-strings init 1 ATZ
modem out-strings init 2 AT+CGDCONT=1,"IP","lte.example.net"
monitor signal-quality enable level -113
monitor signal-quality interval 30
exit
モデムモード／ルータモードに対応している機種は、事前に当該端末をモデムモードに設定していただく必要があります。（モードの設定については、データ通信端末の販売先へご相談ください）
< APN >を設定してください。
例えばプロバイダからID：abc123@example.net、パスワード：pass456、接続先電話番号：*99***1#、PDP Type：IP、APN：lte.example.netを指定された場合、下記のように設定します。
modem profile modem-A
account abc123@example.net pass456
remote dial number *99***1#
max-call disable
auto connect continuous
modem out-strings init 1 ATZ
modem out-strings init 2 AT+CGDCONT=1,"IP","lte.example.net"
monitor signal-quality enable level -113
monitor signal-quality interval 30
exit
モデムモード／ルータモードに対応している機種は、事前に当該端末をモデムモードに設定していただく必要があります。（モードの設定については、データ通信端末の販売先へご相談ください）
共通設定データの例
| 設定内容 | 設定モード | 設定コマンド名 | 設定項目 | 入力値 | 備考 |
|---|---|---|---|---|---|
| LAN側IPアドレス | Port-channelインタフェース設定モード | ip address | IPアドレス | 192.168.10.1 | |
| サブネットマスク | 255.255.255.0 | ||||
| デフォルトルート | 基本設定モード | ip route | 宛先ネットワークアドレス | 0.0.0.0 | デフォルトルートをtunnel 1000に向けます |
| マスク | 0.0.0.0 | ||||
| インタフェース名 | tunnel 1000 | ||||
| ProxyDNS機能 | 基本設定モード | dns-server ip enable | IPv4のDNS機能を使用する | ip | |
| proxydns domain | 中継先インタフェース | any * any ipcp tunnel 1000 | |||
| proxydns address | 中継先インタフェース | any ipcp tunnel 1000 | |||
| モデムプロファイル名 | 基本設定モード | modem profile | プロファイル名 | modem-A | |
| 接続契機の設定 | modem profile設定モード | auto connect | 常時接続モードを有効にする | continuous | ※3 |
| NAT+を使用する | 基本設定モード | ip nat | list番号 | 1 | |
| 送信元アドレス | 192.168.10.0 | 変換前のアドレス範囲 | |||
| Wildcardマスク | 0.0.0.255 | ||||
| tunnelインタフェース設定モード | ip nat inside source | 変換前 | list 1 | 変換ルールの指定 | |
| 変換後 | interface | ||||
| DHCPサーバ機能 | 基本設定モード | server-profile | プロファイル名 | DHCP-SERVER-PROF | |
| Port-channelインタフェース設定モード | service | DHCPサーバ機能を使用する | ip dhcp service server | ||
| DHCPサーバプロファイル設定モード | address | 配布する先頭アドレス | 192.168.10.2 | ||
| 配布する最終アドレス | 192.168.10.254 | ||||
| dns | DNSサーバのIPアドレス | 192.168.10.1 | |||
| gateway | デフォルトルータのIPアドレス | 192.168.10.1 |
※3 ：常時接続モードが有効な状態で、modem disconnect コマンドを実行した場合は、常時接続モードが無効になります。
この状態で下記のどれかの操作を行うと再び常時接続モードが有効になります。
•modem connect コマンドを実行する。
•データ通信端末を抜き挿しする。
•usb reset コマンドを実行する。
•usb detach コマンド実行後にusb attach コマンドを実行する。
この状態で下記のどれかの操作を行うと再び常時接続モードが有効になります。
•modem connect コマンドを実行する。
•データ通信端末を抜き挿しする。
•usb reset コマンドを実行する。
•usb detach コマンド実行後にusb attach コマンドを実行する。
【注意】
データ通信端末の契約内容によっては、通信料のほかにプロバイダ接続料など別途料金が発生する場合があります。
データ通信端末の契約内容によっては、通信料のほかにプロバイダ接続料など別途料金が発生する場合があります。
