「v6プラス」固定IPサービスを利用する｜IPoEの設定｜設定例｜ルータ・ネットワーク機器

JPIX社の「v6プラス」固定IPサービスを利用する場合の設定例です。

「v6プラス」固定IPサービスについては、下記URLをご参照ください。

「v6プラス」固定IPサービス（株式会社JPIXサイト）

本ページの設定例は、F70/F71/F220/F221/F225/F310/F220 EX/F221 EXに対応しています。

F60/F200/F200Plus/F2200の設定例は、下記表中のリンクをご参照ください。

対象装置	LAN側ではIPv4のみ利用する場合	LAN側ではIPv4とIPv6をデュアルスタックで利用する場合
F60/F200/F200Plus/F2200	NAPTで利用する 1対1NATで利用する	NAPTで利用する 1対1NATで利用する
F70/F71/F220/F221/F220 EX/F221 EX	－	本ページの設定例をご参照ください

補足・注意点

固定IPサービスで割り当てられたv4のグローバルアドレスにNAPTして通信を行います。
LAN側ではIPv4とIPv6をデュアルスタックで利用可能です。

本設定例は、IPinIPのNAT機能が必要となりますので、F220/F221の場合はV01.03(00)以降のファームウェアをご使用ください。

本設定例では次の設定を推奨します。下記のPDFファイルの補足欄をご参照ください。対応バージョンにご注意ください。
・ipv6 trust-ra-prefix-lifetime：F70/F71はV01.02(00)以降、F220/F221ではV01.04(00)以降で、それぞれサポートしています。

設定例	設定例（txt）	HGW/ひかり電話ありなし
LAN側でIPv4とIPv6をデュアルスタック（NAPTを利用する）	この設定のご利用は	（構成1）HGWあり/ひかり電話あり
		（構成1）HGWあり/ひかり電話なし
		（構成2）HGWなし/ひかり電話なし

<pre>
access-list 109 deny ip any any
access-list 110 spi ip any any
access-list 4000 permit icmp6 any any neighbor-advertisement
access-list 4000 permit icmp6 any any neighbor-solicitation
access-list 4000 permit icmp6 any any router-advertisement
access-list 4000 permit udp any any eq 546
access-list 4009 deny ipv6 any any
access-list 4010 spi ipv6 any any
access-list 4100 permit tcp any any eq 53
access-list 4100 permit udp any any eq 53
access-list 4101 permit tcp any ::1/128
access-list 4101 permit udp any ::1/128
!
ip route 0.0.0.0 0.0.0.0 tunnel 1
ip name-server ::1
!
ip dhcp server-profile LAN
 address 192.168.0.2 192.168.0.254
 lease-time 28800
 dns 192.168.0.1
 gateway 192.168.0.1
exit
!
ip nat list 1 192.168.0.0 0.0.0.255
!
ipv6 dhcp client-profile NGN
 option-request dns-server
 retries infinity
exit
!
ipv6 dhcp server-profile LANv6
 dns port-channel 1
exit
!
ipinip tunnel-profile IPIP1
 profile-mode ipip
 source ipv6 port-channel 11
 destination address ##BRのIPv6アドレス##
 ipinip fragment pre
exit
!
logging buffer level informational
!
hostname FITELnet
!
interface GigaEthernet 1/1
 vlan-id 11
 bridge-group 11
 channel-group 11
 policy-route input DNS-POLICY
exit
!
interface GigaEthernet 2/1
 vlan-id 1
 bridge-group 1
 channel-group 1
 ipv6 access-group 4000 in
 ipv6 access-group 4009 in
 ipv6 access-group 4010 out
exit
!
interface Port-channel 1
 ipv6 enable
 ipv6 nd receive-ra prefix-delegation port-channel 11
 ipv6 router-lifetime-receive-enable
 ipv6 trust-ra-prefix-lifetime
 ipv6 dhcp service client
 ipv6 dhcp client-profile NGN
exit
!
interface Port-channel 11
 ip dhcp service server
 ip dhcp server-profile LAN
 ip address 192.168.0.1 255.255.255.0
 ipv6 enable
 ipv6 address autoconfig interface-id ##インタフェースID##
 ipv6 nd other-config-flag
 ipv6 nd send-ra
 ipv6 trust-ra-prefix-lifetime
 ipv6 dhcp service server
 ipv6 dhcp server-profile LANv6
 mss 1420
 ddns-client address ipv6 action http-client 1 delay 10 interval 3600
exit
!
interface Tunnel 1
 ip address ##固定IPv4グローバルアドレス## 255.255.255.255
 ip access-group 109 in
 ip access-group 110 out
 ip nat inside source list 1 interface
 tunnel mode ipinip tunnel-profile IPIP1
exit
!
class-map DNS6
 match ipv6 access-group 4100
exit
!
class-map DNS6_LO
 match ipv6 access-group 4101
exit
!
policy-route-map DNS-POLICY
 !
 class DNS6
  search-sequence 10
  count
  action nexthop ##ネクストホップアドレス(IPv6)##
 exit
 !
 class DNS6_LO
  search-sequence 1
  count
  action transmit
 exit
 !
exit
!
local policy-route DNS-POLICY
!
dns-server ip enable
dns-server ipv6 enable
!
proxydns domain 1 any * any dhcp ipv6 port-channel 1 source-interface port-channel 11
proxydns address 1 any dhcp ipv6 port-channel 1 source-interface port-channel 11
!
http-client 1
 request-timeout 10 retry 5
 method 1 get url ##アップデートサーバURL## user ##ユーザID## pass ##パスワード##
 reference-interface port-channel 11
 source-interface port-channel 11
 logging on
exit
!
end
</pre>

（構成1）HGWあり

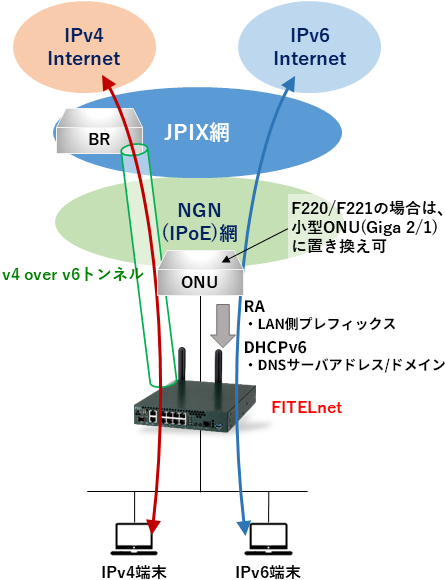

（構成2）HGWなし
