不燃性・難燃性
断熱性
水分や水蒸気を吸収し難い素材で結露発生時も断熱性能を維持します。
-
水分や水蒸気を吸収し難い素材のため、熱伝導率の変化は非常に小さく安定した断熱効果が得られます。
フネンエースおよびガラス繊維マットの熱伝導率の変化
（注）当社測定による -
また、優れた断熱効果により結露が起こりにくく、冬期の結露水滴下を抑制できます。

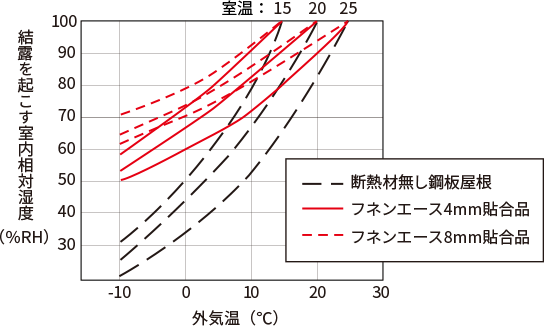

断熱屋根の結露防止性能
フネンエースまたはガラス繊維マットを貼合した鋼板を用い、屋外側温度：5℃室内側温湿度：25℃-60％RHの屋根環境を想定した熱伝導率変化の試験。自社試験方法による。（注）当社測定による

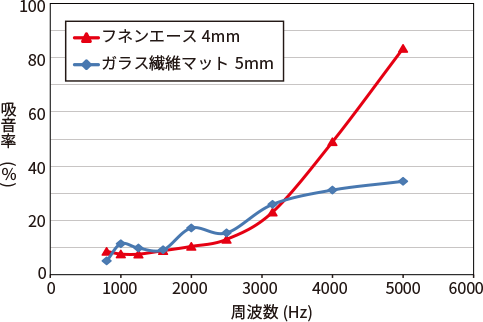

吸音性
鋼板露出時に比べて室内の反響音が低減します。
フネンエースを鋼板に貼合することにより、鋼板露出時に比べて室内の反響音が低減します。
（注）当社測定による
耐久性・耐薬品性
各種断熱材の中でも、耐候性・耐薬品性が優れており、酸・アルカリにも侵されにくく丈夫です。
屋外暴露試験1
| 評価 | 照射時間（時間） | ||||
|---|---|---|---|---|---|
| 100 | 200 | 500 | 800 | ||
| フネンエース | 色相変化 | 変化なし | 変化なし | 変化なし | 変化なし |
| 状態変化 | 変化なし | 変化なし | 変化なし | 変化なし | |
| ガラス繊維マット | 色相変化 | 表面褐色化 | 表面褐色化 | 表面褐色化 | 表面褐色化 |
| 状態変化 | 変化なし | 変化なし | 変化なし | 変化なし | |
（注）当社測定による
フネンエースの屋外暴露試験2
| 照射時間（時間） | 100 | 200 | 500 | 800 |
|---|---|---|---|---|
| 強さ残率（％） | 100 | 90 | 80 | 70 |
| 伸び残率（％） | 100 | 70 | 60 | 60 |
（注）当社測定による
フネンエースの耐薬品性評価結果
※評価基準
◎：寸法変化ほとんどなし ○：寸法変化小さい △：寸法変化かなり有り ×：寸法変化大きい
| 薬品名 | 評価 |
|---|---|
| 硫酸 10％ | ◎ |
| 塩酸 10％ | ◎ |
| 硝酸 10％ | ◎ |
| 酢酸 ５％ | ◎ |
| 薬品名 | 評価 |
|---|---|
| 水酸化ナトリウム 3% | ◎ |
| 炭酸ナトリウム 2% | ◎ |
| 塩化ナトリウム 10％ | ◎ |
| エチルアルコール | ◎ |
| 薬品名 | 評価 |
|---|---|
| アセトン | ○ |
| 酢酸エチル | ○ |
| ベンゼン | × |
| ガソリン | △ |
| トルエン | × |
施工性
施工・解体時の粉塵飛散がなく安全かつ衛生的です。
- フネンエースは金属板に熱融着ができます。
- 既存のポリ エチレンフォームの各種貼合機をそのまま使って貼り合わせるこ とができ、さらに軽量ですから作業をスムーズに進められます。
- また各種接着剤を使っての、機械貼りや手貼りも簡単です。
- 更にフネンエースを貼り合わせた金属板は、通常のロール成形機 で容易に折板加工が行えます。
- 繊維質ではないので埃や塵は発生しません。
お問い合わせはこちらからお願いいたします。
