こんな接続もできます（1Bインターネット，1Bイントラネット（相手複数））

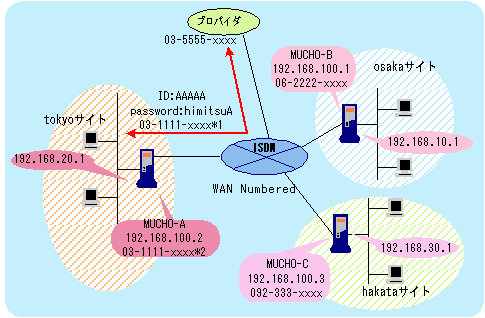

ここでは、ムーチョを用いたちょっと複雑な接続をしている例をご紹介します。

ムーチョの2Bのうち，1Bをインターネットに，もう1Bをイントラネットに接続します．イントラネットでは複数の拠点をむすびます．

本設定では、ISDN2Bを別々のインタフェースとしてサブアドレスで分けて使用します。

WEBブラウザによる設定

分類	画面名	設定項目		設定例
簡単設定	ISDNダイヤルアップ接続の登録変更	アクセスポイント		035555xxxx
		認証（接続）ID		AAAAA
		認証（接続）パスワード		himitsuA
便利な設定	ISDN回線の接続について	現在の形態		同時2箇所接続
		接続方法		自動接続
		B1	自局電話番号	031111xxxx
		B1	自局サブアドレス	1
		B2	自局電話番号	031111xxxx
		B2	自局サブアドレス	2
		B1,B2共通	着信時の発信者番号チェック	する
		B1,B2共通	着信時のPPP認証	する
	ISDN回線接続先の登録（1件目の例）	相手の電話番号		062222xxxx
		相手のサブアドレス		なし
		相手認証用のID		osaka
		登録電話番号を□桁飛ばして着番号チェックする		0
	ISDN回線接続先の登録（2件目の例）	相手の電話番号		092333xxxx
		相手のサブアドレス		なし
		相手認証用のID		hakata
		登録電話番号を□桁飛ばして着番号チェックする		0
	IP RIPスタティック（1件目の例）	通信元の指定	IPアドレス	192.168.10.0
		通信元の指定	サブネットマスク	255.255.255.0
		中継先の指定	IPアドレス	192.168.100.1
			接続相手の指定	osaka
			メトリック	2
			プリファレンス	50
	IP RIPスタティック（2件目の例）	通信元の指定	IPアドレス	192.168.30.0
		通信元の指定	サブネットマスク	255.255.255.0
		中継先の指定	IPアドレス	192.168.100.3
			接続相手の指定	nagoya
			メトリック	2
			プリファレンス	50
詳細設定	インターフェースの設定	LANインターフェース	インターフェースアドレス	192.168.20.1
		LANインターフェース	インターフェースサブネットマスク	255.255.255.0
		WAN#1インターフェース		ポイントツーポイント
			相手インタフェースアドレス	0.0.0.0
			相手インタフェースサブネットマスク	0.0.0.0
		WAN#2インタフェース		ブロードキャスト
			インターフェースアドレス	192.168.100.2
			インターフェースサブネットマスク	255.255.255.0

MUCHO-A（コマンドによる）設定
conf#wan dual isdn
conf#hostname add 1 default=AAAAA password=himitsuA
conf#target add name=providerA dial=035555xxxx host=default
conf#target add name=osaka dial=062222xxxx
conf#target add name=hakata dial=092333xxxx
conf#isdn dialcheck=0 multimode=on recvcheck=on
conf#isdn -1 dial=031111xxxx*1 target=providerA
conf#isdn -2 dial=031111xxxx*2
conf#iptarget add addr=192.168.100.1 name=osaka
conf#iptarget add addr=192.168.100.3 name=hakata
conf#interface lan addr=192.168.20.1,255.255.255.0
conf#interface isdn1 addr=0.0.0.0 remote=0.0.0.0
conf#interface isdn2 addr=192.168.100.2,255.255.255.0
conf#ipripstatic add dst=192.168.10.0,255.255.255.0 nexthop=192.168.100.1
conf#ipripstatic add dst=192.168.30.0,255.255.255.0 nexthop=192.168.100.3
conf#nat natp if=isdn1
conf#dhcpserver off
conf#exit
configuration modified. save OK ? (y/n): y
please reset#reset
Do you want to continue (y/n)?: y
MUCHO-B（コマンドによる）設定
conf#wan isdn
conf#target add name=tokyo dial=031111xxxx*2
conf#target add name=hakata dial=092333xxxx
conf#isdn dialcheck=0 multimode=on
conf#isdn -1 dial=062222xxxx
conf#interface lan addr=192.168.10.1,255.255.255.0
conf#interface isdn1 addr=192.168.100.1,255.255.255.0
conf#iptarget add addr=192.168.100.2 name=tokyo
conf#iptarget add addr=192.168.100.3 name=hakata
conf#ipripstatic delete all
conf#ipripstatic add dst=192.168.20.0,255.255.255.0 nexthop=192.168.100.2
conf#ipripstatic add dst=192.168.30.0,255.255.255.0 nexthop=192.168.100.3
conf#nat off
conf#exit
configuration modified. save OK ? (y/n): y
please reset#reset
Do you want to continue (y/n)?: y
MUCHO-C（コマンドによる）設定
conf#wan isdn
conf#target add name=tokyo dial=031111xxxx*2
conf#target add name=osaka dial=062222xxxx
conf#isdn dialcheck=0 multimode=on
conf#isdn -1 dial=092333xxxx
conf#interface lan addr=192.168.30.1,255.255.255.0
conf#interface isdn1 addr=192.168.100.3,255.255.255.0
conf#iptarget add addr=192.168.100.1 name=osaka
conf#iptarget add addr=192.168.100.2 name=tokyo
conf#ipripstatic delete all
conf#ipripstatic add dst=192.168.10.0,255.255.255.0 nexthop=192.168.100.1
conf#ipripstatic add dst=192.168.20.0,255.255.255.0 nexthop=192.168.100.2
conf#nat off
conf#exit
configuration modified. save OK ? (y/n): y
please reset#reset
Do you want to continue (y/n)?: y

また、MUCHO-BおよびMUCHO-Cのスタティックルーティング設定を以下のように変更すると、BサイトおよびCサイトも、Aサイト経由でプロバイダAと接続でき、同時にAサイト、Bサイト，CサイトのLAN間通信も行うことができます。
```
MUCHO-Bの設定
	conf#ipripstatic add dst=192.168.20.0,255.255.255.0 nexthop=192.168.100.2
	conf#ipripstatic add dst=192.168.30.0,255.255.255.0 nexthop=192.168.100.3
                                             ↓
	conf#ipripstatic delete dst=192.168.20.0,255.255.255.0
	conf#ipripstatic add dst=0.0.0.0,0.0.0.0 nexthop=192.168.100.2

MUCHO-Cの設定
	conf#ipripstatic add dst=192.168.10.0,255.255.255.0 nexthop=192.168.100.1
	conf#ipripstatic add dst=192.168.20.0,255.255.255.0 nexthop=192.168.100.2
                                             ↓
	conf#ipripstatic delete dst=192.168.20.0,255.255.255.0
	conf#ipripstatic add dst=0.0.0.0,0.0.0.0 nexthop=192.168.100.2
```
