VPN接続例4(専用線－ダイヤルアップ接続（装置NAT使用）)

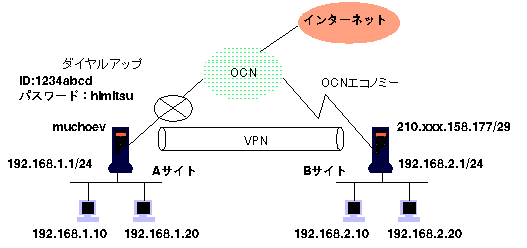

OCNエコノミーなど専用線でインターネットに接続しているMUCHO-EVと，ダイヤルアップ端末型などダイヤルアップでインターネットに接続しているMUCHO-EV間でVPN通信を行います。
さらに，外部のインターネットとの通信は通常に行います。
ダイヤルアップでインターネットに接続する場合でもVPNの通信ができるのがMUCHOの最大の特長です。

【パターン１】

pre-Shared Key　；　aabbccddeeffgg
暗号アルゴリズム　；　DES(default)
認証アルゴリズム　；　HMAC-MD5
LifeTime　；　8時間(28800sec;default)
プライベートネットワーク間でVPN通信を行う
インターネット上の他の箇所とは通常の通信を行う

AサイトのMUCHO-EVの設定

conf#wan isdn
conf#hostname add 1 default=1234abcd password=himitsu
conf#target add name=internet dial=031234XXXX host=default
conf#isdn -1 dial=04635678XXXX target=internet
conf#interface lan addr=192.168.1.1,255.255.255.0
conf#interface isdn1 addr=0.0.0.0 remote=0.0.0.0
conf#ipripstatic delete all
conf#ipripstatic add dst=0.0.0.0,0.0.0.0 nextif=isdn1
conf#nat natp if=isdn1
conf#dhcpserver off
conf#vpn on
conf#vpnikepolicy add id=1
(→※ファームウェアV20.30以前の場合は,このコマンドは不要）
conf#vpnpeer add addr=210.xxx.158.177 myname=muchoev key=a,aabbccddeeffgg nat=off ikepolicy=1
(→※ファームウェアV20.30以前の場合は,「ikepolicy=1」は不要）
conf#vpnpolicy add id=1 encr=des auth=hmac-md5
conf#vpnselector add id=1 dst=192.168.2.0,255.255.255.0 src=192.168.1.0,255.255.255.0 dstif=isdn1 type=ipsec peeraddr=210.xxx.158.177 policy=1
conf#vpnselector add id=32 dst=all src=all type=bypass
conf#exit
configuration modified. save OK ? (y/n): y
please reset#reset
Do you want to continue (y/n)?: y

この設定をWEB画面からする場合

BサイトのMUCHO-EVの設定

conf#wan hsd（128kbpsを利用する場合は、wan hsd 128 とする）
conf#interface lan addr=192.168.2.1,255.255.255.0
conf#interface isdn1 down
conf#interface hsd addr=210.xxx.158.177 remote=0.0.0.0
conf#ipripstatic delete all
conf#ipripstatic add dst=0.0.0.0.0.0.0.0 nextif=hsd
conf#nat natp if=hsd
conf#vpn on
conf#vpnikepolicy add id=1
(→※ファームウェアV20.30以前の場合は,このコマンドは不要）
conf#vpnpeer add name=muchoev key=a,aabbccddeeffgg nat=off ikepolicy=1
(→※ファームウェアV20.30以前の場合は,「ikepolicy=1」は不要）
conf#vpnpolicy add id=1 encr=des auth=hmac-md5
conf#vpnselector add id=1 dst=192.168.1.0,255.255.255.0 src=192.168.2.0,255.255.255.0 dstif=hsd type=ipsec peername=muchoev policy=1
conf#vpnselector add id=32 dst=all src=all type=bypass
conf#exit
configuration modified. save OK ? (y/n): y
please reset#reset
Do you want to continue (y/n)?: y

この設定をWEB画面からする場合

【パターン２】

pre-Shared Key　；　aabbccddeeffgg
暗号アルゴリズム　；　DES(default)
認証アルゴリズム　；　HMAC-SHA
LifeTime　；　8時間(28800sec;default)
Aサイトの端末(192.168.1.10)とBサイトのネットワーク上のすべての端末間でVPN通信を行う。
インターネット上の他の箇所とは通常の通信を行う

AサイトのMUCHO-EVの設定

conf#wan isdn
conf#hostname add 1 default=1234abcd password=himitsu
conf#target add name=internet dial=031234XXXX host=default
conf#isdn -1 dial=04635678XXXX target=internet
conf#interface lan addr=192.168.1.1,255.255.255.0
conf#interface isdn1 addr=0.0.0.0 remote=0.0.0.0
conf#ipripstatic delete all
conf#ipripstatic add dst=0.0.0.0,0.0.0.0 nextif=isdn1
conf#dhcpserver off
conf#vpn on
conf#vpnikepolicy add id=1
(→※ファームウェアV20.30以前の場合は,このコマンドは不要）
conf#vpnpeer add addr=210.xxx.158.177 myname=muchoev key=a,aabbccddeeffgg nat=off ikepolicy=1
(→※ファームウェアV20.30以前の場合は,「ikepolicy=1」は不要）
conf#vpnpolicy add id=1 encr=des auth=hmac-sha
conf#vpnselector add id=1 dst=192.168.2.0,255.255.255.0 src=192.168.1.10,255.255.255.255 dstif=hsd type=ipsec peeraddr=210.xxx.158.177 policy=1
conf#vpnselector add id=32 dst=all src=all type=bypass
conf#exit
configuration modified. save OK ? (y/n): y
please reset#reset
Do you want to continue (y/n)?: y

この設定をWEB画面からする場合

BサイトのMUCHO-EVの設定

conf#wan hsd（128kbpsを利用する場合は、wan hsd 128 とする）
conf#interface lan addr=192.168.2.1,255.255.255.0
conf#interface isdn1 down
conf#interface hsd addr=210.xxx.158.177 remote=0.0.0.0
conf#ipripstatic delete all
conf#ipripstatic add dst=0.0.0.0.0.0.0.0 nextif=hsd
conf#nat natp if=hsd
conf#dhcpserver off
conf#vpn on
conf#vpnikepolicy add id=1
(→※ファームウェアV20.30以前の場合は,このコマンドは不要）
conf#vpnpeer add name=muchoev key=a,aabbccddeeffgg nat=off ikepolicy=1
(→※ファームウェアV20.30以前の場合は,「ikepolicy=1」は不要）
conf#vpnpolicy add id=1 encr=des auth=hmac-sha
conf#vpnselector add id=1 dst=192.168.2.0,255.255.255.0 src=192.168.1.10,255.255.255.255 dstif=hsd type=ipsec peername=muchoev policy=1
conf#vpnselector add id=32 dst=all src=all type=bypass
conf#exit
configuration modified. save OK ? (y/n): y
please reset#reset
Do you want to continue (y/n)?: y

この設定をWEB画面からする場合
