dial-up LAN

インターネットダイアルアップLAN型接続

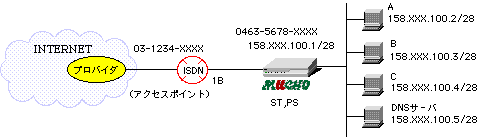

プロバイダ毎にサービス内容は異なりますが、プロバイダから提供されるグローバルIPアドレス（契約IPアドレス）をユーザネットワークに適用した例です。ISDNの発呼はユーザ側からのみとなります。 NAT^{＋（plus）}機能により、ユーザネットワークにプライベートIPアドレスを適用することもできます。

プロバイダより提供される接続ID
- ユーザID

  1234abcd
- パスワード

  himitsu
- アクセスポイントISDN番号

  03-1234-XXXX
- プロバイダルータIPアドレス

  XXX.XXX.50.1/24
- ユーザルータアドレス情報

  IPアドレス　158.XXX.100.1/28
  サブネットマスク　255.255.255.240
MUCHO（簡単設定ユーティリティによる）設定
- WAN回線の選択

  ISDN回線
- ISDN回線の設定

  ISDN番号　04635678XXXX
  サブアドレス　なし
  PPP認証を使用する
  認証アカウント　1234abcd
  認証パスワード　himitsu
- 接続相手の設定

  接続相手の名前　internet（任意です。半角英数字20文字以内）
  ISDN番号　031234XXXX
  サブアドレス　なし
  トラフィック分散はしない
- LANインタフェースIP

  IPアドレス　158.XXX.100.1
  アドレス設定　サブネットマスクパターン　255.255.255.240
  （NAT^{＋（plus）}機能を使用する場合は、プライベートアドレスを設定して下さい）

  ↓
- （完了画面で設定ファイルを一時保存する）
  ↓
- （簡易設定メニューで拡張設定→IPアドレス設定を選択する）
- アドレス設定

  IPアドレスあり
  IPアドレス　158.XXX.100.1
  ネットマスク　255.255.255.240
  NAT^{＋（plus）}を使わない
  （NAT^{＋（plus）}機能を使用する場合は、クリックし、プライベートアドレスを設定して下さい）

  ↓
- 設定ファイル更新（設定終了）
MUCHO（コマンドによる）設定

　　conf#wan isdn
　　conf#hostname add 1 default=1234abcd chapkey=himitsu papkey=himitsu
　　conf#target add name=internet dial=031234XXXX host=default
　　conf#isdn -1 dial=04635678XXXX target=internet
　　conf#interface lan addr=158.XXX.100.1,255.255.255.240
　　conf#interface isdn1 remote=0.0.0.0
　　conf#ipripstatic delete all
　　conf#ipripstatic add dst=0.0.0.0,0.0.0.0 nextif=isdn1
　　conf#dhcpserver off
　　conf#exit
　　configuration modified. save OK ? (y/n): y
　　please reset#reset
　　Do you want to continue (y/n)?: y
