mucho-mucho dial-up

MUCHO-複数台MUCHOダイヤルアップ接続

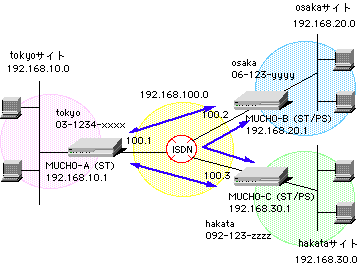

MUCHO-STは、接続相手を複数登録でき、データの宛先により自動的に接続することができます。MUCHO-ST/TL/TL-DSUでは、接続相手を20箇所、MUCHO-PSでは2箇所登録することができます。
相手認証は発信者番号通知チェック機能を用いています。

MUCHO-A（簡単設定ユーティリティによる）設定
- WAN回線の選択

  ISDN回線
- ISDN回線の設定

  ISDN番号　031234XXXX
  サブアドレス　なし
  PPP認証を使用しない
- 接続相手の設定

  接続相手の名前　osaka
  ISDN番号　06123YYYY
  サブアドレス　なし
  トラフィック分散はしない
- LANインタフェースIP

  IPアドレス　192.168.10.1
  アドレス設定　サブネットマスクパターン　255.255.255.0
  ↓
  （完了画面で設定ファイルを一時保存する）
  ↓
  （簡易設定メニューで拡張設定→ISDN関連の設定）
- osakals を削除（トラフィック分散用の相手の設定が入っているので削除します）
- 追加

  接続相手の名前　hakata
  接続相手のISDN番号　092123ZZZZ
  着信時の認証方法　なし
  ↓
  （拡張設定→IPアドレスの設定→アドレスの設定を選択する）
- アドレス設定

  IPアドレスあり
  IPアドレス　192.168.10.1
  ネットマスク　255.255.255.0
  NAT^{＋（plus）}を使わない
  複数相手接続を使用する
  ルータのISDN上のアドレス　192.168.100.1
  ネットマスク　255.255.255.0
  ↓
  （拡張設定→IPアドレスの設定→接続相手の設定を選択する）
- osaka を選択し設定

  IPアドレス　192.168.100.2
- hakata を選択し設定

  IPアドレス　192.168.100.3
  ↓

  （拡張設定→ルート情報設定を選択する）
- 「追加」を選択

  中継先IPアドレス　192.168.100.2
  宛先アドレス　192.168.20.0
  アドレスマスク　255.255.255.0
- 「追加」を選択

  中継先IPアドレス　192.168.100.3
  宛先アドレス　192.168.30.0
  アドレスマスク　255.255.255.0
  ↓
  設定ファイル更新（設定終了）
MUCHO-B（簡単設定ユーティリティによる）設定
- WAN回線の選択

  ISDN回線
- ISDN回線の設定

  ISDN番号　06123YYYY
  サブアドレス　なし
  PPP認証を使用しない
- 接続相手の設定

  接続相手の名前　tokyo
  ISDN番号　031234XXXX
  サブアドレス　なし
  トラフィック分散はしない
- LANインタフェースIP

  IPアドレス　192.168.20.1
  アドレス設定　サブネットマスクパターン　255.255.255.0
  ↓
  （完了画面で設定ファイルを一時保存する）
  ↓
  （簡易設定メニューで拡張設定→ISDN関連の設定）
- tokyols を削除（トラフィック分散用の相手の設定が入っているので削除します）
- 追加

  接続相手の名前　hakata
  接続相手のISDN番号　092123ZZZZ
  着信時の認証方法　なし
  ↓
  （拡張設定→IPアドレスの設定→アドレスの設定を選択する）
- アドレス設定

  IPアドレスあり
  IPアドレス　192.168.20.1
  ネットマスク　255.255.255.0
  NAT^{＋（plus）}を使わない
  複数相手接続を使用する
  ルータのISDN上のアドレス　192.168.100.2
  ネットマスク　255.255.255.0
  ↓
  （拡張設定→IPアドレスの設定→接続相手の設定を選択する）
- tokyo を選択し設定

  IPアドレス　192.168.100.1
- hakata を選択し設定

  IPアドレス　192.168.100.3
  ↓
  （拡張設定→ルート情報設定を選択する）
- 「追加」を選択

  中継先IPアドレス　192.168.100.1
  宛先アドレス　192.168.10.0
  アドレスマスク　255.255.255.0
- 「追加」を選択

  中継先IPアドレス　192.168.100.3
  宛先アドレス　192.168.30.0
  アドレスマスク　255.255.255.0
  ↓
  設定ファイル更新（設定終了）
MUCHO-C（簡単設定ユーティリティによる）設定
- WAN回線の選択

  ISDN回線
- ISDN回線の設定

  ISDN番号　092123ZZZZ
  サブアドレス　なし
  PPP認証を使用しない
- 接続相手の設定

  接続相手の名前　tokyo
  ISDN番号　031234XXXX
  サブアドレス　なし
  トラフィック分散はしない
- LANインタフェースIP

  IPアドレス　192.168.30.1
  アドレス設定　サブネットマスクパターン　255.255.255.0
  ↓
  （完了画面で設定ファイルを一時保存する）
  ↓
  （簡易設定メニューで拡張設定→ISDN関連の設定）
- tokyols を削除（トラフィック分散用の相手の設定が入っているので削除します）
- 追加

  接続相手の名前　osaka
  接続相手のISDN番号　06123YYYY
  着信時の認証方法　なし
  ↓
  （拡張設定→IPアドレスの設定→アドレスの設定を選択する）
- アドレス設定

  IPアドレスあり
  IPアドレス　192.168.30.1
  ネットマスク　255.255.255.0
  NAT^{＋（plus）}を使わない
  複数相手接続を使用する
  ルータのISDN上のアドレス　192.168.100.3
  ネットマスク　255.255.255.0
  ↓
  （拡張設定→IPアドレスの設定→接続相手の設定を選択する）
- tokyo を選択し設定

  IPアドレス　192.168.100.1
- osaka を選択し設定

  IPアドレス　192.168.100.2
  ↓
  （拡張設定→ルート情報設定を選択する）
- 「追加」を選択

  中継先IPアドレス　192.168.100.1
  宛先アドレス　192.168.10.0
  アドレスマスク　255.255.255.0
- 「追加」を選択

  中継先IPアドレス　192.168.100.2
  宛先アドレス　192.168.20.0
  アドレスマスク　255.255.255.0
  ↓
  設定ファイル更新（設定終了）

MUCHO-A（コマンドによる）設定

　　　conf#wan isdn
　　　conf#target add name=osaka dial=06123YYYY
　　　conf#target add name=hakata dial=092123ZZZZ
　　　conf#isdn dialcheck=0 multimode=on
　　　conf#isdn -1 dial=031234XXXX target=osaka
　　　conf#interface lan addr=192.168.10.1,255.255.255.0
　　　conf#interface isdn1 addr=192.168.100.1,255.255.255.0
　　　conf#iptarget add addr=192.168.100.2 name=osaka
　　　conf#iptarget add addr=192.168.100.3 name=hakata
　　　conf#ipripstatic delete all
　　　conf#ipripstatic add dst=192.168.20.0,255.255.255.0 nexthop=192.168.100.2
　　　conf#ipripstatic add dst=192.168.30.0,255.255.255.0 nexthop=192.168.100.3
　　　conf#nat off
　　　conf#exit
　　　configuration modified. save OK ? (y/n): y
　　　please reset#reset
　　　Do you want to continue (y/n)?: y

MUCHO-B（コマンドによる）設定

　　　conf#wan isdn
　　　conf#target add name=tokyo dial=031234XXXX
　　　conf#target add name=hakata dial=092123ZZZZ
　　　conf#isdn dialcheck=0  multimode=on
　　　conf#isdn -1 dial=06123YYYY target=tokyo
　　　conf#interface lan addr=192.168.20.1,255.255.255.0
　　　conf#interface isdn1 addr=192.168.100.2,255.255.255.0
　　　conf#iptarget add addr=192.168.100.1 name=tokyo
　　　conf#iptarget add addr=192.168.100.3 name=hakata
　　　conf#ipripstatic delete all
　　　conf#ipripstatic add dst=192.168.10.0,255.255.255.0 nexthop=192.168.100.1
　　　conf#ipripstatic add dst=192.168.30.0,255.255.255.0 nexthop=192.168.100.3
　　　conf#nat off
　　　conf#exit
　　　configuration modified. save OK ? (y/n): y
　　　please reset#reset
　　　Do you want to continue (y/n)?: y

MUCHO-C（コマンドによる）設定

　　　conf#wan isdn
　　　conf#target add name=tokyo dial=031234XXXX
　　　conf#target add name=osaka dial=06123YYYY
　　　conf#isdn dialcheck=0  multimode=on
　　　conf#isdn -1 dial=092123ZZZZ target=tokyo
　　　conf#interface lan addr=192.168.30.1,255.255.255.0
　　　conf#interface isdn1 addr=192.168.100.3,255.255.255.0
　　　conf#iptarget add addr=192.168.100.1 name=tokyo
　　　conf#iptarget add addr=192.168.100.2 name=osaka
　　　conf#ipripstatic delete all
　　　conf#ipripstatic add dst=192.168.10.0,255.255.255.0 nexthop=192.168.100.1
　　　conf#ipripstatic add dst=192.168.20.0,255.255.255.0 nexthop=192.168.100.2
　　　conf#nat off
　　　conf#exit
　　　configuration modified. save OK ? (y/n): y
　　　please reset#reset
　　　Do you want to continue (y/n)?: y
