センタ側にINFONET-VP100とFireWallを設置し,MUCHO-EVからダイヤルアップする場合 |
|

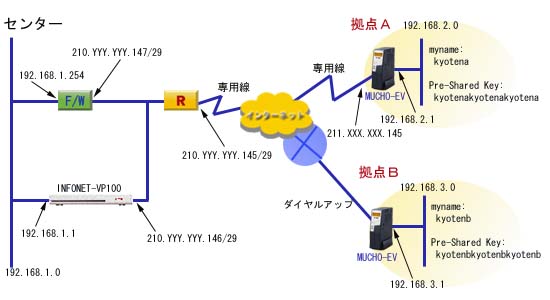

(2)INFONET-VP100とFireWallを並列に設置-------------------------------------
拠点A,BからセンタのプライベートLAN上にVPN通信を行います。
センタ側では通常のインターネットアクセスも行います。
VPN通信を行うサーバと一般通信を行うサーバとがはっきり分かれていて,センタ側のLAN上でのゲートウェイがINFONET-VP100がFireWallかはっきり区別できる場合,こちらの構成の方が,どちらかの装置がダウンした場合でももう一方の経路が確保されるためおすすめです。
INFONET-VP100の設定
#
#アドレスの設定
#
interface private addr=192.168.1.1
interface public addr=210.YYY.YYY.146,255.255.255.248
nat natp
#
#ルート情報の設定
#
ipripstatic add default=210.YYY.YYY.145
#
#VPNに関する設定(VPNピア,VPNポリシー,VPN対象パケット)
#
vpn on
vpnikepolicy add id=1
vpnpeer add addr=211.XXX.XXX.145 key=a,kyotenakyotenakyotena nat=off ikepolicy=1
vpnpeer add name=kyotenb key=a,kyotenbkyotenbkyotenb nat=off ikepolicy=1
vpnpolicy add id=1 encr=des auth=hmac-md5
vpnselector add id=1 dst=192.168.2.0,255.255.255.0
src=192.168.1.0,255.255.255.0 type=ipsec peeraddr=211.XXX.XXX.145 policy=1
vpnselector add id=2 dst=192.168.2.0,255.255.255.0
src=210.YYY.YYY.144,255.255.255.248 type=ipsec peeraddr=211.XXX.XXX.145 policy=1
vpnselector add id=3 dst=192.168.3.0,255.255.255.0
src=192.168.1.0,255.255.255.0 type=ipsec peername=kyotenb policy=1
vpnselector add id=4 dst=192.168.3.0,255.255.255.0
src=210.YYY.YYY.144,255.255.255.248 type=ipsec peername=kyotenb policy=1
拠点AのMUCHO-EVの設定
#
#使用回線の選択
#
wan hsd(128kbpsを利用する場合は、wan hsd 128 とする)
#
#アドレスの設定
#
interface lan addr=192.168.2.1,255.255.255.0
interface isdn1 down
interface hsd addr=211.xxx.xxx.145 remote=0.0.0.0
nat natp if=hsd
#
#ルート情報の設定
#
ipripstatic delete all
ipripstatic add dst=0.0.0.0.0.0.0.0 nextif=hsd
#
#VPNに関する設定(VPNピア,VPNポリシー,VPN対象パケット)
#
vpn on
vpnikepolicy add id=1
#(→※ファームウェアV20.30以前の場合は,このコマンドは不要)
vpnpeer add addr=211.YYY.YYY.146 key=a,kyotenakyotenakyotena nat=off ikepolicy=1
#(→※ファームウェアV20.30以前の場合は,「ikepolicy=1」は不要)
vpnpolicy add id=1 encr=des auth=hmac-md5
vpnselector add id=1 dst=192.168.1.0,255.255.255.0
src=192.168.2.0,255.255.255.0
dstif=hsd type=ipsec peeraddr=211.YYY.YYY.146 policy=1
vpnselector add id=2 dst=210.YYY.YYY.144,255.255.255.248
src=192.168.2.0,255.255.255.0
dstif=hsd type=ipsec peeraddr=211.YYY.YYY.146 policy=1
拠点BのMUCHO-EVの設定
#
#使用回線の選択
#
wan isdn
#
#インターネット接続用の設定
#
hostname add 1 default=<プロバイダ接続用のID>
password=<プロバイダ接続用のパスワード>
target add name=dialup-easysetting dial=<アクセスポイントの電話番号>
host=default
isdn -1 dial=<自局のISDN番号> target=internet
#
#アドレスの設定
#
interface lan addr=192.168.3.1,255.255.255.0
interface isdn1 addr=0.0.0.0 remote=0.0.0.0
nat natp if=isdn1
#
#ルート情報の設定
#
ipripstatic delete all
ipripstatic add dst=0.0.0.0,0.0.0.0 nextif=isdn1
#
#VPNに関する設定(VPNピア,VPNポリシー,VPN対象パケット)
#
vpn on
vpnikepolicy add id=1
#(→※ファームウェアV20.30以前の場合は,このコマンドは不要)
vpnpeer add addr=210.YYY.YYY.146 myname=kyotenb key=a,kyotenbkyotenbkyotenb
nat=off ikepolicy=1
#(→※ファームウェアV20.30以前の場合は,「ikepolicy=1」は不要)
vpnpolicy add id=1 encr=des auth=hmac-md5
vpnselector add id=1 dst=192.168.1.0,255.255.255.0
src=192.168.3.0,255.255.255.0
dstif=isdn1 type=ipsec peeraddr=210.YYY.YYY.146 policy=1
vpnselector add id=2 dst=210.YYY.YYY.144,255.255.255.248
src=192.168.3.0,255.255.255.0
dstif=isdn1 type=ipsec peeraddr=211.YYY.YYY.146 policy=1
※センタ側のグローバルアドレスのネットワーク宛にセレクタの設定を行っているのは,FireWallへのアクセスを許可させるためのものです。 |
