設定例
設定例2

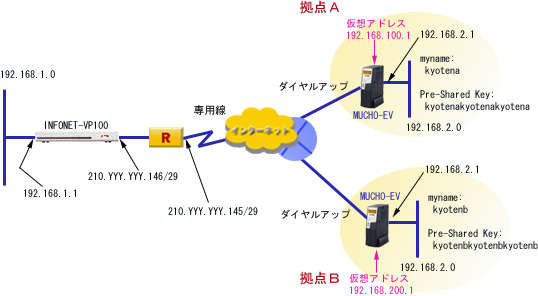

センタ側にINFONET-VP100を設置。
MUCHO-EVからダイヤルアップする場合で,拠点のネットワークアドレスが同じ場合

(1)INFONET-VP100のprivate側のアドレスとは違うアドレスを拠点にわりつける場合---------

すでに拠点にはLANが構築されていて,ネットワークアドレスが重なっている場合があります。こういった場合には,MUCHO-EVのVPN peernat という機能を利用し,センタ側に仮想的なアドレスを見えるようにしてVPN通信を行います。VPN peernat はインターネットに接続する際の装置のNAT機能とは別に動作します。





INFONET-VP100の設定
#
#アドレスの設定
#
interface private addr=192.168.1.1
interface public addr=210.YYY.YYY.146,255.255.255.248
nat natp
#
#ルート情報の設定
#
ipripstatic add default=210.YYY.YYY.145
#
#VPNに関する設定(VPNピア,VPNポリシー,VPN対象パケット)
#
vpn on
vpnikepolicy add id=1
vpnpeer add name=kyotena key=a,kyotenakyotenakyotena nat=off ikepolicy=1
vpnpeer add name=kyotenb key=a,kyotenbkyotenbkyotenb nat=off ikepolicy=1
vpnpolicy add id=1 encr=des auth=hmac-md5
vpnselector add id=1 dst=192.168.100.0,255.255.255.0
  src=192.168.1.0,255.255.255.0 type=ipsec peername=kyotena policy=1
vpnselector add id=2 dst=192.168.200.0,255.255.255.0
  src=192.168.1.0,255.255.255.0 type=ipsec peername=kyotenb policy=1
vpnselector add id=1000 dst=all src=all type=bypass


拠点AのMUCHO-EVの設定(拠点Bも同様)
#
#使用回線の選択
#
wan isdn
#
#インターネット接続用の設定
#
hostname add 1 default=<プロバイダ接続用のID>
  password=<プロバイダ接続用のパスワード>
target add name=dualup-easysetting dial=<アクセスポイントの電話番号>
host=default
isdn -1 dial=<自局のISDN番号> target=internet
#
#アドレスの設定
#
interface lan addr=192.168.2.1,255.255.255.0
interface isdn1 addr=0.0.0.0 remote=0.0.0.0
nat natp if=isdn1
#
#ルート情報の設定
#
ipripstatic delete all
ipripstatic add dst=0.0.0.0,0.0.0.0 nextif=isdn1
#
#VPNに関する設定(VPNピア,VPNポリシー,VPN対象パケット)
#
vpn on
vpnikepolicy add id=1
#(→※ファームウェアV20.30以前の場合は,このコマンドは不要)
vpnpeer add addr=210.YYY.YYY.146 myname=kyotena key=a,kyotenakyotenakyotena
  nat=peernat natglobal=192.168.100.1  ikepolicy=1
  ^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^^←仮想アドレス
#(→※ファームウェアV20.30以前の場合は,「ikepolicy=1」は不要)
vpnpolicy add id=1 encr=des auth=hmac-md5
vpnselector add id=1 dst=192.168.1.0,255.255.255.0
  src=192.168.2.0,255.255.255.0
       ^^^^^^^^^^^^^^^^^^^^^^^^^^←実際のLAN側のアドレス
  dstif=isdn1 type=ipsec peeraddr=210.YYY.YYY.146 policy=1
