クロージャの選定は、以下の項目を参考に用途に応じてお選び下さい。

選定表

●：適用　▲：オプションにて対応

クロージャ品名
（型名）		 設置場所 適用ケーブル・導入ケーブル本数 接続心数 接続形態 仕様書番号
架空 地下 幹線ケーブル 分岐ケーブル 最大接続心数 コネクタ
接続		 スプリッタ
搭載		 直線・分岐接続 手繰り寄せ中間
後分岐接続		 直線中間
後分岐接続
マンホール ハンドホール 丸
ケーブル		 少心架空
ケーブル		 ドロップ
ケーブル		 丸
ケーブル		 少心架空
ケーブル		 ドロップ
ケーブル		 単心 2心
テープ		 4心
テープ		 8心
テープ
J398<ST><SP0> ● 　 　 ● ● 　 ● ● ●     1040 1040     ● ▲ 　 PB-YS7006C
J398<ST><※><1心型> ● 　 　 ● ● 　 ● ● ● 　 　 960 960 　 1心分岐 ● ▲ 　 PB-YS7007E
J398<ST><※><2心型> ● 　 　 ● ● 　 ● ● ● 　 　 960 960 　 2心分岐 ● ▲ 　 PB-YS7008E
J398<POI><SC> ● 　 　 ● 　 　 ● 　 ● 　 　 　 　 ●最大40
（SC）		 　 ● ▲ 　 PB-1S3024B
J396L3<ST><SP0> ● 　 　 ● ● 　 ● ● ● 120 200 400 400 　 　 ● ● ● PB-YS7002C
J396L3<ST><※><1心型> ● 　 　 ● ● 　 ● ● ● 120 200 400 400 　 1心分岐 ● ● ● PB-YS7003C
J396L3<ST><※><2心型> ● 　 　 ● ● 　 ● ● ● 120 200 400 400 　 2心分岐 ● ● ● PB-YS7004C
J396L3<POI><SC> ● 　 　 ● 　 　 ● 　 ● 　 　 　 　 ●
最大8（SC）		 　 ● ● ● PA-YS0004
J397<FULL><SP0> ● 　 　 ● ● 　 ● ● ● 10 20 40 　 　 　 ● ▲ ● PB-YS3004B
J397<※1><※2><※3>
<※4><※5><※6>		 ● 　 　 ● ● 　 ● ● ● 10 20 40 　 　 ● ● ▲ ● PB-YS3012B
J395L<※1><※2> ● 　 　 　 ● ● 　 　 ● 12 24 24 　 ●
最大2
（SC）		 ● ● ●
（少心架空ケーブル）		 　 PA-YS4005E
J363N<※1><※2><※3>
<※4><※5><※6><※7>		 ● ● ● ● 　 　 ● 　 　 150 300 600 1200 　 　 ● ▲ 　 PA-YS9012D
J381N<※1>-<※2>
<※3><※4><※5><※6>		 ● ● ● ● 　 　 ● 　 　 144 288 360 　 　 　 ● ▲ 　 PA-YS6001G
J380N<※1>-＜※2>
<※3><※4><※5>		 ● ● ● ● 　 　 ● 　 　 64 128 160 　 　 　 ● 　 　 PA-YS6004F
J370 　 ● ● ● 　 　 ● 　 　 36 72 144 　 　 　 ● 　 　 PA-1S8011

ページの先頭へ

接続形態

クロージャの接続形態について、用途に合わせて下記接続形態から選定下さい。

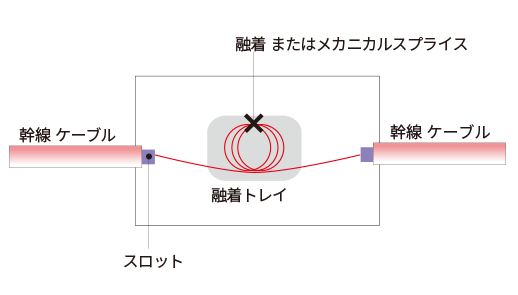

直線接続

光ファイバケーブルの接続形態の中で最も一般的な方法で、ケーブルの端末同士の直線接続です。

分岐接続

光ファイバケーブルの接続形態の中で最も一般的な方法で、ケーブルの端末同士の分岐ケーブルとの接続です。

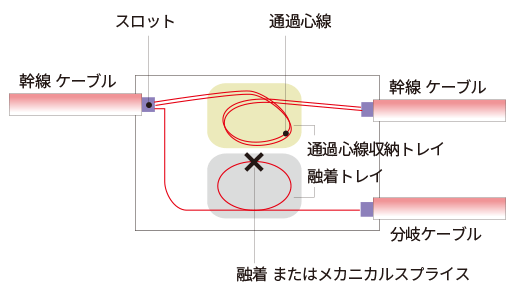

手繰り寄せ中間後分岐接続

光ファイバケーブルのスロットのみを切断し、光ファイバ心線は、切断せずに通過心線収納トレイに収納し、必要な心線のみを分岐ケーブルと接続します。

（スロットレス/少心架空ケーブルの場合は通過心線を必要長手繰り寄せ、幹線保護シート内に余長を収納し分岐ケーブルと接続します。）

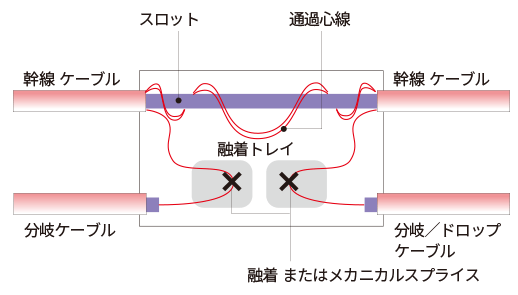

直線中間後分岐接続

SZテープスロット型光ファイバケーブルの外被を剥ぎ、光ファイバ心線をスロットから取り出し、分岐ケーブルと接続します。幹線ケーブル布設後に、任意の場所に分岐ができ、FTTHサービス加入者への引き込みに最適です。

（スロットレス/少心架空ケーブルの場合は通過心線を10mm程度手繰り寄せ、光心線を取り出し分岐ケーブルと接続します。）

ページの先頭へ

スプリッタの種類

クロージャに実装可能なスプリッタには下記のような種類があります。

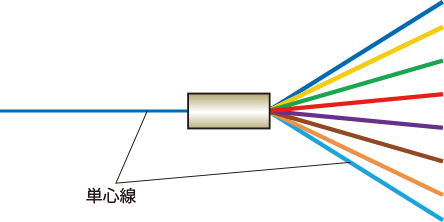

1×Nスプリッタ

例）1×8スプリッタ

分配数:1×2、1×4、1×8、1×16

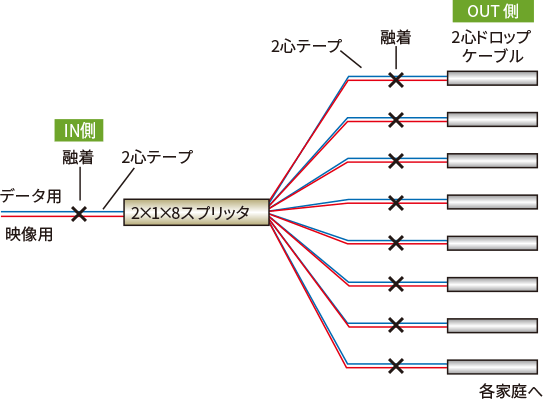

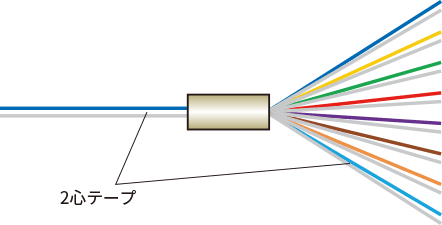

2×1×N（クロス配線）スプリッタ

例）2×1×8スプリッタ

分配数：2×1×4、2×1×8、2×1×16

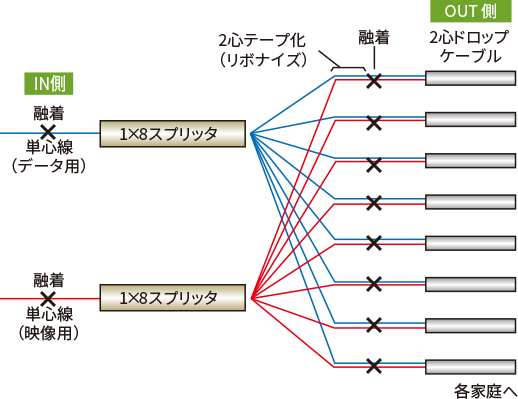

2×1×N（クロス配線）スプリッタの特長

2×1×N（クロス配線）スプリッタは従来の1×Nを組み合わせて使用する場合に比べて、

が図れます。

従来製品

本製品

ページの先頭へ
