設定例
1.センタ(2台各1回線)・拠点(1台2回線)でIPsec冗長する

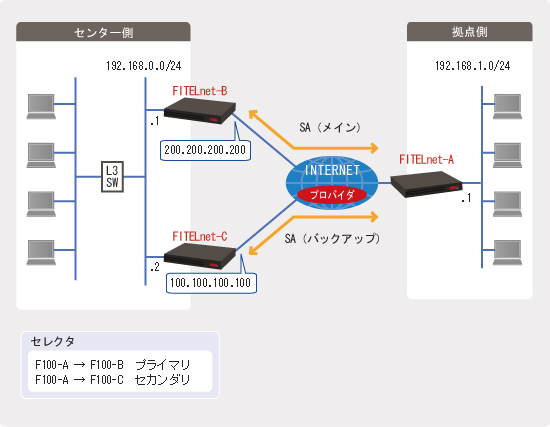

概要

※F100をF1000に置き換えても運用できます。(拠点側のIPsec冗長機能は、F2000では未サポートです。)

  • 拠点側では装置1台で回線冗長を行い、PPPoE(IPアドレス不定)を2セッション使用します。
  • 拠点側ではメイン経路のみ経路監視を行います。(経路監視にはICMP(Ping)のKeepaliveを使用)
  • メイン経路、バックアップ経路の切り替えは拠点側が自動的に行い、メイン経路復旧後の切り戻しも拠点側が自動的に行います。
Keepaliveによりメイン経路の障害時にそのSAを消去します。バックアップ経路は設定の関連付けがされているPPPoE5が自動的にnexthopに設定されます。
  • IPsecはアグレッシブモードのためセンター側契機でVPNは張れません。そのため、拠点側でのIPsec設定にてSAの常時確立を行います。
  • センター側2台の装置の経路制御用に別途L3スイッチ等を使用します。VRRP機能を使うことにより、L3SW不要の構成とすることができます。
    設定例はこちら
  • センター側のFITELnet-CはSAの確立を契機として到達可能となった経路情報をLAN側に広告(sa-upルート機能とRIP)します。センター側の経路制御はL3SWがメトリック値をもとに判断します。
  • 回線障害時の切り替えには平均で30秒ほどかかります。(Keepaliveの送信間隔が初期値で60秒に設定されているためです)(Keepaliveに関する設定は「alive」コマンドを参照)
この設定例での2つのSA(経路)はActive-Standbyです(常時2つのSAをActive-Activeで使用する設定例はこちら
補足・注意点
前提条件
当設定例では、以下のアドレス・環境を前提に説明しています。
プロバイダより割り振られたアドレス(アドレスは一例です)
拠点側 FITELnet-A PPPoE1 指定なし
拠点側 FITELnet-A PPPoE5 指定なし
センター側 FITELnet-B 200.200.200.200
センター側 FITELnet-C 100.100.100.100
設定環境
IPsecの対象とする中継パケット any ⇔ 192.168.1.0/24
※センター側L3SWの背後の別セグメントからもVPN可能
拠点側
FITELnet-A(LAN側)
192.168.1.1
センター側(メイン)
FITELnet-B(LAN側)
192.168.0.1
センター側(バックアップ)
FITELnet-C(LAN側)
192.168.0.2
IPsec Phase1ポリシー モード ・・・ Aggressiveモード
認証方式 ・・・ 事前共有鍵方式
暗号化方式 ・・・ AES 128
Diffie-Hellman ・・・ Group 2
ハッシュ方式 ・・・ SHA
IPsec Phase2ポリシー 暗号化方式 ・・・ AES 128
ハッシュ方式 ・・・ SHA
IPsec SA確立契機 ・・・ 常にSAを確立する
                     (A拠点側メイン経路のみ設定)
L3SWの設定
  • rip(Ver2)を受信
  • 192.168.1.0/24へのスタティックルートをF100-Bに設定
スタティックの優先度は、ripよりも低くして下さい。
コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
拠点側 FITELnet-Aの設定
!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します。(実際は表示されない)

Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! LAN側IPアドレスを設定します。
!
Router(config)# interface lan 1
Router(config-if lan 1)# ip address 192.168.1.1 255.255.255.0
Router(config-if lan 1)# exit
!
!
! PPPoE1インタフェース設定モードに移行します。
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)# pppoe server A-Provider
Router(config-if pppoe 1)# pppoe account user@xxxx.ne.jp secret
Router(config-if pppoe 1)# pppoe type host
Router(config-if pppoe 1)# crypto map MAIN
Router(config-if pppoe 1)# exit
!
!
! PPPoE5インタフェース(バックアップ用)設定モードに移行します。
!
Router(config)# interface pppoe 5
Router(config-if pppoe 5)# pppoe server B-Provider
Router(config-if pppoe 5)# pppoe account user@xxxx.ne.jp secret
Router(config-if pppoe 5)# pppoe type host
Router(config-if pppoe 5)# crypto map BACKUP
Router(config-if pppoe 5)# exit
!
!
! デフォルトルートをPPPoE1に設定します。
!
Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 1
!               メイン側で通信する場合の、センターのメイン側のpeerへのルートと、
!               IPsec通信対象ネットワークへのルートとなります。バックアップ時には、
!               PPPoE5側に向けたセンターのバックアップ側のpeerへのルートと、
!               IPsec通信対象ネットワークへのルートが自動的に登録されます。
!
!
! VPN機能の設定を行います。。
!
Router(config)# vpn enable
Router(config)# vpnlog enable
!
Router(config)# crypto isakmp policy 1
Router(config-isakmp)# authentication prekey
Router(config-isakmp)# encryption aes 128
Router(config-isakmp)# group 2
Router(config-isakmp)# hash sha
Router(config-isakmp)# keepalive icmp
!                      メイン側に関しては always-send オプションを付けなくても、always-send 相当の
!                      動きになります(always-send オプションを付けても問題ありません)。
Router(config-isakmp)# keepalive-icmp peer-address 192.168.0.1
Router(config-isakmp)# keepalive-icmp source-interface lan 1
Router(config-isakmp)# keepalive-icmp redundancy interface pppoe 1 *1
!                      IPsec冗長機能使用時にICMPのkeepaliveにて監視
Router(config-isakmp)# key ascii mucho
Router(config-isakmp)# my-identity F100MAIN
Router(config-isakmp)# negotiation-mode aggressive
Router(config-isakmp)# peer-identity address 200.200.200.200
Router(config-isakmp)# exit
!
Router(config)# crypto isakmp policy 2
Router(config-isakmp)# authentication prekey
Router(config-isakmp)# encryption aes 128
Router(config-isakmp)# group 2
Router(config-isakmp)# hash sha
Router(config-isakmp)# key ascii mucho
Router(config-isakmp)# my-identity F100BACKUP
Router(config-isakmp)# negotiation-mode aggressive
Router(config-isakmp)# peer-identity address 100.100.100.100
Router(config-isakmp)# exit
!
Router(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac
!
Router(config)# ipsec access-list 1 ipsec ip 192.168.1.0 0.0.0.255 any
!                                                                     宛先のネットワークアドレスは任意
!                                                                       →L3SWの内側のネットワークを問わない
Router(config)# ipsec access-list 64 bypass ip any any
!
Router(config)#crypto map MAIN 1
Router(config-crypto-map)# match address 1 1st
!                                             IPsec冗長機能のメインSAを指定
Router(config-crypto-map)# set peer address 200.200.200.200
Router(config-crypto-map)# set security-association always-up
Router(config-crypto-map)# set transform-set P2-POLICY
Router(config-crypto-map)# exit
!
Router(config)#crypto map BACKUP 2 *2
Router(config-crypto-map)# match address 1 2nd
!                                             IPsec冗長機能のバックアップSAを指定
Router(config-crypto-map)# set peer address 100.100.100.100
Router(config-crypto-map)# set security-association always-up *3
Router(config-crypto-map)# set transform-set P2-POLICY
Router(config-crypto-map)# set redundancy delete-message-send
!                               メインSAの復帰時にバックアップSAを削除
Router(config-crypto-map)# exit
!
!
! 特権ユーザモードに戻ります。
!
Router(config)# end
!
!
! 設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving

Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y
*1: メイン側が pppoe 1 ではなく、ewan 1 でアドレスをマニュアル設定している場合は、次のように設定します。
keepalive-icmp redundancy interface ewan 1
keepalive-icmp redundancy address <メイン側の nexthop のアドレス>
*2: バックアップ側が pppoe 5 ではなく、ewan 2 でアドレスをマニュアル設定している場合は、バックアップ側の crypto map に次の設定も必要になります。
set redundancy address <バックアップ側の nexthop のアドレス>
*3: FITELnet-F100の場合、V01.07以降のファームウェアで設定できます。
FITELnet-F1000は、最初のファームウェアV01.00から設定できます。
この設定により、バックアップ通信に切り替わった場合でも、常にSAを確立した状態を維持できるようになり、センター契機の通信にも対応できます。
コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
センター側 FITELnet-Bの設定
!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します。(実際は表示されない)

Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! LAN側IPアドレスを設定します。
!
Router(config)# interface lan 1
Router(config-if lan 1)#  ip address 192.168.0.1 255.255.255.0
Router(config-if lan 1)# exit
!
!
! PPPoEの各種設定を行います。
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)#  ip address 200.200.200.200
Router(config-if pppoe 1)#  pppoe server A-Provider
Router(config-if pppoe 1)#  pppoe account e1111111@xxx.ne.jp abcd123
Router(config-if pppoe 1)#  pppoe type host
Router(config-if pppoe 1)# exit
!
!
! NAT+の設定を行います。
!
Router(config)# access-list 1 permit 192.168.0.0 0.0.0.255
Router(config)# interface pppoe 1
Router(config-if pppoe 1)#  ip nat inside source list 1 interface
Router(config-if pppoe 1)# exit
!
!
! デフォルトルートを設定します。
!
Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 1
!
!
! VPN機能の設定を行います。。
!
Router(config)# vpn enable
Router(config)# vpnlog enable
!
Router(config)# crypto isakmp policy 1
Router(config-isakmp)#  authentication prekey
Router(config-isakmp)#  encryption aes 128
Router(config-isakmp)#  group 2
Router(config-isakmp)#  hash sha
Router(config-isakmp)#  key ascii mucho
Router(config-isakmp)#  negotiation-mode aggressive
Router(config-isakmp)#  peer-identity host F100MAIN
Router(config-isakmp)# exit
!
Router(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac
Router(config)# ipsec access-list 1 ipsec ip any 192.168.1.0 0.0.0.255
Router(config)# ipsec access-list 64 bypass ip any any
!
Router(config)# crypto map MAIN 1
Router(config-crypto-map)#  match address 1
Router(config-crypto-map)#  set peer host F100MAIN
Router(config-crypto-map)#  set transform-set P2-POLICY
Router(config-crypto-map)# exit
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)#  crypto map MAIN
Router(config-if pppoe 1)# exit
!
!
! 特権ユーザモードに戻ります。
!
Router(config)# end
!
!
! 設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving

Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y
コマンド設定の例
(!の行はコメントです。実際に入力する必要はありません。)
この設定を利用したい方は
センター側 FITELnet-Cの設定
!
!
! 特権ユーザモードに移行します。
!
Router> enable
Enter password: super ←パスワードを入力します。(実際は表示されない)

Router#
!
!
! 基本設定モードに移行します。
!
Router# configure terminal
Router(config)#
!
!
! LAN側IPアドレスを設定します。
!
Router(config)# interface lan 1
Router(config-if lan 1)# ip address 192.168.0.2 255.255.255.0
Router(config-if lan 1)# exit
!
!
! PPPoEの各種設定を行います。
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)# ip address 100.100.100.100
Router(config-if pppoe 1)# pppoe server B-Provider
Router(config-if pppoe 1)# pppoe account e222222@xxx.ne.jp abcd345
Router(config-if pppoe 1)# pppoe type host
Router(config-if pppoe 1)# exit
!
!
! NAT+の設定を行います。
!
Router(config)# access-list 1 permit 192.168.0.0 0.0.0.255
Router(config)# interface pppoe 1
Router(config-if pppoe 1)# ip nat inside source list 1 interface
Router(config-if pppoe 1)# exit
!
!
! デフォルトルートを設定します。
!
Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 1
!
!
! VPN機能の設定を行います。。
!
Router(config)# vpn enable
Router(config)# vpnlog enable
!
Router(config)# crypto isakmp policy 1
Router(config-isakmp)# authentication prekey
Router(config-isakmp)# encryption aes 128
Router(config-isakmp)# group 2
Router(config-isakmp)# hash sha
Router(config-isakmp)# key ascii mucho
Router(config-isakmp)# negotiation-mode aggressive
Router(config-isakmp)# peer-identity host F100BACKUP
Router(config-isakmp)# exit
!
Router(config)# ipsec transform-set P2-POLICY esp-aes-128 esp-sha-hmac
Router(config)# ipsec access-list 1 ipsec ip any 192.168.1.0 0.0.0.255
Router(config)# ipsec access-list 64 bypass ip any any
!
Router(config)# crypto map BACKUP 1
Router(config-crypto-map)# match address 1
Router(config-crypto-map)# set peer host F100BACKUP
Router(config-crypto-map)# set transform-set P2-POLICY
Router(config-crypto-map)# sa-up route interface pppoe 1 *4
!            SAの確立を契機として拠点側LAN(192.168.1.0/24)へのルート情報を登録し、
!            nexthopをpppoe1とする
Router(config-crypto-map)# exit
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)# crypto map BACKUP
Router(config-if pppoe 1)# exit
!
Router(config)# router rip
Router(config-rip)# network lan 1
!                             ripを使用するインタフェース指定
Router(config-rip)# timers basic 30 90 120
!                                   定期送信間隔
!                                      経路情報を削除するまでの時間
!                                         経路情報を一時到達不能にするまでの時間
Router(config-rip)# version 2
Router(config-rip)# exit
!
!
! 特権ユーザモードに戻ります。
!
Router(config)# end
!
!
! 設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving

Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y
*4: pppoe 1 ではなく、ewan 1 でアドレスをマニュアル設定している場合は、次のように設定します。
sa-up route address <NEXTHOP のアドレス>
