another method

こんな接続もできます（MUCHO-ST/TL/TL-DSUで対応）

ここでは、ムーチョを用いたちょっと複雑な接続をしている例をご紹介します。

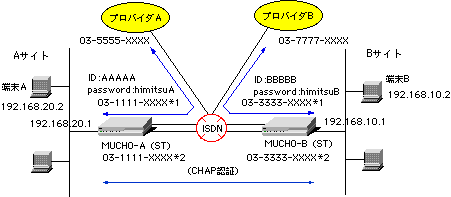

ムーチョ２台を対向で接続し、残りのISDN1Bを異なるプロバイダ（ダイヤルアップ端末型）に接続している例

本設定では、ISDN２Bを別々のインタフェースとしてサブアドレスで分けて使用します。本設定は簡単設定ユーティリティではできません。コマンドでの設定となります。
Aサイトのインターネット接続は、プロバイダAと行います。Bサイトのインターネット接続はプロバイダBと行います。また、Aサイト、BサイトのLAN間接続も同時に行います。

この例では，LAN間接続においてもPPP認証を行なっており、ID/Passwordにはインターネット接続用のものを使用しています．

プロバイダAより提供される接続ID
- ユーザID

  AAAAA
- パスワード

  himitsuA
- DNSサーバ

  XXX.XXX.100.1
- ドメイン名

  XXX.XXXnet.or.jp
- アクセスポイントISDN番号

  03-5555-XXXX
プロバイダBより提供される接続ID
- ユーザID

  BBBBB
- パスワード

  himitsuB
- DNSサーバ

  YYY.YYY.100.1
- ドメイン名

  YYY.YYYnet.or.jp
- アクセスポイントISDN番号

  03-7777-YYYY

MUCHO-A（コマンドによる）の設定

	conf#hostname add 1 default=AAAAA chapkey=himitsuA papkey=himitsuA
	conf#wan dual isdn
	conf#target add name=providerA dial=035555XXXX host=default
	conf#target add name=BBBBB dial=033333XXXX*2 host=default key=nc,himitsuB
	conf#isdn -1 dial=031111XXXX*1 target=providerA
	conf#isdn -2 recvcheck=on dial=031111XXXX*2 target=BBBBB
	conf#interface lan addr=192.168.20.1,255.255.255.0
	conf#interface isdn1 addr=0.0.0.0 remote=0.0.0.0
	conf#interface isdn2 remote=192.168.10.1,255.255.255.0
	conf#ipripstatic add dst=192.168.10.0,255.255.255.0 nextif=isdn2
	conf#nat on
	conf#exit
	configuration modified. save OK ? (y/n): y
	please reset#reset
	Do you want to continue (y/n)?: y

（MUCHO-STの場合ファームウェアV01.04以前のバージョンでは、デフォルトルートがデフォルトでstaticに入っていませんので、以下の設定を追加して下さい。
conf#ipripstatic add dst=0.0.0.0,0.0.0.0 nextif=isdn1）
バージョンの確認は，hereisコマンドでできます．

MUCHO-B（コマンドによる）の設定

	conf#hostname add 1 default=BBBBB chapkey=himitsuB papkey=himitsuB
	conf#wan dual isdn
	conf#target add name=providerB dial=037777XXXX host=default
	conf#target add name=AAAAA dial=031111XXXX*2 host=default key=nc,himitsuA
	conf#isdn -1 dial=033333XXXX*1 target=providerB
	conf#isdn -2 recvcheck=on dial=033333XXXX*2 target=AAAAA
	conf#interface lan addr=192.168.10.1,255.255.255.0
	conf#interface isdn1 addr=0.0.0.0 remote=0.0.0.0
	conf#interface isdn2 remote=192.168.20.1,255.255.255.0
	conf#ipripstatic add dst=192.168.20.0,255.255.255.0 nextif=isdn2
	conf#nat on
	conf#exit
	configuration modified. save OK ? (y/n): y
	please reset#reset
	Do you want to continue (y/n)?: y

（ファームウェアV01.04以前のバージョンでは、デフォルトルートがデフォルトでstaticに入っていませんので、以下の設定を追加して下さい。
conf#ipripstatic add dst=0.0.0.0,0.0.0.0 nextif=isdn1）
バージョンの確認は，hereisコマンドでできます．

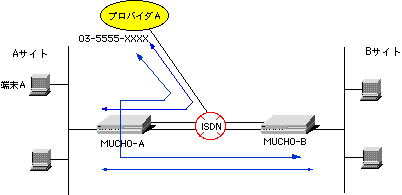

また、MUCHO-Bのスタティックルーティング設定を以下のように変更すると、Bサイトも、Aサイト経由でプロバイダAと接続でき、同時にAサイト、BサイトのLAN間通信も行うことができます。

	conf#ipripstatic add dst=192.168.20.0,255.255.255.0 nextif=isdn2
                                             ↓
	conf#ipripstatic delete all
	conf#ipripstatic add dst=0.0.0.0,0.0.0.0 nextif=isdn2
