こんな接続もできます（1Bインターネット，1Bイントラネット（相手複数））（MUCHO-ST/TL/TL-DSUで対応）

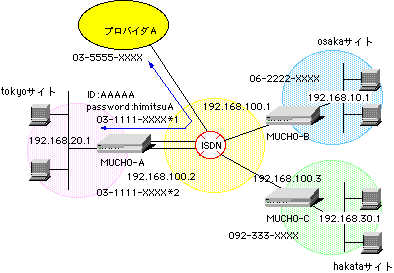

ここでは、ムーチョを用いたちょっと複雑な接続をしている例をご紹介します。

ムーチョの2Bのうち，1Bをインターネットに，もう1Bをイントラネットに接続します．イントラネットでは複数の拠点をむすびます．

（この接続は，MUCHO-ST，MUCHO-TL/TL-DSUで対応しています）
本設定では、ISDN2Bを別々のインタフェースとしてサブアドレスで分けて使用します。本設定は簡単設定ユーティリティではできません。コマンドでの設定となります。

プロバイダAより提供される接続ID
- ユーザID

  AAAAA
- パスワード

  himitsuA
- DNSサーバ

  XXX.XXX.100.1
- ドメイン名

  XXX.XXXnet.or.jp
- アクセスポイントISDN番号

  03-5555-XXXX

MUCHO-A（コマンドによる）の設定

	conf#hostname add 1 default=AAAAA chapkey=himitsuA papkey=himitsuA
	conf#wan dual isdn
	conf#target add name=providerA dial=035555XXXX host=default
	conf#target add name=osaka dial=062222XXXX
	conf#target add name=hakata dial=092333XXXX
 	conf#isdn dialcheck=0 multimode=on
	conf#isdn -1 dial=031111XXXX*1 target=providerA
	conf#isdn -2 recvcheck=on dial=031111XXXX*2
	conf#iptarget add addr=192.168.100.1 name=osaka
	conf#iptarget add addr=192.168.100.3 name=hakata
	conf#interface lan addr=192.168.20.1,255.255.255.0
	conf#interface isdn1 addr=0.0.0.0 remote=0.0.0.0
	conf#interface isdn2 addr=192.168.100.2,255.255.255.0
	conf#ipripstatic add dst=192.168.10.0,255.255.255.0 nexthop=192.168.100.1
	conf#ipripstatic add dst=192.168.30.0,255.255.255.0 nexthop=192.168.100.3
	conf#nat on if=isdn1
	conf#exit
	configuration modified. save OK ? (y/n): y
	please reset#reset
	Do you want to continue (y/n)?: y

（MUCHO-STの場合ファームウェアV01.04以前のバージョンでは、デフォルトルートがデフォルトでstaticに入っていませんので、以下の設定を追加して下さい。
conf#ipripstatic add dst=0.0.0.0,0.0.0.0 nextif=isdn1）
バージョンの確認は，hereisコマンドでできます．

MUCHO-B（コマンドによる）の設定

	conf#wan isdn
	conf#target add name=tokyo dial=031111XXXX*2
	conf#target add name=hakata dial=092333XXXX
	conf#isdn dialcheck=0 multimode=on
	conf#isdn -1 dial=062222XXXX
	conf#interface lan addr=192.168.10.1,255.255.255.0
	conf#interface isdn1 addr=192.168.100.1,255.255.255.0
	conf#iptarget add addr=192.168.100.2 name=tokyo
	conf#iptarget add addr=192.168.100.3 name=hakata
	conf#ipripstatic delete all
	conf#ipripstatic add dst=192.168.20.0,255.255.255.0 nexthop=192.168.100.2
	conf#ipripstatic add dst=192.168.30.0,255.255.255.0 nexthop=192.168.100.3
	conf#nat off
	conf#exit
	configuration modified. save OK ? (y/n): y
	please reset#reset
	Do you want to continue (y/n)?: y

MUCHO-C（コマンドによる）の設定

	conf#wan isdn
	conf#target add name=tokyo dial=031111XXXX*2
	conf#target add name=osaka dial=062222XXXX
	conf#isdn dialcheck=0 multimode=on
	conf#isdn -1 dial=092333XXXX
	conf#interface lan addr=192.168.30.1,255.255.255.0
	conf#interface isdn1 addr=192.168.100.3,255.255.255.0
	conf#iptarget add addr=192.168.100.1 name=osaka
	conf#iptarget add addr=192.168.100.2 name=tokyo
	conf#ipripstatic delete all
	conf#ipripstatic add dst=192.168.10.0,255.255.255.0 nexthop=192.168.100.1
	conf#ipripstatic add dst=192.168.20.0,255.255.255.0 nexthop=192.168.100.2
	conf#nat off
	conf#exit
	configuration modified. save OK ? (y/n): y
	please reset#reset
	Do you want to continue (y/n)?: y

また、MUCHO-BおよびMUCHO-Cのスタティックルーティング設定を以下のように変更すると、BサイトおよびCサイトも、Aサイト経由でプロバイダAと接続でき、同時にAサイト、Bサイト，CサイトのLAN間通信も行うことができます。

MUCHO-Bの設定
	conf#ipripstatic add dst=192.168.20.0,255.255.255.0 nexthop=192.168.100.2
	conf#ipripstatic add dst=192.168.30.0,255.255.255.0 nexthop=192.168.100.3
                                             ↓
	conf#ipripstatic delete dst=192.168.20.0,255.255.255.0
	conf#ipripstatic add dst=0.0.0.0,0.0.0.0 nexthop=192.168.100.2

MUCHO-Cの設定
	conf#ipripstatic add dst=192.168.10.0,255.255.255.0 nexthop=192.168.100.1
	conf#ipripstatic add dst=192.168.20.0,255.255.255.0 nexthop=192.168.100.2
                                             ↓
	conf#ipripstatic delete dst=192.168.20.0,255.255.255.0
	conf#ipripstatic add dst=0.0.0.0,0.0.0.0 nexthop=192.168.100.2
