电缆保护管方形EFLEX — 助推零电线杆化进程

# 能源 # 可持续性

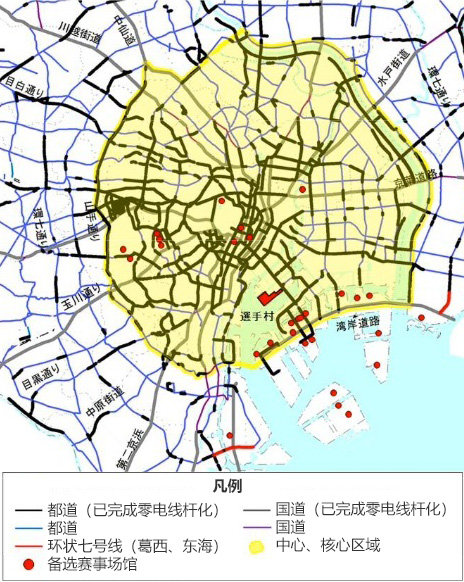

为了防灾及美化市容,日本各地正在推行电缆地下埋设举措。此前,零电线杆化是以干线道路为中心推进的,今后人行道也将被纳入该举措的对象范围内,以迎接2020年东京奥运会和残奥会的举办。但由于城市人行道用于埋设电缆的地下空间有限,且施工费用高昂,零电线杆化举措尚无进展。

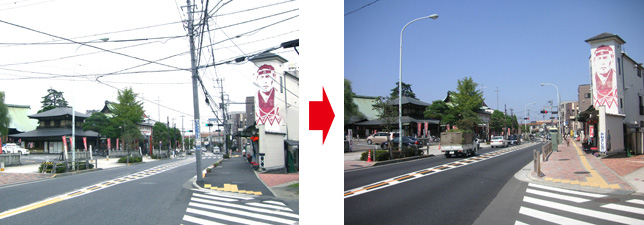

已实现零电线杆化的川崎街道(日野市高幡)(右)

市容和人行道的通行便利性得以改善(东京都建设局主页)

低成本化的王牌 — 宽口径方形EFLEX

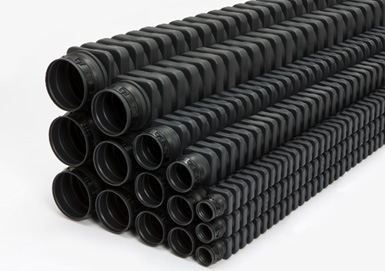

集合5个尺寸阵容的地下埋设型电缆保护管
“方形EFLEX”

2017年6月,古河电气工业株式会社开始销售地下埋设型电缆保护管“EFLEX”(注释)阵容的新产品“方形EFLEX”。2018年2月,又推出了2个宽口径尺寸,产品阵容共涵盖5个尺寸。

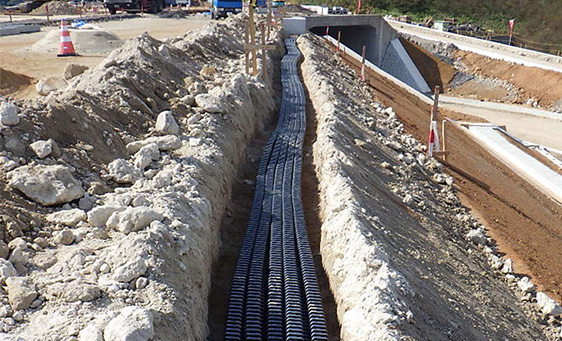

挖掘量少。可灵活应对弯曲部分

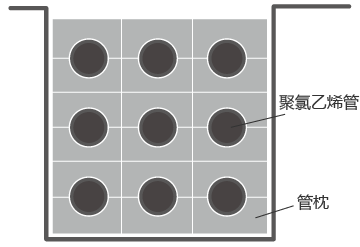

传统的多条多段铺设。
使用截面为圆形的聚氯乙烯管作为管枕进行固定、堆码。

已就低成本化方法做出各种各样的研究,主流方法为管路式,即将多根保护管埋设到地下,再使电缆穿过该保护管进行铺设。

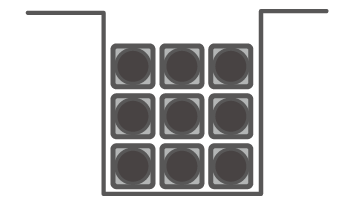

截面为方形的“方形EFLEX”。
无需管枕即可直接进行堆码。

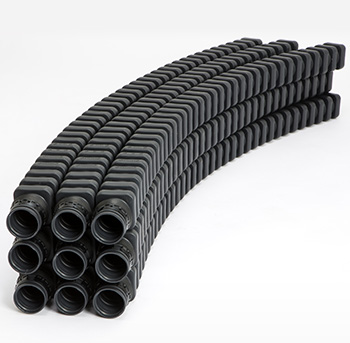

另一方面,截面为方形的“方形EFLEX”无需管枕,可直接进行堆码。因此可实现管路的紧凑铺设、减少挖掘费等施工费用。此外,“方形EFLEX”通过手工操作即可轻易地弯曲,因此无需弯管。此外还可直接进行堆码,无需管枕,不仅可实现紧凑铺设,还能够减少挖掘费等施工费用。

古河电工的AT与机能零部件事业部门机能树脂产品部的小泽聪先生针对方形EFLEX的优势做出如下阐述。
他说:“在交通量大的道路上,一晚可铺设的距离是有限的。因此,通常使用5m左右的短管。因为短,所以连接部分增多,连接的施工性能、可靠性就尤为重要。比如,在连接切断的方形EFLEX时,使用作为系统部件提供的方形接头AQUA free来连接。连接所需时间约为30秒,是使用垫圈、螺丝连接所需时间的约十分之一。此外无需使用工具即可完成连接,因此备受客户青睐。”

(注释)地下埋设型电缆保护管「EFLEX」

地下埋设型电缆保护管是一种用来保护地下电缆的管路材料。本公司在日本国内首次成功开发的用于地下埋设的电缆保护管“EFLEX”是横截面为圆形的树脂制波纹管,具备符合地下埋设要求的强度,且重量轻、易于弯曲、施工性优异。于1967年上市,50年来被广泛用于小规模的电气工程乃至大规模的公共工程中。

在广大客户的关怀下,EFLEX喜迎发售50周年
