特長
- 高い導電率により通電時の発熱を抑制し、回路小型化や大電流化に貢献します。
- 良好な耐応力緩和特性により、熱負荷のかかるばね接点の信頼性を向上させます。
- 高い耐熱性により、リフロー処理後も機械的特性を維持します。
- 強度重視の「EFTEC-550T」と、導電性重視の「EFTEC-550E」の2タイプをラインアップしました。
化学成分
成分 | EFTEC-550T,EFTEC-550E (UNS C18142) |
---|---|
Cr [%] | 0.25 |
Mg [%] | 0.1 |
Cu [%] | 残 |
物理的特性
特性 | EFTEC-550T (質別:H) |
EFTEC-550E (質別:H) |
---|---|---|
比重 | 8.9 | 8.9 |
熱膨張係数 [10-6/K] |
16.5 | 16.5 |
熱伝導度 [W/(m・K)] | 330 | 340 |
導電率 [%IACS] | 80 (≧75) | 85 (≧80) |
体積抵抗率 [µΩ・m] | 0.022 | 0.020 |
縦弾性係数 [GPa] | 140 | 130 |
機械的特性(条)
特性 | EFTEC-550T (質別:H) |
EFTEC-550E (質別:H) |
---|---|---|
引張強さ [MPa] | 500~600 | 400~500 |
0.2%耐力 [MPa] | 470~590 | 370~490 |
伸び [%] | 10(≧5) | 10(≧5) |
ビッカース硬さ [Hv] | 150~190 | 130~170 |

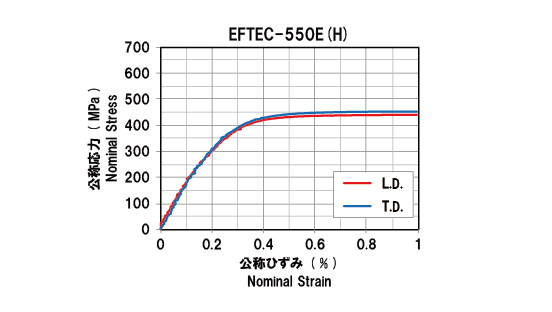

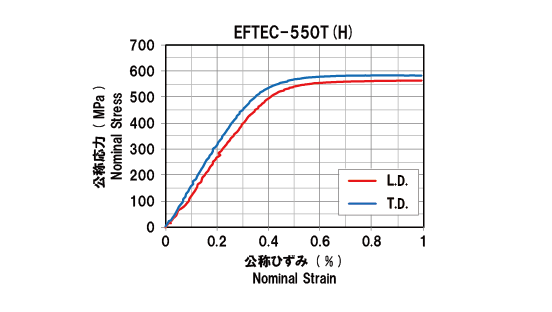

S-S曲線(Stress-Strain Curve)
