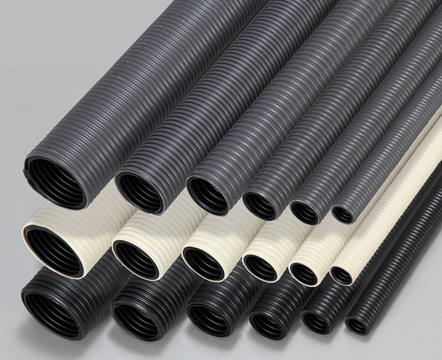

屋外露出用可とう電線管に最適なプラフレキPFDに、大口径タイプが新発売！
「PFDシリーズ」に大口径のφ42と業界初となるφ54を追加しました。
従来サイズの素材技術をもとに、構造を最適化し曲げ易さと耐久性を実現。PFDは6サイズ3色と豊富なバリエーションとなり、太陽光施設をはじめ電気設備や鉄道・道路、橋梁部などのインフラ用途と、幅広い現場で露出配管ができるようになりました。
用途
屋上配管に
屋上設備配管に
動力部まわりに
特長
曲げやすい！
最小曲げ半径が管内径の3倍と小曲りにも対応する曲げやすさ
高耐久性
安心の二重構造で優れた耐久性
軽い
1m当たりの質量がφ42で約0.5kg、φ54で約0.6kgと軽い
高耐候性
暴露促進試験で約30年相当の高耐候性（ハイクオリティ・ブラック）
簡易施工
切断が容易、ワンタッチ接続の継手で施工性に優れる
防水仕様
優れた防水性（IPX5）の継手システム

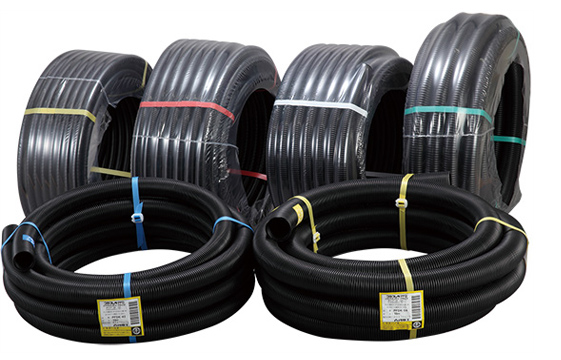

プラフレキPFDφ42・φ54 本体仕様
JIS C8411〈J〉（サイズφ42）
| 品番 | 色 | 内径 （mm） |
外径 （mm） |
長さ／把 （ｍ） |
質量 （約kg／把） |
|---|---|---|---|---|---|
| PFD-42 | グレー | 40 | 52 | 10 | 5 |
| PFD-54 | 52 | 64.5 | 10 | 6.2 | |
| PFDI-42 | アイボリー | 40 | 52 | 10 | 5 |
| PFDI-54 | 52 | 64.5 | 10 | 6.2 | |
| PFDK-42 | ハイクオリティ・ブラック | 40 | 52 | 10 | 5 |
| PFDK-54 | 52 | 64.5 | 10 | 6.2 |
プラフレキPFDφ42・φ54 関連部材

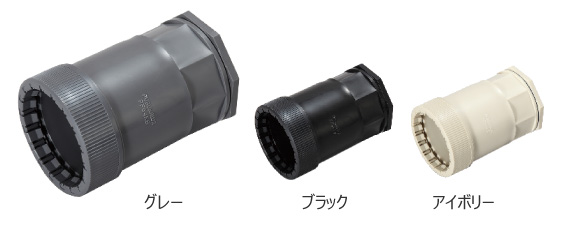

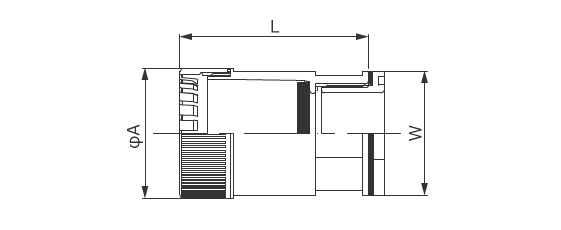

防水コネクタ
JIS C8411〈J〉（サイズφ42） 防水保護等級IPX5
| 品番 | 袋入数 |
適合 |
適合ネジ |
寸法（mm） |
||
|---|---|---|---|---|---|---|
| A | L | W | ||||
| PFS-42BKS□ | 1 | φ48 | G1 1/2 | 64 | 93 | 61 |
| PFS-54BKS□ | 1 | φ60 | G2 | 80 | 112 | 75 |
□… 無し：グレー、－I：アイボリー、－K：ブラック

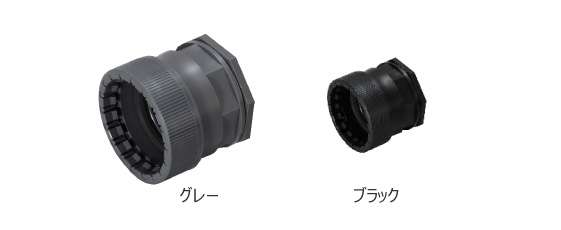

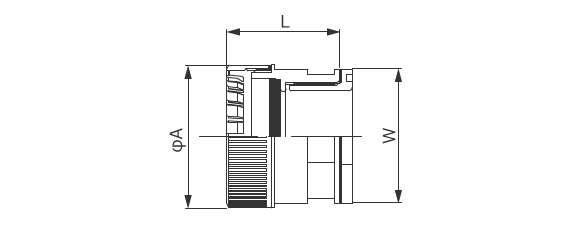

防水ショート・コネクタ
防水保護等級IPX5 【ケーブル工事専用】
| 品番 | 袋入数 |
適合 |
適合ネジ |
寸法（mm） |
||
|---|---|---|---|---|---|---|
| A | L | W | ||||
| PFS-42BSKS□ | 1 | φ48 | G1 1/2 | 64 | 58 | 61 |
| PFS-54BSKS□ | 1 | φ60 | G2 | 80 | 63 | 75 |
□… 無し：グレー、－K：ブラック
防水VE・厚鋼ジョイント
防水保護等級IPX5 【ケーブル工事専用】
| 品番 | 袋入数 |
寸法（mm） |
相手側異種管 |
|||||
|---|---|---|---|---|---|---|---|---|
| A1 | A2 | L | VE・ HIVE |
厚鋼 （G） |
ライニング 厚鋼 |
SGP 管 |
||
| PFS-42BVG□ | 1 | 64 | 72 | 115 | 42 | 42 | 42 | 40 |
| PFS-54BVG□ | 1 | 80 | 82 | 125 | 54 | 54 | 54 | 50 |
□… 無し：グレー、－I：アイボリー、－K：ブラック

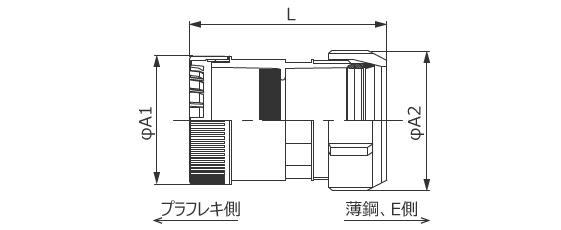

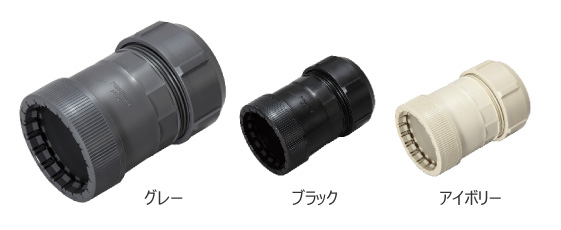

防水薄鋼ジョイント
防水保護等級IPX5 【ケーブル工事専用】
| 品番 | 袋入数 |
寸法（mm） |
相手側異種管 |
|||
|---|---|---|---|---|---|---|
| A1 | A2 | L | ねじなし （E） |
薄鋼 （C） |
||
| PFS-42BJS□ | 1 | 64 | 72 | 113 | 51 | 51 |
| PFS-54BJS□ | 1 | 80 | 87 | 122 | 63 | 63 |
□… 無し：グレー、－I：アイボリー、－K：ブラック

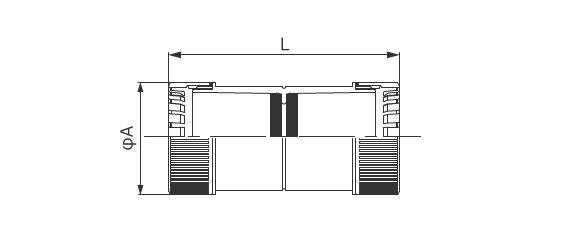

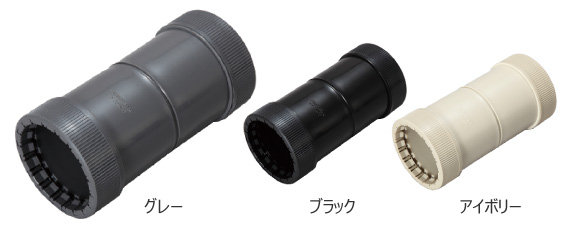

防水カップリング
JIS C8412〈J〉（サイズφ42） 防水保護等級IPX5
| 品番 | 袋入数 |
寸法（mm） |
|
|---|---|---|---|
| A | L | ||
| PFS-42BCS□ | 1 | 64 | 132 |
| PFS-54BCS□ | 1 | 80 | 162 |
□… 無し：グレー、－I：アイボリー、－K：ブラック

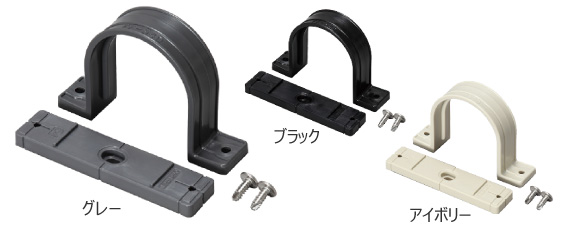

ベース付き両サドル
| 品番 | 袋入数 |
|---|---|
| PF-42BSD□ | 10 |
| PF-54BSD□ | 10 |
□… 無し：グレー、－I：アイボリー、－K：ブラック

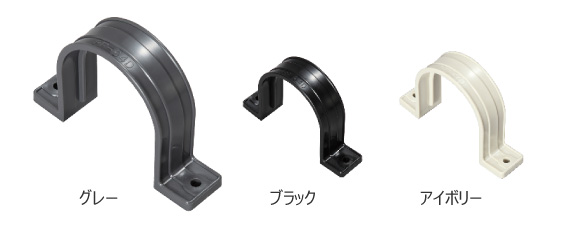

両サドル
| 品番 | 袋入数 |
|---|---|
| PF-42D□ | 10 |
| PF-54D□ | 10 |
□… 無し：グレー、－I：アイボリー、－K：ブラック
DCクリップ
| 品番 | 袋入数 |
|---|---|
| PFS-42DC□ | 1 |
| PFS-54DC□ | 1 |
□… 無し：グレー、－I：アイボリー、－K：ブラック
プラチャン
| 品番 | 梱包数（本／袋） | 寸法（mm） | ||||
|---|---|---|---|---|---|---|
| グレー | アイボリー | L | H | W1 | W2 | |
| PF-D1CH | PF-D1CH-1 | 10 | 100 | 30 | 40 | 20 |
(注)吊り、ラック用途での使用はできません。

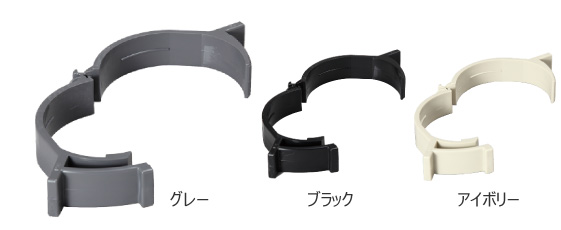

Pクリップ
| 品番 | 袋入数 |
|---|---|
| PFS-42ZP□ | 1 |
| PFS-54ZP□ | 1 |
□… 無し：グレー、－I：アイボリー、－K：ブラック
(注 1)〈J〉マークは、JIS Q1000に基づき、弊社が自らJIS適合を保証する商品です。
(注 2)記載内容は2017年4月現在のものです。製品仕様および価格を変更することがありますのでご了承願います。
(注 3)価格には消費税が含まれていません。
(注 4)沖縄および離島は海上運賃+ 島内運賃別途見積りとなります。
(注 5)取り扱いについては、製品に添付されている注意事項を確認の上、ご使用ください。
