	4 . Numbered(broadcast)、InverseARPを使わない

WANにひとつのネットワーク番号をふる

・概要と設定

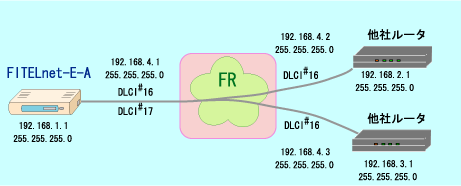

FITELnet-E30を3台接続する例です。
FITELnet-E-Aと、他社ルータ2台をブロードキャスト（Numbered）で接続します。
ここでは、WANにひとつのネットワーク番号をふります。
ネットワーク間のルーティング情報はRIPで運用され、インタフェースアドレスは、互いに相手のアドレスを設定することにより割り付けます。
InverseARPの使用できない場合の例です。
各フレームリレー回線の回線速度は128kbps、CIR値は32kbpsとします。

・FITELnet-E-A（コマンドによる）設定

conf#wan fr 128
conf#dlci 16 pir=128 cir=32 localaddr=192.168.4.1,255.255.255.0 remoteaddr=192.168.4.2
conf#dlci 17 pir=128 cir=32 localaddr=192.168.4.1,255.255.255.0 remoteaddr=192.168.4.3
conf#interface lan addr=192.168.1.1,255.255.255.0
conf#interface fr type=broadcast
conf#rtcontrol fr sendinterval=30 send=on recv=on ageout=180
conf#exit
configuration modified. save OK ? (y/n): y
please reset#reset
Do you want to continue (y/n)?: y

ネットワーク間のルーティング情報はスタティックに登録して運用する場合は、以下の設定を追加します。

FITELnet-E-Aの追加設定

conf#rtcontrol fr send=off recv=off
conf#ipripstatic add dst=192.168.2.0,255.255.255.0 nexthop=192.168.4.2 metric=2
conf#ipripstatic add dst=192.168.3.0,255.255.255.0 nexthop=192.168.4.3 metric=2
