設定例

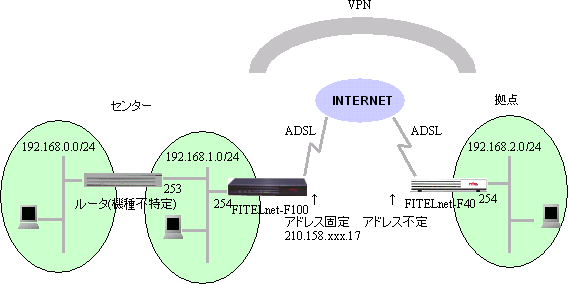

7.センタ(IP固定、アドレス1）、拠点（IP不定）＜センター2セグメント＞　




＜WEB設定の例＞

センタ

設定画面 設定項目 設定値 備考
センタ(F100)
インタフェース設定 LAN側設定 LAN側IPアドレス 192.168.1.254 　 　
サブネットマスク 255.255.255.0
DHCPサーバ機能 使用しない
　 【送信】 　 送信ボタンを押します
EWAN1
PPPoE接続		 PPPoE1
名称		 FLETS 　 わかりやすい名称
ユーザID abc012@***.***.ne.jp IDは一例です
パスワード xxxyyyzzz パスワードは一例です
接続タイプ 端末型 　
IPアドレス 210.158.xxx.17
NAT動作モード NAT+
　 【送信】 　 送信ボタンを押します
ルーティングプロトコルの設定 スタティックルーティング 通信先指定 0.0.0.0/0 192.168.0.0/24　 　
中継先指定
インタフェース指定		 PPPOE1 　
IPアドレス指定 　 192.168.1.253
　 　 【送信】 送信ボタンを押します
NAT機能 PPPoE1
NAT+の登録		 LAN上の端末指定 192.168.0.0/24 　 NAT変換前のアドレス
192.168.1.0/24
　 【送信】 　 送信ボタンを押します
VPNの設定 VPN動作モード ON 　 　
　 【送信】 　 送信ボタンを押します
VPNの設定 VPN対象パケットの登録 優先度 1 2 　
宛先指定 IPアドレス指定
192.168.2.0/24		 IPアドレス指定
192.168.3.0/24
送信元指定 IPアドレス指定
192.168.0.0/24		 IPアドレス指定
192.168.1.0/24
プロトコル IP IP
IPsec処理タイプ IPsec処理して中継 IPsec処理して中継
　 　 【送信】 送信ボタンを押します
優先度 64 　 　
宛先指定 すべて
送信元指定 すべて
プロトコル IP
IPsec処理タイプ IPsec処理しないで中継
　 【送信】 　 送信ボタンを押します
暗号化ポリシーの登録 名前 P2-des-md5 　 　
暗号アルゴリズム DES
認証アルゴリズム HMAC-MD5
　 【送信】 　 送信ボタンを押します
IKEポリシーの登録 ID 1 　 　
IKEポリシー認証アルゴリズム Pre-shared Key(拡張認証なし)
暗号化アルゴリズム des
ハッシュアルゴリズム md5
FQDNタイプ UserFQDN
鍵データ アスキー
secret-vpn
VPNピアの名前 remote
　 【送信】 　 送信ボタンを押します
MAPの登録 MAP名 kyoten kyoten 　
VPN対象パケット優先度 1 2
VPNピアのホスト名 remote remote
暗号化ポリシー P2-des-md5 P2-des-md5
IPsecPFS off off
IPsec SAの生存時間 600 600
　 【送信】 【送信】 送信ボタンを押します
インタフェースのMAP登録
PPPoE1のMAP登録		 MAP名 kyoten 　 　
　 【送信】 　 送信ボタンを押します
装置の再起動 装置を再起動する 【送信】 　 ※
※：設定を有効にするために、装置の再起動を行います。


拠点

設定画面 設定項目 設定値 備考
拠点(F40)
簡単設定 PPP over Ethernetの設定 1
名称		 FLETS 　 わかりやすい名称
ユーザID abc345@***.***.ne.jp IDは一例です
パスワード zzzyyyxxx パスワードは一例です
接続タイプ
デフォルトルート		 端末型 　
LAN側IPアドレス IPアドレス 192.168.2.254 　 　
サブネットマスク 255.255.255.0
NAT動作モード PPPoE1 NAT+ 　 　
　 　 【登録する】 　 登録ボタンを押します
便利な設定
VPNの設定		 VPN動作モード ON 　 　
　 【送信】 　 送信ボタンを押します
便利な設定
VPNの設定		 Phase1ポリシーの登録 　 1 　 　
ポリシー識別子 1
Phase1方式 Pre-shared Key(拡張認証なし)
暗号化アルゴリズム des
ハッシュアルゴリズム md5
　 【送信】 　 送信ボタンを押します
Phase2ポリシーの登録 　 1 　 　
ポリシー識別子 1
SAライフタイム 600
鍵データの再生成 しない
暗号化アルゴリズム des
認証アルゴリズム hmac-md5
　 【送信】 　 送信ボタンを押します
VPNピアの登録 　 1 　 　
VPNピア識別
相手IPアドレス指定		 210.158.xxx.17
こちらの名前 remote1
FQDNタイプ UserFQDN
鍵データ 文字列
secret-vpn
NAT動作モード off
Phase1ポリシー識別子 1
　 【送信】 　 送信ボタンを押します
VPN対象パケットの登録 優先度 1 2 　
宛先指定 IPアドレス指定
192.168.0.0/24		 IPアドレス指定
192.168.1.0/24
送信元指定 IPアドレス指定
192.168.2.0/24		 IPアドレス指定
192.168.2.0/24
IPsec処理タイプ IPsec処理して中継 IPsec処理して中継
VPNピア 210.158.xxx.17 210.158.xxx.17
Phase2ポリシー 1 1
優先度 64 　
宛先指定 全て(ホスト1)
送信元指定 全て(ホスト1)
IPsec処理タイプ IPsec処理しないで中継
　 【送信】 　 送信ボタンを押します
装置の再起動 装置を再起動する 【送信】 　 ※
※：設定を有効にするために、装置の再起動を行います。


＜コマンドによる設定の例＞


センター側の FITELnet-F100 の設定　　　　　　　　　　　　　　　　　　　　　　　　　この設定を適用したい方は
!
! LAN側IPアドレスを設定します。
!
Router> enable
Enter password: super ←パスワードを入力します。（実際は表示されない）

Router#
Router# configure terminal
Router(config)#
Router(config)# interface lan 1
Router(config-if lan 1)#
Router(config-if lan 1)# ip address 192.168.1.254 255.255.255.0
Router(config-if lan 1)# exit
!
!
! PPPoE1インタフェース設定モードに移行します。
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)#
!
!
! PPPoEの各種設定をします。
!
Router(config-if pppoe 1)# pppoe server FLETS
Router(config-if pppoe 1)# pppoe account abc012@***.***.ne.jp xxxyyyzzz
Router(config-if pppoe 1)# pppoe type lan ※１
Router(config-if pppoe 1)# ip address 210.158.xxx.17　※２
!
!
! NAT+の設定をします。
!
Router(config-if pppoe 1)# ip nat inside source list 1 interface
Router(config-if pppoe 1)# ip nat inside source list 2 interface
Router(config-if pppoe 1)# exit
!
!
! access-list に、変換前アドレス（LAN側アドレス）を登録します。
!
Router(config)# access-list 1 permit 192.168.0.0 0.0.0.255
Router(config)# access-list 2 permit 192.168.1.0 0.0.0.255
!
!
! ルートの設定をします。
!
Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 1
Router(config)# ip route 192.168.0.0 255.255.255.0 192.168.1.253
!
!
!  VPN動作モードを指定します。
!
Router(config)# vpn enable
!
!
!  Phase1ポリシーの設定を行ないます。
!
Router(config)# crypto isakmp policy 1
Router(config-isakmp)# authentication prekey
Router(config-isakmp)# encryption des
Router(config-isakmp)# hash md5
Router(config-isakmp)# peer-identity host remote
Router(config-isakmp)# idtype-pre userfqdn
Router(config-isakmp)# key ascii secret-vpn
Router(config-isakmp)# exit
!
!
!  Phase2ポリシーの設定を行ないます。
!
Router(config)# ipsec transform-set P2-des-md5 esp-des esp-md5-hmac
!
!
!  VPNセレクタの設定を行ないます。
!
Router(config)# ipsec access-list 1 ipsec ip 192.168.0.0 0.0.0.255 192.168.2.0 0.0.0.255
Router(config)# ipsec access-list 2 ipsec ip 192.168.1.0 0.0.0.255 192.168.2.0 0.0.0.255
Router(config)# ipsec access-list 64 bypass ip any any
Router(config)# crypto map kyoten 1
Router(config-crypto-map)# match address 1
Router(config-crypto-map)# set peer host remote
Router(config-crypto-map)# set transform-set P2-des-md5
Router(config-crypto-map)# no set pfs
Router(config-crypto-map)# set security-association lifetime seconds 600
Router(config-crypto-map)# exit
Router(config)# crypto map kyoten 2
Router(config-crypto-map)# match address 2
Router(config-crypto-map)# set peer host remote
Router(config-crypto-map)# set transform-set P2-des-md5
Router(config-crypto-map)# no set pfs
Router(config-crypto-map)# set security-association lifetime seconds 600
Router(config-crypto-map)# exit
Router(config)# interface pppoe 1
Router(config-if pppoe 1)# crypto map kyoten
Router(config-if pppoe 1)# exit
Router(config)# end
!
!
!設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving
※１：OCN ADSLアクセス　IP8/IP16「フレッツ」プランのような複数のアドレスを割り当てられる契約の場合は、"pppoe type lan"と設定します。

※２：OCN ADSLアクセス　IP8/IP16「フレッツ」プランのような複数のアドレスを割り当てられる契約の場合は、指定されたIPアドレスに+1したアドレスを設定します。
例えば、210.169.0.48/29 を割り当てられた場合は、"210.169.0.49"を設定します。
また、割り当てられた複数アドレスを、PPPoE のインターフェースでしか使用しない場合は、網と FITELnet-F100 との間で輻輳を防止するために、未使用のアドレスはフィルタリングしておいて下さい。前出の例の場合ですと、
　　　　Router(config)# access-list 100 permit ip any 210.169.0.49 0.0.0.0
　　　　Router(config)# access-list 100 deny ip any 210.169.0.48 0.0.0.7
　　　　Router(config-if pppoe 1)# ip access-group 100 in
のように設定します。


拠点側の FITELnet-F40 の設定
#EWANをPPPoEを使用する
#
wan type=pppoe
#
#フレッツADSLに接続するためのIDとパスワード
#固定IPアドレスのうち，一番若い数字をルータアドレスとして設定
#（ファームウェアV01.02以前では“if=pppoe1”は不要）
#
pppoe add name=FLETS if=pppoe1 type=host\
 id=abc345@xxx.xxx.ne.jp password=zzzyyyxxx
#
#LAN側IPアドレスの設定
#
interface lan addr=192.168.2.254,255.255.255.0
#
#ルート情報の設定
#
ipripstatic delete default
ipripstatic add dst=0.0.0.0,0.0.0.0 nextif=pppoe1
#
#NATプラスを使用する
#（ファームウェアV01.02以前では“pppoe1”は不要）
#
nat pppoe1 natp
#
#VPN機能を使用する
#
vpn on
#
#PhaseIポリシーの設定（Pre-shared key方式）
#（デフォルトで暗号アルゴリズムはDES，認証アルゴリズムはMD5）
#
vpnikepolicy add id=1 method=prekey encr=des hash=md5
#
#VPNピアの設定
#
vpnpeer add addr=210.158.xxx.17 myname=remote\
 idtype-pre=userfqdn key=a,secret-vpn nat=off ikepolicy=1
#
#PhaseIIポリシーの設定
#（デフォルトでライフタイムは600秒）
#
vpnpolicy add id=1 encr=des auth=hmac-md5 pfs=no sec=600
#
#VPN対象パケット（VPNセレクタ）の設定
#
vpnselector add id=1\
 dst=192.168.0.0,255.255.255.0 src=192.168.2.0,255.255.255.0\
 type=ipsec peeraddr=210.158.xxx.17 policy=1
vpnselector add id=2\
 dst=192.168.1.0,255.255.255.0 src=192.168.2.0,255.255.255.0\
 type=ipsec peeraddr=210.158.xxx.17 policy=1
vpnselector add id=64 dst=all src=all type=bypass
#
#設定を保存
#
exit
Configuration modified. save ok?(y/n):y
please reset#reset
Do you want to continue(y/n)?:y
