| 設定例 > 冗長設定 |

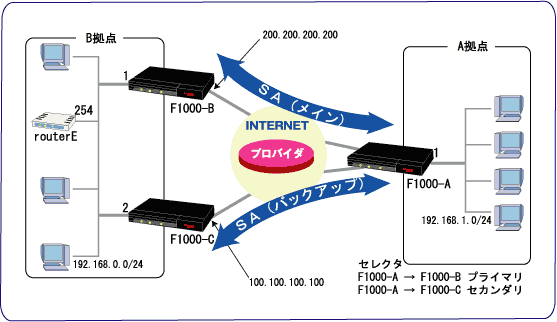

| 5．F1000単体で冗長、メイン、バックアップ回線共に暗号化 |
| A拠点側 F1000 | 192.168.1.1 |
| B拠点側（メイン） F1000 | 192.168.0.1 |
| B拠点側（バックアップ） F1000 | 192.168.0.2 |
| B拠点側routerEの設定 | ・rip(Ver2)を受信 ・192.168.1.0/24へのスタティックルートをF1000-Bに設定 スタティックの優先度は、ripよりも低くして下さい。 |
| B拠点側PC | defult gatewayは、routeEに設定してください。 |
! ! ! LAN側IPアドレスを設定します。 ! Router> enable Enter password: super ←パスワードを入力します。（実際は表示されない） Router# Router# configure terminal Router(config)# Router(config)# interface lan 1 Router(config-if lan 1)# Router(config-if lan 1)# ip address 192.168.1.1 255.255.255.0 Router(config-if lan 1)# exit ! ! ! PPPoE1インタフェース設定モードに移行します。 ! Router(config)# interface pppoe 1 Router(config-if pppoe 1)# ! ! ! PPPoEの各種設定をします。 ! Router(config-if pppoe 1)# ip nat inside source list 1 interface Router(config-if pppoe 1)# pppoe server A-Provider Router(config-if pppoe 1)# pppoe account user@xxxx.ne.jp secret Router(config-if pppoe 1)# pppoe type host Router(config-if pppoe 1)# crypto map main Router(config-if pppoe 1)# exit ! ! ! PPPoE5インタフェース設定モードに移行します。 ! Router(config)# interface pppoe 5 Router(config-if pppoe 5)# ! ! ! バックアップ用の設定をします。 ! Router(config-if pppoe 5)# pppoe server B-Provider Router(config-if pppoe 5)# pppoe account user@xxxx.ne.jp secret Router(config-if pppoe 5)# pppoe type host Router(config-if pppoe 5)# crypto map backup Router(config-if pppoe 5)# exit ! ! ! access-list に、変換前アドレス（LAN側アドレス）を登録します。 ! Router(config)# access-list 1 permit 192.168.1.0 0.0.0.255 ! ! ! デフォルトルートをPPPoE１に設定します。 ! Router(config)# ip route 0.0.0.0 0.0.0.0 pppoe 1 ! ! ! 暗号化を使用する設定します。 ! Router(config)# vpn enable Router(config)# vpnlog enable Router(config)# ipsec access-list 1 ipsec ip 192.168.1.0 0.0.0.255 192.168.0.0 0.0.0.255 Router(config)# ipsec access-list 64 bypass ip any any Router(config)# ipsec transform-set P2-des-md5 esp-des esp-md5-hmac Router(config)# crypto isakmp policy 1 Router(config-isakmp)# authentication prekey Router(config-isakmp)# encryption des Router(config-isakmp)# hash md5 Router(config-isakmp)# keepalive icmp Router(config-isakmp)# keepalive-icmp peer-address 192.168.0.1 Router(config-isakmp)# keepalive-icmp source-interface lan 1 Router(config-isakmp)# keepalive-icmp redundancy interface pppoe 1 Router(config-isakmp)# idtype-pre userfqdn Router(config-isakmp)# key ascii mucho Router(config-isakmp)# my-identity f100main Router(config-isakmp)# negotiation-mode aggressive Router(config-isakmp)# peer-identity address 200.200.200.200 Router(config-isakmp)# exit Router(config)# crypto isakmp policy 2 Router(config-isakmp)# authentication prekey Router(config-isakmp)# encryption des Router(config-isakmp)# hash md5 Router(config-isakmp)# idtype-pre userfqdn Router(config-isakmp)# key ascii mucho Router(config-isakmp)# my-identity f100backup Router(config-isakmp)# negotiation-mode aggressive Router(config-isakmp)# peer-identity address 100.100.100.100 Router(config-isakmp)# exit Router(config)#crypto map main 1 Router(config-crypto-map)# match address 1 1st Router(config-crypto-map)# set peer address 200.200.200.200 Router(config-crypto-map)# set transform-set P2-des-md5 Router(config-crypto-map)# exit Router(config)#crypto map backup 2 Router(config-crypto-map)# match address 1 2nd Router(config-crypto-map)# set peer address 100.100.100.100 Router(config-crypto-map)# set transform-set P2-des-md5 Router(config-crypto-map)# set redundancy delete-message-send Router(config-crypto-map)# exit Router(config)# end Router# save SIDE-A.cfg % saving working-config % finished saving |
B拠点側FITELnet-F1000-Bの設定
ip route 0.0.0.0 0.0.0.0 pppoe 1 ! access-list 1 permit 192.168.0.0 0.0.0.255 ! vpn enable vpnlog enable ! ipsec access-list 1 ipsec ip 192.168.0.0 0.0.0.255 192.168.1.0 0.0.0.255 ipsec access-list 64 bypass ip any any ipsec transform-set P2-des-md5 esp-des esp-md5-hmac ! interface lan 1 ip address 192.168.0.1 255.255.255.0 exit interface pppoe 1 crypto map f100main ip address 200.200.200.200 ip nat inside source list 1 interface pppoe server A-Provider pppoe account e1111111@xxx.ne.jp abcd123 pppoe type host exit ! crypto isakmp policy 1 authentication prekey encryption des hash md5 idtype-pre userfqdn key ascii mucho negotiation-mode aggressive peer-identity host f100main exit crypto map main 1 match address 1 set peer host f100main set transform-set P2-des-md5 sa-up route interface pppoe 1 exit ! ! end |
B拠点側FITELnet-F1000-Cの設定
ip route 0.0.0.0 0.0.0.0 pppoe 1 ! access-list 1 permit 192.168.0.0 0.0.0.255 ! vpn enable vpnlog enable ! ipsec access-list 1 ipsec ip 192.168.0.0 0.0.0.255 192.168.1.0 0.0.0.255 ipsec access-list 64 bypass ip any any ipsec transform-set P2-des-md5 esp-des esp-md5-hmac ! interface lan 1 ip address 192.168.0.2 255.255.255.0 exit interface pppoe 1 crypto map f100backup ip address 100.100.100.100 ip nat inside source list 1 interface pppoe server B-Provider pppoe account e222222@xxx.ne.jp abcd345 pppoe type host exit ! crypto isakmp policy 1 authentication prekey encryption des hash md5 idtype-pre userfqdn key ascii mucho negotiation-mode aggressive peer-identity host f100backup exit crypto map backup 1 match address 1 set peer host f100backup set transform-set P2-des-md5 sa-up route interface pppoe 1 exit ! router rip network lan 1 timers basic 30 90 120 version 2 exit ! end |
