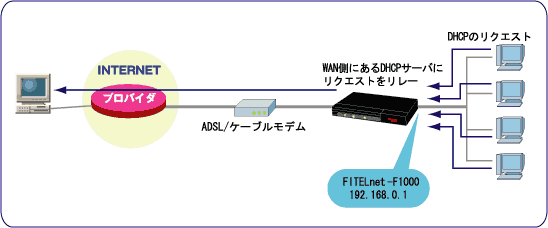

12.DHCPリレーエージェント機能


<設定データの例>
設定内容 設定モード 設定コマンド名 設定項目 入力値 備考
LAN側IPアドレス LANインタフェース設定モード ip address LAN側IPアドレスサブネットマスク 192.168.0.1
255.255.255.0
設定例1を参照
DHCPリレーサービス 基本設定モード service dhcp-relay DHCPリレーエージェント機能を使用
DHCPサーバ指定 LANインタフェース設定モード ip helper-address リレー先のDHCPサーバ 192.168.100.1 4つまで指定可能

<コマンドによる設定>(!の行はコメントです。実際に入力する必要はありません。)    この設定を適用したい方は
!
!
! LAN側IPアドレスを設定します(設定例1を参照)。
!
Router> enable
Enter password: super ←パスワードを入力します。(実際は表示されない)
!
Router#
Router# configure terminal
Router(config)#
Router(config)# interface lan 1
Router(config-if lan 1)#
Router(config-if lan 1)# ip address 192.168.0.1 255.255.255.0
Router(config-if lan 1)# exit
!
!
! DHCPリレーサービスの使用を設定します。
!
Router(config)# service dhcp-relay
!
!
! LANインタフェース設定モードに移行します。
!
Router(config)# interface lan 1
!
!
! リレー先のDHCPサーバを登録します。
!
Router(config-if lan 1)# ip helper-address 192.168.100.1
!
!
! 特権ユーザモードに戻ります。
!
Router(config-if lan 1)# exit
Router(config)# end
!
!
! 設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving

Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y
