10.NAT+スタティックの設定

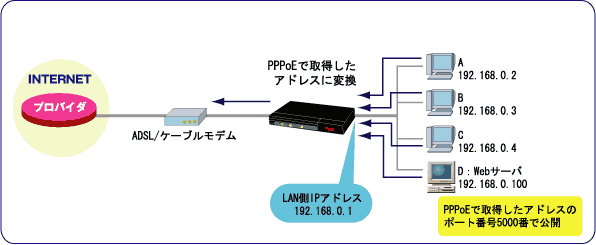

PPPoEインタフェースで、NAT+を使用するケースを考えます。
ここでは、ローカルにあるWebサーバ(192.168.0.100)を、ポート番号5000で公開する方法についても考慮しています。




<設定データの例>
設定内容 設定モード 設定コマンド名 設定項目 入力値 備考
LAN側IPアドレス LANインタフェース設定モード ip address LAN側IPアドレスサブネットマスク 192.168.0.1
255.255.255.0
設定例1を参照
PPPoEインタフェース PPPoEインタフェース設定モード pppoe server 接続相手名称 A-Provider わかりやすい名称
    pppoe account ユーザID
パスワード
user@xxxx.ne.jp
secret

    pppoe type 端末型 host
NAT+を使用する 基本設定モード access-list 変換前のアドレス範囲(LAN側) 192.168.0.0/255.255.255.0
  基本設定モード access-list PPPoEで取得するアドレスの登録 0.0.0.0/0.0.0.0 不定アドレスの書式です。
  基本設定モード ip nat pool NAT+変換するアドレス(LAN側) 192.168.0.100〜192.168.0.100
  PPPoEインタフェース設定モード ip nat inside NAT+変換ルールの指定 source
  PPPoEインタフェース設定モード ip nat inside NAT+変換スタティック設定 PPPoEで取得したアドレス:5000
  ↓
192.168.0.100:80(HTTP)


<コマンドによる設定>(!の行はコメントです。実際に入力する必要はありません。)    この設定を適用したい方は
!
!
! LAN側IPアドレスを設定します(設定例1を参照)。
!
Router> enable
Enter password: super ←パスワードを入力します。(実際は表示されない)

Router#
Router# configure terminal
Router(config)#
Router(config)# interface lan 1
Router(config-if lan 1)#
Router(config-if lan 1)# ip address 192.168.0.1 255.255.255.0
Router(config-if lan 1)# exit
!
!
! PPPoE1インタフェース設定モードに移行します。
!
Router(config)# interface pppoe 1
Router(config-if pppoe 1)#
!
!
! PPPoEの各種設定をします。
!
Router(config-if pppoe 1)# pppoe server A-Provider
Router(config-if pppoe 1)# pppoe account user@xxxx.ne.jp secret
Router(config-if pppoe 1)# pppoe type host
Router(config-if pppoe 1)# exit
!
!
! NAT+の設定をします。
!
Router(config)# access-list 1 permit 192.168.0.0 0.0.0.255
Router(config)# access-list 2 permit 0.0.0.0 0.0.0.0
Router(config)# ip nat pool pool1 192.168.0.100 192.168.0.100
Router(config)# interface pppoe 1
Router(config-if pppoe 1)# ip nat inside source list 1 interface
Router(config-if pppoe 1)# ip nat inside destination list 2 5000 pool pool1 80
Router(config-if pppoe 1)# exit
!
!
! 特権ユーザモードに戻ります。
!
Router(config)# end
!
!
! 設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving

Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y
