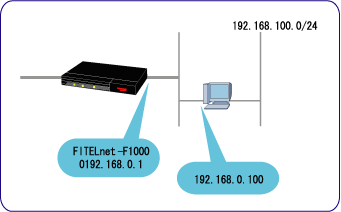

5.スタティックルーティング(IPv4)



<設定データの例>
設定内容 設定モード 設定コマンド名 設定項目 入力値 備考
LAN側IPアドレス LANインタフェース設定モード ip address LAN側IPアドレスサブネットマスク 192.168.0.1
255.255.255.0
設定例1を参照
スタティックルーティング情報 基本設定モード ip route あて先ネットワークアドレス 192.168.100.0
      あて先ネットワークアドレスマスク 255.255.255.0
      中継先 192.168.0.100

<コマンド操作>(!の行はコメントです。実際に入力する必要はありません。) この設定を適用したい方は
!
!
! LAN側IPアドレスを設定します(設定例1を参照)。
!
Router> enable
Enter password: super ←パスワードを入力します。(実際は表示されない)

Router#
Router# configure terminal
Router(config)#
Router(config)# interface lan 1
Router(config-if lan 1)#
Router(config-if lan 1)# ip address 192.168.0.1 255.255.255.0
Router(config-if lan 1)# exit
!
!
! スタティックルーティング情報を登録します。
!
Router(config)# ip route 192.168.100.0 255.255.255.0 192.168.0.100
!
!
! 基本設定モード→特権ユーザモードに移行します。
!
Router(config)# end
Router#
!
!
! 設定を保存します。
!
Router# save SIDE-A.cfg
% saving working-config
% finished saving

Router#
!
!
! 設定を有効にするために再起動します。
!
Router# reset
Are you OK to cold start?(y/n) y
